Закриття „відкритих” одиничних розцінок у локальних кошторисах
3.1.4.1 Використання Стандартной нси
Для закриття відкритої розцінки слід визначити, які матеріальні ресурси не враховані у складі прямих витрат.
Для цього необхідно:
№ кроку |
Найменування дії |
Клавіша |
|
ліва |
права |
||
1 |

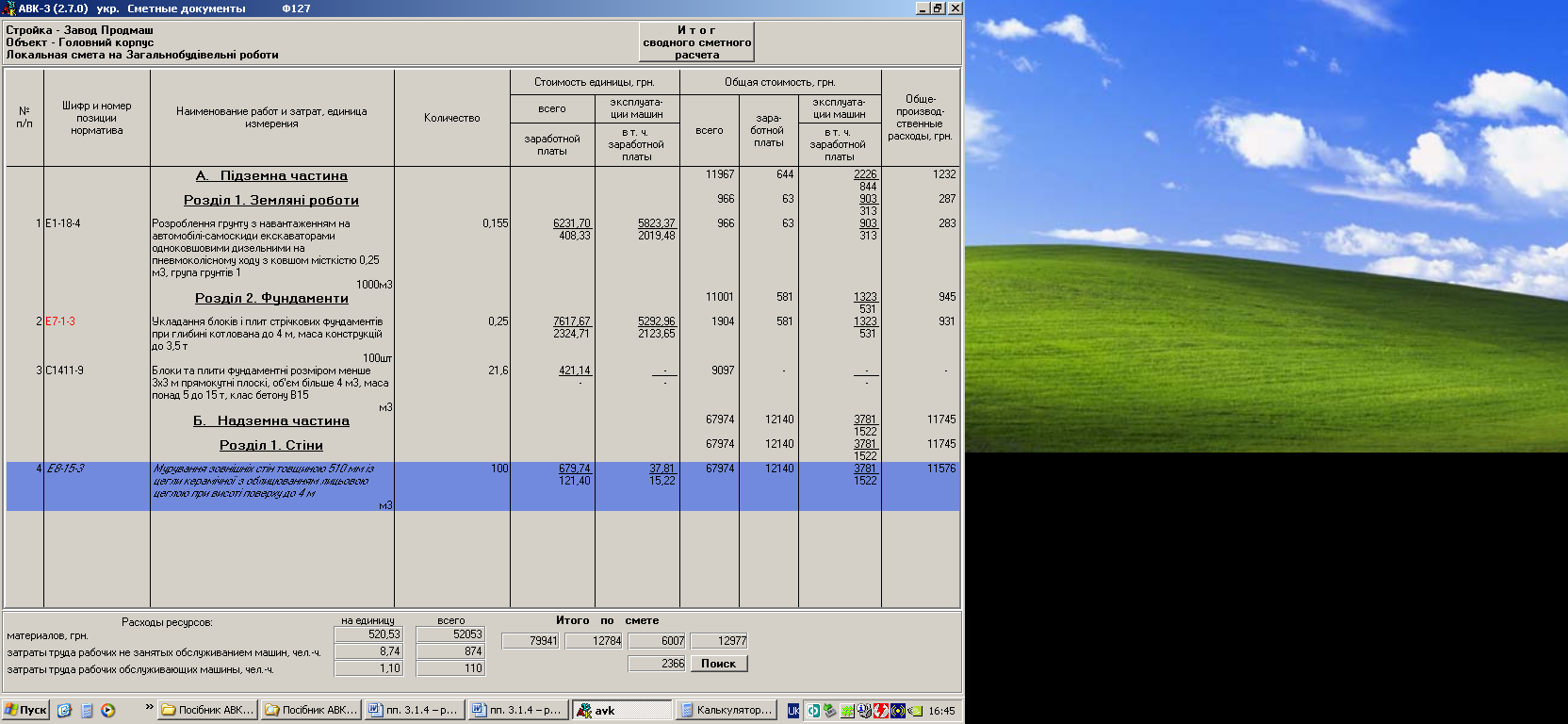

Виставити синю смугу на відкриту розцінку, натиснути Enter . |
|
|
2 |

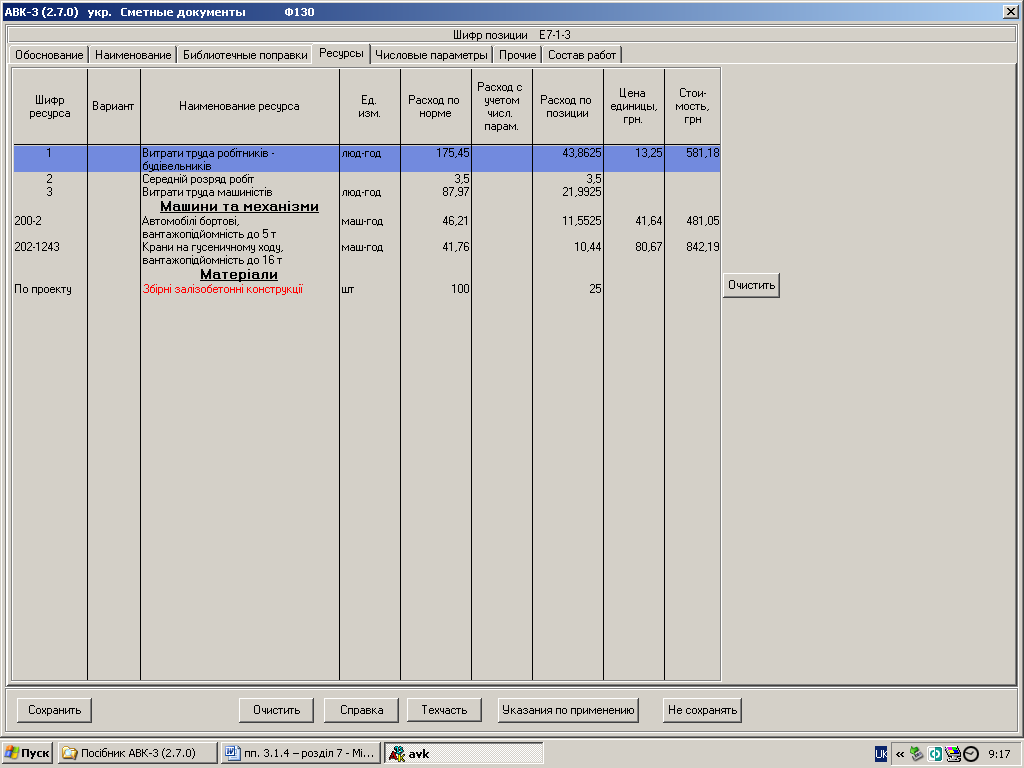

З’являється вікно Ф130, в якому відмітити Ресурсы. |
+ |
|
Опція Ресурсы розкриває перелік усіх ресурсів, необхідних для здійснення будівельно-монтажних робіт за ресурсною елементною нормою 7-1-3: одиниця їх виміру, витрати ресурсів на одиницю виміру за нормою; витрати цих ресурсів на обсяг робіт за розцінкою Е7-1-3; вартість одиниці виміру кожного виду ресурсу; загальна вартість кожного ресурсу на весь обсяг робіт за позицією.
На матеріально-технічні ресурси, вартість яких урахована у розцінці, у графі Шифр ресурса вказано їх номер, за котрим вартість кожного ресурсу визначається у відповідному „Збірнику єдиних кошторисних цін на матеріали, вироби і конструкції (ЗЄКЦ-97)” або збірнику „Усереднених показників вартості експлуатації будівельних машин та механізмів ”.
Ресурс, висвітлений червоним кольором у графі Наименование ресурса, і є тим ресурсом, вартість якого не врахована у відкритій розцінці. В нашому випадку неврахованими ресурсами у розцінці Е7-1-3 є Збірні залізобетонні конструкції – тобто блоки фундаментні.
3 |

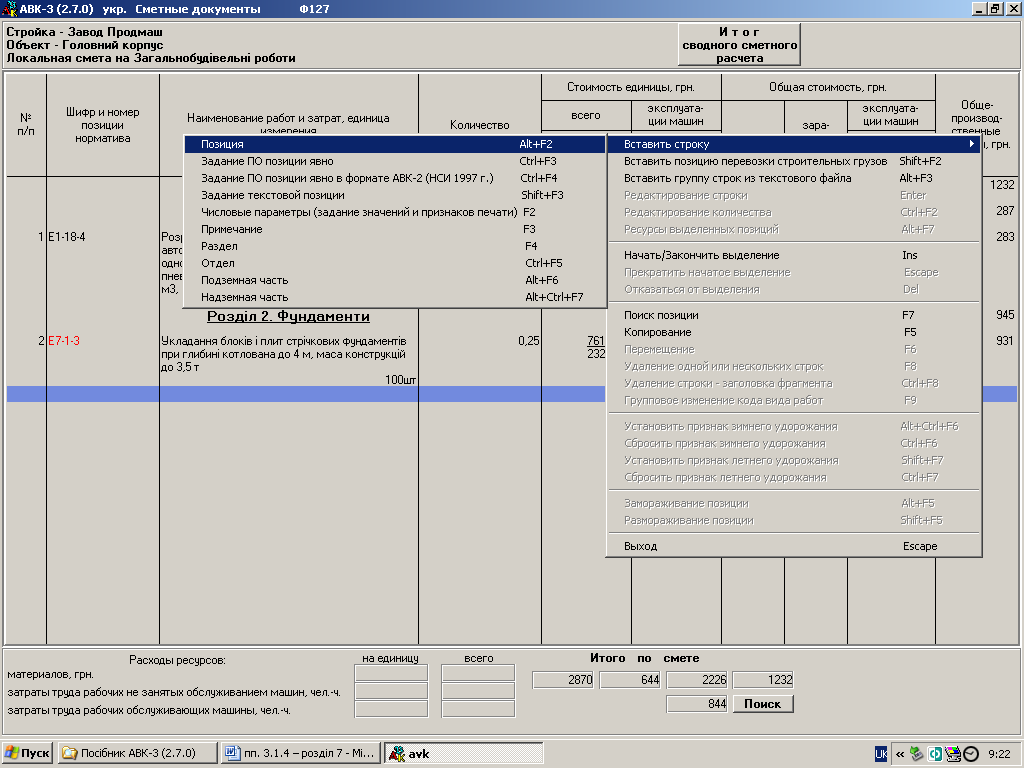

Для того, щоб „закрити” розцінку, тобто додати невраховані ресурси, треба виставити синю смугу на наступний рядок у локальному кошторисі (Ф127) курсором або клавішею ↓ і відмітити правою клавішею. |
|
+ |
4 |
Виникає меню, відмітити Вставить строку |
+ |
|
5 |
Виникає підменю, відмітити Позиция |
+ |
|
6 |
Виникає
Ф121. Активізувати опцію
Натиснути |
+
+ |
|
Виникає перелік збірників кошторисних цін на будівельні вироби, конструкції, матеріали тощо.
7 |
Активована
крапкою
Натискуємо Enter |
+
|
|
розкривається у список збірників
кошторисних цін (з 1-го по 5). Послідовно
виводячи синю смугу на відповідний
збірник цін, досягаємо необхідного.
Відмічаємо Частину
4.
8 |

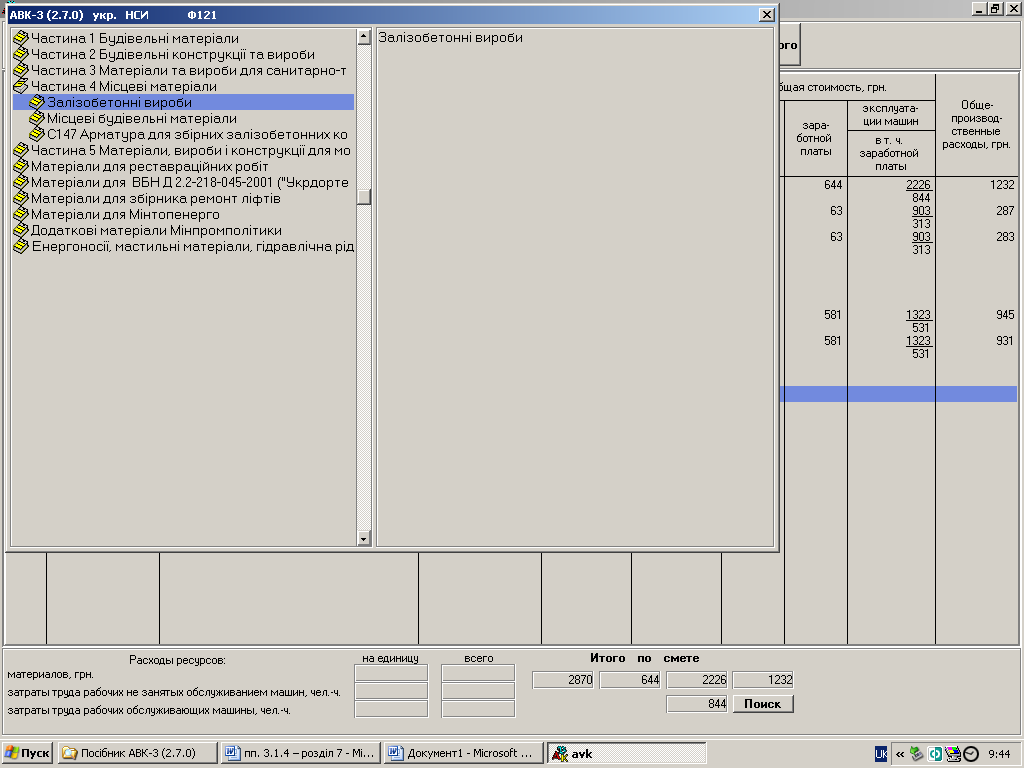

Виникає список розділів цієї частини збірників кошторисних цін, наводимо синю смугу на Залізобетонні вироби. Натискуємо на Enter |
|
|
9 |
Виникає список конструктивних елементів, вибираємо Блоки і плити фундаментні, натискуємо Enter |
|
|
10 |

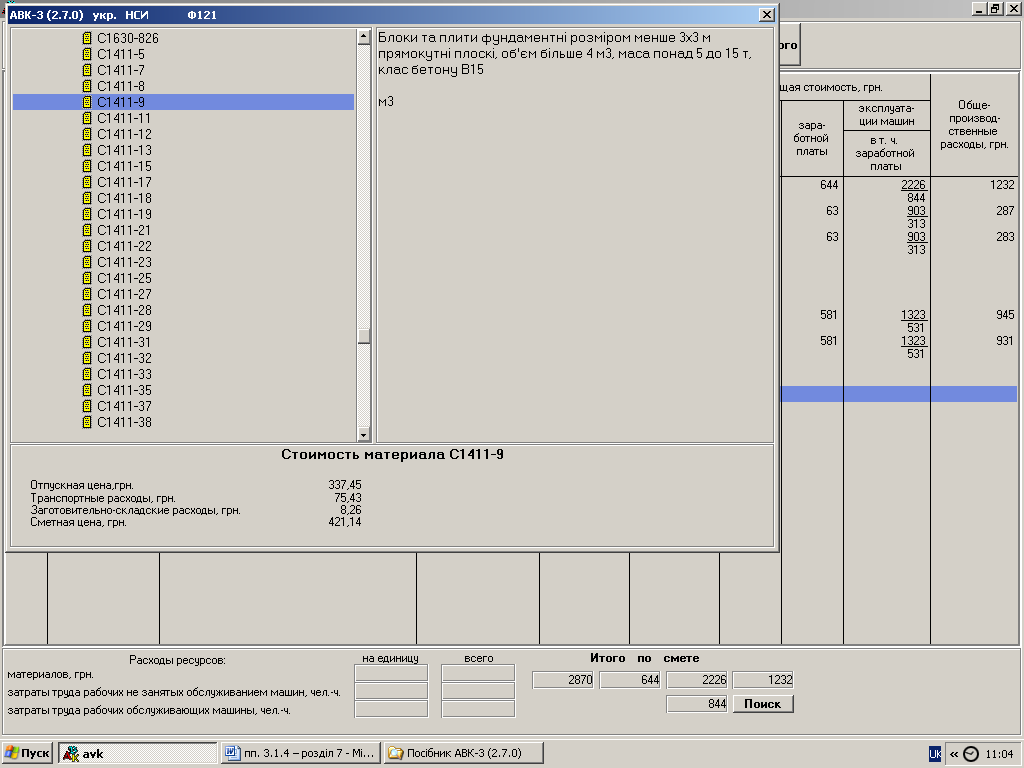

Виникає перелік шифрів ресурсів. Відкриваючи їх почергово, можна прочитати опис ресурсу в правій частині Ф121 і прийняти рішення стосовно того, чи це саме той, вартість якого необхідно додатково врахувати у відкритій розцінці для того, щоб уважати її закритою. Якщо ресурс є тим, що потрібний, наприклад С1411-5, відмітити його лівою клавішею мишки або натиснути Enter |
+
|
|
Відмічений ресурс автоматично вноситься у локальний кошторис (Ф127), в якому додатково необхідно лише вказати загальні витрати ресурсу у графі Количество у тих одиницях вимірювання, котрі передбачені ресурсом С1411-5 – м3. Загальний обсяг усіх 25-ти блоків визначиться: 2,4×0,6×0,6×25=21,6 м3.
11 |
У висвітлений синьо-зеленим кольором прямокутник у графу Количество занести цифру 21,6 і відмітити Enter . |
|
|

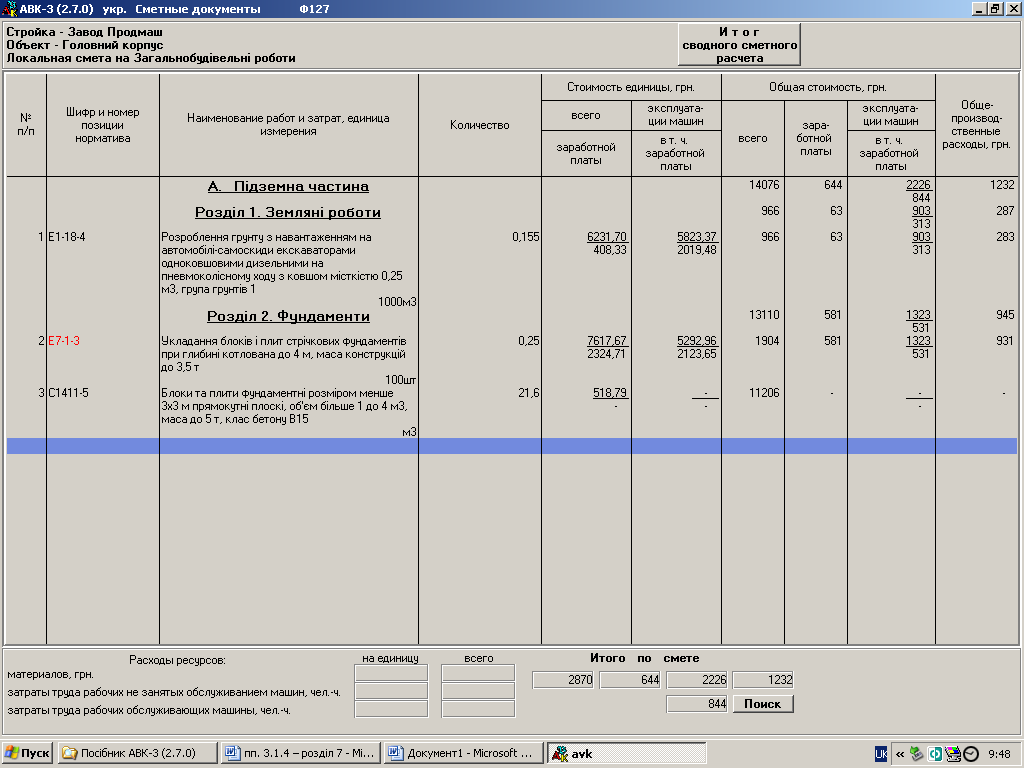

У локальному кошторисі повністю заповнився третій рядок.
У вікні Ф127 після закриття відкритої розцінки колір її шифру залишається червоного кольору.

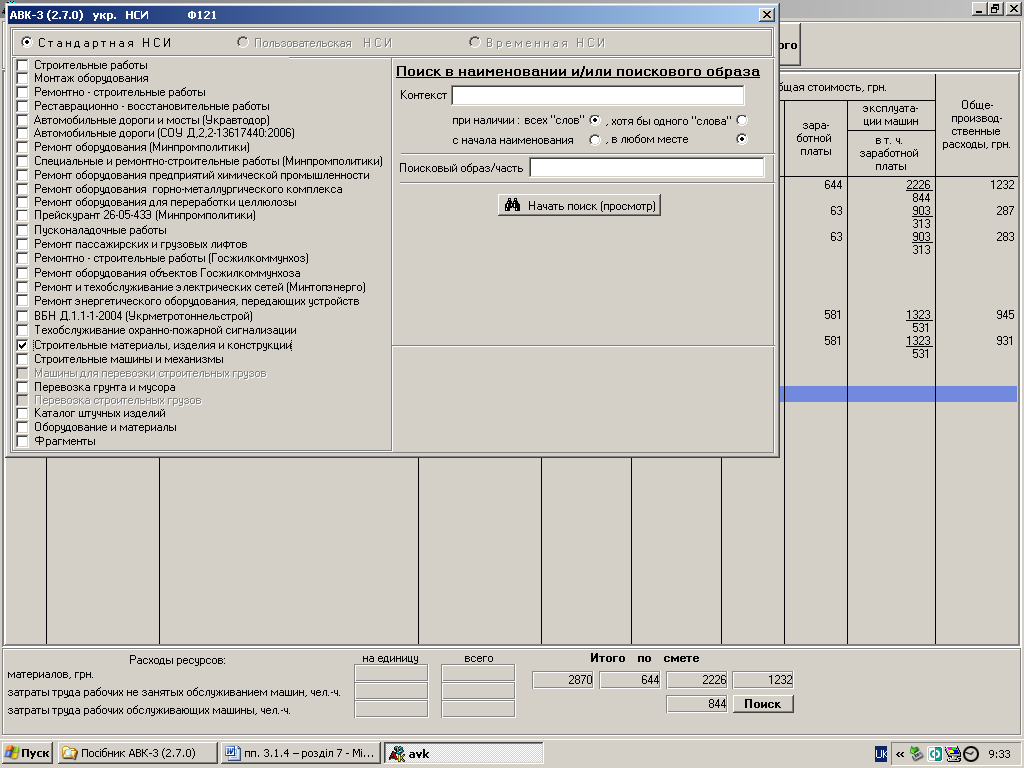

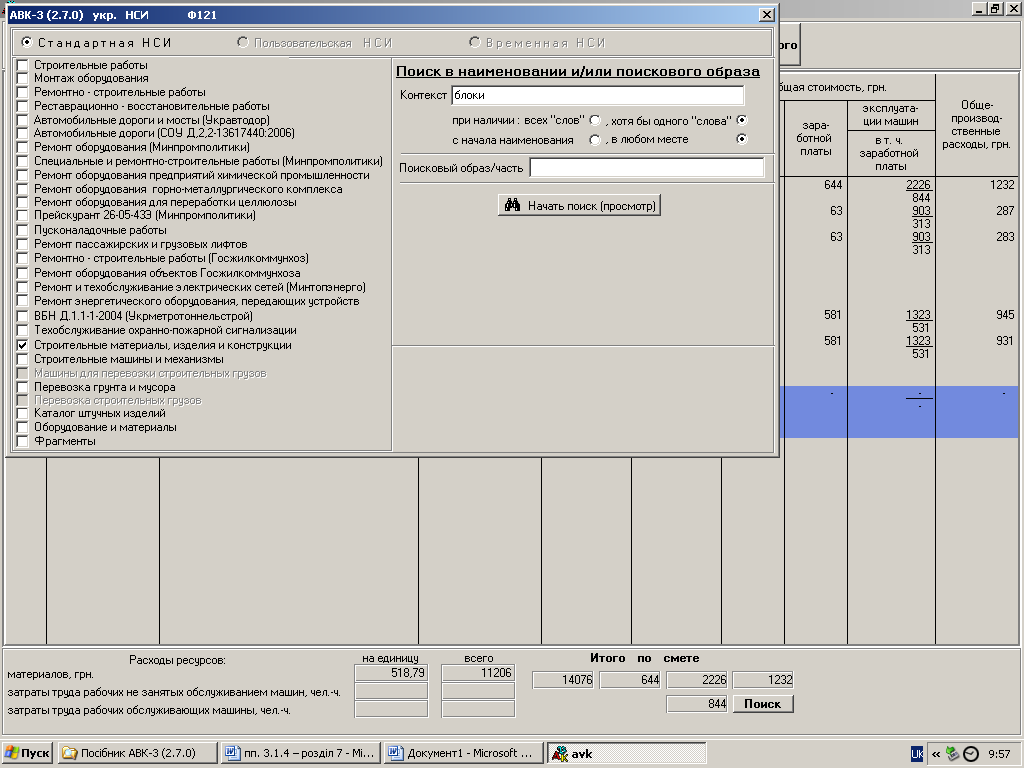

Примітка. Пошук необхідного ресурсу можна прискорити, використовуючи у вікні Ф121 (крок 6-й) функцію Поиск в наименовании и / или поискового образа наступним чином.
У результаті пошуку на екрані з’являється Ф123 з переліком пошукових образів позицій. Переглядаючи їх, знаходимо такий вид ресурсу, що потрібен.
Недоліком цього методу є те, що в поняття пошукового образу включені також блоки віконні, блоки дверні, блоки з піноскла, блоки скляні пустотілі, блоки тепломасообміну тощо. |
3.1.4.2 Створення і використання Пользовательской НСИ (Нормативно-довідкової інформації користувача)
Варіант – урахування ресурсу з невідомими технічними характеристиками (шифр ресурсу – По проекту) на ресурс із конкретними технічними характеристиками (закриття відкритої розцінки), інформації про який не містить Стандартная НСИ;
Наприклад, за проектом необхідно оцінити мурування зовнішніх стін багатоповерхового будинку цеглою силікатною з облицюванням цеглою лицьовою червоного і жовтого кольору на цементно-вапняковому розчині марки М100. Співвідношення кольорової лицьової цегли 80% на 20%.

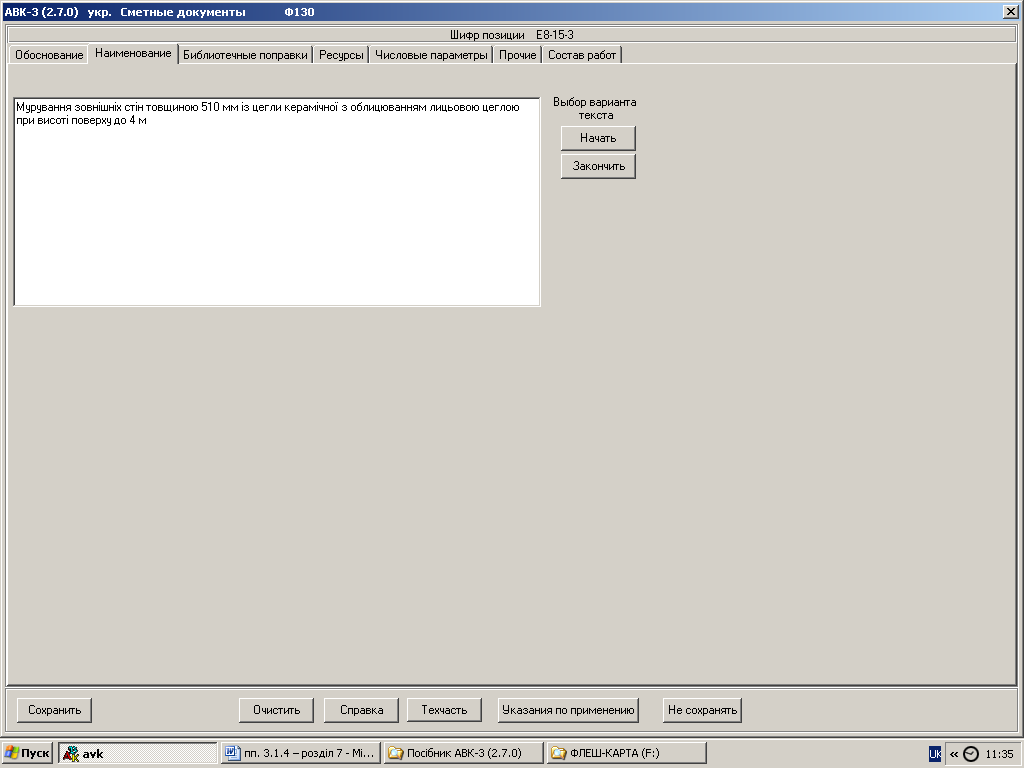

Вихідне положення – екран програмного комплексу Ф127. Розцінка Е8-15-3 – „Мурування зовнішніх стін товщиною 510 мм із цегли керамічної з облицюванням лицьовою цеглою при висоті поверху до 4 м”.
Шифр позиції нормативу висвітлений червоним кольором. Це свідчить про те, що ця розцінка є відкритою. Необхідно її „закрити”. Для цього слід урахувати вартість ресурсів, які цією розцінкою не враховані.
Номер кроку |
Найменування дії |
Клавіша |
|
ліва |
права |
||
1 |
2 |
3 |
4 |
1 |
Виставити синю смугу на відкриту розцінку, натиснути Enter . |
|
|
2 |
Виникає Ф130, в якому слід відмітити Ресурси. |
+ |
|

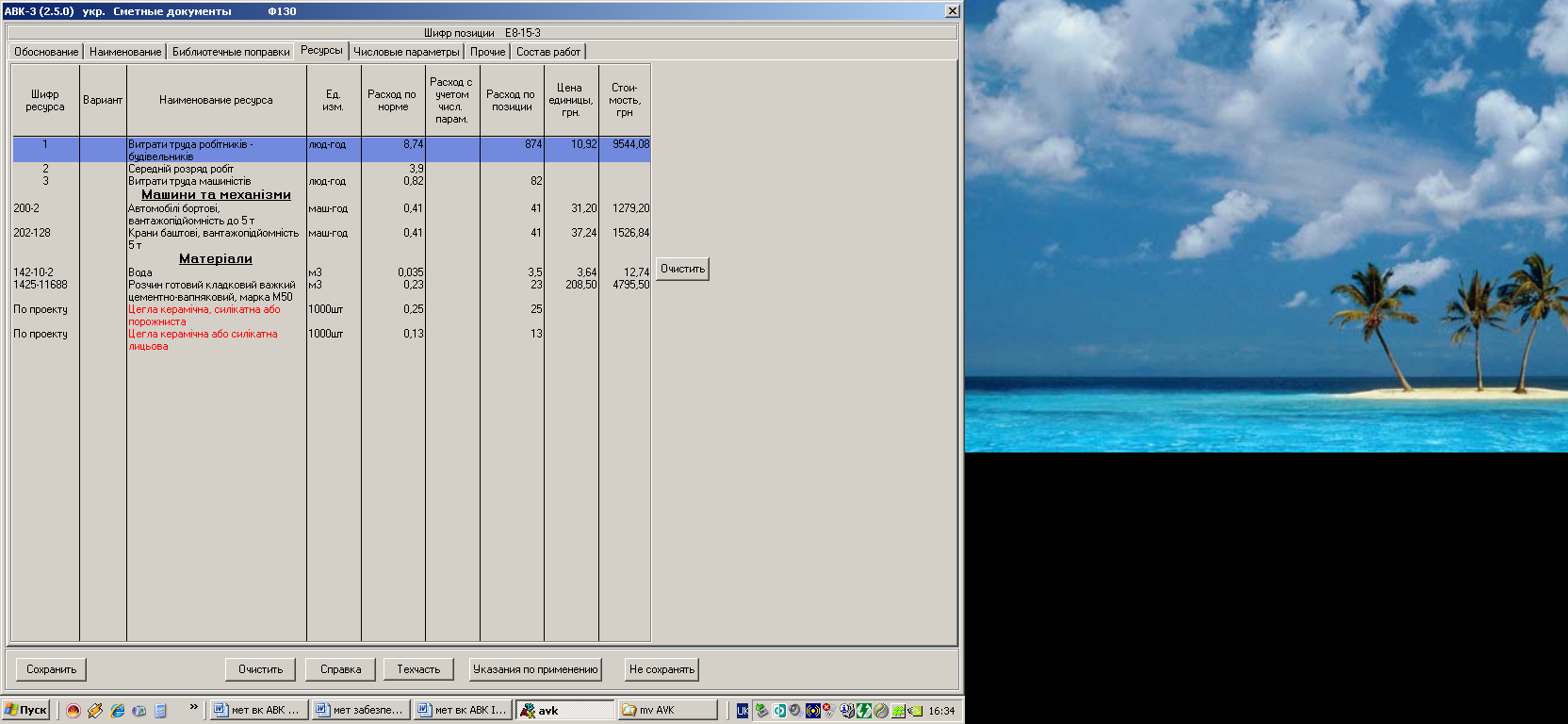

Розкривається перелік ресурсів із їх техніко-економічними показниками.
Ті ресурси, вартість яких не враховано у розцінці, у кошторисній нормі в графі „Шифр ресурса” відмічені як „По проекту”. Неврахованими і виділеними шрифтом червоного кольору є такі ресурси:
– цегла керамічна або силікатна в кількості 25 тис. шт. на весь обсяг робіт з мурування;
– цегла керамічна або силікатна лицьова в кількості 13 тис. шт. на весь обсяг робіт з мурування.
3 |
Виставляємо синю смугу курсором або клавішами на „Цегла керамічна…” і при будь-якому місці знаходження курсора відмітитися |
|
+ |
4 |

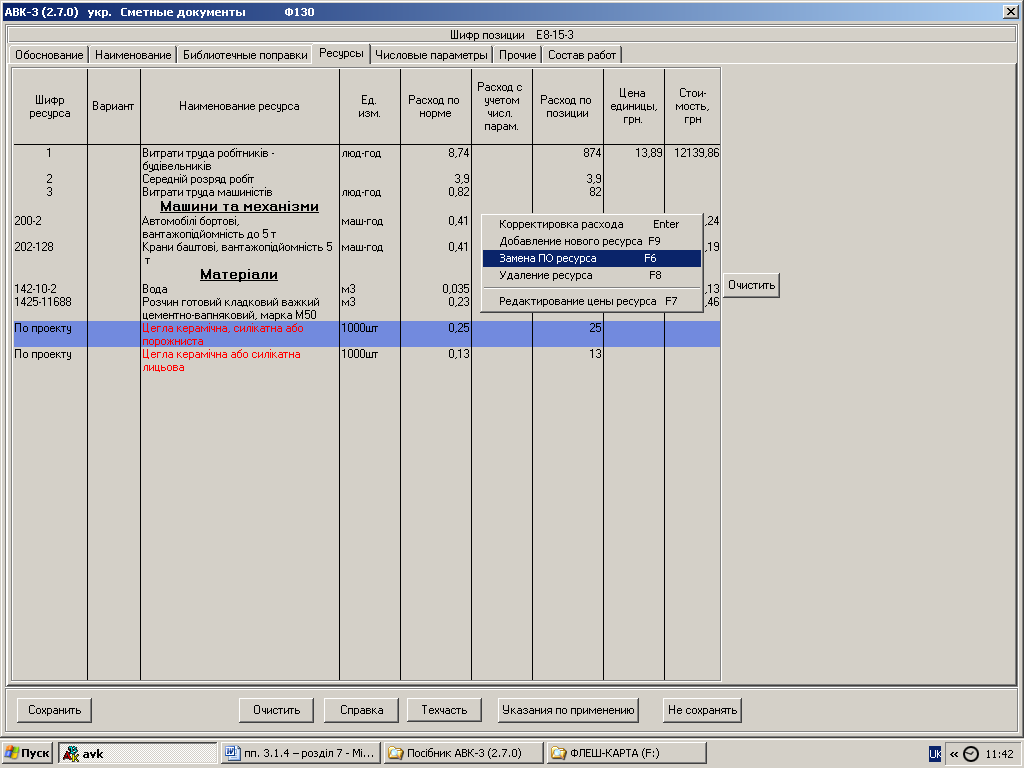

З’являєЗ’являється віконце, в якому відмітити Замена ПО ресурса |
+ |
|
5 |
Виникає Ф123. Відмітити опцію Натиснути Виникає перелік збірників кошторисних цін на будівельні вироби, конструкції, матеріали тощо |
+ +
|
|
|
6 |
Активована Стандартная НСИ (у круглому віконці стоїть крапка) розкривається в список (вікно Ф121) збірників кошторисних цін (з 1-ї по 5-ту частини збірника і ще кількох збірників вартості деяких матеріалів). Послідовно виводячи курсор на відповідний збірник цін, досягаємо необхідного ресурсу. Відмічаємо Частину 4 Місцеві матеріали |
++ |
|
|
7 |

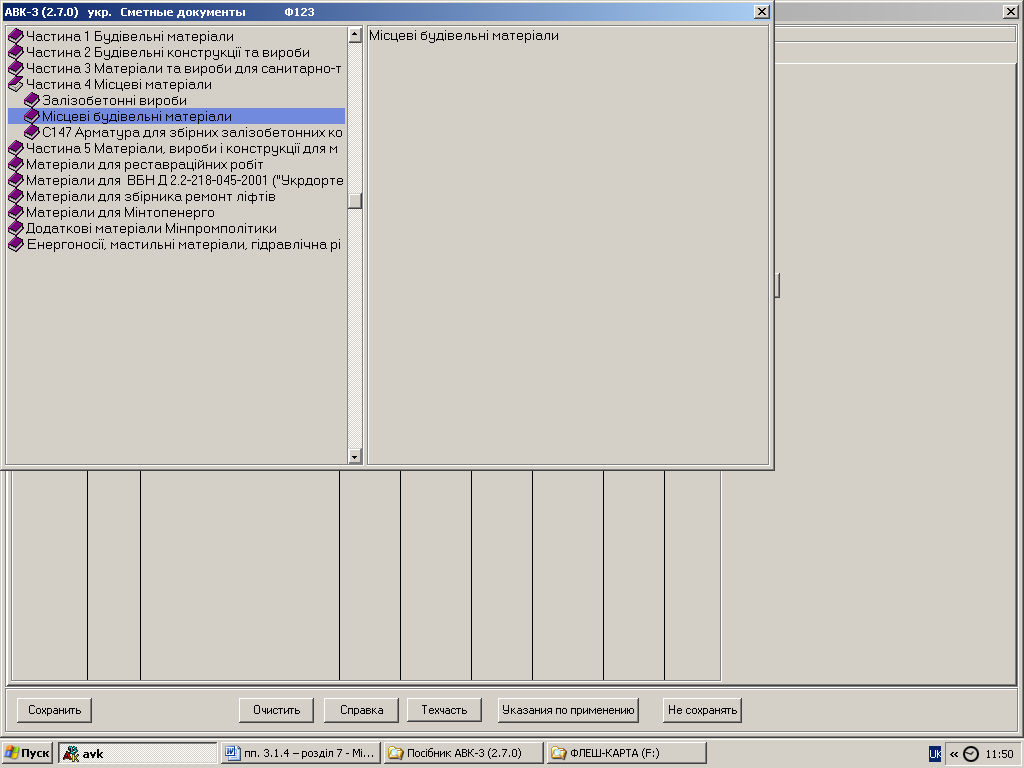

Виникає список розділів цієї частини збірників кошторисних цін), наводимо курсор на Місцеві будівельні матеріали і натискуємо Enter |
|
|
|
8 |
З’являється перелік місцевих будівельних матеріалів, вибираємо Цегла і камінь керамічні. Enter |
|
|
9 |

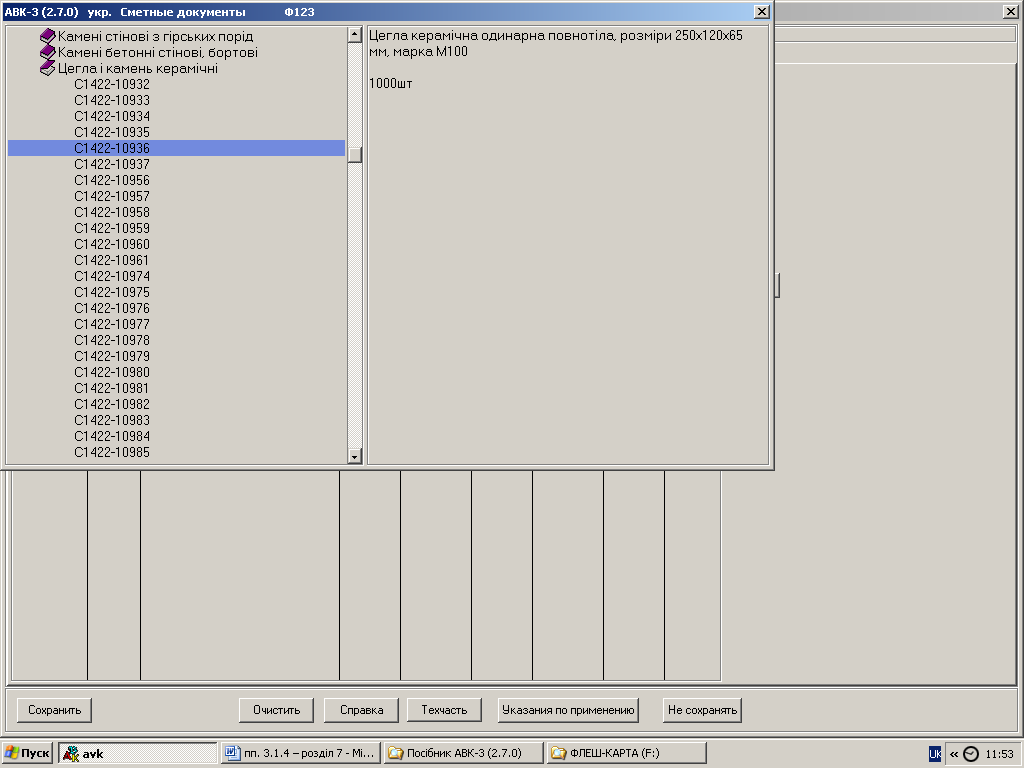

Виникає список шифрів марок цегли і каменів керамічних. Відкриваючи їх почергово, можна прочитати у правій частині Ф123 марку цегли і прийняти рішення стосовно того, чи це та цегла, вартість якої необхідно додатково врахувати у відкритій розцінці для того, щоб уважати її вартість урахованою у відкритій розцінці. Якщо ресурс є тим, що потрібний, наприклад С1422-10936 (марка цегли – М100), натискуємо клавішу Enter. |
|
|

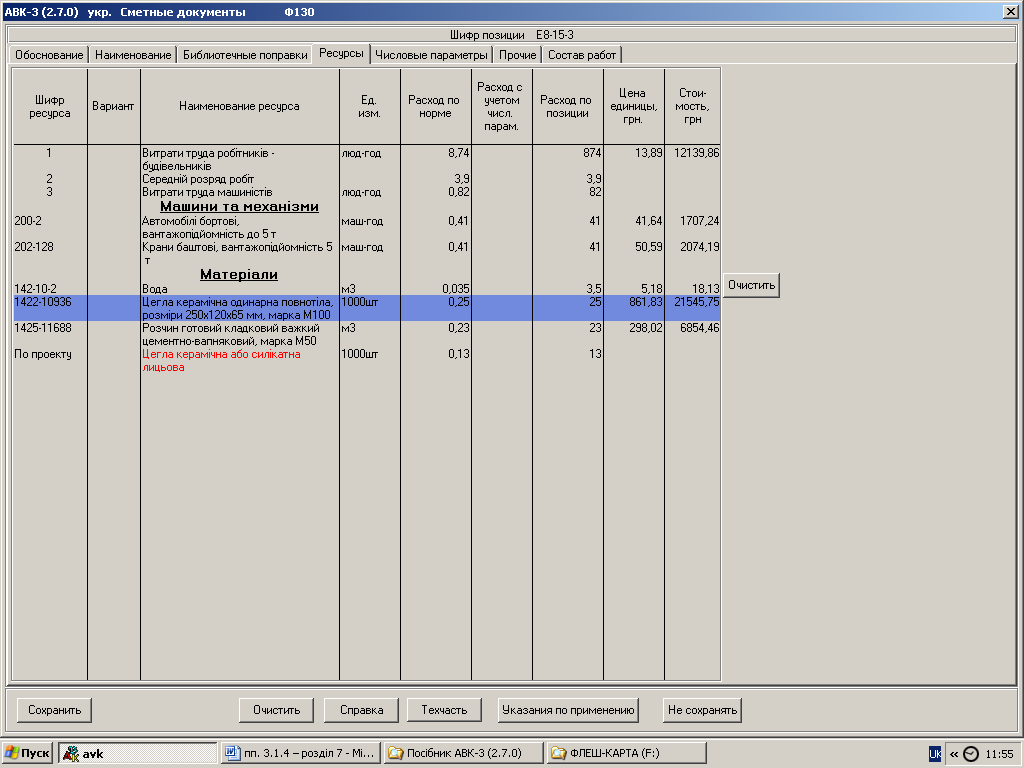

Відмічений ресурс (цегла) автоматично заноситься у перелік ресурсів вікна Ф130. Таким чином, вартість цегли за шифром С1422-10936 врахована у розцінці Е8-15-3.
Примітка. Вартість неврахованого ресурсу автоматично врахується у розцінці лише в тому випадку, коли у збірнику кошторисних цін вартість ресурсу наведена на таку одиницю виміру (в нашому випадку – 1000 шт.), яка збігається з одиницею виміру витрат ресурсу, наведеною у Ресурсах вікна Ф121, – також 1000 шт. Якщо одиниці виміру не збігаються, то закриття розцінки слід виконувати наступним рядком після відкритої розцінки у локальному кошторисі (див. пп. 3.1.4.1).
Далі потрібно врахувати в кошторисі лицьову цеглу кольорову.
10 |
Вивести синю смугу у Ф130 на наступний четвертий рядок клавішею ↓ і відмітити правою клавішею. |
|
+ |
11 |
Повторити кроки 4 – 8. |
|
|
Переглянувши наявну інформацію, яка міститься у Стандартной НСИ, виявляємо, що кольорової лицевої керамічної цегла немає. Є тільки цегла силікатна, повнотіла, лицьова, незабарвлена, марка М100 (С1422-11094).
У такому випадку необхідно створити Пользовательскую НСИ наступним чином.
За базову можна взяти цеглу за шифром С1422-1094 Стандартной НСИ – „Цегла одинарна, силікатна, повнотіла, лицьова, незабарвлена, розміри 205×125×65 мм, марка М100”, яка найбільш відповідає параметрам кольорової цегли.
12 |

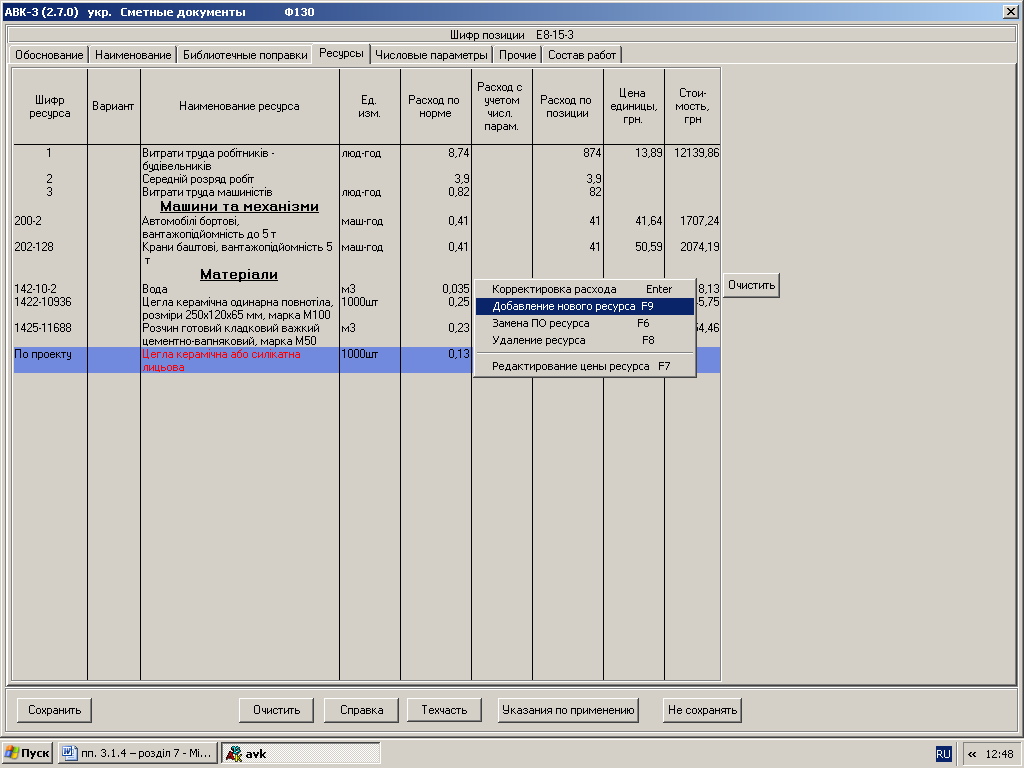

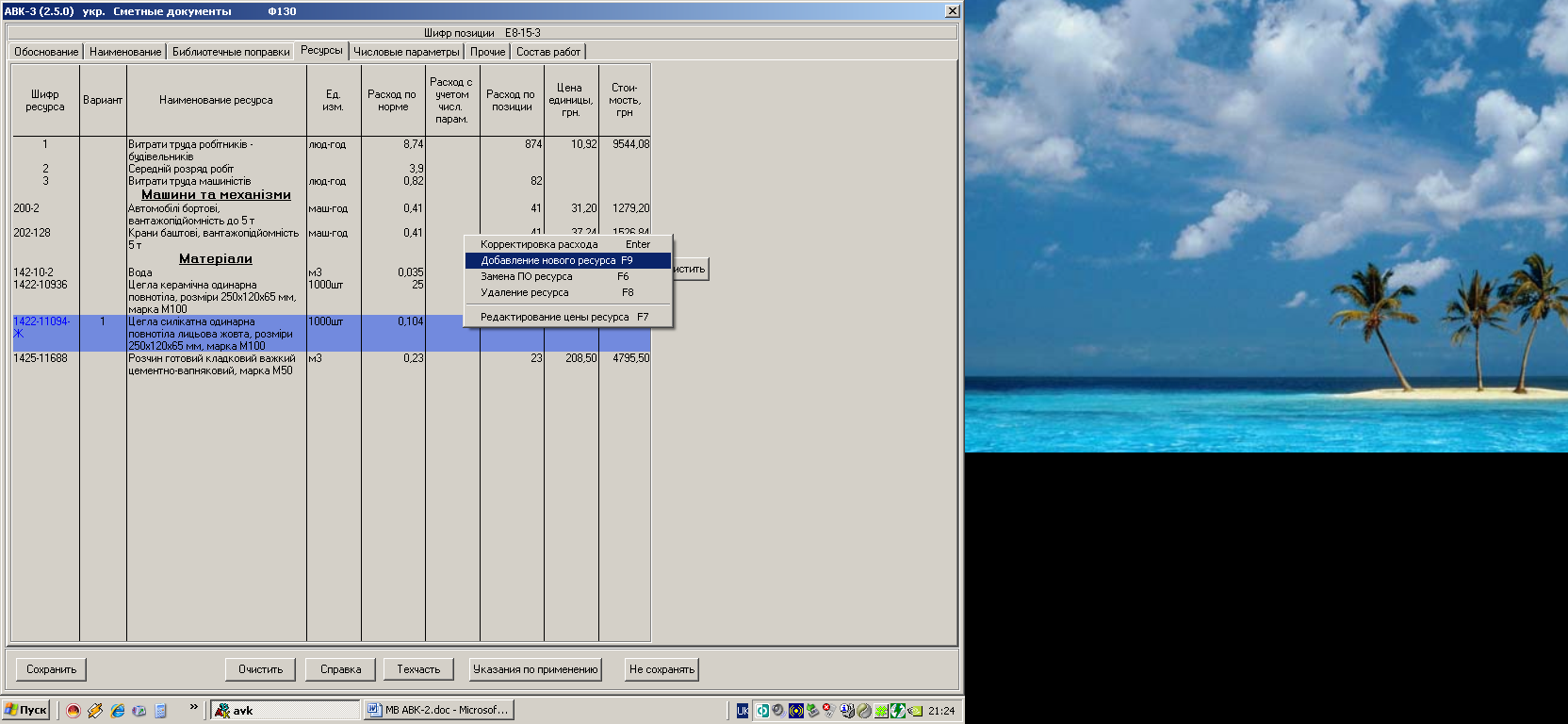

Навести синю смугу у Ф130 на рядок Цегла керамічна або силікатна лицьова, відмітити правою клавішею |
|
+ |
13 |
З’являється віконце, в якому відмітити Добавление нового ресурса, натиснути Enter або праву клавішу |
|
+ |
14 |
З’являється вікно Ф123. Повторити кроки 5 – 9 цього ж пункту 3.1.3.2 і вивести синю смугу на С1422-11094 (цеглу силікатну, повнотілу, лицьову, незабарвлену, марки М100), відмітити клавішею |
|
+ |
15 |

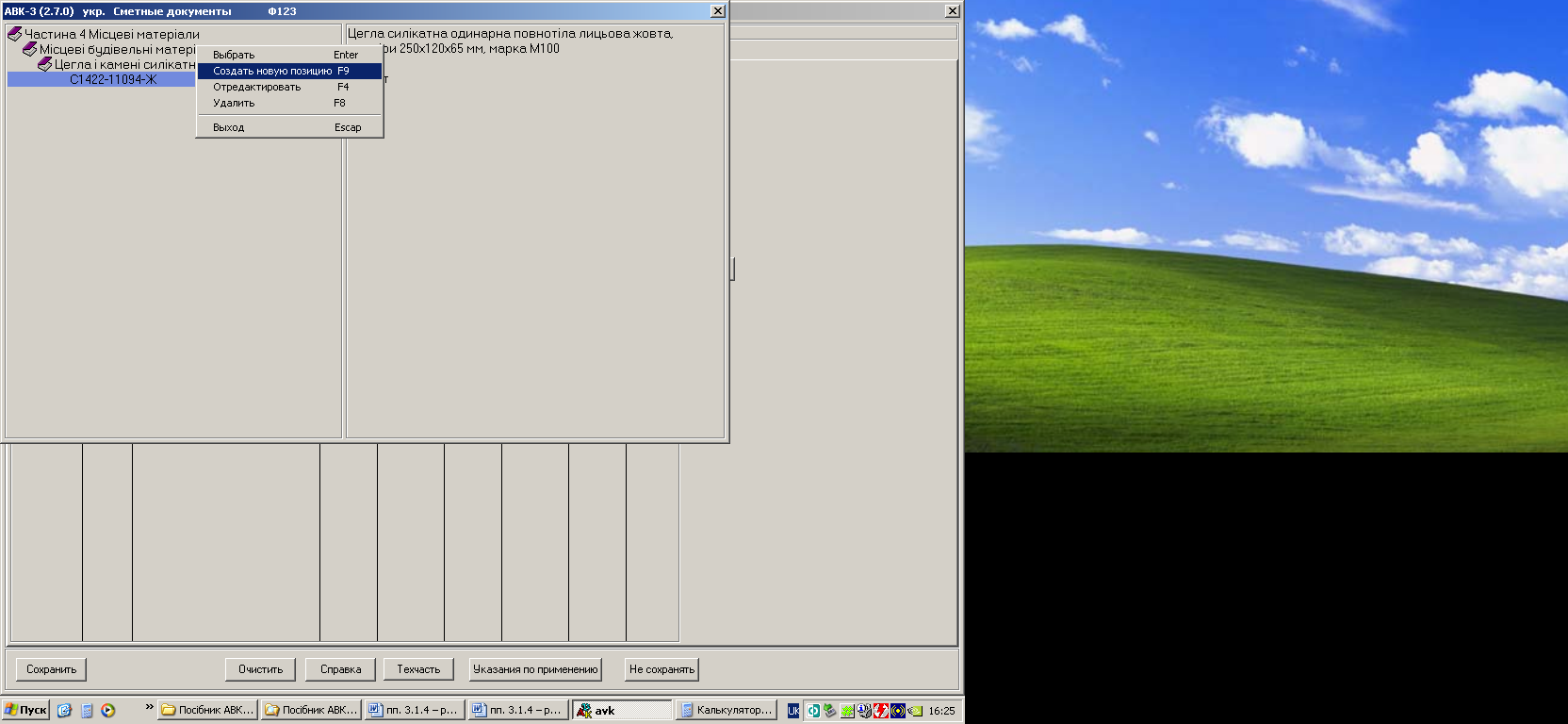

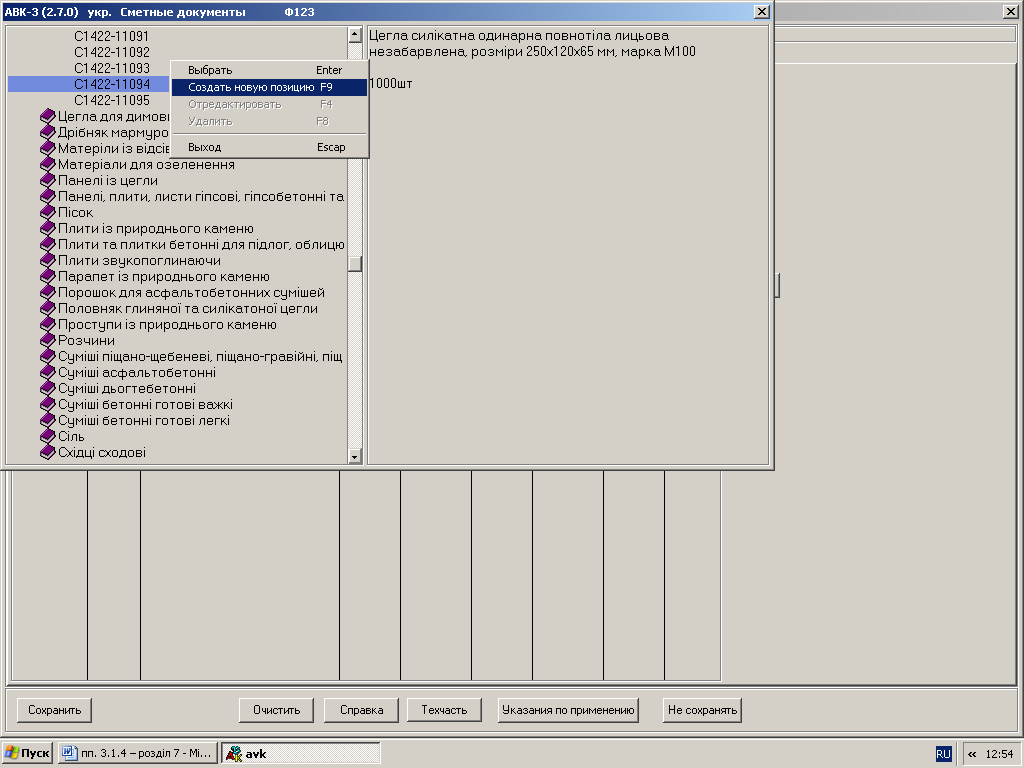

З’являється віконце, в якому навести курсор на Создать новую позицию і натиснути Enter або відмітити лівою чи правою клавішею |
+ |
+ |

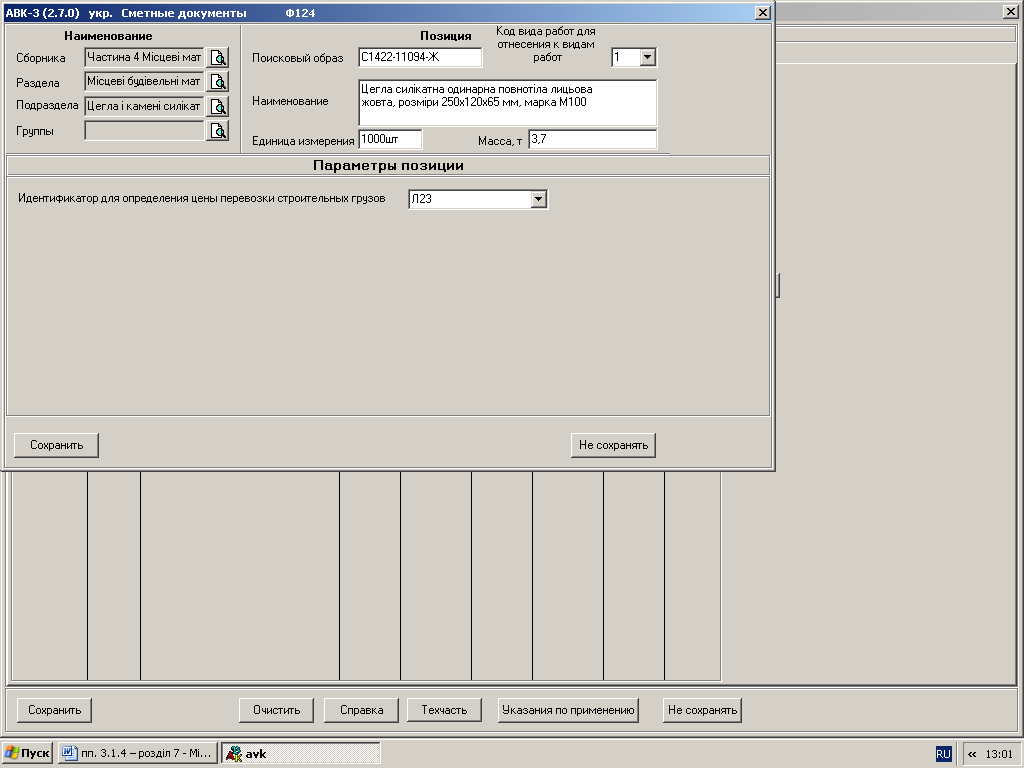

У створеній Ф124 висвітяться ознаки вибраної позиції – Поисковый образ (С1422-11094) і Наименование (цегла силікатна, повнотіла, лицьова незабарвлена, марки М100). Ці атрибути належать ресурсу, що знаходиться у Стандартной НСИ.
Щоб створити Пользовательскую НСИ, потрібно змінити ці дві ознаки.
16 |
У цьому вікні Ф124 до Поискового образа дописати через тире цифру або літеру, наприклад – Ж, а до Наименования внести поправку – замість слова „незабарвлена” написати „жовта”, натиснути Сохранить. |
+ |
|

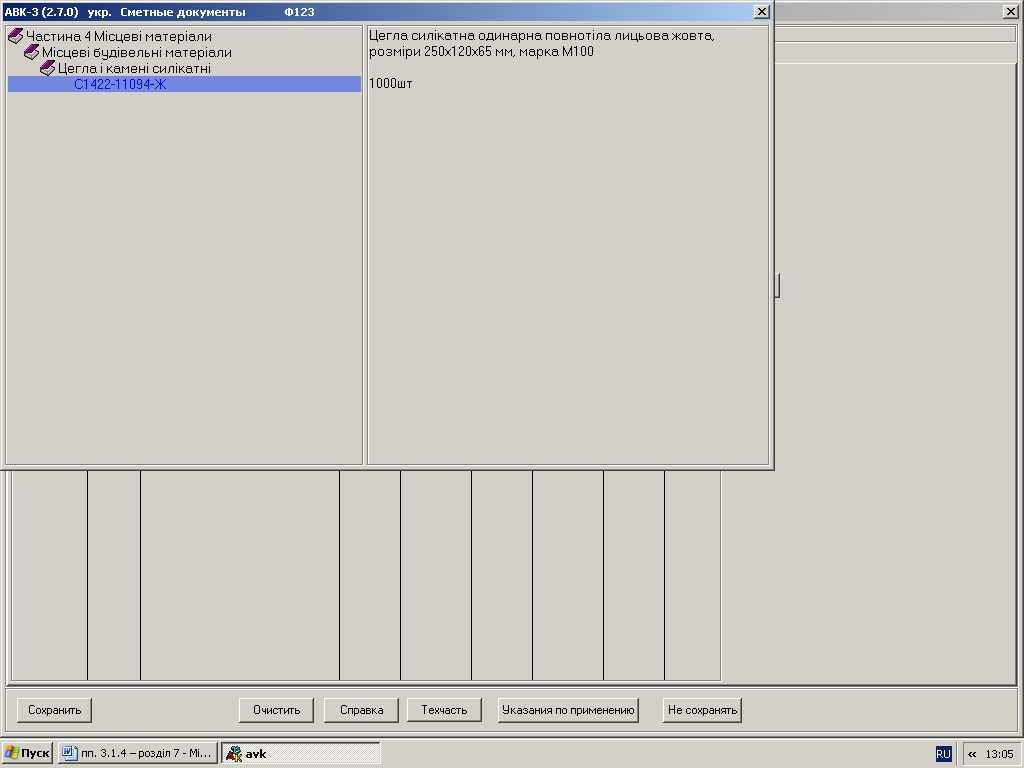

З’являється вікно Ф123 – в якому активована Пользовательская НСИ. У цьому вікні появився запис матеріального ресурсу, який відсутній у Стандартной НСИ.
Необхідно відкоригувати витрати нового ресурсу та вказати вартість його одиниці виміру.
17 |
Натиснути Enter |
|
|
18 |
З’являється вікно Ф130, у якому в переліку ресурсів тепер занесена цегла силікатна лицьова жовта. Інформація про кількість цегли та її вартість відсутня. У графі Расход по норме висвітилося блідим зелено-блакитним місце для запису витрат жовтої лицьової цегли. Згідно з вихідними умовами з усієї кількості лицьової цегли 0,130 тис. шт. жовтого кольору повинно бути 80%, тобто 0,130×0,8=0,104 тис. шт. Записуємо у зелено-блакитному прямокутнику витрати за нормою і натискуємо Enter |
|
|
Залишилося вказати ціну цегли лицьової, жовтої.
19 |

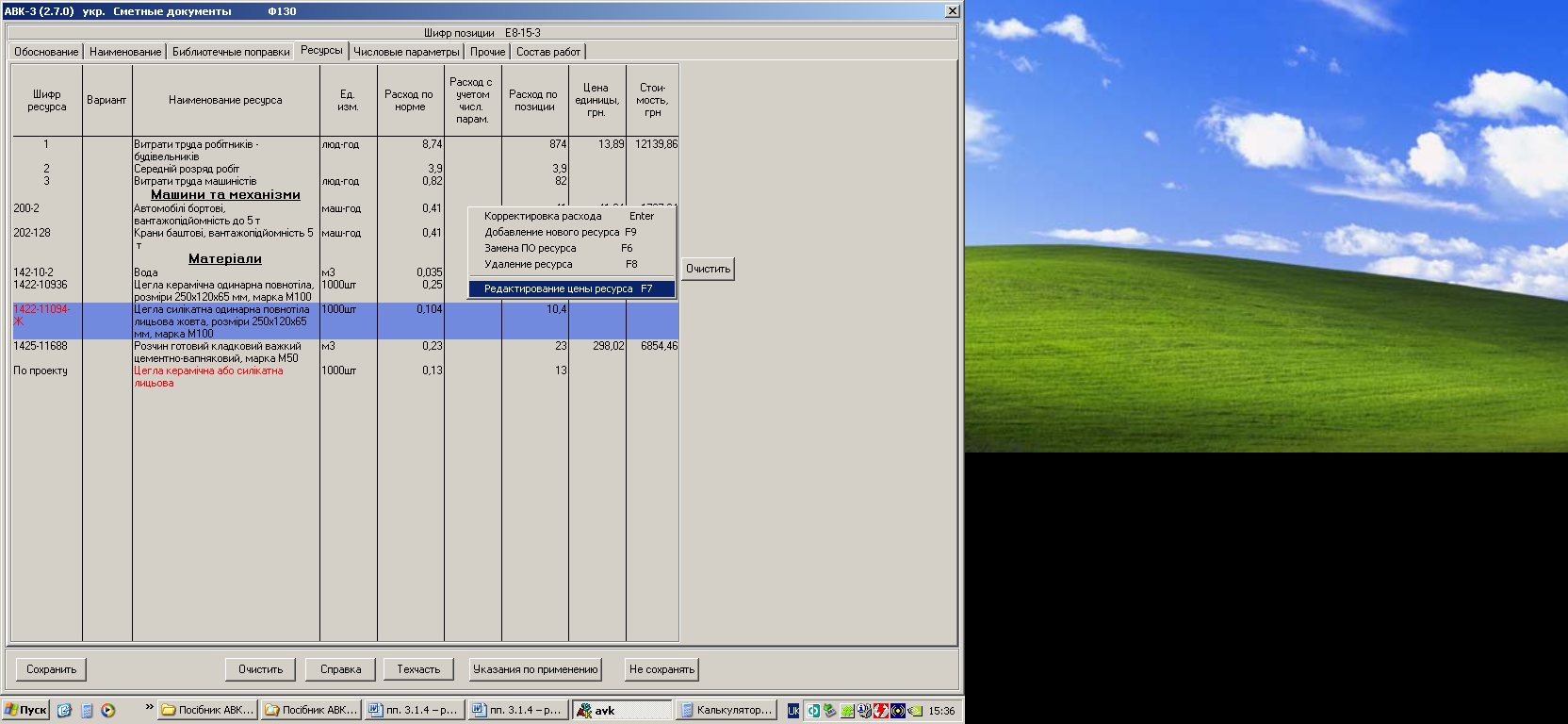

Для цього на Ф130 при виведеній синій смузі на цьому ресурсі слід правою клавішею викликати віконце, в якому відмітити курсором Редактирование цены ресурса і натиснути Enter або ліву чи праву клавішу |
+ |
+ |
20 |

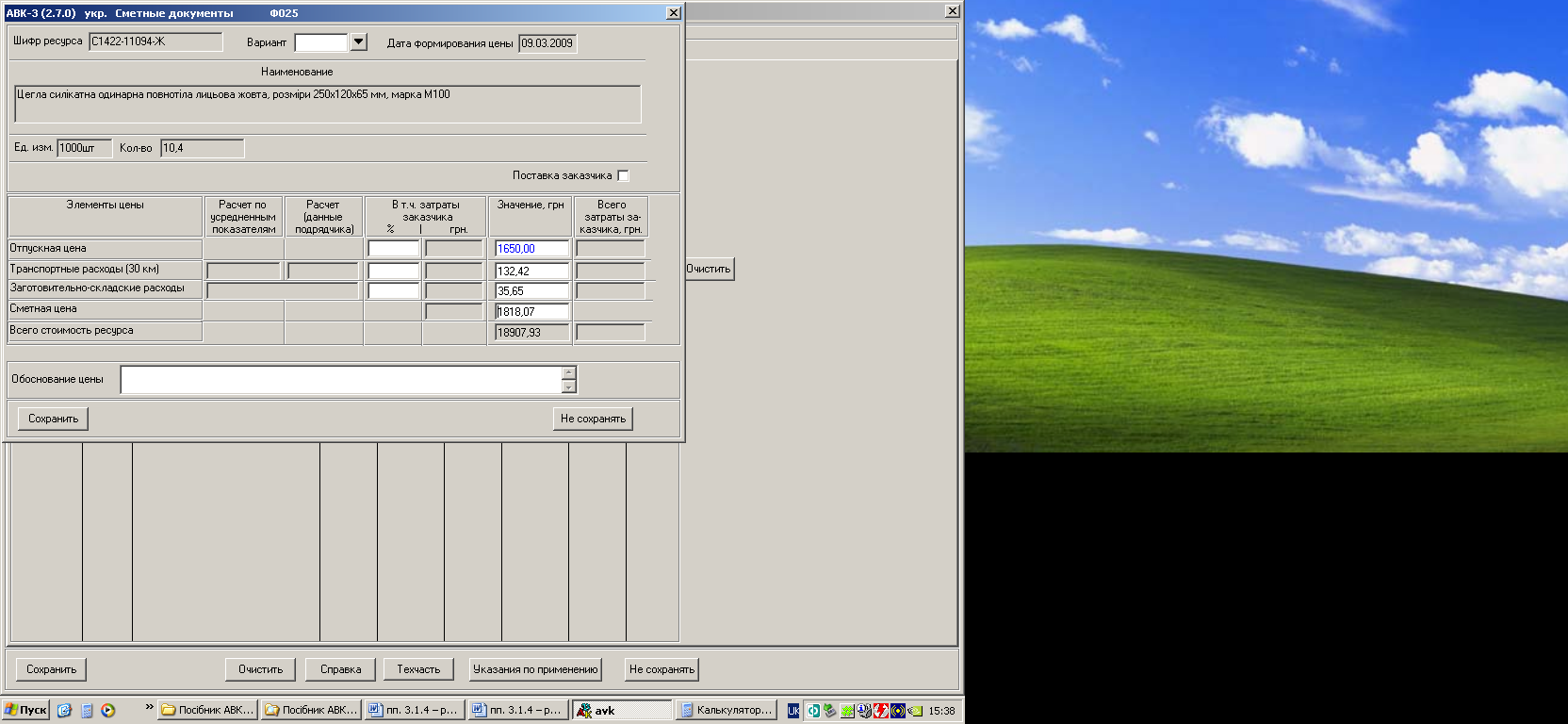

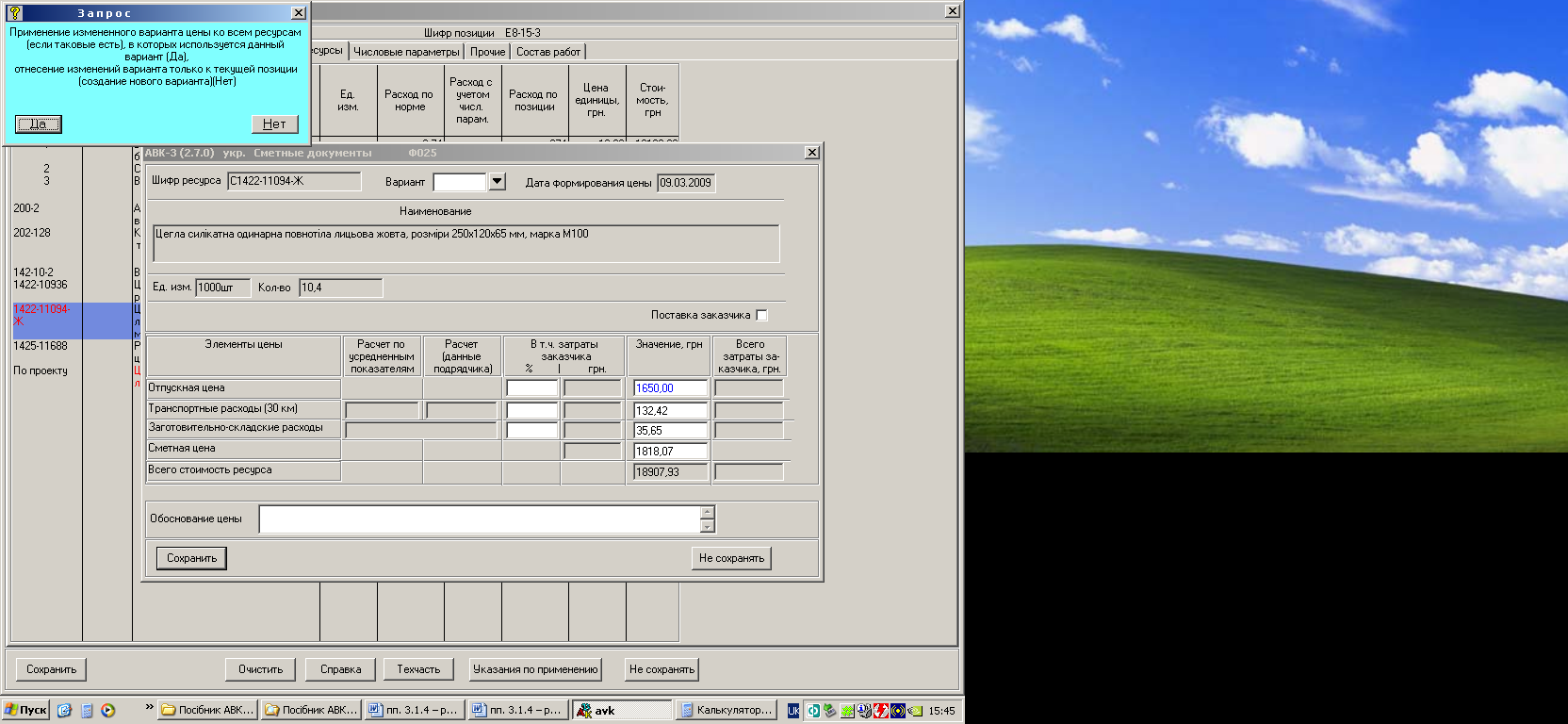

Виникає Ф025, у якому в рядку Отпускная цена у графі Значение, грн. слід проставити вартість ресурсу1), наприклад 1650 грн. і натиснути Enter або відмітити лівою чи правою клавішею |
+ |
+ |
21 |
При цьому активізується опція Сохранить, яку потрібно відмітити |
+ |
|
22 |
Виникає віконце Запрос, у якому необхідно відмітити відповідну опцію Да або Нет |
+ |
|
Примітка. При заповненні значення Отпускной цены транспортні та заготівельно-складські витрати розраховуються автоматично. Якщо заздалегідь відома кошторисна ціна, то її значення заноситься в рядку Сметная цена. |

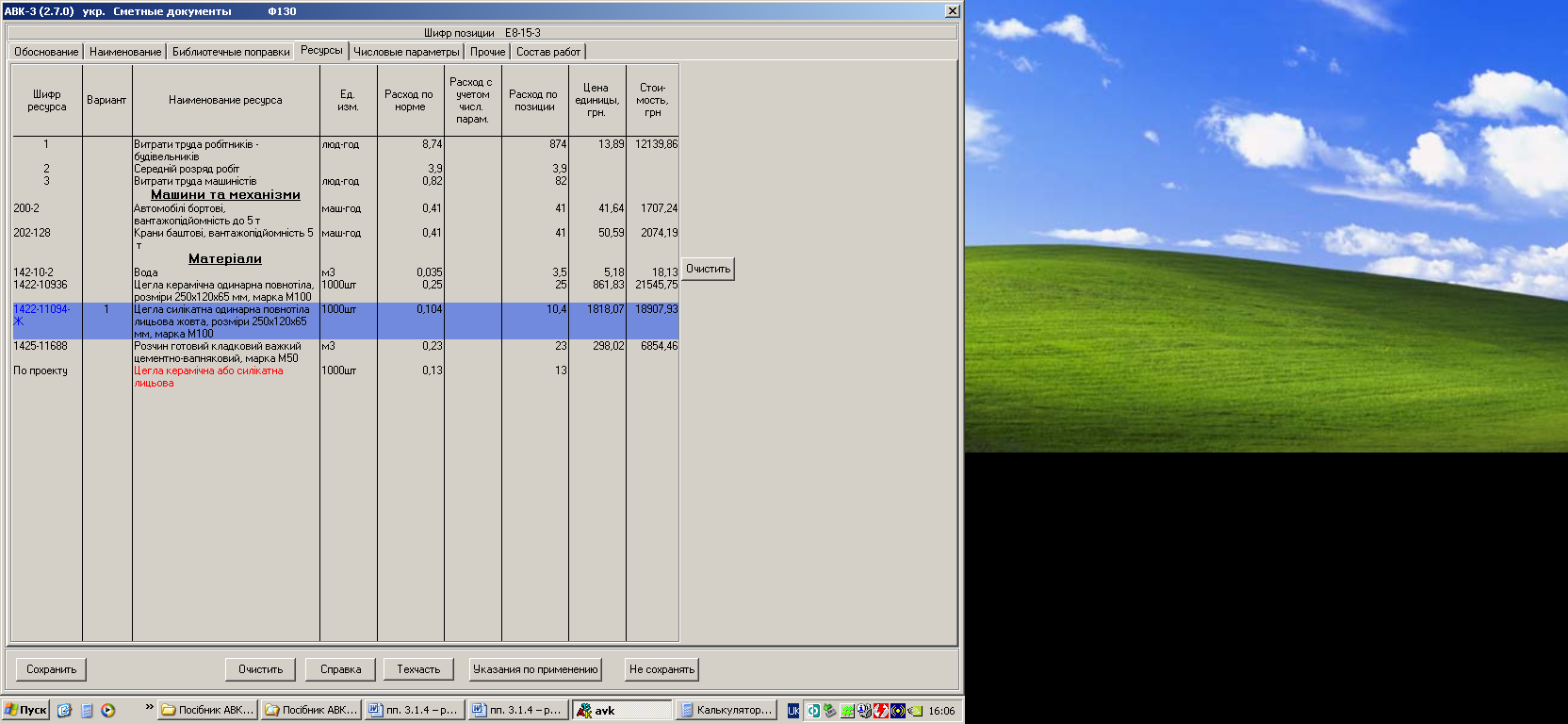

Вікно Ф130 з переліком ресурсів тепер має такий вигляд:
Шифр ресурсу стає синього кольору, що свідчить про те, що врахована кількість та вартість одиниці виміру ресурсу, а також і те, що цей ресурс знаходиться у нормативно-довідковій базі користувача.
Щоб урахувати червону цеглу операцію зі створення нового рядка в Ресурсах повторюємо за таким же алгоритмом.
Кількість червоної цегли – 0,13×0,2=0,024 тис. шт.
За базу використовуємо цеглу жовту, оскільки вона вже є у Пользовательской НСИ. Для цього у вікні Ф130 відкриваємо Ресурсы і виконуємо наступні кроки.
23 |
Вивести синьою смугу на цеглу жовту |
|
+ |
24 |
З’являється віконце, в якому відмітити Добавление нового ресурса натискуванням Enter або клавішами |
+ |
+ |
25 |
З’являється вікно Ф123, в якому відмітити опції Строительные материалы, изделия и конструкции та Пользовательская НСИ. Натиснути |
+ |
|
26 |
Виникає перелік збірників цін у Пользовательской НСИ. Послідовно подвійним натисканням лівої клавіші мишки знаходимо у „Цегла і камені силікатні” цеглу жовту лицьову і виводимо синю смугу на неї |
++
|
+ |
27 |
У віконці, що з’явилося, відмітити Создать новую позицию натискуванням Enter або одною із клавіш |
+ |
+ |
Виникає вікно Ф124.
Далі повторюємо кроки 16 – 22, замінивши слово „жовта” на „червона” та вказавши нову ціну.

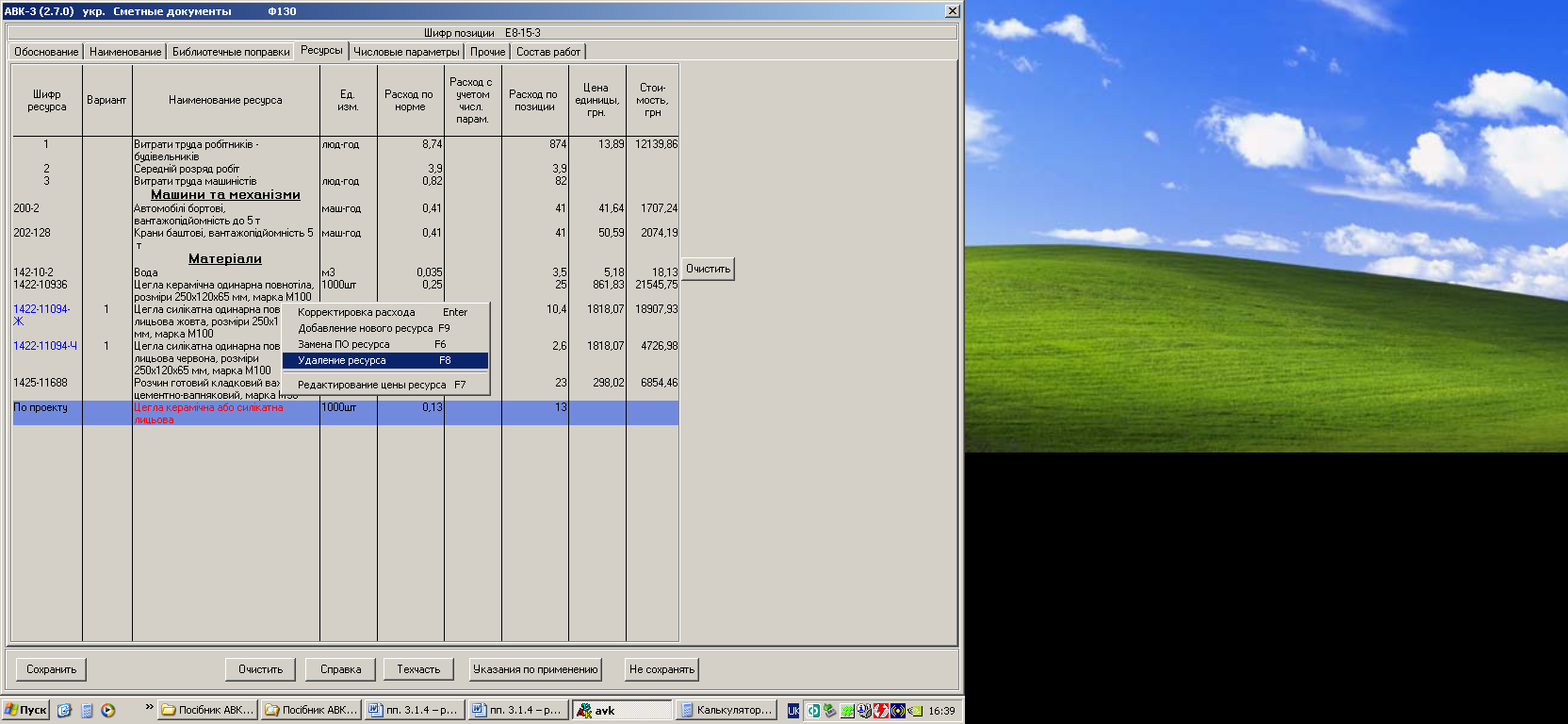

У вікні Ф130 залишилося видалити рядок По проекту у графі Шифр ресурса.
28 |
Вивести синю смугу на на рядок По проекту і видалити його натискуванням Enter або одною із клавіш |
+ |
+ |
При закритті вікна Ф130 повертаємося у локальний кошторис (вікно Ф127) і відмічаємо, що весь рядок за розцінкою Е8-15-3 буде записаний курсивом чорним кольором. Це означає, що у цій розцінці враховано всі види ресурсів.
