Довідкові дані
ТА |
Робоча температура |
-10…+80 |
˚C |
ТS |
Температура зберігання |
-25…+85 |
˚C |
RIS |
Опір ізоляції при 500 В, ТА=25˚С |
>1000 |
МОм |
m |
Вага (не більш) Код LEM |
14 |
гр |
Відмітні особливості
Датчик на ефекті Холу;
Гальванічна розв'язка між первинним і вторинним ланцюгами;
Розроблений для установки на друкарську плату;
Низьке енергоспоживання;
Розширений діапазон перетворення (3 х 1рм);
Ізолюючий пластиковий негорючий корпус;
Дуже мала вага.
Переваги
Простота монтажу;
Малі габаритні розміри;
Загальний конструктив для всіх діапазонів.
Застосування
Частотно-регульований привід змінного струму;
Перетворювачі для приводу постійного струму;
Системи управління роботою акумуляторних батарей;
Джерела безперебійного живлення;
Програмовані джерела живлення;
Джерела живлення для зварювальних агрегатів.

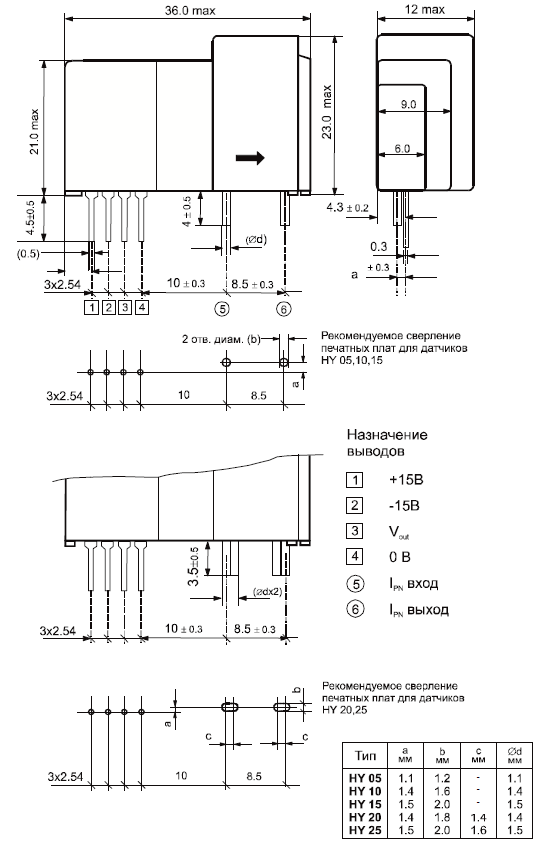

Рисунок 15 - Габаритні розміри датчика струму
Примітки:
Вихідна напруга збільшується, коли напрям первинного струму співпадає із стрілкою на корпусі ( при перетворенні постійного струму).
ДОДАТОК Е:
SCM-38I
Перетворювач інтерфейсу (rs485-rs232c)
Особливості:
• Вбудований захист від перевантаження.
• Ізольований сигнал (Ізоляція Rs-232c і Rs-485)
• Створення Tx сигналу автоматично.

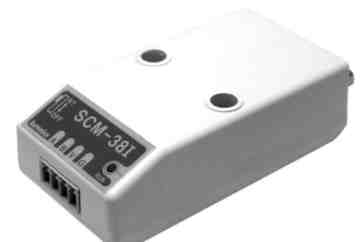

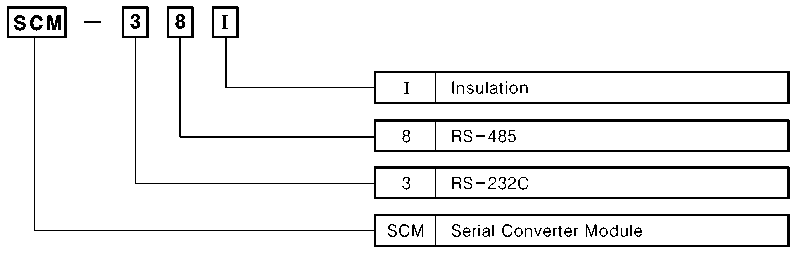

Розшифровка позначення Рисунок 16 - Зовнішній вигляд перетворювача
Технічні дані
Модель |
SCM-38I |
|
Джерело живлення |
12-24VDC |
|
Допустимий діапазон напруги живлення |
90 -110% від номінальної напруги |
|
Споживана потужність |
Приблизно 1.7Вт |
|
Максимальна швидкість з'єднання |
1200 ~ 115200bps (1200/2400/4800/9600/12800/25600/56700/115200) |
|
Тип комуникації |
напівдуплекс |
|
Допустима відстань з'єднання |
максимум. 800 м |
|
Multi-Drop |
Max. 32 Multi-Drop |
|
Тип з'єднання |
RS232 |
D-Sub 9Pin |
RS485 |
4-wire Screw terminal (2wire communication type) |
|
Опір ізоляції |
Min. 100MΩ (при 500VDC) |
|
Діелектрична міцність |
2500Vrms |
|
Перешкодостійкість |
±500V прямокутні імпульси (період: 1мs) від генератора |
|
Температура навколишнього середовища |
-10 - +55"C |
|
Температура зберігання |
-20 - +60"C |
|
Вага |
Приблизно 46 г |
|
Розміри Вибір вбудованого опору
Вбудований опір підключений
Вбудований опір не підключений

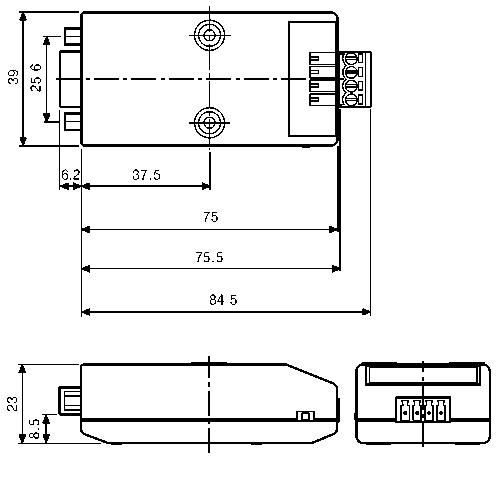

Рисунок 17 - Габаритні розміри

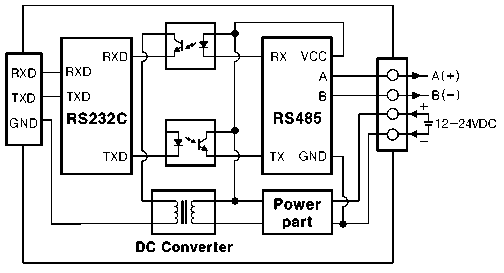

Функціональна схема
Рисунок 18 - Функціональна схема пристрою

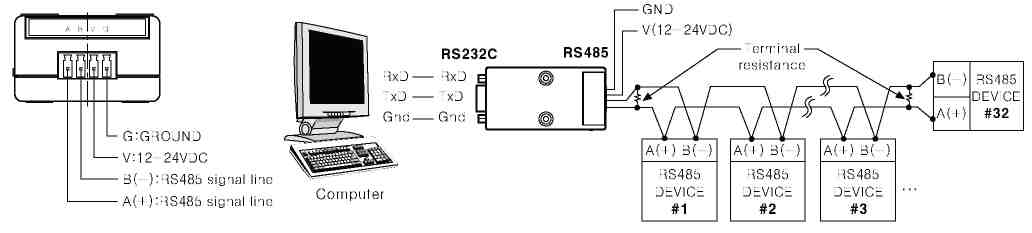

Підключення

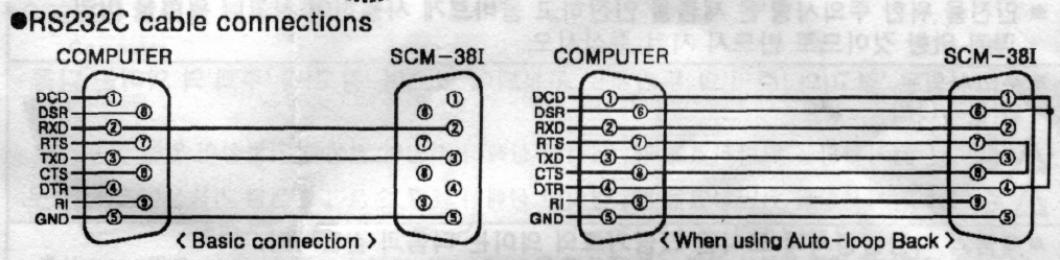

Рисунок 19 - Підключення перетворювача інтерфейсу
Правила використання пристрою:
Настройка правила протоколу (Стартовий біт, Стоповий біт, Паритетний біт, Битий даних, Частота бодів) може бути вибраний за допомогою програмного забезпечення без зовнішніх входів або внутрішніх настройок.
Для з'єднання рекомендується використовувати виту пару (24-awg), відповідну для інтерфейсу Rs485. Якщо ж витаючи пара не використовується, переконаєтеся в збереженні довжини кабелів A(+) and B(-).
Максимальна довжина з`єднувального кабелю 800 м. Кількість пристроїв, що підключаються в ланцюг, не більше 32.
Після приєднання Scm-38i до інших пристроїв переконаєтеся в правильності внутрішнього опору пристрою (100-120_). (Внутрішній опір Scm-38i задається за допомогою зовнішнього перемикача).
Після з'єднання упевніться в узгодженості протоколів сполучених пристроїв.
Щоб уникнути індуктивних перешкод, сигнальні дроти прокладати окремо від силових кабелів.
Не розміщуйте пристрій в наступних місцях:
о Місцях з підвищеною вібрацією;
о Місцях використання сильних кислот або лугів;
о Під прямими сонячними променями
о У місцях з сильним електромагнітним полем або електричним шумом.
Спосіб зберігання:
При необхідності тривалого зберігання пристрою уникайте падіння прямих сонячних променів і бережіть при температурі -20 - 60єс і відносній вологості не більше 35-85%. Зберігання в упаковці транспортування це кращий спосіб.
