Руководство по эксплуатации

1.Особенности эксплуатации устройств diris

Лица, ответственные за безопасность эксплуатации установки, должны обеспечить допуск к работе только обученного персонала, наличие документации по данной установке, запрет работы неквалифицированному персоналу с этими установками или в их близи.

Квалифицированным персоналом считаются лица, располагающие необходимыми знаниями соответствующих норм, правил, инструкций по ТБ и производственной обстановки, были допущены ответственными за технику безопасности данной системы к проведению соответствующих работ, и способны распознать возможную опасность и предотвратить её. Производитель не несёт ответственность за неисправности, которые произошли из-за расхождения с данной инструкцией, а также соблюдение следующих параметров:

• устройство должно устанавливаться и обслуживаться только квалифицированным специалистом.

• перед любыми работами на (или в) устройстве изолируйте входы по напряжению и цепи питания и замкните накоротко вторичные обмотки всех трансформаторов тока (PTI Socomec).

• всегда применяйте соответствующее устройство для определения отсутствия напряжения.

• установите все механизмы, дверь и крышки обратно на место перед подачей напряжения.

• всегда подавайте на прибор соответствующее номинальное напряжение.

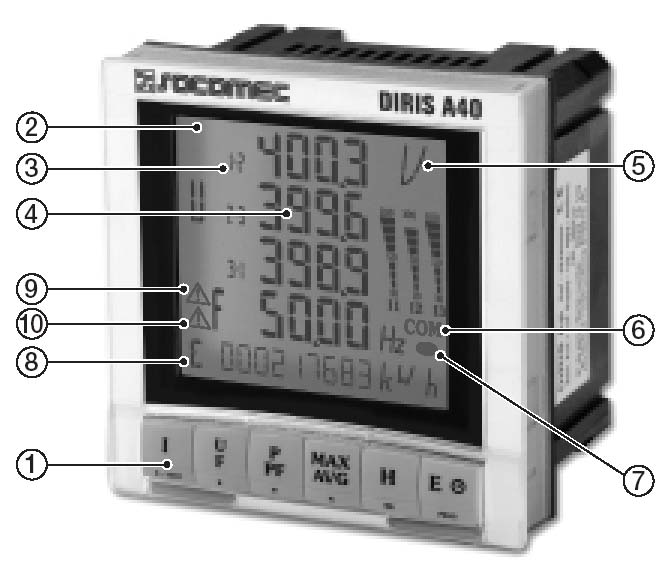

2. Описание панели индикации

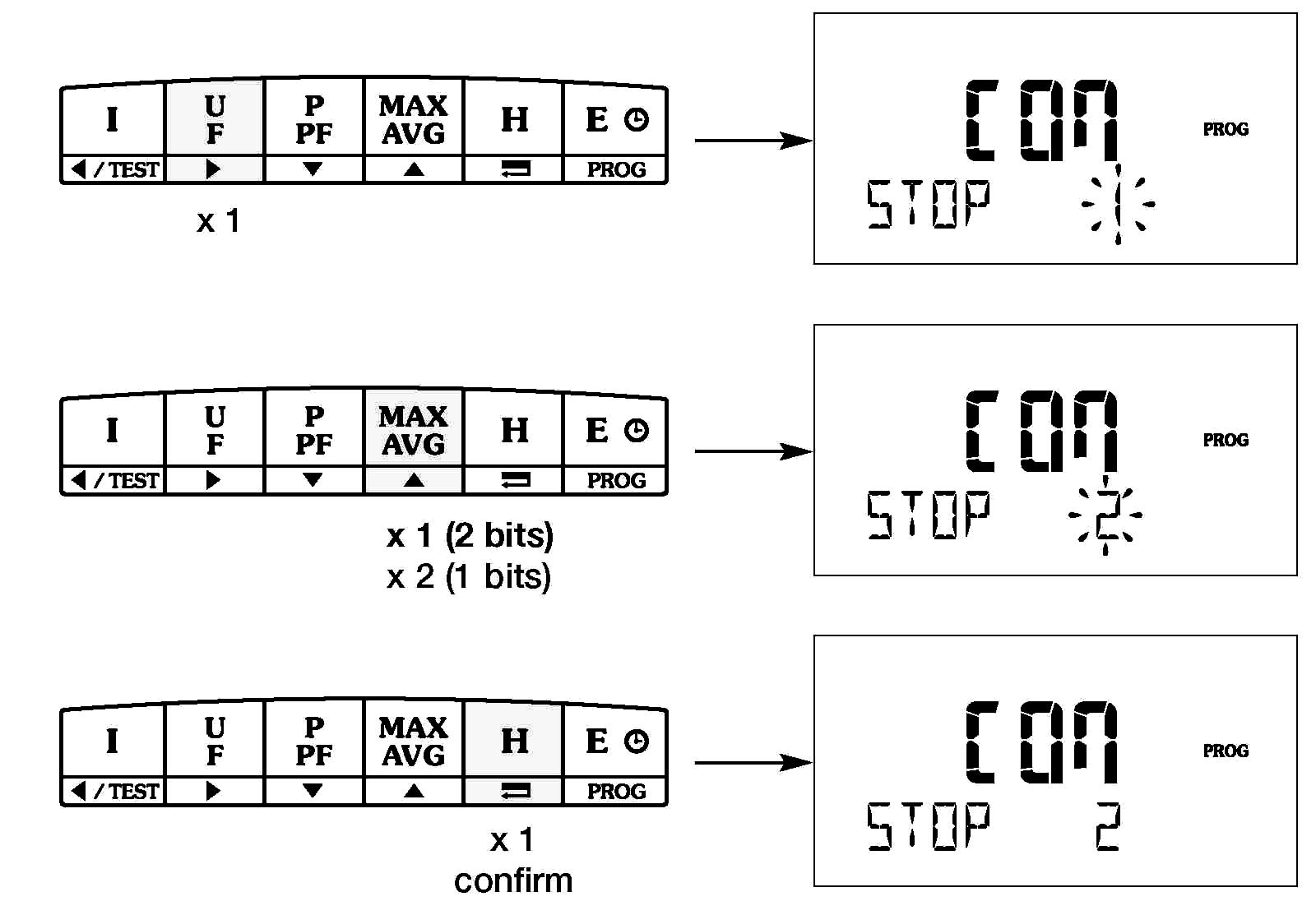

1. Клавиатура с шестью много - функциональными кнопками (визуализация и программирование);

2. ЖКИ с подсветкой;

3. Фаза;

4. Значения;

5. Единица измерения;

6. Индикатор подключения к шине связи;

7. Индикация счётчика электроэнергии;

8. Индикатор счётчика моточасов и электроэнергии;

9. Аварийное реле 1;

10. Аварийное реле 2.

При отключении Diris необходимо замыкать накоротко все вторичные обмотки трансформаторов тока. Это можно производить автоматически, используя один из приборов Socomec: PTI. Обращайтесь за дополнительной информацией.

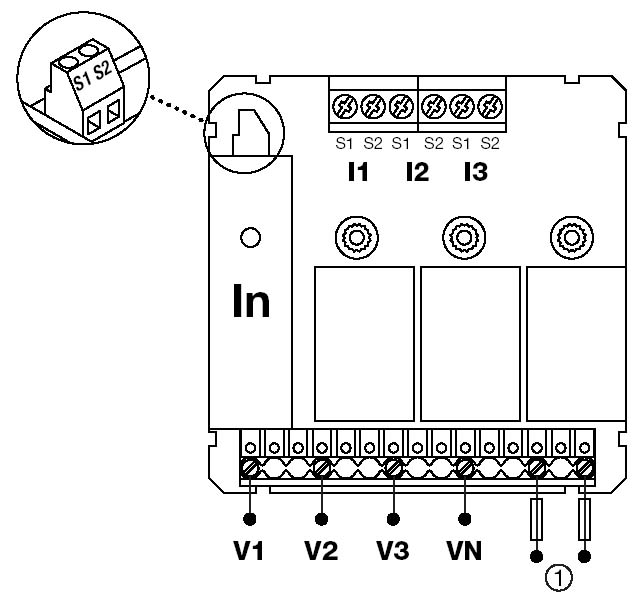

1. Напряжение питания: 110…400В АС

120…350В DC

12…48В DC подключают через предохранитель: 0,5А gG / BS 88 2A gG

Подключение модулей:

- Порт RS485 для связи по протоколу JBUS/MODBUS^® (максимум 38400 бод) или PROFIBUSDP^® (1,5 Мбод),

- Два настраиваемых импульсных выхода для счётчика активной, реактивной электроэнергий (кВт•ч, квар•ч),

- Спектральный анализ гармонических составляющих тока и напряжения до 15 гармоники,

- Аналоговый выход 0/4 – 20мА,

- Контроль/команды: аварийный выходы.

Предохранитель: 0,5А gG / BS 88 2A gG

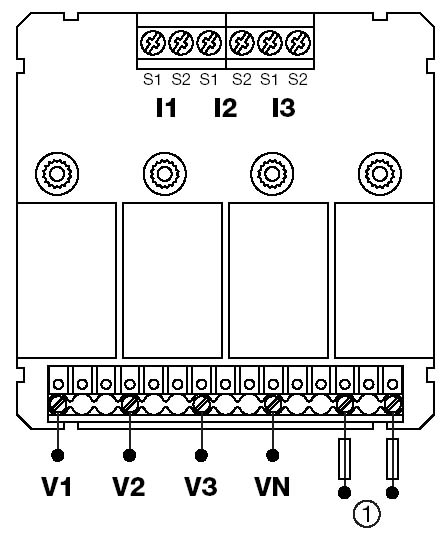

3.Схемы подключения цепей

Не сбалансированная трёхфазная сеть (3NBL/4NBL)

Если применяются два трансформатора тока и токи во второй и третьей фазе рассчитываются с помощью векторного суммирования, то точность уменьшается на 0,5%.
