2.3. Формализованное представление импульсного процесса в программе «Аналитик»

В программе «Аналитик», реализующей технологию когнитивного моделирования, заложено следующее правило распространения импульсного процесса:

Задаются исходные значения факторов - - вектор импульсов на соответствующие вершины (факторы).

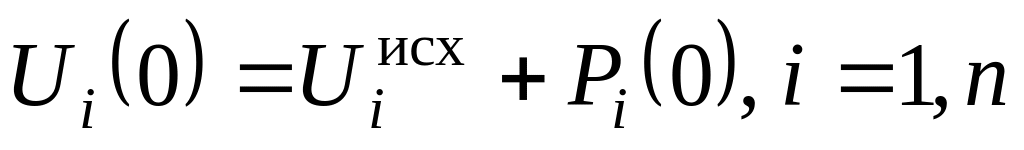

На нулевом шаге получаем:

На последующих шагах, где t – номер шага:

G_i – множество номеров вершин j, смежных с вершиной i; т.е. тех, из которых в i-ю вершину имеется дуга

Или

a_ji – элемент матрицы весов

Или ;

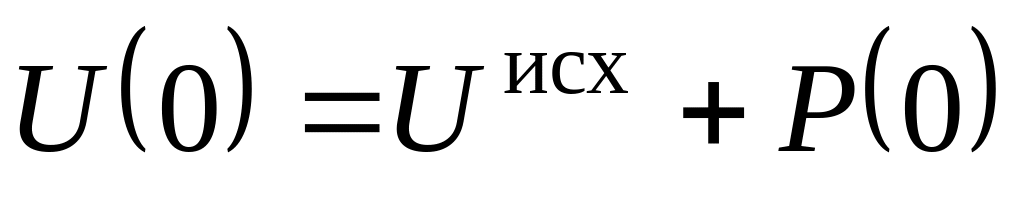

В векторной форме: где P (0) – вектор-строка; A^t – t-я степень матрицы весов данного орграфа.

Тогда: ,

Параметр t соответствует номеру шага моделирования.

ВОПРОСЫ К ГЛАВЕ 2

1. В чем суть технологии когнитивного моделирования?

2. Опишите основные этапы технологии когнитивного моделирования.

3. Как задается сценарий развития импульсного процесса на языке когнитивной модели?

4. Перечислите основные этапы процесса построения когнитивной модели.

5. Как осуществляется верификация модели?

6. Опишите основные этапы моделирования прогнозного сценария развития процесса (проблемной ситуации)?

7. Как проводится анализ исследуемого процесса на устойчивость?

Глава 3. Реализация технологии когнитивного моделирования в среде программы «аналитик»

3.1. Общие сведения о программе «Аналитик»

Программа «Аналитик» разработана сотрудниками информационно-аналитической лаборатории ВВАГС и предназначена для реализации технологии когнитивного моделирования для исследования характера динамики слабоструктурированных процессов, построения прогнозных сценариев развития ситуации, анализа и прогнозирования последствий управленческих решений. Программа позволяет пользователю в интерактивном режиме: задавать перечень и начальные значения факторов модели, импульсные воздействия на факторы на начальном шаге моделирования и на некотором заданном, вводить количество периодов прогнозирования, проводить прогнозные расчеты и управлять размещением конечных результатов.

Программа «Аналитик» использует исходные данные, которые пользователь может предварительно создать в программе MS Excel по установленной форме, либо ввести в интерактивном режиме.

3.2. Системные требования для установки и запуска компьютерной программы «Аналитик»

Процессор: Pentium III или выше.

Операционная система: Microsoft Windows XP с установленным пакетом программ Microsoft Office 2000/XP/2003/2007.

Память: 128 Мбайт ОЗУ (минимум), 256 Мбайт ОЗУ (рекомендуется).

Монитор: SVGA (800 x 600) или с более высоким разрешением.

Дисковод: Дисковод для компакт-дисков.

Указывающее устройство: Microsoft Mouse, Microsoft IntelliMouse® или совместимое указывающее устройство.

3.3. Пользовательский интерфейс

Интерфейс программы разработан в виде интерактивной формы, в которой на каждом этапе моделирования появляются дополнительные функциональные элементы (текстовые поля, таблицы, кнопки). Визуализация полученных прогнозных значений факторов реализована в отдельных графических окнах.

Процесс построения прогнозного сценария включает в себя следующие этапы:

1. Создание новой модели;

2. Добавление (удаление) факторов;

3. Загрузка готовой модели (файла исходных данных0);

3. Заполнение матрицы весов взаимовлияния факторов;

4. Ввод количества периодов (тактов) моделирования;

5. Расчет динамики факторов модели;

6. Визуализация полученных результатов.

Каждому этапу при работе с программой «Аналитик» соответствуй свой экран (свое окно). Переход к следующему этапу по завершению работы с текущим осуществляется по нажатию соответствующей кнопки.
