Контроль ізоляції й захисне відключення в мережах до 1000в.

Контроль ізоляції дає можливість виявити зниження опору ізоляції й вчасно усунути несправність. У якості найпростішого

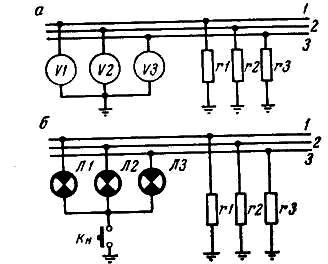

Рис. 1-13. Контроль ізоляції за допомогою вольтметрів мулу ламп:

а — з постійно включеними приладами; б — із включенням приладів на час виміру

пристрою для контролю ізоляції застосовуються вольтметри або неонові лампи, що включаються між проводами й землею. Вони можуть бути включені постійно (мал. 1-13, а) або тільки на період виміру (мал. 1-13, б). При однаковій ізоляції фаз провідників мережі змінного струму щодо землі вольтметри показують фазна напруга, а лампи світяться з однаковою яскравістю. У випадку зниження опору в одній з фаз вольтметр, підключений до цієї фази, покаже напругу, менше чому фазне, а якщо замість вольтметра встановлена лампа, то вона буде світитися з меншою яскравістю. Показання вольтметра і яскравість ламп фаз із неушкодженою ізоляцією будуть більше. При повному (металевому) замиканні однієї фази на землю вольтметр не покаже наявності напруги, а лампа згасне. В інших фазах вольтметри покажуть лінійна напруга, а лампи будуть горіти з перегартом.

Безпека обслуговування електроустановок підвищується, коли при зниженні ізоляції нижче припустимих меж або при торканні людиною струмоведучих частин відбувається автоматичне відключення установки від мережі. Автоматичне відключення мережі при дотику людини до струмоведучих частин апарата або неструмоведучим частинам, але таким що опинилися під напругою внаслідок порушення ізоляції, часто називають захисним відключенням.

Власний час спрацьовування апарата захисту не повинний перевищувати 0,1 сек при опорі однофазного витоку 1000 Ом. При опорі витоку, рівному уставке захисту, час спрацьовування не нормується.

Контроль ізоляції й захисне відключення досягаються за допомогою спеціальних реле, що включаються між мережею й землею. Установка їх створює додаткові струми витоку мережі на землю, але збільшення небезпеки при цьому не відбувається, тому що ухвалюються заходи щодо обмеження цих струмів витоку. Пристрою контролю ізоляції й захисного відключення можуть реагувати на зміну різних вхідних параметрів: напруги корпуса щодо землі, струму замикання на землю, напруги нульової послідовності, напруги фаз щодо землі, струму нульової послідовності, оперативного струму.
