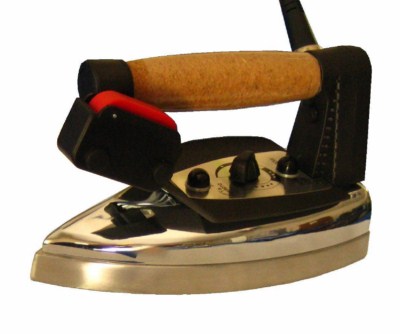

Электропаровой утюг

Утюг предназначен для выполнения влажно - тепловой обработки (получения складок, дублирования, отпаривания, разутюживания швов и др.) на труднодоступных участках швейных изделий.

Техническая характеристика

Напряжение питания	220В
Мощность	1кВт
Температура нагрева поверхности	100-240о С
Время нагревания гладильной поверхности утюга до температуры	200о С – 10 мин.
Перепад температуры гладильной поверхности	10о С
Рабочее давление пара	0,2 – 0,5 Мпа
Расход пара	0,00083 кг/с
Масса	2.4 кг.
Размеры	240 x 125 x 153

Письменная экзаменационная работа по теме: «Технологический процесс изготовление брюк без подкладки»	Лист
	46

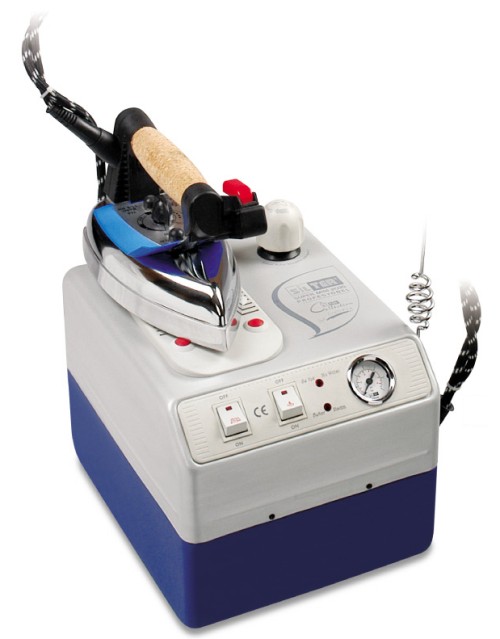

ПАРОГЕНЕРАТОР МАРКИ МП –4

Парогенератор марки мп-4 предназначен для снабжения технологическим паром одного электропарового утюга и применяется на предприятиях сервиса и в мелкосерийном производстве. Техническая характеристика парогенератора марки мп-4

производительность …………………………….1,6 кг/ч

наибольшее давление пара ………….. …………0,3 МПа

мощность ……………………….2 кВт

напряжение питания ……..220 В

время нагревания до рабочего давления , ………12 15 мин

вместимость котла ……….. 4 л

размер …………………….. 41*220*245 ……..мм

масса ………………….12 кг

Письменная экзаменационная работа по теме: «Технологический процесс изготовление брюк без подкладки»	Лист
	47

Парогенератор состоит из следующих составных частей: корпуса, котла, предохранительного и электроуправляемого клапанов. Корпус выполнен из прокатного профиля, на котором установлены основные составные части парогенератора. Котел предназначен для выработки пара и представляет собой полый цилиндр, выполненный из двух частей и расположенный вертикально. В верхней части котла расположены предохранительный и электроуправляемый клапаны, нижней части котла размещен блок электронагревателей. Предохранительный клапан предназначен для автоматического выброса пара через пароотводный шланг в атмосферу, если давление пара превысит 0,35 МПа. Электроуправляемый клапан предназначен для избирательной циклической подачи пара от котла к электропаровому утюгу. Перед началом работы парогенератора котел должен быть наполнен водой.

Письменная экзаменационная работа по теме: «Технологический процесс изготовление брюк без подкладки»	Лист
	48

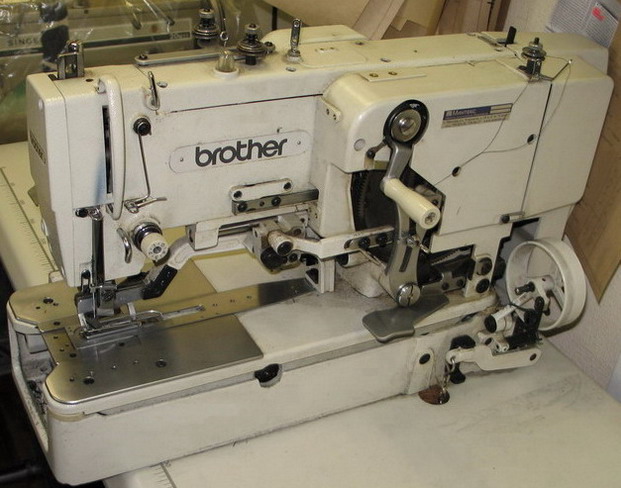

Машина 814 класса «Brother»

Предназначена для взметывания петель на белье, халатах, блузах двухниточным челночным стежком. Взметывание петли начинается с левой кромки, игла откланяется влево, вправо, двигатель ткани к работающему в конце левой кромки ставится закрепка. Игла откланяется на ширину двух кромок. Затем вымётывается правая кромка. Игла откланяется влево, вправо двигатель ткани смещает от работающего в конце ставится закрепка и нож прорубает петлю.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Частота вращения главного вала 3200 оборотов в минуту ( для строчки

гладьевого переплетения).

2800 оборотов в минуту ( для строчки

бисерного переплетения).

Длина петли 9 – 32 мм.

Ширина петли 5,6 мм (гладьевое переплетение)

3,5 мм (бисерное переплетение)

иглы № 75 – 100
