2.7.5. Проектирование заусенца и заусенчатой канавки

Вследствие изготовления поковки путем штамповки в закрытых штампах проектирование заусенца и заусенчатой канавки не требуется т.к. их не будет образовываться.

Конструкция поковки удовлетворяет всем требованиям технологии закрытой штамповки. Поэтому, вносить изменения в конструкцию поковки - колеса зубчатого рис.17. не следует. Конструкция технологична.

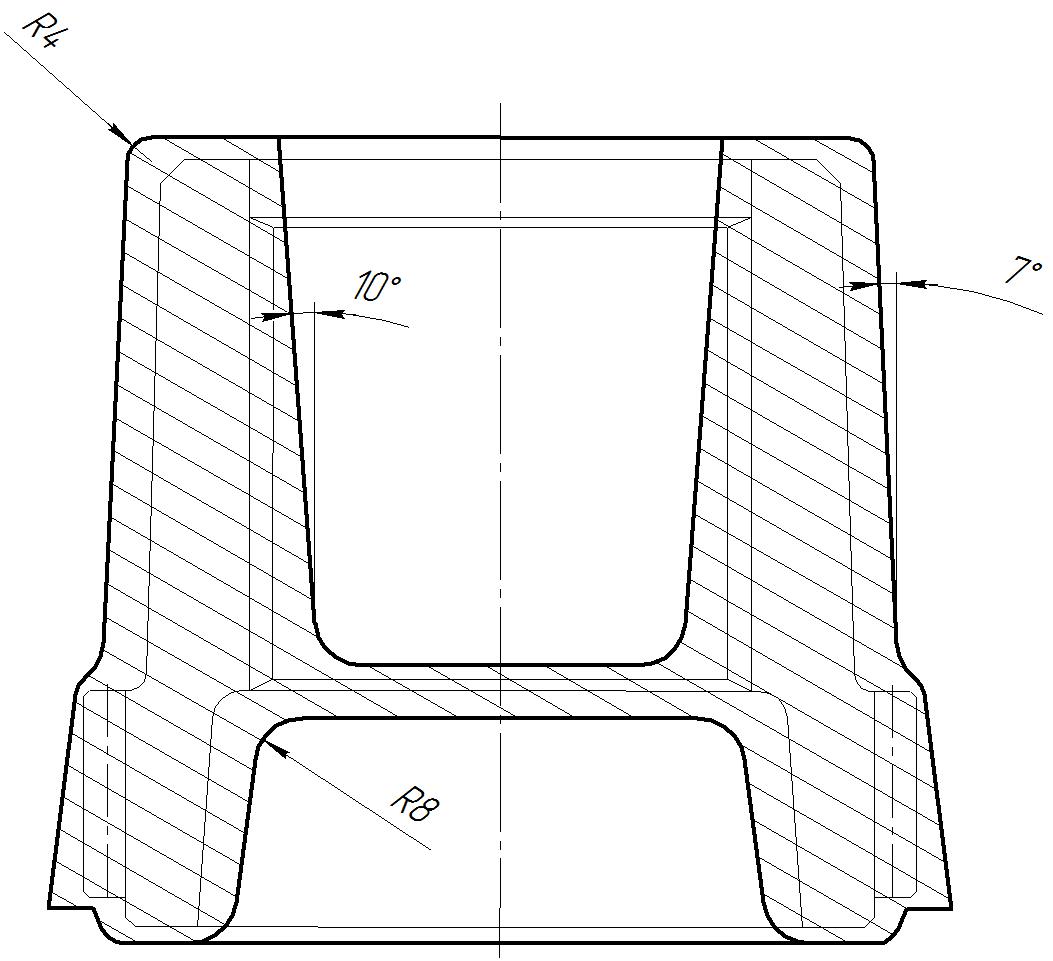

Рис.17. Конструкция поковки – стакана

2.8. Определение припусков и допусков на размеры поковки

Определение припусков на механическую обработку и допусков на размеры поковки производят по ГОСТ 7505-95 [8] для горячей объемной штамповки. Величины припусков и допусков зависят от выбранного способа штамповки, габаритных размеров поковки.

Для данного варианта – шестерня, произведено назначение припусков и допусков:

1. Класс точности поковки – Т3 ГОСТ 7505–95 (прил. 1в ГОСТ 7505-95);

2. Группа стали – М2;

3. Степень сложности – С1;

4. Конфигурация поверхности штампа – П (плоская);

5. Исходный индекс – 11

1. Определение класса точности поковки;

2. Определение группы стали ( табл. 1 в ГОСТ 7505-95);

3. Определение степени сложности ( прил.2 в ГОСТ 7505-95);

4. Определение конфигурации поверхности штампа ( табл.1 в ГОСТ 7505-95);

5. Определение исходного индекса ( табл. 2 в ГОСТ 7505-95).

Определив исходный индекс, назначают припуски, подвергаемые обработке резанием, которые обозначены на чертеже.

Допуски и допускаемые отклонения линейных размеров поковок назначаются в зависимости от исходного индекса и размеров поковки.

Размер поковки складывается из номинального размера детали и припуска на обработку. Припуск на обработку, найденный по ГОСТ 7505-95 [8], - это припуск на одну сторону. Если рассматриваемый размер – диаметр, то к нему прибавляем два припуска, если радиус – один припуск. Линейные размеры отливки определяются исходя из вида размерной цепи.

Таблица 14

Размер Детали	Припуск	Размер с припуском		Допуск	Размер поковки
141	1,4	143,8			143,8
127	1,4	129,8			129,8
120	1,4	122,8			122,8
115	1,4		117,8		117,8
100	1,3		97,4		97,4
85	1,3		82,4		82,4
77	1,3		74,4		74,4
130	1,4	132,8			132,8
35	1,2		37,4		37,4
30	1,2		32,4		32,4
10	В поковке не выполняется
5	1,2		6,2		6,2
4	В поковке не выполняется
2	В поковке не выполняется
