Лабораторная работа №3 «Изучение методов модуляции и их качественных характеристик»
Часть 1
Запустите программу MATLAB. После чего запустите Simulink.
Исследование помехоустойчивости модуляции bpsk.

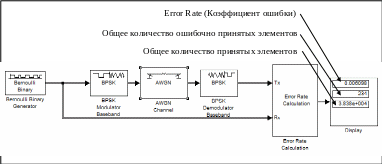

Создайте модель, показанную на рисунке ниже. Все блоки (кроме Display) взяты из библиотеки Communications Blockset.
Генератор Бернулли должен производить Frame-based сигнал. Sample time = 1.
В блоке AWGN Channel режим (Mode) должен быть установлен на Signal to Noise Ratio (SNR). Само отношение сигнал/шум задается из таблицы внизу страницы. Initial seed: любое число от 1000 до 2000.
В блоках BPSK модулятора/демодулятора формат входных/выходных данных должен быть переключен на двоичный (Bit).
В блоке Error Rate Calculator параметр Output data должен быть переключен на Port.
Время моделирования должно быть ограничено 30 000.
Необходимо провести моделирование для разных значений SNR и записать показатели в таблицу внизу страницы. Значения SNR уже записаны в таблице.
AWGN Initial Seed: |
1500 |
SNR(dB): |
-20 |
-4 |
-1 |
1 |
3 |
5 |
10 |
Коэф.ошибок: |
0.4431 |
0.1886 |
0.1064 |
0.05966 |
0.0234 |
0.006266 |
0 |
Кол-во ош.эл.: |
1.329*10+4 |
5659 |
3193 |
1790 |
702 |
188 |
0 |
Исследование помехоустойчивости модуляции qpsk.

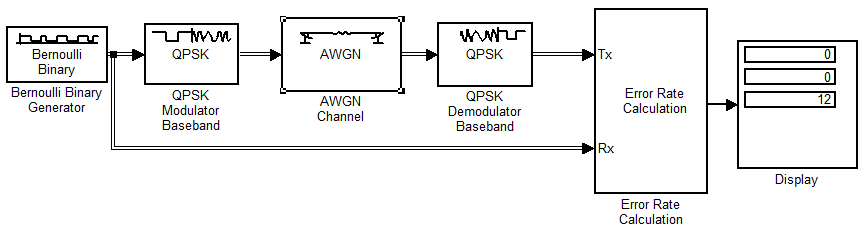

Измените модель из предыдущего пункта так, как показано на рисунке ниже. Все блоки (кроме Display) взяты из библиотеки Communications Blockset.
Теперь генератор Бернулли должен производить ДВА элемента за один шаг моделирования (Samples per Frame = 2).
В блоке AWGN Channel режим (Mode) должен быть установлен на Signal to Noise Ratio (SNR). Само отношение сигнал/шум задается из таблицы внизу страницы. Initial seed: любое число от 1000 до 2000.
В блоках QPSK модулятора/демодулятора формат входных/выходных данных должен быть переключен на двоичный (Bit).
Время моделирования должно быть ограничено 30 000.
Необходимо провести моделирование для разных значений SNR и записать показатели в таблицу внизу страницы. Значения SNR уже записаны в таблице.
AWGN Initial Seed: |
1500 |
SNR(dB): |
-20 |
-4 |
-1 |
1 |
3 |
5 |
10 |
Коэф.ошибок: |
0.7151 |
0.4605 |
0.341 |
0.2475 |
0.1546 |
0.07453 |
0.001933 |
Кол-во ош.эл.: |
1.073*10+4 |
6908 |
5115 |
3712 |
2319 |
1118 |
29 |
Исследование помехоустойчивости модуляции 8-fsk.
