3.4 Содержание отчета

1 Цель работы.

2 Технические данные магнита, подъемной лебедки и мотор – генераторной системы.

3 Результаты экспериментов в табличной форме (таблицы 3.3 и 3.4).

4 Осциллограммы (рис.3.3, а, б).

5 Расчет тарировочного коэффициента по формуле (3.7).

6 Выводы о влиянии металлического основания на величину динамических нагрузок.

3.5 Контрольные вопросы

1 Как исключить падение груза в случае внезапного обесточивания катушки магнита?

2 Каким образом можно повысить грузоподъемность магнита при перегрузке стальной стружки?

3 Какова должна быть конструкция крепления трех магнитов к грузовой траверсе, обеспечивающая одинаковое нагружение магнитов?

4 Можно ли для получения постоянного тока для магнитов использовать выпрямители?

5 Какова может быть иная схема запасовки электрокабеля магнита, позволяющая обойтись без кабельного барабана на магнитной лебёдке?

4 Лабораторная работа 4 Изучение конструкции и определение грузовой характеристики башенного крана

Цель работы: изучение конструкции действующей модели башенного крана и получение навыков управления стреловым передвижным краном; экспериментальное определение грузовой характеристики модели башенного крана.

4.1 Основные теоретические положения

Башенные краны по назначению классифицируются на строительные и судостроительные. Наиболее распространены строительные краны, максимальная грузоподъемность которых находится в пределах 3…25т [12].

Одним из наиболее важных технических параметров башенных стреловых кранов с переменным вылетом груза является грузовой мо­мент

, (4.1)

где Q_max - максимальная грузоподъемность крана на наибольшем вы­лете R_Qmax, соответствующем максимальной грузоподъем­ности.

Другой важной характеристикой кранов является его грузовая характеристика, т.е. зависимость грузоподъемности крана Q от вылета R. Зависимость Q = f(R) из выражения (4.1) не может быть определена достаточно точно, так как грузовой момент M_гр для большинства кранов не является строго постоянной величиной (для всех вылетов). В качестве примера на рисунке 4.1 приведена грузо­вая характеристика башенного крана типа МСК.

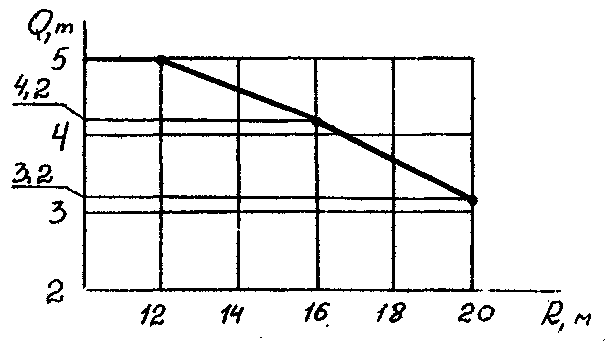

Рисунок 4.1 - Грузовая характеристика башенного крана типа МСК

Для обеспечения безопасной эксплуатации башенные краны обору­дуются ограничителями грузового момента (ОГМ), которые автоматиче­ски отключают механизм подъема и механизм изменения вылета ори подъеме груза свыше 1,1Q, где Q - номинальная грузоподъем­ность для данного вылета, определяемая по грузовой характеристике.

Наибольшее распространение получил ограничитель грузоподъемно­сти ОГП-1, который совместно с датчиком угла наклона стрелы выпол­няет функции ограничителя грузового момента. На башенных кранах датчик усилия ограничителя ОГП-1 обычно включается в неподвижную оттяжку стрелоподъёмного полиспаста.

Отсутствие иди неисправность ОГМ может привести к потере устойчивости крана и его опрокидыванию.

На практике грузовую характеристику башенного крана опреде­ляют из условия его устойчивости с проверкой прочности элементов крана на каждом вылете. Существует несколько видов грузовых харак­теристик, показанных на рисунке 4.2.

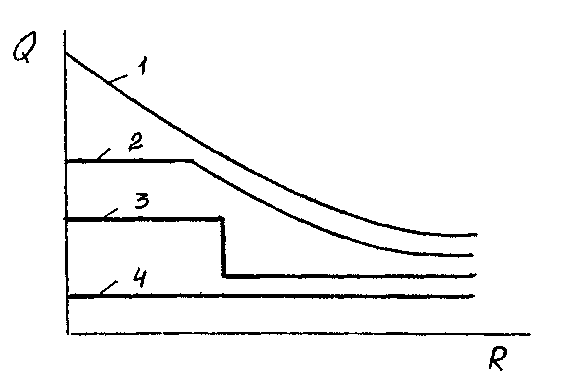

Рисунок 4.2 - Различные виды грузовых характеристик

Характеристика 1 (см.рис.4.2) соответствует крану, грузоподъёмность которого определяется для всего диапазона вылетов из условия устойчивости крана. В случае, когда на малых вылетах опре­деляющее значение имеет прочность элементов крана, тогда характе­ристика принимает вид 2. С целью облегчения работы крановщика и применения простых по конструкции ограничителей грузового момен­та принимается характеристика 3. Характеристика 4 на башенных кранах применяется редко.
