2.2 Лабораторное оборудование

Лабораторное оборудование включает грейферный стенд и измери­тельное оборудование.

В данной работе используется тот же стенд, что и в лабораторной работе 1. Дополнительно грейфер оборудуется указателем, показываю­щим степень закрытия грейфера, начиная от 0 (грейфер полностью раскрыт) до 1 (грейфер закрыт). Вес грейфера и кратность его полиспаста выбираются так, чтобы обеспечить хорошее зачерпывание материала. Лабораторная работа выполняется только с одним видом материала.

Измерительное оборудование включает измерительную линейку и секундомер.

2.3 Порядок выполнения работы

1 Построить фактическую диаграмму изменения замыкаю­щих и поддерживающих канатах за цикл работы грейфера (см. рис.2.1).

При ручном приводе грейферной лебедки необходимо обеспечить квалифицированное управление грейфером. Поскольку усилия в канатах определятся по показаниям динамометров (см.рис. 1.6), необходимо обеспечить малые скорости канатов, чтобы при непрерывном их движе­нии успевать считывать показания динамометров.

На участке 1 (см.рис.2.1) необходимо зарегистрировать пять значе­ний усилия S_з для пяти моментов степени закрытия грейфера: 0; 0,25; 0,5; 0,75; 1. Одновременно необходимо зафиксировать время t_з .

После закрытия грейфера замыкающую лебедку затормозить и включить на подъем поддерживающую лебедку. При этом необходимо до­биться, следя за показаниями динамометров, чтобы нагрузка в обоих типах канатов соответствовала выражению (2.3). После этого можно выполнять подъем и спуск груженого грейфера одновременно двумя лебедками (операция 2, рис.2.1), обеспечивая значения усилий по выражению (2.3).

На участке 3 (см.рис.2.1) необходимо зарегистрировать макси­мальное значение усилия S_п .

Экспериментальные значения S_з и S_п , вычисленные по форму­лам (1.7) и (1.8), заносятся в таблицу 2.2.

Таблица 2.2 - Значения усилий S_з и S_п за цикл работы грейфера

Обозначение усилий	Номера операций (согласно рис.2.1)
	1					2	3	4
	Степень закрытия грейфера
	0	0,25	0,5	0,75	1
Sз, Н
Sп, Н

В таблице не указываются значения S_п в опера­ции 1 и значения S_з в операциях 3 и 4.

По данным таблицы 2.2 строится диаграмма усилий, которые пока­зываются в масштабе.

В случае применения неправильных приемов управления грейфером в отдельных операциях эксперимент следует повторить.

2 Определить расход мощности на зачерпывание материала.

Для расчета используется экспериментальный график S_з = f(t) за время t_з. Для определения S_{з э} график приводится в виду, показанному на рисунке 2.2.

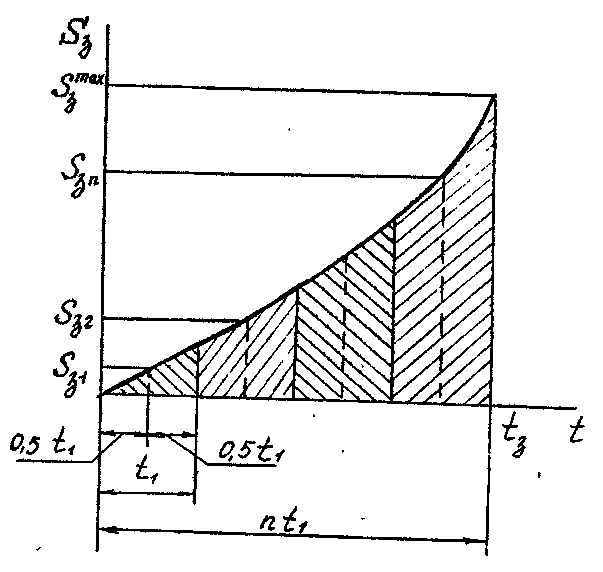

Рисунок 2.2.- График к определению S_{з э}

Для этого участок t_з разбивается на равные отрезки t_з , при этом

t_з = nt_i ,

где n - число отрезков.

Тогда формула (2.7) примет вид

, (2.9)

где S_зi - значения усилий, соответствующие серединам временных участков длительностью t_i (рис. 2.2).

Для повышения точности расчета реко­мендуется n .

Скорость V_з определяется из выражения (2.8)

. (2.10)

Значения l_max и l_min определяются путем замеров на грей­фере. Мощность P_зач определяется по формуле (2.6).

3 Определить требуемую мощность привода замыкающей лебедки.

Расчет выполняется по формуле (2.5), при этом принимается S (см.рис. 2.2).
