Прямозубые и косозубые цилиндрические шестерни

Передаточное отношение i :

Делительные диаметры шестерен: для прямозубых d _д = mZ для косозубых d _д = m _sZ = mZ / cos β

Шаг и модуль: m = t / π;  m _s = t _s / π;   t _s = t / cos β;   m _s = m / cos β

Межцентровое расстояние:

для прямозубых

для косозубых

Расчет базируется на известной формуле Герца для контактного сжатия цилиндров с параллельными осями:

Характерными особенностями контактного сжатия являются: а) весьма ограниченная площадь контакта я а связи с этим высокие напряжения; б) объемный характер напряженного состояния; в) эллиптическая эпюра контактных напряжений, распространяющаяся только на зону контакта Теоретически интенсивность нагрузки:

31. Причины и виды разрушения зубьев червячных передач; критерии их работоспособности и расчета.

В червячной передаче имеет место молекулярно-механическое изнашивание. При больших контактных напряжениях или удельных давлениях происходит разрушение защитных плёнок и пластическое деформирование, в результате силы молекулярного сцепления приводят к схватыванию. Процесс возникновения и развития повреждений поверхностей трения вследствие схватывания в технике называется заеданием. Ускоренное повышение температуры во время схватывания прямо пропорционально скорости скольжения, коэффициенту трения, контактному напряжению, а также обратно пропорционально суммарной скорости контактирующих точек относительно зоны контакта и приведённому радиусу кривизны.

Работоспособность червячной передачи ограничивается:

1) стойкостью рабочих поверхностей зубьев;

2) изгибной прочностью зубьев;

3) предельной допустимой температурой масла или корпуса;

4) прочностью и жесткостью червяка.

В червячной паре менее прочным элементом является зуб колеса, для которого возможны все виды разрушений и повреждений, встречающиеся в зубчатых передачах.

Виды разрушений зубьев:

- заедание; особо опасно при колесах из твердых безоловянистых бронз и чугуна. Слабой формой заедания является намазывание витков червяка бронзой (сечение зуба постепенно уменьшается, но передача продолжает работать еще длительное время), а опасной формой – задир контактирующихся поверхностей в виде борозд параллельно скорости скольжения с последующим катастрофическим изнашиванием и повреждением зубьев колеса частицами, приварившимися к виткам червяка. Этот вид разрушения зубьев встречается наиболее часто в передачах с колесами из безоловянных бронз (алюминиевых) и серых чугунов. Для предупреждения заедания рекомендуют тщательно обрабатывать поверхности витков и зубьев, применять материалы с высокими антифрикционными свойствами, применять масла с противоизносными и противозадирными присадками (И-Г-С-220, И-Т-С-320, И-Т-Д-100).

- усталостное выкрашивание; в передачах с колесами из оловянных бронз (мягкие материалы) наиболее опасно усталостное выкрашивание рабочих поверхностей зубьев колеса.

- изнашивание зубьев; происходит по той же причине, что и заедание, а также при ухудшении условий смазывания (загрязнении смазочного материала), точности монтажа, длительной работе с частыми пусками и остановками пе­редачи, а также от значений контактных напряжений;

- изломы зубьев колеса; наблюдаются после их изнашивания, чаще при наличии динамических нагрузок.

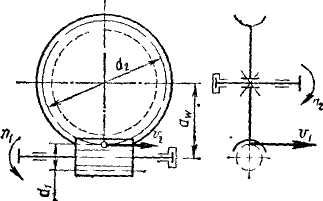

Червячная передача (рис. 5.1) относится к передачам зацепления с перекрещивающимися осями валов. Угол перекрещивания обычно равен 90°. Возможны и другие углы, отличные от 90°, однако такие передачи применяют редко.

Рис.5.1 Рис.5.2

Движение в червячных передачах преобразуется по принципу винтовой пары или по принципу наклонной плоскости. Достоинства, недостатки и применение червячных передач Достоинства: 1. Плавность и бесшумность работы. 2. Компактность и сравнительно небольшая масса конструкции. 3. Возможность большого редуцирования, т. е. по лучения больших передаточных чисел (в отдельных случаях в несиловых передачах до 1000). 4. Возможность получения самотормозящей передачи, т. е. допускающей передачу движения только от червяка к колесу. Самоторможение червячной передачи позволяет выполнить механизм без тормозного устройства, препятствующего обратному вращению колеса. Недостатки: 1. Сравнительно низкий К. П. Д. вследствие скольжения витков червяка по зубьям колеса. 2. Значительное выделение теплоты в зоне зацепления червяка с колесом. 3. Необходимость применения для венцов червячных колес дефицитных антифрикционных материалов. 4. Повышенный износ и склонность к заеданию. Применение. ^ Червячные передачи применяют при небольших и средних мощностях, обычно не превышающих 100 кВт. Применение передач при больших мощностях неэкономично из-за сравнительно низкого К. П. Д.и требует специальных мер для охлаждения передачи во избежание сильного нагрева. Червячные передачи широко применяют в станках, прокатном оборудовании, подъемно-транспортных машинах, троллейбусах и т. д. При проектировании передач, состоящих из зубчатых и червячных пар, червячную пару рекомендуется применять в качестве быстроходной ступени, так как при увеличении окружной скорости червяка создаются более благоприятные условия для образования устойчивого масляного клина в червячном зацеплении и, следовательно, уменьшаются потери на трение. ^ Червячные передачи во избежание их перегрева предпочтительно использовать в приводах периодического (а не непрерывного) действия.

После подстановки и преобразований получим (5.31) Здесь дополнительно введен К_Н — коэффициент нагрузки, учитывающий неравномерность распределения нагрузки вследствие деформации деталей передачи, а также дополнительные динамические нагрузки, _пр — приведенный радиус кривизны профилей витков червяка и зубьев колеса в полюсе зацепления. Учитывая, что межосевое расстояние , решаем формулу (5.31) относительно межосевого расстояния . (5.32)

32. Кинематика червячной передачи, передаточное число; скорость скольжения в зацеплении.
