4.5.5 Расчёт зубьев на изгиб

Наклонное расположение зубьев увеличивает их прочность на изгиб и уменьшает динамические нагрузки. Это учитывается введением в расчётную формулу прямозубых передач поправочных коэффициентов и . Формула проверочного расчёта косозубых передач

(2.3.41),

где YF - коэффициент формы зуба выбирают по эквивалентному числу зубьев zv; - коэффициент, учитывающий наклон зуба; - коэффициент распределения нагрузки по ширине венца определяют по аналогии с прямозубыми передачами; = 0,81-0,91 - коэффициент распределения нагрузки между зубьями; - коэффициент нагрузки, учитывающий дополнительные динамические нагрузки =1,2 при твердости зубьев не больше 350НВ, = 1,1 при твердости зубьев более 350 НВ. Нормальный модуль зубьев mn определяют по аналогии с прямозубыми передачами. При некоторых средних значениях коэффициентов получим формулу для приближенного определения модуля косозубых передач

(2.3.42),

и для шевронных передач

(2.3.43),

При проверке по формуле (2.3.41): можно получить значительно меньше , что не является недопустимым, так как нагрузочная способность большинства передач ограничивается контактной прочностью, а не прочностью на изгиб.Если расчётное значение превышает допускаемое, то применяют колёса, нарезанные с положительным смещением инструмента, или увеличивают m; > означает, что в передаче из данных материалов решающее значение имеет не контактная прочность, а прочность зубьев на изгиб. На практике к таким передачам относятся передачи с высокой твёрдостью рабочих поверхностей зубьев – 51…63HRCэ (цементация, нитроцементация, азотирование). Проектировочный расчёт таких передач следует выполнять с целью обеспечения прочности зубьев на изгиб по форме определения минимально допустимого модуля m, а затем выполнить проверочный расчёт зубьев на контактную прочность.

24. Принципы и виды разрушения зубьев зубчатых передач; критерии их работоспособности и расчета.

Силы в зацеплении цилиндрических прямозубых и косозубых колес. Вывод формул.

При работе зубчатых передач возникают силы, знание ко­торых необходимо для расчета на прочность зубьев колес, ва­лов и их опор. Силы определяют при статическом нагружении, без учета ошибок изготовления и деформаций деталей.

Эти явления учитываются соответствующими коэффици­ентами при определении расчетной нагрузки на передачу. Силами трения также пренебрегают вследствие их малости. Силы в зацеплении определяют в полюсе зацепления П, предполагая, что вся нагрузка передается одной парой зубьев.

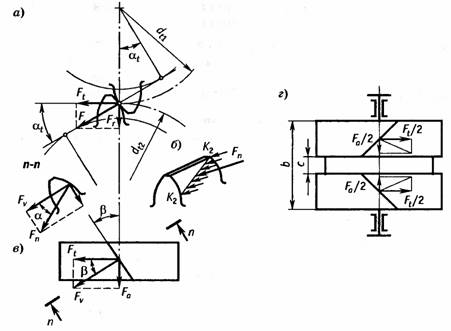

Распределенную нагрузку по линии контакта К₂К₂ заме­ним результирующим вектором F_n. Вектор F_n, рас­кладывается по осям координат в окружном F_t, в радиальном F_r и в осевом F_а направлениях. На рис. представлены силы в торцовом сечении косозубого колеса.

Окружную силу определяют через заданный вращающий момент на шестерне T₁(Н • м)

Радиальную силу F_r, осевую F_а, результирующую F_n силы находят через окружную F_t:

Где угол зацепления в торцовой плоскости, у прямозубой передачи β=0, α=α_t=20º, F_а=0. У шевронной передачи осевые силы уравновешиваются.
