4 Эскизная компоновка редуктора
4.1 Определение диаметров участков вала:
а) для быстроходного вала:
Из таблицы 19.28/2/ определяем диаметр вала электродвигателя
d1=30мм из таблицы 19.28/2/ опред. d-вала электродвигателя.
Диаметр вала
По таблице 19.1/2/ принимаем d=26мм
По таблице3.1/2/ tкон=2,0 r=2,5
По таблице 19.1/2/ принимаем диаметр под подшипник dп=30 мм

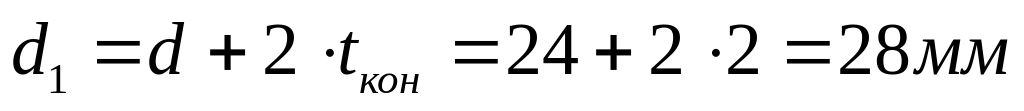

Диаметр упорного буртика
По таблице 19.1/2/ принимаем dбп=40мм
б) для тихоходного вала:
По таблице 19.1/2/ принимаем d=50мм
По таблице 3.1/2/ tцил=3,5 r=2,5
По таблице 19.1/2/ принимаем dБП=dК=60мм
Диаметр ступицы колеса
По таблице 19.1/2/ принимаем dСТ=95мм
4.2 Выбор подшипников.
Для конической передачи по ГОСТ333–79 назначаем роликовые конические однорядные подшипники (таблица 19.24/2/):
– для быстроходного вала № 7209, схема установки – «врастяжку»
– для тихоходного вала № 7209, схема установки – «враспор»
4.3 Длины участков валов.
а) для тихоходного вала:
Длина посадочного конца вала
По таблице 19.1/2/ принимаем lМТ=70мм
Длина цилиндрического участка вала
По таблице 19.1/2/ принимаем 0,15·d=6,75мм
Длина промежуточного участка вала
По таблице 19.1/2/ принимаем lКТ=55мм
Длина ступицы колеса
По таблице 19.1/2/ принимаем lСТ=72мм
Диаметр резьбы на конце вала
Стандартное значение dР=М36
Длина резьбы
б) для быстроходного вала:
Длина посадочного
конца вала
По таблице 19.1/2/ принимаем lМБ=40мм
Длина участка d1
Диаметр резьбового участка dп
Остальные размеры валов выявляются при вычерчивании компоновочной схемы.
5 РАСЧЕТ ВЫХОДНОГО ВАЛА РЕДУКТОРА
5.1Определение опорных реакций
Рисунок 5.1 Определение опорных реакций на тихоходном валу.

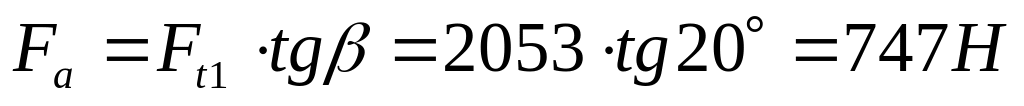

Ft1=2053Н Ft2=2340Н

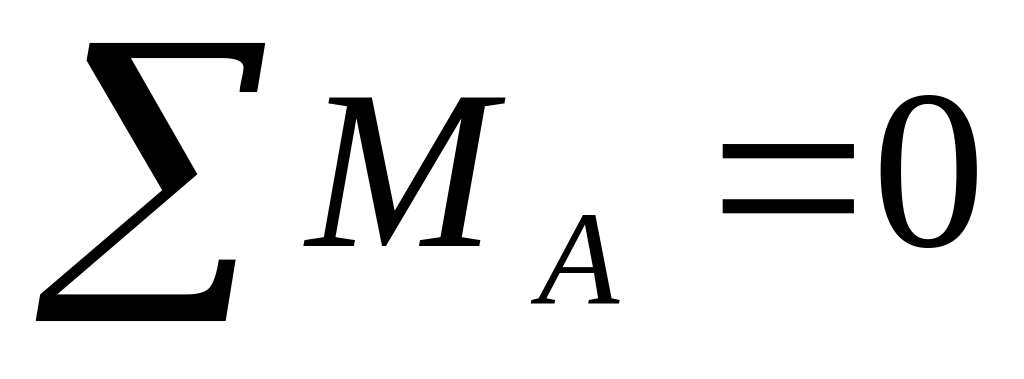

Вертикальная плоскость
Проверка
Горизонтальная плоскость
Проверка

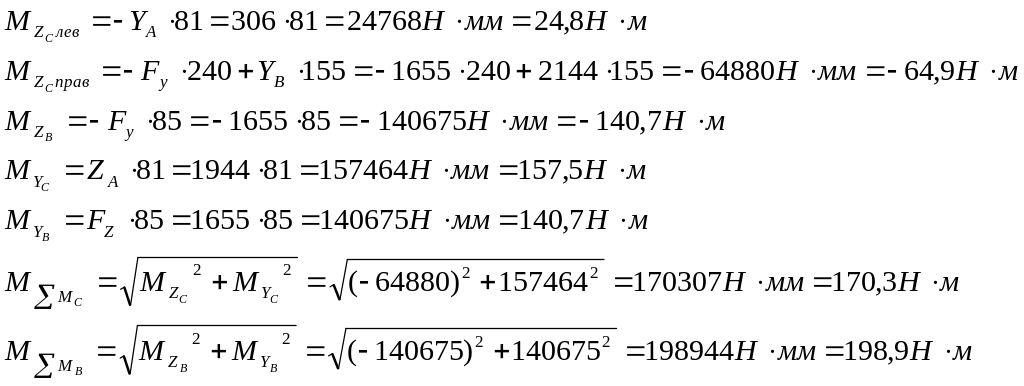

5.2 Построение эпюр моментов
5.3 Проверочный расчёт выходного вала
Определяем запас
сопротивлению усталости по изгибу
Выбираем для выходного вала сталь 40 с улучшением
σв=700МПа σТ=400МПа
По рекомендациям 15.6/1/
ψσ=0,1 ψτ=0,05
По таблице 15.1/1/
Кσ=1,85 Кτ=1,4
По рисунку 15.5/1/
Кd=0,78
По рисунку 15.6/1/
КF=1
Рисунок 5.1 Построение эпюр моментов.
По рекомендациям 15.5/1/
σm=0
τ-1=(0,2…0,3)· σв=0,25·700=175МПа
Статическая прочность
6
РАСЧЕТ ПОДШИПНИКОВ КАЧЕНИЯ
6.1 Расчет подшипников тихоходного вала.
Расчет подшипников ведем по наиболее нагруженной опоре В.
Из таблицы 19.24/2/ выбираем однорядные конические роликовые подшипники 7209
d=45мм Т=179,7мм
D=85мм В=19мм
с=16мм α=11...16°
Сr=50кН С0r=33кН
l=0,41
Способ установки подшипников – «враспор»
Находим отношение:
По таблице 16.5/1/
Х=0,4
По таблице 19.24/2/
Y=1,45
Находим эквивалентную нагрузку
По рекомендации к формуле 16.29/1/
KT=1 – температурный коэффициент
Kδ=1 – коэффициент безопасности

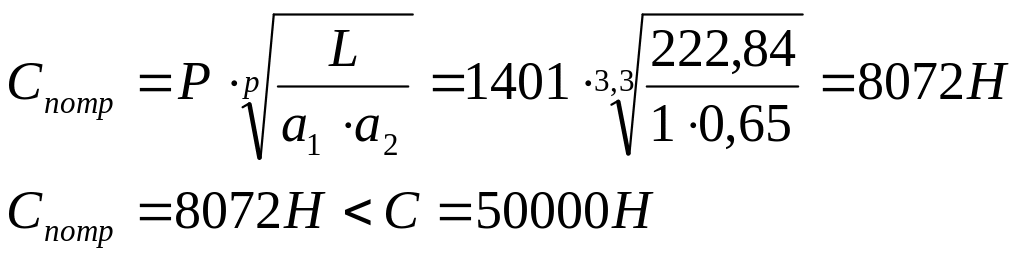

Определяем динамическую грузоподъемность
L – ресурс (млн. об.)
P – эквивалентная нагрузка
p=10/3 – показатель степени
а1 – коэффициент надёжности
а2 – коэффициент совместного влияния качества металла и условий эксплуатации
По рекомендациям на странице 333/1/
а1=1
По таблице 16.3/2/
а2=0,65

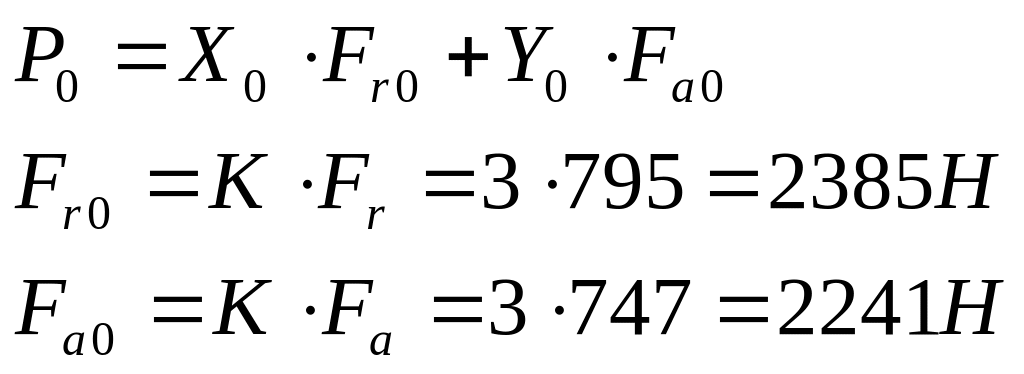

Определяем статическую грузоподъёмность
К=3 – коэффициент динамичности
По таблице 19.24/2/ Y0=0,8
По рекомендациям на странице 337/1/ Х0=0,5
Условия выполняются.
