5. Требования охраны труда по окончании работы.

5.1. Привести в порядок рабочее место.

5.2. Проветрить помещение, закрыть окна, фрамуги, выключить свет.

5.3. Отключить от электросети электрические приборы.

Вопрос № 2. Экспериментальная часть (50 мин).

Преподаватели делят группу на две подгруппы для детальной проработки экспериментальной части. Обучаемые под руководством преподавателя должны:

1. Ознакомиться с устройством лабораторной установки (3 мин).

2. Получить у преподавателя замкнутый сосуд из нержавеющей стали и два стальных баллона с испытуемой жидкостью (2 мин).

3. Проверить уровень воды в термостате 9 и поместить в него баллоны с манометром 3, а также баллон с мерной бюреткой и контрольным термометром 4 (5 мин).

4. Записать при комнатной температуре показания манометра и уровня жидкости в мерной бюретке 2 (3 мин).

5. Установить на контактном термостате 7 температуру 30 ⁰С и включить термостат в электросеть (1 мин).

6. При достижении заданной температуры воды в термостате выдерживать баллоны в течение 20 минут и наблюдать по манометру 1 за давлением, увеличением объема по бюретке 2 и за температурой жидкости внутри баллона (10 мин).

7. Произвести аналогичные испытания при температурах 40, 50, 60 и 70 ⁰С (22 мин).

8. Произвести обработку опытных данных и результаты занести в табл. 1 (4 мин).

Таблица № 1

Результаты замеров повышения давления в нагреваемом аппарате, заполненном горючей жидкостью

№ п/п	Показатели	Полученные значения при температурах, К
		293	303	313	323	333
11.	Общее давление в баллоне, мПа экспериментальное; расчетное.
2	Увеличение объема жидкости в баллоне, см3
3.	Справочные коэффициент объемного расширения жидкости, по прил. 1, К
4.	Расчетный коэффициент объемного расширения жидкости по формуле, К
5.	Расчетное приращение давления по формуле, мПа.

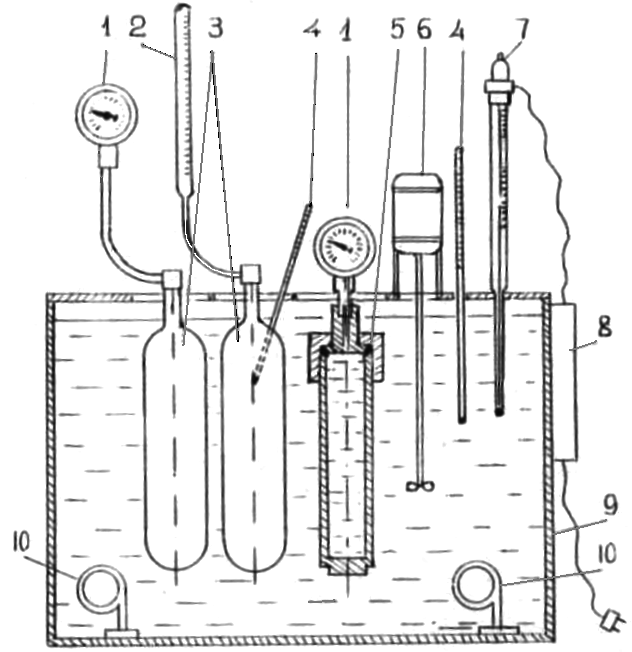

Рис.1. Схема лабораторной установки для исследования повышения давления в нагреваемом аппарате.

1 - манометр; 2 - измерительная бюретка; 3 - баллоны с испытуемой жидкостью; 4 - контрольный термометр; 5 – сосуд из нержавеющей стали с испытуемой жидкостью; 6 - электродвигатель мешалки; 7 - контактный термометр; 8 - реле; 9 - сосуд термостата; 10 - электронагревательный элемента.

Вопрос № 3. Оформление и защита отчета (75 мин).

Преподаватели контролируют работу обучаемых по оформлению отчета.

Отчет по работе должен содержать:

1. Наименование и цель работы (3 мин).

2. Принципиальную схему установки (7 мин).

3. Результаты измерений и обработки экспериментальных данных по определению общего давления в баллонах Р_общ (5 мин).

4. Результаты наблюдений увеличения объема жидкости V_m (7 мин).

5. Результаты расчета коэффициента объемного расширения жидкости  (5 мин).

6. Результаты расчета приращения давления Р (3 мин).

7. Выводы по работе (5 мин).

Преподаватели принимают отчет по лабораторной работе в подгруппах (40 мин).

Заключительная часть (10 мин).

Преподаватели делают обобщенный вывод по проведенному занятию, анализируют работу группы на занятии, отмечают положительные и отрицательные стороны, выставляют оценки в журнал, отвечают на вопросы курсантов, устанавливают сроки сдачи отчетов. Курсантов, которые показали неудовлетворительные знания приглашают на консультацию.
