5.2. Проведение экспериментальных исследований
Испытание работающей камеры по указанию преподавателя проводится в течение 60-90 мин замером параметров через каждые 10 мин. Регистрируют температуры с помощью комбинированного цифрового прибора, подключенного к термопарам, номера и схема распределения которых в камере приведена на рис. 3. Переключение термопар производится, пакетным переключателем. 3апись показаний прибора должна проводиться после установления цифр не менее чем через 10 секунд после момента переключения. Сразу после замера температур необходимо войти в камеру и визуально снять показания психрометров в трех точках объема камеры и отметить в табл. 2. Дверь в камеру должна открываться только для входа и выхода на короткое время.
5.3. Обработка результатов эксперимента
По данным табл. 1 построить график изменения температуру воздуха в камере по её высоте tком= f (Hном) для каждой серии замеров.
По данным табл. 1 построить график изменения температур воздуха в характерных точках 1, 2, 8 и температуры кипения холодильного агента (точка замера 9) в течение эксперимента.
По температурам сухого воздуха в камере (точки 1, 2, 8 табл. 1) и значениям относительной влажности воздуха в этих точках (табл. 2) для заключительной серии замеров построить процессы изменения параметров воздуха в камере на диаграмме J – d влажного воздуха.

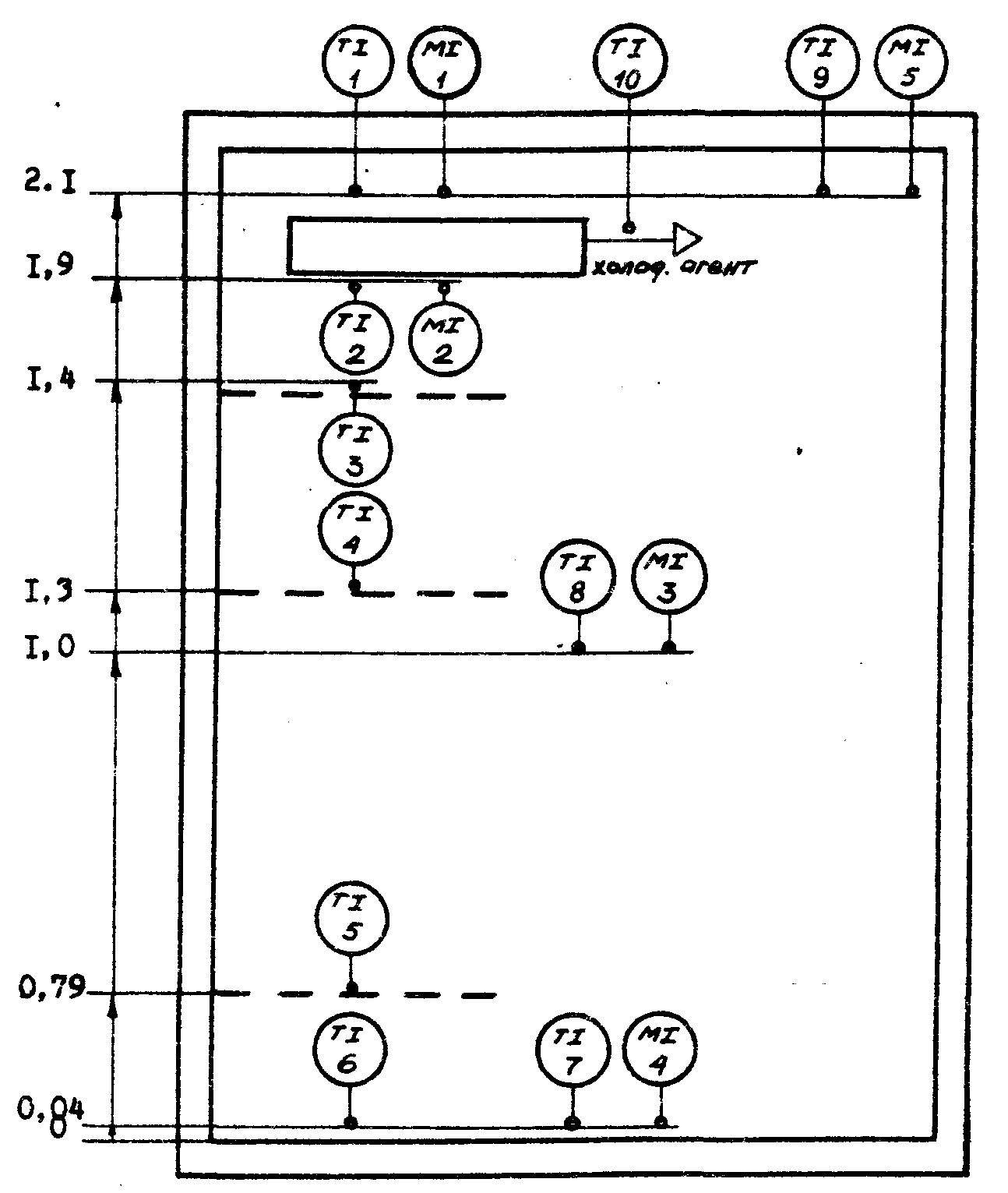

Рис. 3. Схема расположения термопар и психрометров в камере
- психрометр я его порядковый номер
- термопара и её порядковый номер
Таблица 1
Показания прибора
Номер термопар по рис.3 |
Время с момента включения машины, мин |
|||||||||||||||||
5 |
10 |
15 |
20 |
25 |
30 |
|
|
|
||||||||||
|
0С |
|
0С |
|
0С |
|
0С |
|
0С |
|
0С |
|
|
|
|
|
|
|
№ 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ 3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ 4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ 5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ 6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ 7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ 8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№ 9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2
Показания психрометра
Номер психрометра по рис. 3 |
Время с момента включения машины, |
|||
10 минут |
20 минут |
30 минут |
|
|
№ 1 |
|
|
|
|
№ 2 |
|
|
|
|
№ 3 |
|
|
|
|
№ 4 |
|
|
|
|
№ 5 |
|
|
|
|
