Коммутационные аппараты это-(выкл., выкл.нагрузки, разъединитель ,короткозамыкатель, отделитель) используют для формирования схемы выдачи мощности от эл. станции ее передачи на расстоянии схемы, эл снабжения потребителя.
Разъединители применяются для- коммутации обесточенных с помощью выкл . участков токоведущих систем , для переключения присоединения распределительных устройств с одной ветви на другую без не нагруженных силовых трансформаторов и коротких линий.
Отделители служат для- отключения обесточенной цепи высокого напряжения за малое время ( не более 0.1 секунда)
Короткозамыкатели служат для- создания короткого замыкания в цепи высокого напряжения.
5 Измерительные трансформаторы тока и напряжения применяются для-
непрерывного контроля за этими параметрами эл . цепи в качестве датчика сигнала ее состояния, восприятие устройствами защиты и автоматики , применение ТТ , и ТН, при высоких напряжениях и больших токов.
Отключающая способность ВВВ при увеличении Zв- уменьшается
Выравнивание распределения напряжения по разрывам выключателя при напряжении промышленной частоты можно получить путем- шунтирования разрыва конденсаторами, резисторами.
Шунтирующие резисторы в ВВ выполняют функции - 1 .для ограничения скорости восстановления напряжения на контактах в нормальном режиме при отключении тока короткого замыканя.2. для ограничения коммутационных перенапряжений при отключений ненагруженных трансформаторов , ЛЭП.З. для ограничения коммутационного перенапряжения при включении ненагруженных трансформаторов , ЛЭП.4. выравнивание распределенного напряжения по разрывам выключателя.
Увеличение давления воздушной среды в дугогасительной камере- повышает способность выключателя (коммутационные)
Деионизация воздушной среды в ВВВ в большей степени зависит от -влажности, давления, температуры.

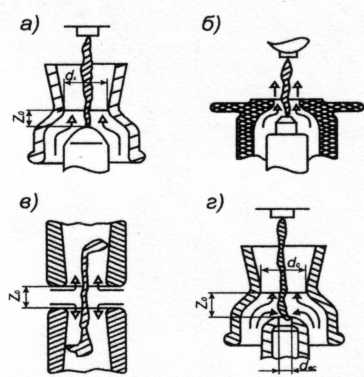

Система воздушного дутья приведена на рисунке
а),б)- одностороннее продольное дутье в) двухстороннее продольное ,г) несимметричное продольное.
Элегазовые выключатели . Автокомпенсированые элегазовые выкл.
1 Основная особенность элегазового выключателя заключается в следующем-
заключается в уменьшении габаритов и увеличении отключающей способности ( дугогасящая среда - элегаз , две ступени давления , ступени продольного дутья )
2 Недостатки элегазового ВВ с двумя ступенями давления -низкая скорость возобновления работоспособности , в результате чего необходимо использовать резервные выключатели (наличие большого объема меди, обуславливает разбрызгивание по стенам выключателя , ухудшает электроизоляционные свойства).
3 Изменение давления элегаза в камере сжатия автокомпрессионного выключателя зависит то: увеличение давления , увеличение эффективности
гашения дуги, уменьшение скорости выталкивания дуги (использование резерва с относительно высоким давлением элегаза из которого газ номинального отключения дутьевого клапана поступает к соплам , повышение исходного давления на входе в сопла по средствам специального устроенного компрессионного устройства) .Определенного ухода поршневой системы , разрежения элегаза в области сопла , теплового воздействия дуги.
4 Повышению отключающей способности газовых выключателей способствуют:
1. увеличение числа дугогасительных разрядов .
2. снижение волнового сопротивлении линии.
З. повышения давления дугогасящей среды .
4. шунтирование выключатели резистором.
5. шунтирование выключателя конденсатором.
Эффективность гашения дуги при магнитном дутье зависит от:- скорости движения дуги, конструктивных параметров , условий нагрева узкоцелевого канала в процессе дугогашения.
На скорость движения дуги в элегазовом дугогасительном устройстве
влияет- ток , индукция магнитного поля , давление элегаза в камере , материала и конструктивных параметров дугогасительной катушки и электродов.
7 Свойства материала контактов влияют на-
1.экономичность и ресурс выключателя.
2. надежность( стойкость к свариванию ) ,высокая дугостойкость, механическая прочность.
3. эффективность.
4. дуговую эрозию .
5. скорость движения дуги.
6. электрическая прочность.
Коммутационный ресурс элегазовых дугогасительных устройств с магнитным дутьем в большей степени зависит от- давления газа и конструкции параметров.
Повышение давления в камере элегазового ДУ способствует-
1. росту отключающей способности .
2. снижению скорости движения дуги.
З. увеличение дуговой эрозии контактов .
4. усиливание элегаза.
