Вопрос 5. Заземление электроустановок до 1кВ. Дать определение системы tn-s

Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Защитное заземление - Заземление частей электроустановки с целью обеспечения электробезопасности.

Система TN Питающие сети системы TN имеют непосредственно присоединенную к земле точку. Открытые проводящие части электроустановки присоединяются к этой точке посредством нулевых защитных проводников. В зависимости от устройства нулевого рабочего(N) и нулевого защитного(PE) проводников различают следующие три типа системы TN: система TN-S - нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе; система TN-C-S - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике в части сети; система TN-C - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике по всей сети

Билет 7.

Вопрос.1. Типовой объем работ по ремонту электродвигателей на напряжение 0,4кВ.

1.1.2. Система технического обслуживания и ремонта электроустановок представляет собой совокупность взаимосвязанных организационно-технических мероприятий, средств, документации технического обслуживания и ремонта и исполнителей для обеспечения длительной работоспособности этих установок. 1.1.3. Сущность системы технического обслуживания и ремонта состоит в том, что после определенной наработки работоспособность электроустановок восстанавливается путем проведения осмотров, проверок, испытаний и ремонтов, чередование и периодичность которых определяется назначением, конструктивными и технологическими особенностями, условиями эксплуатации и требованиями по надежности. 1.1.4. Положение о системе технического обслуживания и ремонта определяет порядок планирования и организации работ, ведение организационной нормативно-технической документации, предусматривает для каждого вида электроустановок основные ремонтные нормативы (ремонтный цикл и его структуру, типовые объекты работ и трудоемкость по всем видам ремонта, складской резерв оборудования, запасных частей и комплектующих изделий, расход материалов). 1.1.5. Основными целями системы технического обслуживания и ремонта являются: сокращение простоев технологического оборудования; проведение организационно-технических мероприятий по эксплуатации и ремонту электроустановок, направленных на поддержание работоспособности и предупреждение преждевременного выхода их из строя; улучшение качества обслуживания и ремонта при минимальных капитальных вложениях, затратах времени, трудовых, материальных и финансовых ресурсах; повышение организационного уровня технического обслуживания и ремонта, ответственности персонала. 1.2. Виды технического обслуживания и ремонта 1.2.1. Система технического обслуживания и ремонта предусматривает следующие виды плановых работ (ГОСТ 18322-78): техническое обслуживание (ТО); текущий ремонт (Т); капитальный ремонт (К). 1.2.2. Техническое обслуживание - это комплекс работ для поддержания работоспособности или исправности электроустановок в процессе эксплуатации, при хранении, ожидании и транспортировке. Техническое обслуживание предусматривает: осмотр, систематическое наблюдение и выявление неисправностей; эксплуатационный уход за электрооборудованием (пополнение смазки, чистка, проверка состояния систем охлаждения и т.п.); контроль (проверка, испытание) режимов работы и надежности в соответствии с требованиями действующих правил и норм, производственных инструкций; устранение мелких дефектов, подтяжка расслабленных креплений и деталей. 1.2.3. Осмотр (ОС) - это операция контроля и поддержания исправности электроустановок с большой трудоемкостью ремонта. Во время осмотра проводится: проверка состояния оборудования и сетей; выявление дефектов эксплуатации и несоответствия требованиям правил безопасности; уточнение состава и объема работ, подлежащих выполнению при текущем и капитальном ремонтах. 1.2.4. Проверка (испытание) (ПР) - это контроль работоспособности и безопасности электроустановок в период между двумя очередными плановыми ремонтами, проводимыми с целью своевременного обнаружения и предупреждения возникновения аварийной ситуации. 1.2.5. Текущий ремонт - это вид ремонта, выполняемый для обеспечения или восстановления гарантированной работоспособности электрооборудования (линии электропередачи) и состоящий в замене и (или) восстановлении отдельных частей. Текущий ремонт требует остановки оборудования и отключения сетей. 1.2.6. Капитальный ремонт - это вид ремонта, выполняемый для восстановления исправности и полного (или близкого к полному) восстановления ресурса электрооборудования (линии электропередачи) с заменой или восстановлением любых его частей, включая базовые. Капитальный ремонт требует остановки оборудования и отключения сетей. После окончания капитального ремонта производится полная программа испытаний согласно нормам. 1.2.7. Неплановый ремонт - это ремонт, выполнение которого оговорено в нормативной документации, но осуществляемый в неплановом порядке. Неплановый ремонт проводится с целью устранения последствий отказов или повреждений в результате аварии. Примечание. По каждой аварии в электроустановках должно быть проведено расследование и составлен акт расследования в соответствии с "Типовой инструкцией по расследованию и учету нарушений в работе объектов энергетического хозяйства предприятий и организаций нефтяной промышленности" РД 39-10-1152-84.

Вопрос.2. Назначение, устройство и принцип действия газовой защиты трансформатора.

Газовая защита применяется на трансформаторах, автотрансформаторах, реакторах и других электрических аппаратах, помещенных в заполненный маслом бак с расширителем; она реагирует на все повреждения внутри бака трансформатора, при которых происходит выделение газа, ускоренное перетекание масла или смеси масла с газом из бака в расширитель, а также на снижение уровня масла.

Вопрос.3. Конструкция и принцип действия масляного выключателя У-110-2000-50У1.

Выключатель типа У-110-2000-50 У1 предназначен для коммутации электрических цепей при нормальных и аварийных режимах. Устанавливается в открытых распределительных устройствах станций и подстанций энергетических систем на номинальное напряжение 110 кВ переменного тока частотой 50 Гц.    Выключатель управляется электромагнитным приводом типа ШПЭ-46 или пневматическим приводом типа ШПВ-46. Снабжен встроенными трансформаторами тока типа ТВ110-II У2 и вводами категории А или Б по длине пути утечки внешней изоляции по ГОСТ 9920-75.

Структура условного обозначения

У-110-Х-2000-50 У1:  У - серия;  110 - номинальное напряжении, кВ;  Х - категория по длине пути утечки внешней изоляции (А и Б) по  ГОСТ 9920-75;  2000 - номинальный ток, А;  50 - номинальный ток отключения, кА;  У1 - климатическое исполнение и категория размещения по ГОСТ  15150-69 и ГОСТ 15543-70. Привод ШПХ-46:  Ш - помещенный в шкаф;  П - привод;  Х - Э - электромагнитный, В - пневматический;  46 - номер модели. Трансформатор тока ТВ110-II У2:  Т - трансформатор;  В - встроенный;  110 - номинальное напряжение, кВ;  II - номер конструктивного варианта исполнения;  У2 - климатическое исполнение и категория размещения по ГОСТ  15150-69 и ГОСТ 15543-70.

Условия эксплуатации

Принцип работы выключателя основан на гашении дуг, возникающих между контактами при коммутации токов в трансформаторном масле, которое выполняет функции изолирующей и гасящей сред. При отключении выключатель работает по двухступенчатому циклу: при расхождении контактов в четырех разрывах камер каждого полюса гасятся дуги и прерывается цепь основного тока, продукты разложения масла от действия дуг выдуваются через поперечные щели этих камер; при расхождении контактов траверс и контактов камер прерывается ток, протекающий через шунты.    Выключатель представляет собой быстродействующий коммутационный аппарат, состоящий из трех полюсов, заполненных трансформаторным маслом, и управляемый подвесным пневматическим приводом либо подвесным электромагнитным приводом.

Вопрос.4. Классификация взрывоопасных зон по ПУЭ (В-Iг).

Зоны класса В-1г — пространства у на­ружных установок: технологических установок, содержащих горючие газы или ЛВЖ (за исключе­нием наружных аммиачных компрессорных уста­новок, выбор электрооборудования для которых производится согласно 7.3.64), надземных и под­земных резервуаров с ЛВЖ или горючими газами (газгольдеры), эстакад для слива и налива ЛВЖ, открытых нефтеловушек, прудов-отстойников с плавающей нефтяной пленкой и т.п.

Электроустановки во взрывоопасных зонах

К зонам класса В-1г также относятся: простран­ства у проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами классов B-I, B-Ia и В-I (исключение — проемы окон с заполнением стеклоблоками);

пространства у наружных ограждающих кон­струкций, если на них расположены устрой­ства для выброса воздуха из систем вытяжной вентиляции помещений со взрывоопасными зонами любого класса или если они находятся в пределах наружной взрывоопасной зоны; про­странства у предохранительных и дыхательных клапанов емкостей и технологических аппаратов с горючими газами и ЛВЖ.

Для наружных взрывоопасных устано­вок взрывоопасная зона класса B-Ir считается в пределах до:

а) 0,5 м по горизонтали, и вертикали от про­емов за наружными ограждающими конструк­циями помещений со взрывоопасными зонами классов B-I, B-Ia, В-II;

б) 3 м по горизонтали и вертикали от закры­того технологического аппарата, содержащего горючие газы или ЛВЖ; от вытяжного вентиля­тора, установленного снаружи (на улице) и об­служивающего помещения со взрывоопасными зонами любого класса;

в) 5 м по горизонтали и вертикали от устройств для выброса из предохранительных и дыхательных клапанов емкостей и технологиче­ских аппаратов с горючими газами или ЛВЖ, от расположенных на ограждающих конструкциях зданий устройств для выброса воздуха из си­стем вытяжной вентиляции помещений с взры­воопасными зонами любого класса;

г) 8 м по горизонтали и вертикали от резер­вуаров с ЛВЖ или горючими газами (газголь­деры); при наличии обвалования — в пределах всей площади внутри обвалования;

д) 20 м по горизонтали и вертикали от места открытого слива и налива для эстакад с откры­тым сливом и наливом ЛВЖ.

Эстакады с закрытыми сливно-наливными устройствами, эстакады и опоры под трубопрово­ды для горючих газов и ЛВЖ не относятся к взры­воопасным, за исключением зон в пределах до 3 м по горизонтали и вертикали от запорной ар­матуры и фланцевых соединений трубопроводов, в пределах которых электрооборудование должно быть взрывозащищенным для соответствующих категории и группы взрывоопасной смеси.

Вопрос.5. Заземление электроустановок до 1кВ. Дать определение системы TN-C-S.

система TN – C - S - система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания

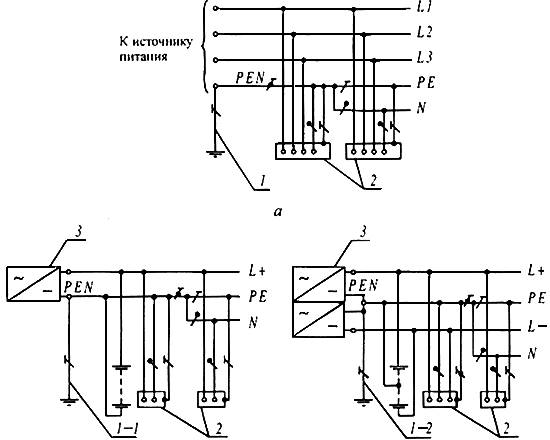

Рис.1.7.3. Система TN – C - S переменного (a) и постоянного (b) тока.

Нулевой защитный и нулевой рабочий проводники совмещены в одном

проводнике в части системы:

1 - заземлитель нейтрали источника переменного тока;

1-1 - заземлитель вывода источника постоянного тока;

1-2 - заземлитель средней точки источника постоянного тока;

2 - открытые проводящие части;

3 - источник питания

Билет 8.

Вопрос.1. Классификация электрических машин по способу возбуждения, область применения.

Ток, протекающий в обмотке возбуждения основных полюсов, создает магнитный поток. Электрические машины постоянного тока следует различать по способу возбуждения и схеме включения обмотки возбуждения.

Генераторы постоянного тока могут выполняться с независимым, параллельным, последовательным и смешанным возбуждением. Следует заметить, что теперь применение в качестве источников энергии генераторов постоянного тока очень ограничено.

Обмотка возбуждения генератора постоянного тока с независимым возбуждением получает питание от независимого источника — сети постоянного тока, специального возбудителя, преобразователя и др. (рис. 1, а). Эти генераторы применяются в мощных системах, когда напряжение возбуждения должно быть выбрано отличным от напряжения генератора, в системах регулирования скорости вращения двигателей, которые питаются от генераторов и других источников.

Значение тока возбуждения мощных генераторов составляет 1,0—1,5% от тока генераторов и до десятков процентов для машин мощностью порядка десятков ватт.

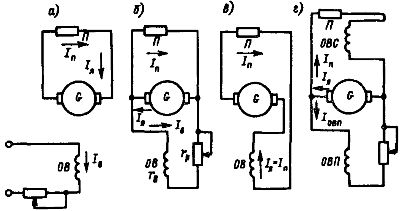

Рис. 1. Схемы генераторов постоянного тока: а — с независимым возбуждением; б — с параллельным возбуждением; в — с последовательным возбуждением; г — со смешанным возбуждением П — потребители

У генератора с параллельным возбуждением обмотка возбуждения включается на напряжение самого генератора (смотрите рис. 1,б). Ток якоря Iя равен сумме токов нагрузки Iп и тока возбуждения Iв: Iя = Iп + Iв

Генераторы выполняются обычно для средних мощностей.

Обмотка возбуждения генератора с последовательным возбуждением включена последовательно в цепь якоря и обтекается током якоря (рис. 1, в). Процесс самовозбуждения генератора протекает очень бурно. Такие генераторы практически не используются. В самом начале развития энергетики применялась система передачи энергии с последовательно включенными генераторами и двигателями последовательного возбуждения.

Генератор со смешанным возбуждением имеет две обмотки возбуждения — параллельную ОВП и последовательную ОВСобычно с согласным включением (рис. 1, г). Параллельная обмотка может быть включена до последовательной («короткий шунт») или после нее («длинный шунт»). МДС последовательной обмотки обычно невелика и рассчитана только на компенсацию падения напряжения в якоре при нагрузке. Такие генераторы теперь также практически не применяются.

Схемы возбуждения двигателей постоянного тока подобны схемам для генераторов. Двигатели постоянного тока большой мощности выполняются обычно с независимым возбуждением. У двигателей параллельного возбуждения обмотка возбуждения получает питание от того же источника энергии, что и двигатель. Обмотка возбуждения включается непосредственно на напряжение источника энергии, чтобы не сказывалось влияние падения напряжения в пусковом сопротивлении (рис. 2).

Рис. 2. Схема двигателя постоянного тока с параллельным возбуждением. Ток сети Ic составляется из тока якоря Iя и тока возбуждения Iв.Схема двигателя последовательного возбуждения подобна схеме на рис. 1, в. Благодаря последовательной обмотке вращающий момент при нагрузке возрастает больше, чем у двигателей параллельного возбуждения, при этом скорость вращения уменьшается. Это свойство двигателей определяет их широкое применение в приводах электровозной тяги: в магистральных электровозах, городском транспорте и др. Падение напряжения в обмотке возбуждения при номинальном токе составляет единицы процентов от номинального напряжения.

Двигатели смешанного возбуждения из-за наличия последовательной обмотки в некоторой мере имеют свойства двигателей последовательного возбуждения. В настоящее время они практически не применяются. Двигатели параллельного возбуждения иногда выполняются со стабилизирующей (последовательной) обмоткой, включаемой согласно с параллельной обмоткой возбуждения, для обеспечения более спокойной работы при пиках нагрузки. МДС такой стабилизирующей обмотки невелика — единицы процентов от основной МДС.

Вопрос.2. Типовой объем работ по ремонту аварийных дизельных электростанций на напряжение 0,4 кВ.

1.6.1. На каждой дизельной электростанции должны быть организовано техническое обслуживание, планово-предупредительные ремонты, модернизация и реконструкция оборудования, зданий, сооружений и коммуникаций ДЭС.

1.6.2. Ответственность за организацию технического обслуживания и ремонта, модернизацию энергоустановок несет руководитель ДЭС.

1.6.3. Объем технического обслуживания и планово-предупредительных ремонтов должен определяться необходимостью поддержания работоспособного состояния ДЭС, периодического ее восстановления и приведения в соответствие с меняющимися условиями работы.

1.6.4. Периодическое техническое обслуживание должно осуществляться по планово-предупредительной системе на основе заводских инструкций по техническому обслуживанию.

В объеме периодического обслуживания должна быть произведена оценка технического состояния оборудования путем осмотра состояния рабочих поверхностей, замера зазоров, просадок, проверка состояния регулировок и т.д. Результаты оценки должны быть занесены в журнал учета технического состояния оборудования. При планировании работ по техническому обслуживанию следует учитывать фактическое состояние оборудования.

1.6.5. Увеличение периодичности обслуживания и ремонтов оборудования по сравнению с нормативными может корректироваться с учетом фактического состояния в обоснованных случаях.

В гарантийный период эксплуатации оборудования корректировка периодичности технических осмотров и ремонтов, установленной заводскими инструкциями, не допускается.

1.6.6. Организация ремонтного производства, технология ремонтных работ, порядок подготовки и вывода в ремонт, а также приемки и оценки состояния отремонтированного оборудования, зданий и сооружений должны соответствовать "Правилам организации технического обслуживания и ремонта оборудования, зданий и сооружений электростанций и сетей".

1.6.7. Вывод оборудования в ремонт и ввод их в работу должны производиться по диспетчерским заявкам.

1.6.8. Энергооборудование ДЭС, прошедшее капитальный средний ремонт, подлежит приемо-сдаточным испытаниям под нагрузкой в течение 24 часов.

1.6.9. Временем окончания капитального ремонта является время включения в сеть, если оборудование работает с нормальными параметрами и в течение приемо-сдаточных испытаний не обнаружен дефекты, препятствующие его работе с номинальной нагрузкой.

1.6.10. Электростанции, ремонтные и ремонтно-наладочные организации должны вести систематический учет технико-экономических показателей ремонтируемого и обслуживаемого оборудования зданий и сооружений и на базе их анализа разрабатывать организационно-технические мероприятия по улучшению этих показателей.

1.6.11. На электростанциях должны быть оборудованы мастерские и ремонтные площадки в производственных помещениях.

1.6.12. ДЭС должны быть оснащены стационарными и передвижными подъемно-транспортными средствами, такелажным приспособлениями, инструментом, средствами механизации ремонтных работ.

1.6.13. ДЭС должны быть обеспечены запасными частями материалами и обменным фондом арматуры, узлов и оборудования в соответствии с действующими нормами.

Должен быть организован учет всех имеющихся на складе и на станции запасных частей и запасного оборудования, их состояние должно периодически проверяться.

Оборудование, запасные части, узлы и материалы, сохранность которых нарушается под действием внешних атмосферных условий, должны храниться в закрытых складах.

Вопрос.3. Классификация взрывоопасных зон по ПУЭ (ВII-ВIIа).

Зоны класса В-II — зоны, располо­женные в помещениях, в которых выделяются переходящие во взвешенное состояние горючие пыли или волокна в таком количестве и с такими свойствами, что они способны образовать с воз­духом взрывоопасные смеси при нормальных режимах работы (например, при загрузке и раз­грузке технологических аппаратов).

Зоны класса В-IIа — зоны, располо­женные в помещениях, в которых опасные со­стояния, указанные в 7.3.45, не имеют места при нормальной эксплуатации, а возможны только в результате аварий или неисправностей.

Во взрывоопасных зонах классов В-II и В-IIa рекомендуется применять электрообору­дование, предназначенное для взрывоопасных зон со смесями горючих пылей или волокон с воздухом.

При отсутствии такого электрооборудования допускается во взрывоопасных зонах класса В-II применять взрывозащищенное электрооборудо­вание, предназначенное для работы в средах со взрывоопасными смесями газов и паров с воз­духом, а в зонах класса В-На — электрооборудо­вание общего назначения (без взрывозащиты), но имеющее соответствующую защиту оболочки от проникновения пыли.

Вопрос.4. Организационные мероприятия, обеспечивающие безопасность работ в электроустановках?

Организационными мероприятиями, обеспечивающими безопасность работы в электроустановках, являются:

а) оформление работы наряд-допуском, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации;  б) допуск к работе;  в) надзор во время работы;  г) оформление перерыва в работе, переводов на другое рабочее место, окончания работы.

Наряд, распоряжение, текущая эксплуатация

Работа в электроустановках производится по наряду, распоряжению, в порядке текущей эксплуатации.

Наряд - это задание на производство работы, оформленное на специальном бланке установленной формы и определяющее содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и лиц, ответственных за безопасность выполнения работы, и пр.  По наряду могут производится работы в электроустановках, выполняемые:

а) со снятием напряжения;  б) без снятия напряжения на токоведущих частях и вблизи них.

Распоряжение - это задание на производство работы, определяющее ее содержание, место, время, меры безопасности (если они требуются) и лиц, которым поручено ее выполнение. Распоряжение может быть передано непосредственно или с помощью средств связи с последующей записью в оперативном журнале.

Текущая эксплуатация - это проведение оперативным (оперативно-ремонтным) персоналом самостоятельно на закрепленном за ним участке в течении одной смены работ по перечню

Лица, ответственные за безопасность работ, их права и обязанности

Ответственными за безопасность работ являются:

а) лицо, выдающее наряд, отдающее распоряжение;  б) допускающий - ответственное лицо из оперативного персонала;  в) ответственный руководитель работ  г) производитель работ;  д) наблюдающий;  е) члены бригады.

Лицо, выдающее наряд, отдающее распоряжение, устанавливает необходимость и объем работы, отвечает за возможность безопасного ее выполнения, достаточность квалификации ответственного руководителя, производителя работ или наблюдающего, а также членов бригады.  Право выдачи нарядов и распоряжений предоставляется лицам из электротехнического персонала предприятия, уполномоченным на этом распоряжением лица, ответственного за электрохозяйство предприятия.  Указанные лица должны иметь группу по электробезопасности не ниже V в электроустановках напряжением выше 1000 В и не ниже IV в установках напряжением до 1000 В.  Право давать распоряжения на производство ряда работ, перечень которых определяется лицом, ответственным за электрохозяйство предприятия, предоставляется также лицам из оперативного персонала с группой не ниже IV.

Допускающий - ответственное лицо из оперативного персонала - несет ответственность:

а) за правильность выполнения необходимых для допуска и производства работ мер безопасности, их достаточность и соответствие характеру и месту работы;  б) за правильность допуска к работе, приемку рабочего места по окончании работы с оформлением в нарядах или журналах.

Допускающий должен иметь группу по электробезопасности не ниже IV при работе в электроустановках выше 1000 В и не ниже III - в установках до 1000 В

Ответственный руководитель, принимая рабочее место от допускающего и осуществляя допуск, отвечает наравне с допускающим за правильную подготовку рабочего места и достаточность выполненных мер безопасности, необходимых для производства работы, в том числе и за достаточность мер, предусмотренных в графе наряда Отдельные указания  Ответственному руководителю запрещается принимать непосредственное участие в работе по нарядам, кроме случаев, когда он совмещает обязанности ответственного руководителя и производителя работ  Ответственный руководителями назначаются лица из электротехнического персонала, имеющие группу по электробезопасности V

Производитель работ, принимая рабочее место от допускающего, отвечает за правильность его подготовки и за выполнение необходимых для производства работы мер безопасности.  Производитель работ обязан проинструктировать бригаду о мерах безопасности, которые необходимо соблюдать при работе, обеспечить их выполнение членами бригады.  Производитель работ соблюдает настоящие Правила сам и отвечает за их соблюдение членами бригады, следит за исправностью инструмента, такелажа и другой ремонтной оснастки. Производитель работ обязан также следить за тем, чтобы установленные на месте работы ограждения, плакаты, заземления не снимались и не переставлялись.  Производитель работ, выполняемых по наряду с электроустановках напряжением выше 1000 В, должен иметь группу по электробезопасности не ниже IV, в установках до 1000 В - группу не ниже III. Производитель работ, выполняемых по распоряжению во всех электроустановках, должен иметь группу не ниже III

Наблюдающий назначается для надзора за бригадами строительных рабочих, разнорабочих, такелажников и других лиц из неэлектротехнического персонала при выполнении ими работы в электроустановках по нарядам или распоряжениям.  Наблюдающий за электротехническим персоналом, в том числе командированным, назначается в случае проведения работ в электроустановках при особо опасных условиях, определяемых лицом, ответственным за электрохозяйство предприятия, где эти работы производится.  Наблюдающий контролирует наличие установленных на месте работы заземлений, ограждений, плакатов, запирающих устройств и отвечает за безопасность членов бригады от поражения электрическим током электроустановки.  Наблюдающему запрещается совмещать надзор с выполнением какой-либо работы и оставлять бригаду без надзора во время работы.  Наблюдающими назначается лица с группой не ниже III.

Члены бригады обязаны соблюдать настоящие Правила и инструктивные указания, полученные при допуске к работам и во время работы.

Вопрос.5. Какие электропроводящие части следует присоединять к основной системе уравнивание потенциалов в электроустановках до 1кВ?

 Основная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части: 1) нулевой защитный PE- или PEN-проводник питающей линии в системе TN; 2) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и ТТ; 3) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель); 4) металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п. Если трубопровод газоснабжения имеет изолирующую вставку на вводе в здание, к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны здания; 5) металлические части каркаса здания; 6) металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ щитов питания вентиляторов и кондиционеров; 7) заземляющее устройство системы молниезащиты 2-й и 3-й категорий; 8) заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления; 9) металлические оболочки телекоммуникационных кабелей. Проводящие части, входящие в здание извне, должны быть соединены как можно ближе к точке их ввода в здание. Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине при помощи проводников системы уравнивания потенциалов. п. 1.7.83. Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток. Для уравнивания потенциалов могут быть использованы специально предусмотренные проводники либо открытые и сторонние проводящие части, если они удовлетворяют требованиям п. 1.7.122 ПУЭ к защитным проводникам в отношении проводимости и непрерывности электрической цепи. В последнее время, с повышением оснащенности современных жилых домов и производственных зданий различными электроприборами и постоянным развитием их электроустановок все чаще стали наблюдаться явления ускоренной коррозии трубопроводов систем водоснабжения и отопления. За короткое время — от полугода до двух лет на трубах как подземной, так и воздушной прокладки образуются точечные свищи, быстро увеличивающиеся в размерах. Причиной ускоренной точечной (питтинговой) коррозии труб в 98 % случаев является протекание по ним блуждающих токов. Применение УЗО в комплексе с правильно выполненной системой уравнивания потенциалов позволяет ограничить и даже исключить протекание токов утечки, блуждающих токов по проводящим элементам конструкции здания, в том числе и по трубопроводам.
