Вопрос 3. Конструкция и принцип действия отделителя од-35/600

Отделитель — это аппарат, который служит для производства переключений без нагрузки, а также для автоматического отключения поврежденных трансформаторов или других элементов схемы при отсутствии протекания рабочего тока. В настоящее время отделители — это те же двухколонковые разъединители, только снабженные специальным приводом для автоматического или дистанционного отключения.

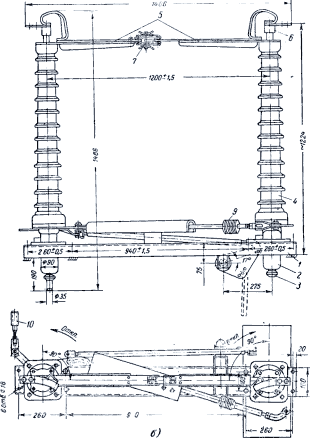

Каждый полюс отделителя имеет в своем основании раму 1, выполненную из швеллеров. На раме закреплены чугунные основания — подшипники 2. В подшипниках вращаются валы X к верхним концам которых приварены рычаги. На этих рычагах установлены изоляторы 4. Рычаги выполнены и связаны между собою так, что вращение изоляторов происходит в противоположные стороны. На головках изоляторов жестко закреплены полуножи 5 и шарниры— контактные выводы 6, связанные с полуножами гибкими проводниками, выполненными из ленточной меди.

Отключение отделителя производится автоматически, дистанционно или вручную путем воздействия на сердечник отключающего электромагнита.  Включение же осуществляется только вручную путем вращения съемной рукоятки по часовой стрелке

Съемная рукоятка надевается на квадратный конец вала при открытой двери шкафа привода.  Необходимо отметить, что, кроме основного назначения— отключать (или включать) цепь в бестоковую паузу, отделители могут быть использованы для отключения тока холостого хода линий и трансформаторов.  Однако возможности отделителей в этом отношении ограничены, поскольку они не имеют дугогасительных устройств, а также поскольку имеется возможность переброса дуги с одной фазы на другую.  Для повышения отключающей способности отделителей нужно увеличивать расстояние между их полюсами. Причем даже незначительное увеличение расстояний между полюсами приводит к ощутимому возрастанию отключаемого тока

Вопрос 4. Знаки температурного класса взрывозащищенного электрооборудования.

предельную температуру поверхностей взрывозащищенного электрооборудования там, где для этого предусмотрены средства контроля.

Температура должна быть не выше значений, приведенных ниже:

а) для электрооборудования, изготовленного по государственным стандартам:

Температура, град. С	Температурный класс
450	Т1
300	Т2
200	Т3
135	Т4
100	Т5
85	Т6

б) для электрооборудования, изготовленного по правилам изготовления взрывозащищенного и рудничного электрооборудования (далее — ПИВРЭ):

Температура, град. С	Группа взрывоопасных классов
450	Т1
300	Т2
200	Т3
135	Т4
100	Т5

в) для электрооборудования, изготовленного по правилам изготовления взрывозащищенного электрооборудования (далее — ПИВЭ):

Температура, град. С	Группа
360	А
240	Б
140	Г
100	Д
