Вопрос 1.Назначение, устройство и принцип действия высоковольтных вакуумных выключателей типа вв/тел. Преимущества и недостатки;

Выключатели вакуумные серии BB/TEL предназначены для коммутации электрических цепей с изолированной нейтралью при нормальных и аварийных режимах работы в сетях переменного тока частоты 50 Гц с номинальным напряжением 6—10 кВ.

Отличительная особенность конструкции вакуумных выключателей серии BB/TEL по сравнению с традиционными коммутационными аппаратами заключается в использовании принципа соосности электромагнита камеры в каждом полюсе выключателя, которые механически соединены между собой общим валом.

Оригинальность конструкции выключателей BB/TEL позволила достичь следующих преимуществ по сравнению с другими коммутационными аппаратами:  высокий механический и коммутационный ресурс;  малые габариты и вес;  небольшое потребление энергии по цепям управления;  возможность управления по цепям постоянного, выпрямленного и переменного оперативного тока;  простота встраивания в различные типы КРУ и КСО и удобство организации необходимых блокировок;  отсутствие необходимости ремонта в течение всего срока службы;

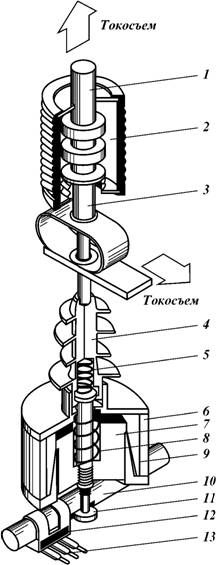

Исходное разомкнутое состояние контактов 1, 3 вакуумной дугогасительной камеры выключателя обеспечивается за счет воздействия на подвижный контакт 3 отключающей пружины 8 через тяговый изолятор 4. При подаче сигнала "ВКЛ" блок управления выключателя формирует импульс напряжения положительной полярности, который прикладывается к катушкам 9 электромагнитов. При этом в зазоре магнитной системы появляется электромагнитная сила притяжения, по мере своего возрастания преодолевающая усилие пружин отключения 8 и поджатия 5, в результате чего под действием разницы указанных сил якорь электромагнита 7 вместе с тяговыми изоляторами 4 и 2 в момент времени 1 начинают движение в направлении неподвижного контакта 1, сжимая при этом пружину отключения 8. После замыкания основных контактов (момент времени 2 на осциллограммах) якорь электромагнита продолжает двигаться вверх, дополнительно сжимая пружину поджатия 5. Движение якоря продолжается до тех пор, пока рабочий зазор в магнитной системе электромагнита не станет равным нулю (момент времени 2а на осциллограммах). Далее кольцевой магнит 6 продолжает запасать магнитную энергию, необходимую для удержания выключателя во включенном положении, а катушка 9 по достижении момента времени 3 начинает обесточиваться, после чего привод оказывается   подготовленным к операции отключения. Таким образом, выключатель становится на магнитную защелку, т.е. энергия управления для удержания контактов 1 и 3 в замкнутом положении не потребляется. В процессе включения выключателя пластина 11, входящая в прорезь вала 10, поворачивает этот вал, перемещая установленный на нем постоянный магнит 12 и обеспечивая срабатывание герконов 13, коммутирующих внешние вспомогательные цепи.

Вопрос 2.Типовой объем работ по ремонту силовых трансформаторов питающих подстанций на напряжение от35 до 110кВ

12.1.1. Для проведения текущего ремонта трансформатор выводится из работы. Текущий ремонт трансформатора и устройства РПН проводится один раз в год. При этом межремонтный период трансформаторов, установленных в месте повышенного загрязнения, может быть уменьшен. Внеочередной текущий ремонт переключающего устройства проводят у трансформаторов с устройствами РПН после определенного количества операций по переключению в соответствии с указаниями заводских инструкций или по результатам испытаний (состояние масла в контакторе и пр.)  12.1.2. При текущем ремонте трансформатора необходимо выполнить следующие работы: - очистить трансформатор, составные части и комплектующие устройства от грязи и масла; проверить отсутствие воздуха кратковременным открытием воздухоспускных пробок;  - осмотреть составные части трансформатора, доступ к которым затруднен на работающем трансформаторе (газовое и защитное реле, маслоплотность воздухоспускных пробок, встроенных трансформаторов тока, крышек баков контакторов устройств РПН, маслоуказателей, внешних токоведущих контактных соединений и др.).;  - устранить неисправности, выявленные в процессе осмотра и эксплуатации; - проверить работу стрелочных маслоуказателей и других устройств и приборов, установленных на трансформаторе, руководствуясь требованиями инструкций по эксплуатации этих устройств и приборов; - выполнить регламентные работы, предусмотренные во время текущего ремонта, если срок их проведения совпадает со сроком проведения текущего ремонта (см. Приложение №2 настоящей инструкции); - проверить состояние оборудования, установленного в шкафу дутья и привода устройства РПН, а также работу схемы управления системы охлаждения и устройства РПН; - проверить и, при необходимости, отрегулировать уровень масла в трансформаторе и маслонаполненных составных частях; - обновить поврежденные лакокрасочные покрытия внешних поверхностей; лакокрасочные покрытия должны совмещаться с нанесенными ранее, светло-серого или темно-серого цвета; - отобрать пробы масла из бака трансформатора и бака контактора для испытаний и проведения анализа; - испытать трансформатор, составные части и комплектующие узлы согласно с типовым ГКД 34.20.302-2002; - проверить состояние верхних уплотнений высоковольтных вводов с учетом тяжения ошиновки; 12.1.3. Сливать масло из газового реле и производить замену реле следует только при закрытых задвижках с обеих сторон газового реле при открытом кране для выпуска воздуха. Заполнять газовое реле маслом с расширителя следует постепенным открыванием задвижки со стороны расширителя до появления течи масла через открытый кран газового реле. После этого необходимо закрыть кран и полностью открыть задвижки с обеих сторон газового реле.  12.1.4. Сливать масло с защитного реле РПН и производить его замену следует следующим образом: - открыть кран слива масла с бака контактора и после начала слива масла закрыть кран между корпусом защитного реле и расширителем устройства РПН; - открыть пробку для выпуска воздуха из бака контактора; - после слива масла с бака контактора ниже уровня установки защитного реле (объем масла, которое сливается, предварительно определить путем расчета) закрыть кран;  Заполнять защитное реле маслом с расширителя необходимо медленным открыванием крана со стороны расширителя до появления течи масла через открытую пробку для выпуска воздуха с бака контактора. После этого закрыть пробку и полностью открыть кран.  При необходимости, долить маслом расширитель устройства РПН согласно схемы рисунка установки расширителя и инструкции по эксплуатации устройства РПН. Производить замену контактов контактора и масла в баке контактора устройства РПН необходимо согласно требований инструкции по эксплуатации этого устройства.

12.3.1. Доливать масло в трансформатор следует через расширитель, согласно схеме чертежа установки расширителя.  12.3.2. Доливать масло в бак контактора устройства РПН следует через его расширитель согласно схеме чертежа установки расширителя трансформатора и инструкции по эксплуатации устройства РПН.  12.3.3. Доливать масло в герметичные вводы, при необходимости, следует дегазированным маслом согласно с указаниями инструкции по их эксплуатации.

РПН

Система охлаждения

Газовое реле
