Введение
В своей практической деятельности техник-строитель должен ориентироваться на современную особенность архитектуры и строительства, комплексное решение застройки. Решение всех вопросов планировки и застройки территорий, необходимость осуществления охраны и рационального использования окружающей среды.
Для проектирования промышленных зданий в настоящее время используют автоматизированную систему проектирования объектов строительства.
В современных условиях массового применения индустриальных методов строительства строительные конструкции - несущие и ограждающие, которые должны отвечать не только требованиям формирования оптимального типа ПЗ, его объемнопланировочной структуры и спецификации производства, обеспечивать прочность, надежность и эстетические качества сооружению. Они должны быть изделиями максимальной заводской готовности и способствовать коренному сокращению затрат труда.
С этой целью проводится значительная работа по унификации параметров ПЗ и типизации конструктивных изделий и элементов здания.
Степень применения сборных железобетонных элементов в строительстве из года в год превышается.
1. Архитектурно-конструктивная часть
1.1. Генеральный план
Проектируемое здание расположено на участке со спокойным рельефом. Продольный фасад сориентирован на южную сторону. Здания складов располагаются параллельно промышленному зданию, вход в здания сориентирован на запад, восток и юг. Административно Бытовой Комплекс находиться на северо-восточной стороне к промышленному зданию, вход сориентирован на восток и юг. Промышленное здание имеет 3 входа, 1 из них сориентирован на запад, а 2 - на восток.
Участок разделен на 3 зоны: промышленную, складскую, зону отдыха.
Магистральная дорога проложена к промышленному зданию, ширина магистральной дороги 6 метров, движение двустороннее, при
Для
удобного перемещения персонала по
территории
устроены
тротуары.
Озеленение участка производится газоном по всей площади, не подлежащей застройке. Живая изгородь, клумбы и лиственные деревья располагается вдоль второстепенной дороги, а также вдоль магистральной дороги.
Технико-экономические показатели:
Площадь застройки:0,3691 га
Площадь озеленения: 1,8813га
Протяженность дорог:0,3741км
1.2. Объемно-планировочное решение.
Промышленное здание в плане имеет прямоугольную форму и габаритные размеры по координационным осям: в осях А-В – 36 метров, в осях 1-11 – 60 метров. Конструктивная схема здания одноэтажная. Количество пролётов 2. Размеры пролёта 18 метров. Шаг крайних колонн 6 метров, шаг средних колонн 12 метров. Высота здания от пола до низа стропильных конструкций 14,4 метров. В здании имеется мостовой кран, грузоподъёмностью 30 тонн. С крыши предусмотрен внутренний водоотвод, организованный водосток.
1.3. Конструктивное решение.
1.3.1. Колонны.
Все колонны в здании приняты железобетонные двухветвевого сечения. Колонны для крайних рядов марки КД 11-16 и колонны для средних рядов марки КД 11-20 по Серии КЭ-01-52. Фахверковые, торцевые колонны марки КФ 13 по Серии КЭ 01-52. (рис. 1.1 а, б, в)
а) б) в)
Рисунок 1.1
Таблица 1.1
Марка |
Класс бетона |
Расход бетона |
Расход стали кг |
Вес элемента |
КД11-16 |
В30 |
3,86 |
676 |
9,7 |
КД11-20 |
В30 |
7,15 |
840 |
17,9 |
КФ-33 |
В25 |
3,8 |
1284 |
9,9 |
1.3.2.
Фундаменты
Фундаменты в здании приняты монолитные столбчатые стаканного типа по Серии 1.412-2/77. Для колонн крайних рядов маркой ФГ6-2 и средних рядов маркой ФД7-2 (рис. 1.2а,б). Для торцевых фахверковых колонн маркой (рис. 1.2в).
а) б) в)
Рисунок 1.2
1.3.3. Фундаментные балки.

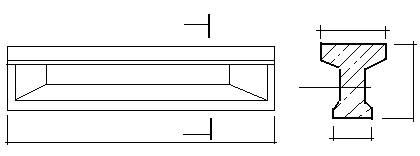

Фундаментные балки приняты железобетонные трапециевидного сечения. Фундаментные балки для пролета между фахверковой торцевой колонной и колонной среднего ряда, а также для пролета между фахверковой торцевой колонной и колонной крайнего ряда маркой ФБ6-5. Фундаментные балки для пролета между двумя крайними колоннами, а также между двумя фахверковыми колоннами марки ФБ6-2 по Серии 1.415-1 (рис. 1.3).
Рисунок 1.3
Таблица 1.3.
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
ФБ6-2 |
В15 |
0,49 |
31 |
1,2 |
ФБ6-5 |
В15 |
0,45 |
26 |
1,1 |
1.3.4.
Стропильные конструкции.
В качестве стропильных конструкций принята стропильная ферма марки ФБ 181-1В с пролётом 18 метров по серии 1.463-3 (рис. 1.4),
Рисунок 1.4
Таблица 1.4
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
ФБ181-1В |
В30 |
2,6 |
350 |
6,5 |
1.3.5. Подстропильные конструкции
Подстропильные конструкции в здании приняты – фермы по Серии ПК-01-110/68 (рис. 1.5 а,б)
а) б)
Рисунок 1.5
Таблица 1.5
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
ПФ-1В |
В30 |
4,5 |
739 |
11,3 |
ПФ-1ВК |
В30 |
4,4 |
753 |
11,0 |
1.3.6.
Подкрановые балки.
Подкрановые балки в здании приняты железобетонные с шагом 6 метров марки БКНА-6-4С (рис. 1.6, а) и подкрановые балки длиной 12 метров марки БКНА 12-3С(рис. 1.6, б) по серии КЭ-01-50
а)
б)
Рисунок 1.6
Таблица 1.6
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
БКНА-6-4С |
В30 |
1,66 |
323 |
4,2 |
БКНА 12-3С |
В35 |
4,27 |
916 |
10,7 |
1.3.7.
Плиты покрытия.

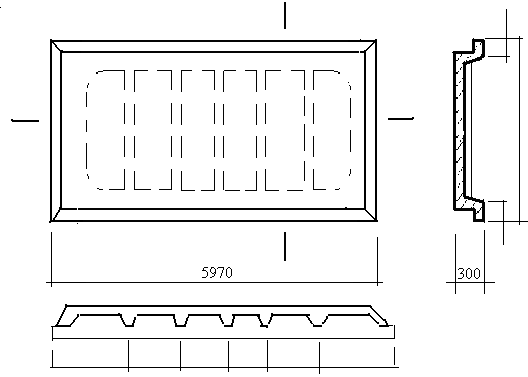

Плиты покрытия приняты ребристые, железобетонные предварительно напряжённые маркой ПНС-1/3x6 по Серии ПК-01-74/62 (рис. 1.7)
Рисунок 1.7
Таблица 1.7
Марка |
Класс бетона |
Расход бетона |
Расход стали кг |
Вес элемента |
ПНС-1/3х6 |
В25 |
0,93 |
72,7/77,1 |
2,3 |
1.3.8.
Стеновые панели.
Стеновые панели приняты из легких бетонов по Серии 1.432-5. Рядовые с шагом 6 метра маркой ПСЛ 24/1,2x6 и ПСЛ 24/1,8х6. Простеночные маркой ПСЛ 24/1,8х3 и ПСЛ 24/1,2x3. Угловые маркой ПСЛ 24/1,8х1,5 и ПСЛ 24/1,2x1,5 и угловые блоки (столбики) маркой БЛ-45 +БЛ-49 и БЛ-27+БЛ-31 (рис.1.8)
а) рядовые б) простеночные в) угловые
Рисунок 1.8
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
ПСЛ 24/1,2x6 |
В5 |
1,42 |
28 |
2,4 |
ПСЛ 24/1,8х6 |
В5 |
2,13 |
35 |
3,5 |
ПСЛ 24/1,8х3 |
В5 |
1,06 |
38 |
1,8 |
ПСЛ 24/1,2 х3 |
В5 |
0,70 |
32 |
1,2 |
ПСЛ 24/1,8х1,5 |
В5 |
0,43 |
23 |
0,9 |
ПСЛ 24/1,2 х1,5 |
В5 |
0,35 |
21 |
0,6 |
БЛ-27+БЛ-31 |
В5 |
0,05-0,17 |
4 |
0,30 |
БЛ-45+БЛ-49 |
В5 |
0,08-0,24 |
4 |
0,44 |
1.3.9. Окна
Окна в здании приняты с переплетами из гнутых профилей, изготовляемых из тонколистовой стали и механизмы открывания марок ОГД 18.30-1 (рис. 1.9а) и ОГД 12.30 -1 (рис.1.9б) по Серии 1.436.3-16 /88
а) ОГД 18.30-1 б) ОГД 12.30-1
Масса
–
86 кг Масса –61
кг
Рисунок 1.9
1.3.10. Ворота.
Ворота приняты деревянные распашные с обшивкой деревянными досками. Без калитки маркой 3ВРД 30-30 (рис. 1.10б) с калиткой маркой 5ВРД 30-30 (рис. 1.10а) по Серии 1.435.5-31.
А) 5ВРД 30-30 б) 3ВРД 30-30
Рисунок 1.10
