18.3. Нулевой цикл
18.3.1. Земляные работы
Земляные работы на наземных нефтегазовых объектах включают в себя:
отрывку котлованов под фундаменты зданий и сооружений;
устройство грунтовых оснований под фундаменты;
отрывку траншей для прокладки коммуникаций;
обратную засыпку пазух котлованов и траншей;
планировку и перемещение грунта при дорожных работах;
благоустройство территории, устройство подсыпок.
Разработка котлованов производится одноковшовым экскаватором
и комплексом самосвалов для вывоза и привоза грунта (рис. 18.3.1).
Разработка траншей под коммуникации, как правило, выполняется одноковшовым экскаватором с обратной лопатой с использованием методов работ лобовым или боковым забоем. Отвал грунта устраивается с соблюдением крутизны, обеспечивающей устойчивость откосов. Основание отвала должно быть не ближе 1 м от бровки траншеи.
Отрывка котлованов и траншей должна производится с минимальным нарушением естественной структуры грунта основания, для чего следует вынимать грунт с недобором. Оставшийся грунт до проектной отметки производится вручную. Если грунт вынут ниже проектной отметки, то на дно котлована или траншеи следует досыпать песок.
Обратная засыпка котлованов и траншей производится бульдозером с использованием грунта из отвала с уплотнением нижних слоев толщиной 150-200 мм электрическими трамбовками и верхних слоев толщиной 0,5-0,6м - трамбовочными плитами.
Контроль качества земляных работ осуществляется в процессе их выполнения. Состав контролируемых показателей, допустимые отклонения, объемы и методы контроля должны соответствовать требованиям СНиП 3.02.01-87.

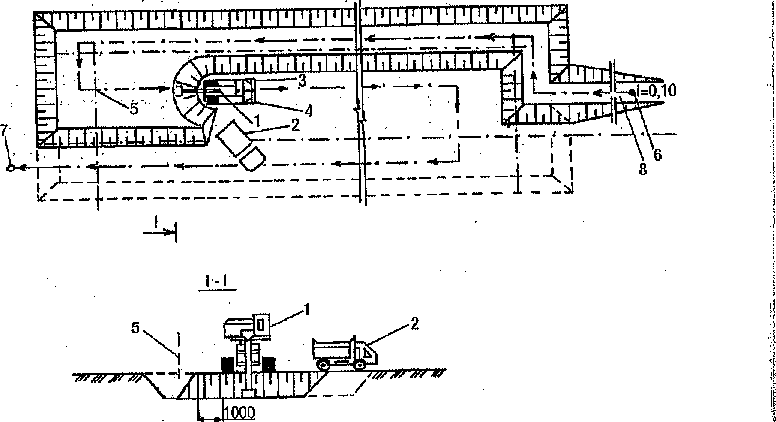

Рис. 18.3.1. Схема разработки котлована на площадке КС: 1 - одноковшовый экскаватор;
2 - автосамосвал; 3 - шаг перемещения экскаватора (2м); 4 - места стоянок экскаватора;
5 - ось рабочего хода экскаватора; 6 - начало работы экскаватора; 7 - конец работы экскаватора; 8 - съезд в котлован
Производство земляных работ в непосредственной близости от существующих инженерных коммуникаций и пересечений с ними ведется в соответствии с требованиями ППР и нормативных документов эксплуатационных организаций. Указанные работы выполняются под наблюдением производителя работ, на которого оформлено разрешение, а также представителей технического надзора заказчика и эксплуатационных служб, которые на месте определяют границы разработки грунта вручную.
Земляные работы следует выполнять в соответствии с требованиями проекта и специальными нормативными документами.
В процессе устройства котлованов и фундаментов должен быть установлен постоянный надзор за состоянием грунта, ограждений и укреплений котлована, за фильтрацией воды и соблюдением техники безопасности.
Методы устройства насыпей, подушек, обратных засыпок, а также уплотнения грунта устанавливаются и уточняются проектом производства работ в зависимости от назначения и требуемой степени уплотнения, вида и состояния грунтов, объема работ, имеющихся средств механизации; сроков производства работ и др.
Устройство фундаментов надлежит производить немедленно после приемки основания комиссией и подписания акта, разрешающего приступить к устройству фундамента. При более длительных перерывах должны быть приняты меры против обводнения котлованов поверхностными водами, промораживания талых пучинистых грунтов, а также изменения температурного режима основания из вечномерзлых грунтов, если проектом предусмотрено сохранение их в мерзлом состоянии.
Земляные работы надлежит проводить по прогрессивным технологиям с применением современных технических средств и использованием новейших
достижений науки и техники.
Особенности разработки мерзлых грунтов. Основными методами разработки мерзлых грунтов являются следующие:
оттаивание (электрическое, огневое, пароводяное, химическое);
разрушение (механическое, взрывное);
предохранение грунта от промерзания и др.
Наибольшее распространение в настоящее время имеют способы механического разрушения с применением клин-молотов, буровых машин, многоковшовых экскаваторов, молотов и др. При промерзании грунта
от 1 до 3 м на площадках, удаленных от населенных пунктов, применяют рыхление взрывами. Мерзлый грунт к разработке в траншеях и котлованах подготавливают резанием с помощью буровых установок, навешенных на трактор в виде дисковых пил и шнеков, а также роторов со специальными зубьями.
Для оттаивания мерзлых грунтов используют различные источники тепла: естественные - солнце, воздух, вода и искусственные - огонь, пар, электрический ток. Применяют солнечное протаивание грунтов, оттаивание с помощью водяных игл, фильтрационный дренаж, дождевание оборотной водой, паро- и электрооттаивание. Наиболее распространенный метод, особенно при устройстве свайных оснований, — оттаивание с помощью паровых игл. Пар подается в мерзлый грунт через заглубленную в него иглу, вокруг которой образуется валик в виде цилиндра.
Если грунты основания должны быть сохранены в вечномерзлом состоянии, то разработку котлованов и устройство фундаментов следует выполнять, как правило, при устойчивой среднесуточной температуре воздуха ниже 0°С. В случае разработки котлованов при температуре выше 00С необходимо принять меры по защите основания от оттаивания. Производить обогрев возводимых фундаментов способами, которые могут вызвать оттаивание грунта основания, запрещается. Мероприятия по соблюдению требуемого температурного режима грунтов указываются в проекте оснований и фундаментов и должны выполняться с начала строительных работ. Если таких указаний нет или необходимо изменить календарный график работ, то данные мероприятия следует согласовывать с проектной организацией.
