Кс (пример)
№ П.П. |
Наименование |
Количество, шт. |
Продолжительность работы, тыс. маш. - ч |
1 |
Бульдозер 108 л.с. 10 т.с. тяги |
2 |
3,4 |
2 |
Бульдозеры 410 л. с. 35 с.т. тяги |
2 |
0,87 |
3 |
Экскаваторы одноковшовые |
4 |
7,35 |
4 |
Экскаваторы |
2 |
4,86 |
5 |
Установка ударно-канатного бурения самоходная |
2 |
0,53 |
6 |
Машина бурильно-крановая на автомобиле с глубиной бурения до 8 м |
2 |
1,45 |
7 |
Копры универсальные с дизельмолотом, 2,5 т |
4 |
3,78 |
8 |
Автогрейдеры, 135 л.с. |
2 |
2,85 |
9 |
Катки дорожные самоходные вибрационные, 8т |
2 |
0,38 |
10 |
Асфальтобетоноукладчик |
1 |
1,95 |
11 |
Автокраны 10 т 25 т |
2 2 |
234 |
12 |
Кран пневмоколесный, 100 т |
1 |
1,98 |
13 |
Кран пневмоколесный, 50 т |
1 |
1,87 |
14 |
Кран на гусеничном ходу |
2 |
1,12 |
15 |
Кран трубоукладчик 12,5 т |
4 |
16,57 |
16 |
Кран трубоукладчик 92 т |
2 |
0,67 |
17 |
Автовышка, 25 м |
2 |
0,13 |
18 |
Подъемник гидравлический, 8 м |
1 |
1,13 |
19 |
Лебедки электрические, 3,2 т |
2 |
0,53 |
20 |
Тракторы на пневмоколесном ходу |
1 |
1,64 |
21 |
Автосамосвалы |
33 |
37,39 |
22 |
Автомобиль бортовой |
4 |
4,53 |
23 |
Трейлер |
1 |
0.85 |
24 |
Бензовоз |
1 |
0,34 |
25 |
Топливозаправщик |
2 |
1,95 |
26 |
Трубовоз |
3 |
2,19 |
27 |
Машина поливомоечная 6000 л |
1 |
1,13 |
28 |
Агрегат электросварочный на автомобильном прицепе |
20 |
15,34 |
29 |
Агрегат сварочный
|
5 |
5,67 |
30 |
Преобразователи сварочные с номинальным током 315-50 а |
20 |
5,67 |
31 |
Электростанция |
1 |
3,58 |
32 |
Дизельная электростанция |
1 |
1,13 |
33 |
Автолаборатория |
1 |
0,28 |
34 |
Насосы для водопонижения и водоотлива; кВт |
1 |
8,58 |
35 |
Агрегаты опрессовочные до 70 м3/ч |
2 |
2,27 |
36 |
Компрессор |
2 |
2,27 |
37 |
Компрессор |
1 |
0,95 |
38 |
Комплексная машина для прокладки кабеля |
1 |
1,13 |
39 |
Пескоструйный аппарат |
1 |
0,43 |
40 |
Установка «Шквал» |
1 |
0,75 |
41 |
Установка «Радуга» |
1 |
0,58 |
42 |
Прочие машины |
9 |
15,02 |
Примечание: используемые на КС машины и механизмы могут быть различных марок, но их производительность должно быть близка к требуемой (правая колонка таблицы).

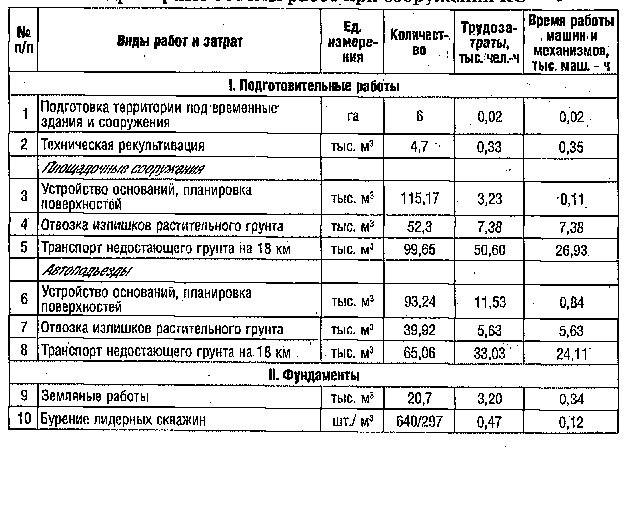

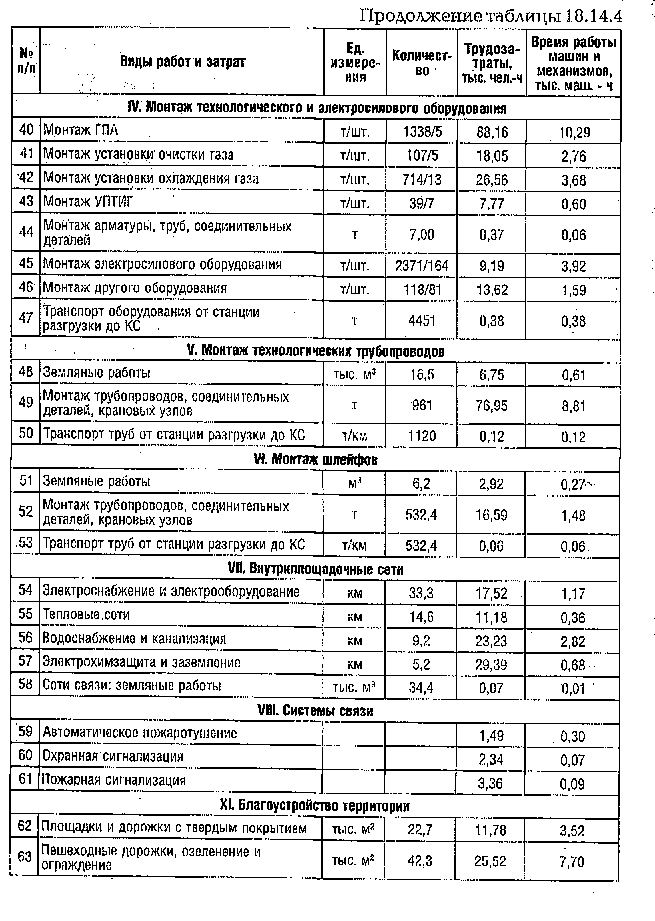

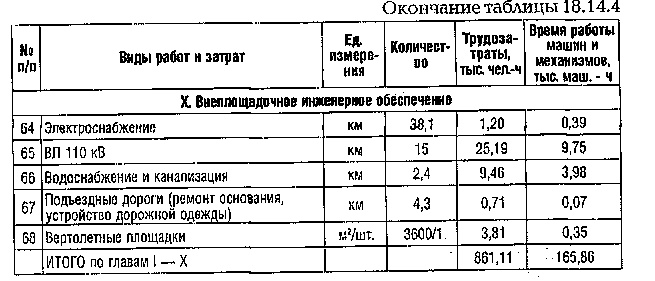

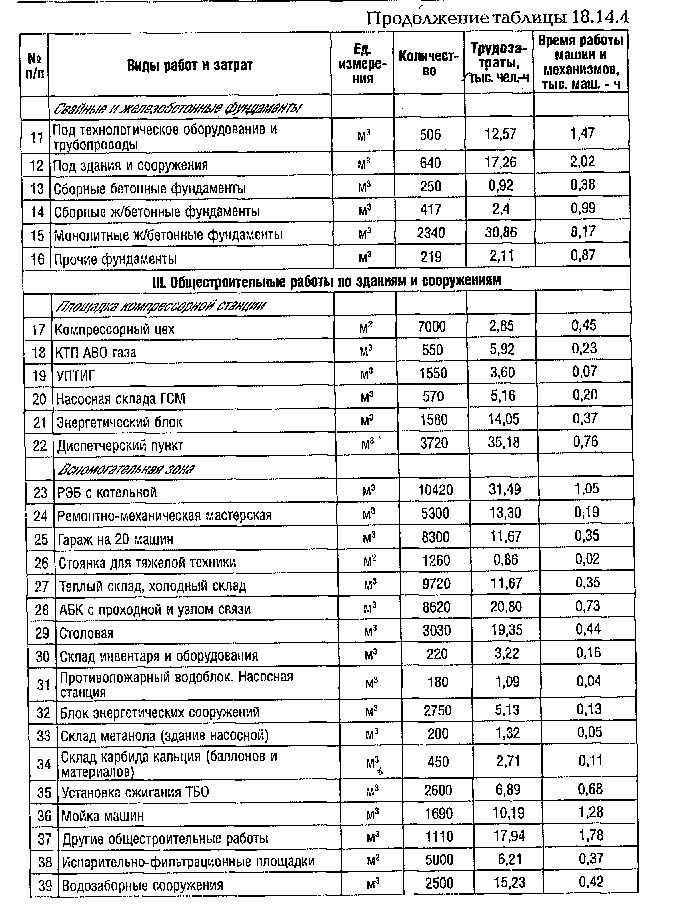

Примерные объемы строительно-монтажных и специальных робот по сооружению КС приведены в табл. 18.14.4.
Т
аблица
18.14.4.

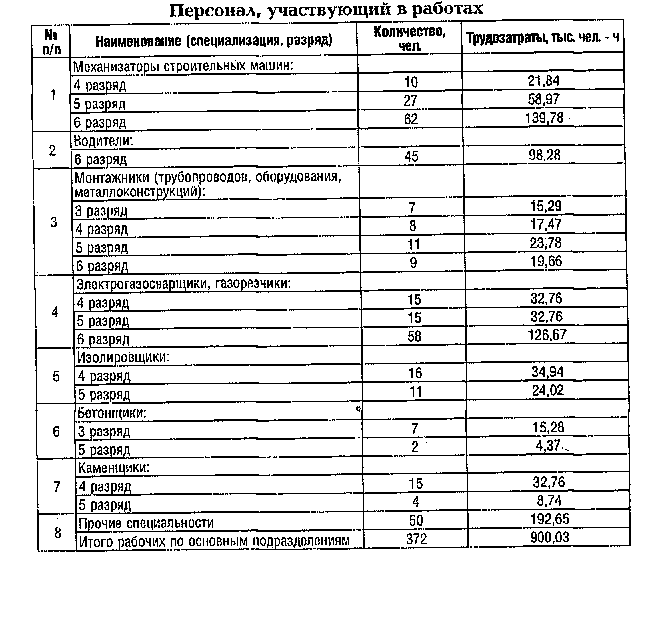

Перечень рабочих, занятых на выполнении строительно-монтажных и специальных работ при сооружении КС, дан в табл. 18.14.5.
Таблица 18.14.5.
С учетом опыта строительства нефтегазовых наземных объектов принимаем, что число рабочих от всех работающих составляет 80%, число ИГР -13,2%, младший обслуживающий персонал и охрана — 2,1%, служащие — 4,5%, следовательно, всего работающих на строительстве КС — 464 человека.

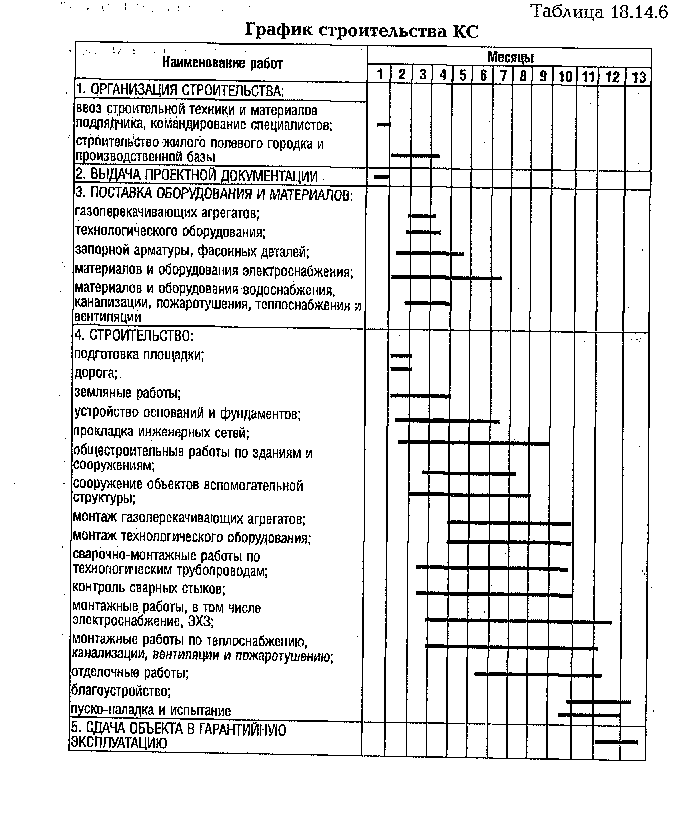

График строительства КС представлен в табл. 18.14.6.
Т
аблица
18.14.6.
График строительства КС разработан с учетом срока сдачи компрессорной станции в эксплуатацию и нормативных сроков строительства. Кроме того, при составлении графика строительства КС учитывались и такие положения, как:
избежание слишком больших пиковых нагрузок при выполнении работ;
технологическая взаимосвязь между отдельными видами работ на отдельных подобъектах;
совмещение подготовительных работ с работами непосредственно на объекте.
Для обеспечения ввода КС в эксплуатацию необходимо завершить основные строительно-монтажные работы и работы по индивидуальному опробованию оборудования, затем комплексные пусконаладочные работы по всей КС.
