Структура строительных потоков при сооружении компрессорной станции

	Работы, выполняемые в рамках потока
Номер потока	Первый этап: подготовительный, включающий организационно-технологическую подготовку, подготовительные работы	Второй этап: подземный (нулевой цикл), включающий прокладку части постоянных подъездных путей, входящих в первую очередь строительства, а также частей зданий и сооружений ниже нулевой отметки
1	Строительство объектов стройбазы, жилого полевого городка из вагон-домиков и ограждений	Устройство фундаментов под ГПА, ABO газа, пылеуловители, фундаменты под краны на «гитаре» и т. д.
2	Прокладка временных сетей водопровода	Прокладка инженерных сетей, в первую очередь следует смонтировать сети водопровода и канализации
3	Строительство временных ЛЭП, сетей связи, ТП. контуров заземления	Заготовка укрупненных монтажных узлов межцехового технологического комплекса (МЦТК), прокладка подземных коллекторов наружной обвязки нагнетателей («гитары»), МЦТК, коллекторов пылеуловителей, ABO газа, укрупнительная сборка технологического оборудования
4	Строительство временных дорог и проездов, устройство съездов, переездов, разгрузочных площадок	Прокладка шлейфов (всасывающих, выкидных) от узла подключения до ограждения КС, прокладка трубопроводов топливного и импульсного газа
5	Вырубка леса, кустарника, корчевка пней, трелевка леса и пней; устройство ограждений водоотводных канав, снятие растительного слоя и перемещение его в отвалы. Одновременно может быть начата вертикальная планировка стройплощадки в соответствии с картограммой земляных работ, часть объемов которой перейдет во второй этап строительства	Устройство фундаментов под остальные здания и сооружения под РЭБ с котельной, производственный корпус, насосную пенного пожаротушения, компрессорную сжатого воздуха, КТП, административно-бытовой корпус, столовую, гараж

18.14.2. Стройгенплан площадки кс

В главе 10 рассматривались технологические процессы, происхо­дящие на компрессорной станции, и соответствующие технологические комплексы, сооружения и оборудование.

В основу компоновочного решения генерального плана КС закладываются следующие требования:

• соблюдения технологической схемы;

• зонирования территории на производственную и

вспомогатель­но-складскую;

• соблюдения противопожарных и технологических разрывов.

На рис. 18.14.1 приведены компоновочные схемы унифицирован­ных генеральных планов КС для различных типов ГПА.

Доставка строительных материалов и оборудования на КС произво­дится железнодорожным транспортом до ближайшей железнодорож­ной станции и далее автомобильным транспортом. Для выгрузки технологического оборудования, труб, строительных конструкций, материалов, сборных железобетонных изделий на железнодорожной станции предусматривается разгрузочная площадка, оборудованная подъемным краном грузоподъемностью не менее 20 т. Там же должны быть дополнительные пути для перегрузки сыпучих материалов на автомашины. Далее доставка грузов до стройплощадки КС осуще­ствляется автотранспортом по существующей или построенной спе­циально дороге с покрытием или без покрытия до площадки КС.

Организацию доставки оборудования и материалов осуществляет служба комплектации. Службой составляются ведомости потребно­сти оборудования и материалов в соответствии с рабочими чертежа­ми на объект. Данные по размещению заказов на поставки оборудо­вания и материалов заносятся в компьютерную базу, где отслежива­ется весь маршрут продвижения- заказов на поставки. Отпуск материалов производится согласно ежедневному графику поставок на основании утвержденного запроса. Одновременно с поступлени­ем заказов предъявляются сертификаты на поступившую продукцию.

Далее приведены усредненные данные по основным показателям строительства КС для примера.

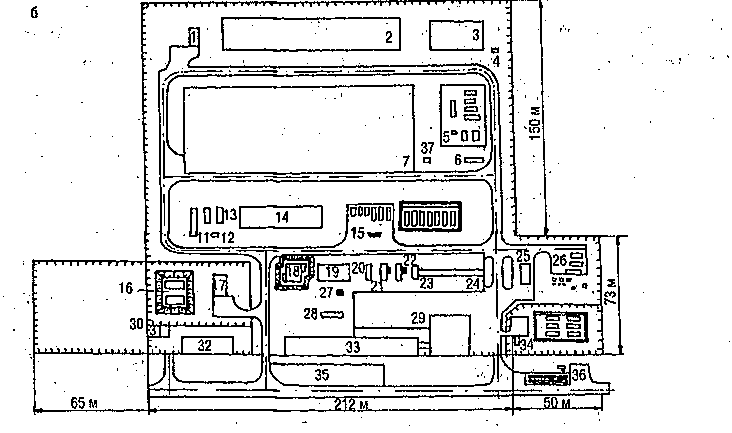

Рас 18.14.1. Схемы-унифицированндго генплана КС с агрегатами СТД_:12500 (а) и ГТН-25, ГГН-16,1Ш-Ц-16, ГПУ-10;гПА-Ц-6,3,ТТН-6 (б): 1 - КТПАБО газа; 2 — установка охлаждения газа; 3 —установка очистки газа;. 4 — щитовая электроподогрева; 5 — установка подготовки топливного, пускового и импульсного газа; 6 — компрессорная сжатого воздуха; 7 — компрессорный цех; 8 ^-КТПАВО воды (для КС с СТД-12500); 9 — установка охлаждения воды (для КС с СТД-12500); 10 ~ ЭРУ 10 кВ (для КС с СТД-12500); 11 — установка автоматического пожаротушения; 12 — емкость аварийного слива масла; 13 — дизельная электростанция; 14 — ПЭБ (БВ или каркасно-панельное исполнение); ¿5 _ маслохозяйство; 16 — резервуары противопожарного запаса воды; 17 — водопроводные сооружения; 18 — заглубленный склад инвентаря и оборудования; 19 — узел связи; 20 — химводоподготовка и утилизационная насосная; ¡21 котельная; 22 — установка для воздухоподогрева грузовых автомобилей; 23 — малогабаритная канализационная установка (МКНУ);24 — открытая стоянка для автомобилей; 25 —складское хозяйство; 26 — очистные сооружения бытовых сточных вод; 27 — опора антенная; 28 — /ОТХОЖ; 29 — открытая стоянка для механизмов и тяжелой техники; 30 — подстанции ^¿0/^5/6 кв, 31 — вспомогательное здание столовой; 32 — столовая; 33 — СЭРЕ (ВЖК или каркасно-панельное исполнение); 34 — склад метанола; 35 — стоянка для индивидуального транспорта; '36— мойка автомобилей с очистными сооружениями; 37 — емкость промывочной воды (для КС с ГПУ-10)

В табл. 18.14.2 приведен, пример графика поставки основных мате­риалов,

№ п/п	Наименование поставок	Месяцы
		1	2	3	4	5	б	7
1	Газоперекачивающие агрегаты (4. агрегата ГПА-Ц-16)
2	Технологическое оборудование
3	Запорная арматура, фасонные детали
4	Трубы
5	Металлоконструкции
6 .	Материалы и оборудование электроснабжения
7	Материалы и оборудование водоснабжения, канализации, пожаротушения, теплоснабжения и вентиляции
8	Сборный бетон и сборный железобетон
9	Кирпич

оборудования и арматуры на строительство КС.

Примерный перечень основных строительных машин, механизмов и автотранспорта, необходимых для выполнения строительно-монтаж­ных работ при сооружении КС, представлен в табл. 18.14.3.

Таблица 18.14.3.

Основные строительные машины и механизмы при строительстве
