57.Блюфтовая зубчатая и винтовые передачи.

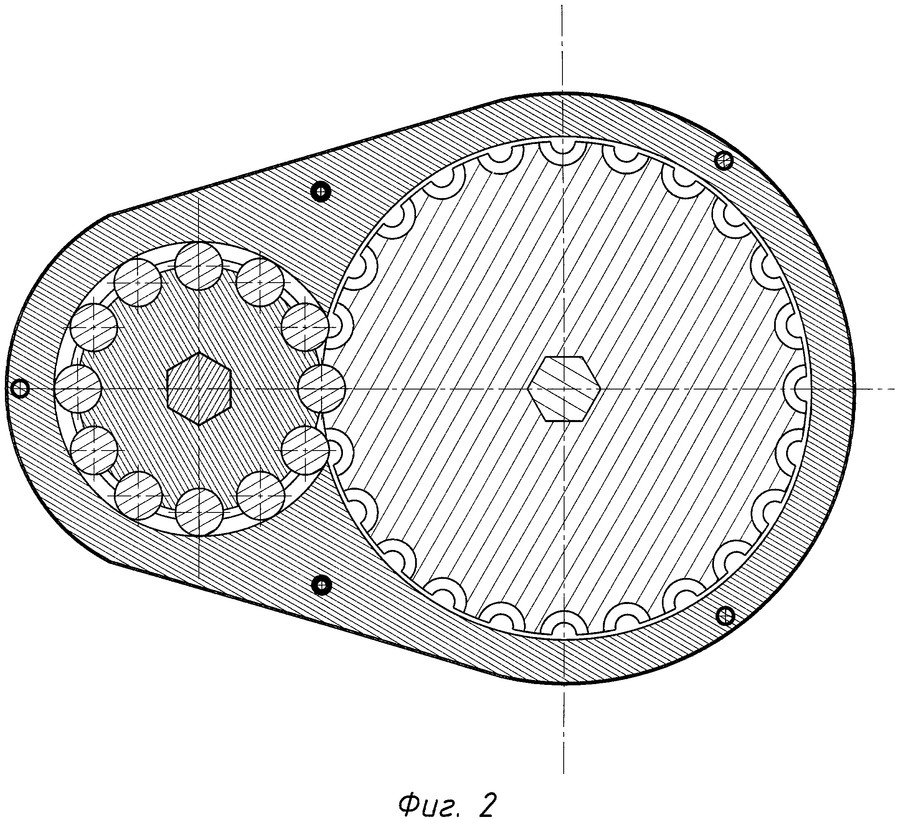

Известна безлюфтовая зубчатая передача (патент РФ № 2287732, МПК F16H 55/18), содержащая смонтированные в корпусе два находящихся в зацеплении зубчатых колеса, одно из которых выполнено составным из двух, установленных с возможностью поворота одна относительно другой частей, упруго связанных между собой. Части зубчатого колеса закреплены на сопрягающихся двух частях полого вала и сопряжены размещенным внутри него упругим торсионом.

Торсион одним концом сопряжен с одной частью вала, а другим - с другой частью вала посредством размещенной внутри его полости резьбовой втулки, которая дополнительно имеет возможность взаимодействовать с контргайкой, размещенной на наружной поверхности, при этом резьбовая втулка и контргайка имеют разное направление резьбы.

Недостатком устройства является сложность конструкции.

Винтовая передача — механическая передача, преобразующая вращательное движение в поступательное, или наоборот. В общем случае она состоит из винта и гайки.

Винтовые передачи делятся на:

• передачи скольжения;

• передачи качения:

  • шариковинтовые передачи качения (ШВП);

  • роликовинтовые передачи качения.

Применение

• приводы исполнительных органов (например: металлорежущие станки, кузнечно-прессовое оборудование);

• регулировочные винты и болты в машинах и механизмах (например, регулируемые по высоте опоры мебели и оборудования (выкручивающиеся ножки));

• инструменты (слесарные тисы, струбцины, съёмники, штопоры, винтовые домкраты);

• детские игрушки: для запуска юлы и летающего винта;

Следует отметить, что пара болт-гайка хотя и представляет собой, по сути, винтовую передачу, однако предназначена она не для перемещения, а для закрепления деталей, поэтому относится к соединениям. Аналогично шурупы и винтовые (червячные) металлические хомуты.

58. Центрирование оптических деталей

Центрировка. Это операция обработки детали по диаметру симметрично ее оптической оси, при которой и оптическая, и геометрическая оси линзы совмещаются. Необходимость выполнения операция вызвана следующими обстоятельствами. В процессе изготовления заготовок, например при круглении столбиков (рис. 1 , а), обдирке, шлифовке и полировке из-за неравномерного снятия слоя стекла линзы могут иметь клиновидность, которая характеризуется неравнотолщинностью деталей по краю (Рис.1,б). У такой детали при нанесении сферы происходит смещение центров сферических поверхностей, а, следовательно, и оптической оси относительно геометрической оси линзы.

Рис.1. Схема образования децентрировки:

а — перекос оси столбика заготовок; б — смещение центра сферической поверхности

59.

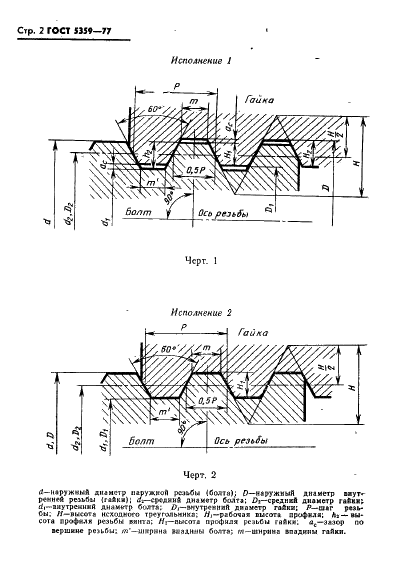

60.Окулярные резьбы.
