50. Диоптрийная трубка.

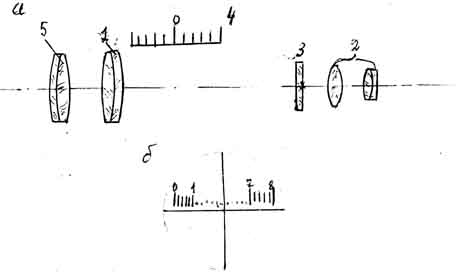

Диоптрийная трубка представляет собой оптическую систему с увеличением 4х и состоит из: объектива 1, окуляра 2, сетки 3 и шкалы 4, нанесенной на корпусе трубки в пределах + 2 диоптрии с ценой деления 0,25 диоптрий. Фокусировка трубки осуществляется перемещением объектива. Окуляр имеет диоптрийную наводку в пределах + 5 диоптрий для установки на резкость сетки 3 по глазу наблюдателя; фиксирование глаза на сетку необходимо для устранения погрешности измерения от аккомодации глаза.
Расчет шкалы диоптрийной трубки производится по формуле:
,
(72)
где n - линейные размеры делений шкалы в мм при N Д в диоптриях,
f' - фокусное расстояние объектива, N Д- значение диоптрийного деления
D - расстояние от торца корпуса трубки до передней поверхности объектива трубки в мм при установке объектива на нулевое положение по диоптрийной шкале.
Установка дополнительного объектива 5 превращает трубку в микроскоп-динаметр, служащий для измерения размеров зрачка выхода и его удаление от наружной поверхности окуляра контролируемого ОП. Увеличение объектива микроскопа равно 1х, а общее увеличение микроскопа составляет 12,5х. Для определения размера выходных зрачков сетка трубки 3 имеет шкалу от 0 до 8 мм с ценой деления 0,1 мм (рис.3.5,б). Для измерения удаления выходного зрачка на корпусе трубки имеется вторая шкала в мм. При этом отсчет по этой шкале производится по положению торца трубки, одеваемой на корпус. Дополнительная трубка передвигается по корпусу диоптрийной трубки и позволяет установить ее при фокусировке на внешнюю поверхность линз окуляра и на изображение выходного зрачка поочередно. Разность отсчетов по миллиметровой шкале покажет удаление выходного зрачка.
51.Типы защитных стекол. Требования, область применения.
Ламинированное стекло (триплекс)
Ламинированное стекло (триплекс) - это архитектурное стекло, состоящее из двух или более стекол, ламинированных вместе с помощью ламинирующей пленки или специальной ламинирующей жидкости.
Ламинирование не увеличивает механическую прочность стекла, однако при разрушении ламинированное стекло не рассыпается благодаря ламинированной пленке, т.е. осколки остаются прикрепленными к ней. Ламинированное стекло обеспечивает также лучшую звукоизоляцию помещений, т.к. многослойное стекло способно эффективно снижать воздействие нежелательных шумов. Разными видами ламинирующих пленок можно обеспечить практически любое тонирование стекла. Ламинированные стекла применяются при остеклении фасадов, балконов, окон.
Армированные стекла.
Армированное стекло - листовое стекло с металлической сеткой, безопасное и пожаростойкое, служащее эффективной преградой от дыма и горячих газов. При пожаре оно может треснуть, однако арматура удерживает его на месте, предотвращая тем самым распространение огня.
Осколки стекла не выпадают даже при образовании нескольких разломов, удерживаемые арматурой. Армированное стекло может быть применено при остеклении заводских цехов, окон, фонарей, шахт лифтов и фасадов.
Закаленные стекла.
Закаленное стекло - это стекло, у которого путем химической или термической обработки повышается прочность к ударам и перепадам температуры, по сравнению с обычным стеклом. При разрушении закаленное стекло распадается на маленькие безопасные осколки. Следует обратить внимание на тот факт, что закаленное стекло не подлежит механической обработке, поэтому и выполняться она должна до процесса закаливания. Закаленные стекла могут применяться при производстве стеклопакетов или ламинированных стекол.
Для фасадов используется также закаленное стекло, на которое нанесена особая краска типа керамической фритты. Обработанный таким образом лист используется в качестве непрозрачной закрывающей панели для фасадных парапетов, причем его можно вставить в стеклопакет или использовать самостоятельно.
Многослойные защитные стекла.
Стекло защитное многослойное - это склеенные полимерными материалами в различном сочетании пластины силикатного стекла с органическим стеклом, поликарбонатом или упрочняющими пленками. Стекло представляет собой многослойный блок, обладающий защитными свойствами.
Ударостойкое стекло.
Ударостойкое стекло - это защитное стекло, выдерживающее многократный удар свободно падающего тела с нормируемыми показателями.
Устойчивое к пробиванию стекло - это защитное стекло, выдерживающее определенное количество ударов обухом и лезвием топора.
Ударостойкое стекло, в зависимости от его характеристик, подразделяют на классы защиты А1, А2 или А3.
Стёкла защитные в соответствии ГОСТу Р 51136-98, класс защиты А1, A2, A3:
Защитные стёкла предназначены для использования в административных, общественных и жилых зданиях и транспортных средствах, где есть необходимость в защите человека и материальных ценностей. Стекла защитные многослойные - это склеенные между собой полимерными материалами в различном сочетании пластины силикатного стекла, силикатного с органическим стеклом, поликарбонатом или упрочняющими защитными плёнками. Собственно - представляют собой многослойный композиционный материал, обладающий защитными свойствами.
Ударостойкое стекло - это защитное стекло, выдерживающее многократный удар свободно падающего тела с нормируемыми показателями.
Ударостойкому стеклу присваиваются классы А1, А2 и А3 в зависимости от его характеристик. Ударостойкость стекла контролируется на специальном оборудовании, обеспечивающем воздействие на испытываемый образец одиночными ударами свободно падающего шара весом 4,11 кг с высот 3,5 м, 6,5 м и 9,5 метров.
Классификация ударостойкого стекла приведена в таблице №2.
Предельная защитная способность различных видов упрочняющих пленок, установленных на стекло толщиной 4, 5, 6 мм.
