Порядок выполнения работы.
1. Вычертить схему обработки детали резцом и указать обрабатываемую, обработанную поверхности и поверхность резания на заготовке. На резце обозначить главную режущую кромку, главную переднюю и главную заднюю поверхности, указать стрелками направление главного движения (заготовки) и движения подачи (резца).
2. Измерить измерительной линейкой или штангенциркулем основные размеры резца (длину резца L, длину его головки l1 и длину стержня l2, сечение стержня резца BxH, высоту h (рис. 3, л).
3. Измерить радиусомером радиус закругления вершины резца.
4. Измерить углы резца, используя универсальный угломер, настольный угломер, универсальный угломер ЛМТ.
Универсальным угломером замерить углы в плане: главный φ и вспомогательный φ1. Измерительную линейку угломера b приложить к боковой стороне стержня резца, измерительную линейку a подвести к главной режущей кромке и на шкале угломера получить значение угла φ (рис. 7). Аналогично измерить вспомогательный угол в плане φ1. Подсчитать угол при вершине по формуле ε=180-(φ +φ1).
Настольным угломером измерить передние и задние углы (главные и вспомогательные) и угол наклона главной режущей кромки. Для измерения главных – переднего и заднего – углов измеритель с линейками а и b (рис. 8) визуально установить в главной секущей плоскости (перпендикулярно проекции главной режущей кромки на основную плоскость). При измерении заднего главного угла α измерительную линейку a прижать к главной задней поверхности резца и на шкале угломера C прочитать значение угла α.
При измерении главного переднего угла γ измерительную линейку b прижать к передней поверхности резца и на шкале C прочитать значение угла γ. Вспомогательный угол α1 измерить аналогично. В этом случае измеритель установить во вспомогательной секущей плоскости.
При измерении угла наклона главной режущей кромки γ линейку b измерителя совместить с главной режущей кромкой и на шкале C прочитать значение угла.
|
|

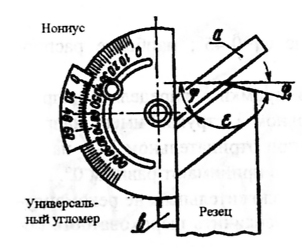

Рисунок 7 – Измерение главного угла в плане универсальным угломером. |

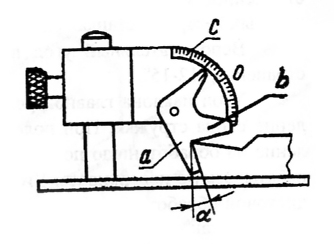

Рисунок 8 – Схема измерения заднего угла на настольном угломере. |
Угол резания δ и угол заострения β определить соответственно по формулам δ=90°-γ и р=90°-(α + γ).
Содержание отчета: в отчет необходимо включить характеристику резца (наименование, марка материала режущей части, форма передней поверхности); эскиз резца: результаты измерений основных размеров и углов.
1.1. Тестовые задания для самоконтроля.
1. Укажите подрезной резец, рис. 9.
Ответ: А) (а); С) (б);
В) (в); Д) (г).
2. Какая поверхность и какая плоскость образуют главный задний угол?
Ответ: А) Передняя поверхность и основная плоскость;
В) Задняя поверхность и плоскость резания;
С) Передняя поверхность и вспомогательная задняя
поверхность;
Д) Передняя поверхность и главная задняя поверхность.
3. Как называется поверхность заготовки, которая образуется главной режущей кромкой?
Ответ: А) Поверхность резания; С) Основная плоскость;
В) Обрабатываемая поверхность; Д) Обработанная поверхность.
4. Как обозначается главный угол в плане?
Ответ: А) φ1; В) α; С) γ; Д) φ.
5. Назовите марки быстрорежущих инструментальных материалов.
Ответ: А) Р9, Р18, Р6М3; С) Сталь 45, 50, 40Х;
В) ХС, ХВГ, 9ХС; Д) У8, У12, У13А.
6. Назовите марку инструментального материала для чистовой обработки стали.
Ответ: А) ТТ7К12; С) Т30К4;
В) ВК2; Д) Т5К10.
7. Назовите марку двухкарбидного твердого сплава.
Ответ: А) ВК8; С) Р18;
В) Т15К6; Д) ТТ7К12.
8. Пересечением каких поверхностей образована вспомогательная режущая кромка?
Ответ: А) Передней и главной задней поверхностями;
В) Передней поверхностью резца и поверхностью резания;
С) Передней поверхностью и вспомогательной задней поверхностью резца;
Д) Передней поверхностью резца и основной плоскостью.
9. Какой главный угол в плане имеет отрезной резец?
Ответ: А) 0°С; С) 60°С;
В) 45 °С; Д) 90°С.
10. К какой группе инструментальных материалов относится сталь Р18?
Ответ: А) Твердый сплав; С) Минералокерамический сплав;
В) Углеродистая инструментальная сталь; Д) Быстрорежущая сталь.
|
|
а) |
б) |
|
|
в) |
г) |

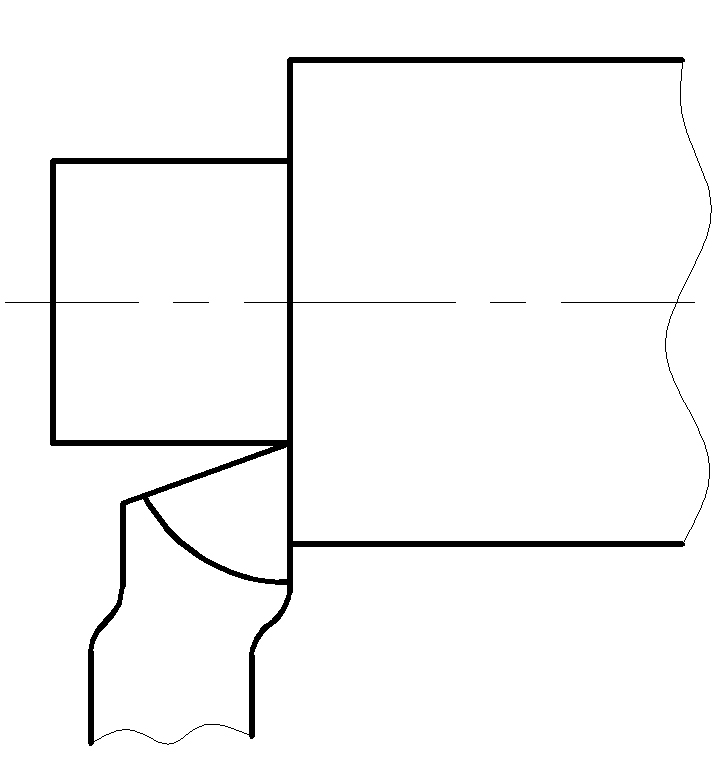

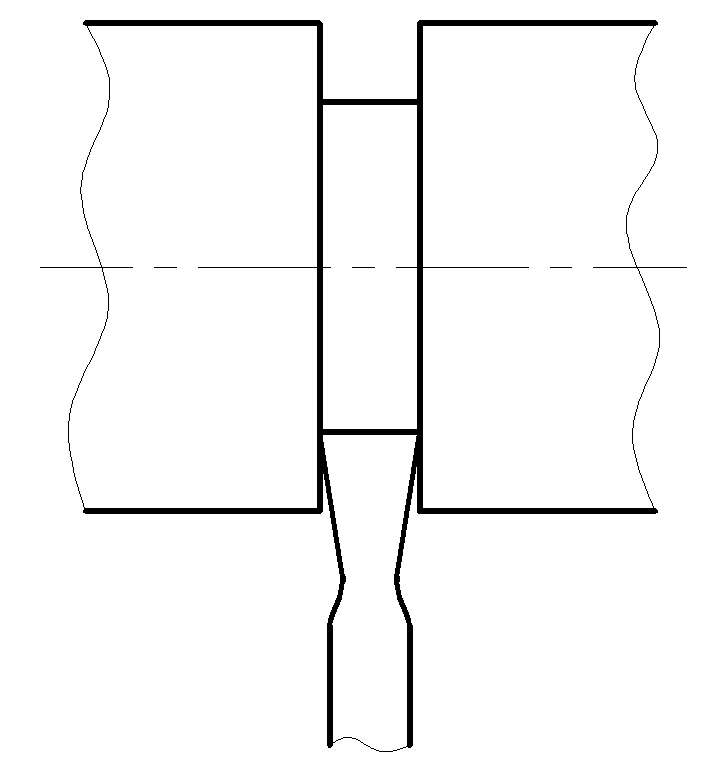

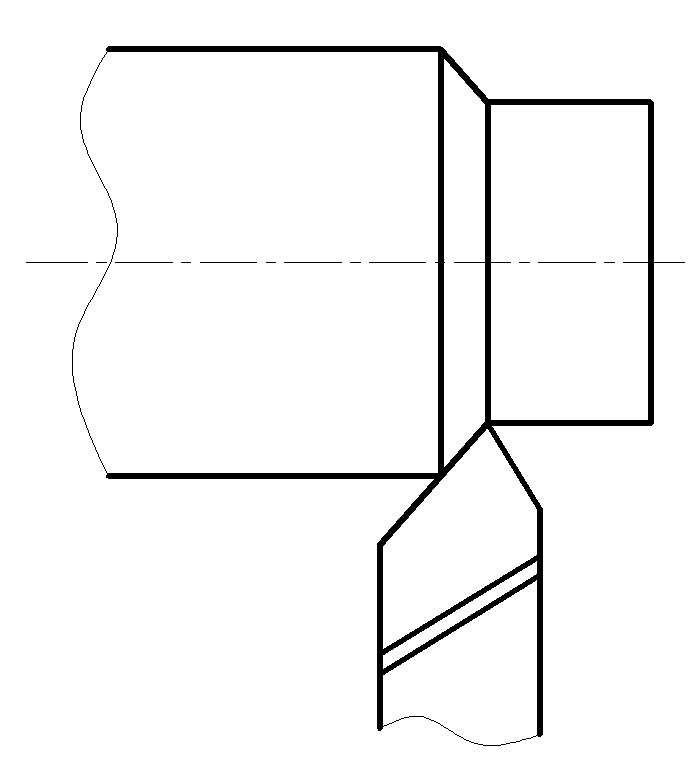

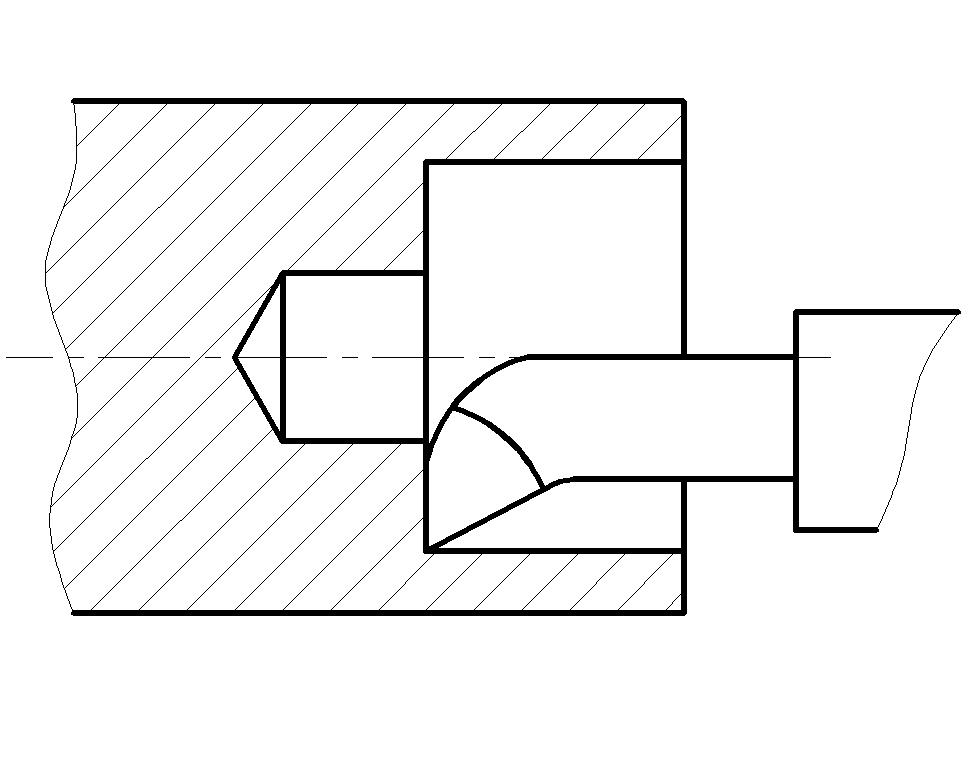

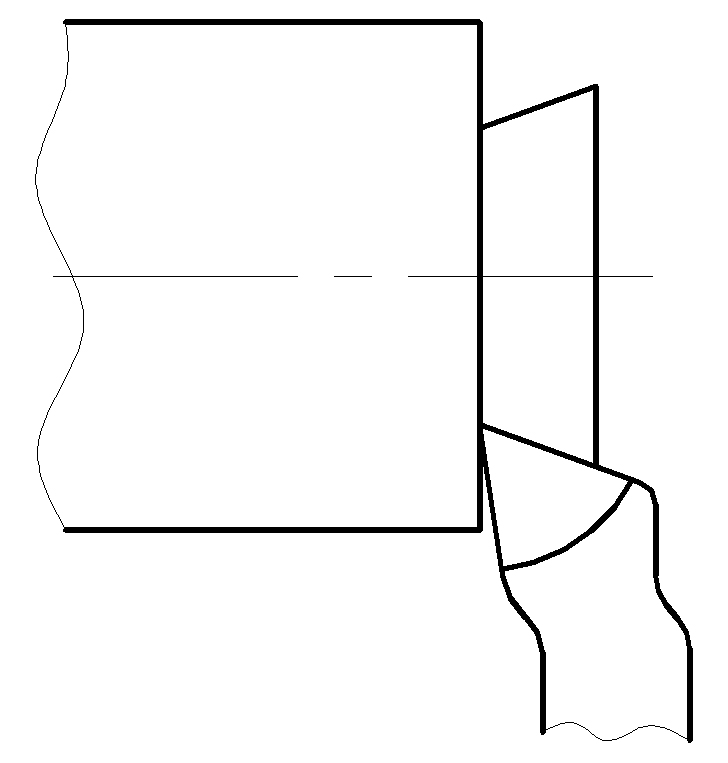

Рисунок 9 – Схемы обработки токарными резцами.
11. Укажите упорно-проходной левый резец (рис. 10).
Ответ: А) а; В) б; С) в; Д) г.
12. Назовите главную заднюю поверхность резца.
Ответ: А) Поверхность, на которую сходит стружка;
В) Поверхность резца, обращенная к поверхности резания заготовки;
С) Поверхность резца, обращенная к обработанной поверхности заготовки;
Д) Плоскость, касательная к поверхности резания заготовки и проведенная через главную режущую кромку.
13. Назовите главный угол в плане для подрезного резца.
Ответ: А) φ =0°; В) φ < 90°; С) φ = 90°; Д) φ > 90°.
14. Назовите обозначение главного заднего угла резца.
Ответ: А) α; В) α1; С) λ; Д) ε.
15. Назовите угол, который может иметь как положительное, так и отрицательное значение.
Ответ: А) φ; В) α; С) γ; Д) α1.
16. Назовите марку инструментального материала для чистовой обработки чугуна.
Ответ: А) ВК2; В) ВК8; С) Т15К6; Д) Т5К10.
17. Укажите цифру, обозначающую на рисунке 11 вспомогательный угол в плане.
Ответ: А) 1; В) 2; С) 3; Д) 4.
18. Назовите цифру, обозначающую на рисунке 11 главный задний угол резца.
Ответ: А) 5; В) 6; С) 7; Д) 8.
19. Назовите марку однокарбидного инструментального материала.
Ответ: А) ВК3; В) Т5К10; С) Т30К4; Д) ХВГ.
20. Что обозначает цифра 5 в твердом сплаве Т5К10?
Ответ: А) Процентное содержание кобальта;
В) Процентное содержание углерода;
С) Процентное содержание карбида вольфрама;
Д) Процентное содержание титана.
21. Каким должен быть передний угол резца при обработке закаленной стали?
Ответ: А) γ = 30°; В) γ = 10°; С) γ = 0°; Д) γ =-5°.
22. Какое назначение имеет угол наклона главной режущей кромки?
Ответ: А) Изменять направление схода стружки;
В) Уменьшать трение стружки о переднюю поверхность резца;
С) Улучшать качество обработанной поверхности;
Д) Снижать усилие при резании.
23. Укажите на рисунке 12 вспомогательный задний угол.
Ответ: А) 1; В) 8; С) 3; Д) 7.
24. Укажите на рисунке 12 угол при вершине.
Ответ: А) 5; В) 2; С) 7; Д) 6.
25. Назовите угол, образованный проекцией режущих кромок на основную плоскость.
Ответ: А) Главный угол в плане; С) Угол заострения;
В) Угол при вершине; Д) Вспомогательный угол в плане.
26. Какой угол обозначается буквой «β»?
Ответ: А) Передний угол;
В) Угол наклона режущей кромки;
С) Угол при вершине;
Д) Угол заострения.
27. Укажите выражение, по которому можно определить угол резания резца для обработки цветного металла.
Ответ: А) 90°+γ; В) 90°-γ; С) φ + α; Д) 180°- γ.
28. Какой резец изображен на рисунке 12?
Ответ: А) Расточной для сквозных отверстий;
В) Прямой проходной;
С) Расточной для глухих отверстий;
Д) Упорно-проходной.
29. Назовите марку инструментального материала для чистовой обработки стали.
Ответ: А) Т5К10; В) Ст3; С) Т30К4; Д) ВК6.
30. Как проводится вспомогательная секущая плоскость?
Ответ: А) Параллельно продольной и поперечной подачи.
В) Перпендикулярно проекции главной режущей кромки на основную плоскость.
С) Через главную режущую кромку и касательную к
поверхности резания заготовки.
Д) Перпендикулярно проекции вспомогательной режущей кромки на основную плоскость.
31. Укажите на рис. 13 угол между проекциями главной и вспомогательной режущими кромками на основную плоскость.
Ответ: А) 1; В) 2; С) 3; Д) 4.
32. Как обозначается угол наклона главной режущей кромки?
Ответ: А) λ; В) φ1; С) ε; Д) δ.
33. Назовите величину главного угла в плане упорно-проходного резца.
Ответ: А) 0°; В) 45°; С) 60°; Д) 90°.
34. Какой резец изображен на рисунке 13?
Ответ: А) Подрезной; С) Проходной;
В) Отрезной; Д) Расточной.
|
|
а) |
б) |
|
|
в) |
г) |

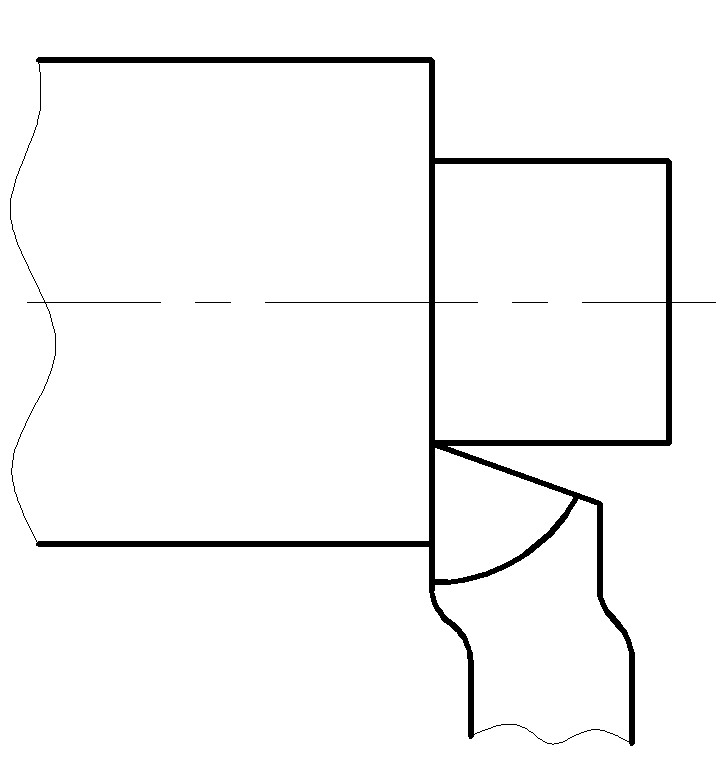

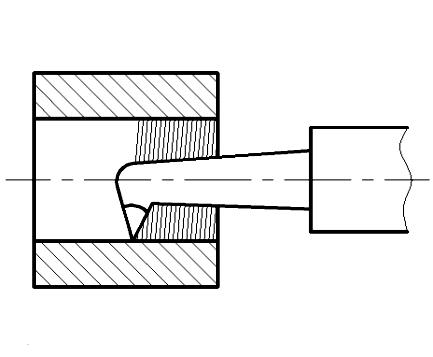

Рисунок 10 – Схемы обработки токарными резцами.
35. Назовите марку трехкарбидного твердого сплава.
Ответ: А) ВК8М; С) Р18;
В) Т15К6; Д) ТТ7К12.
36. При какой величине вспомогательного угла в плане шероховатость обработанной поверхности будет наименьшей?
Ответ: А) 90°; С) 30°;
В) 45°; Д) 12°.
37. Назовите угол, который рассматривается в сечении главной секущей плоскости.
Ответ: А) δ; В) φ; С) λ; Д) φ1.
38. Укажите на рисунке 13 угол между вспомогательной режущей кромкой на основную плоскость и направлением подачи.
Ответ: А) 5; В) 1; С) 4; Д) 3.
39. Укажите на рисунке 13 угол между главной задней поверхностью и плоскостью резания.
Ответ: А) 5; В) 7; С) 6; Д) 2.
40. Что обозначает цифра 7 в трехкарбидном твердом сплаве ТТ7К12?
Ответ: А) Содержание кобальта.
В) Содержание карбидов титана.
С) Содержание карбидов вольфрама.
Д) Содержание карбидов титана и тантала.

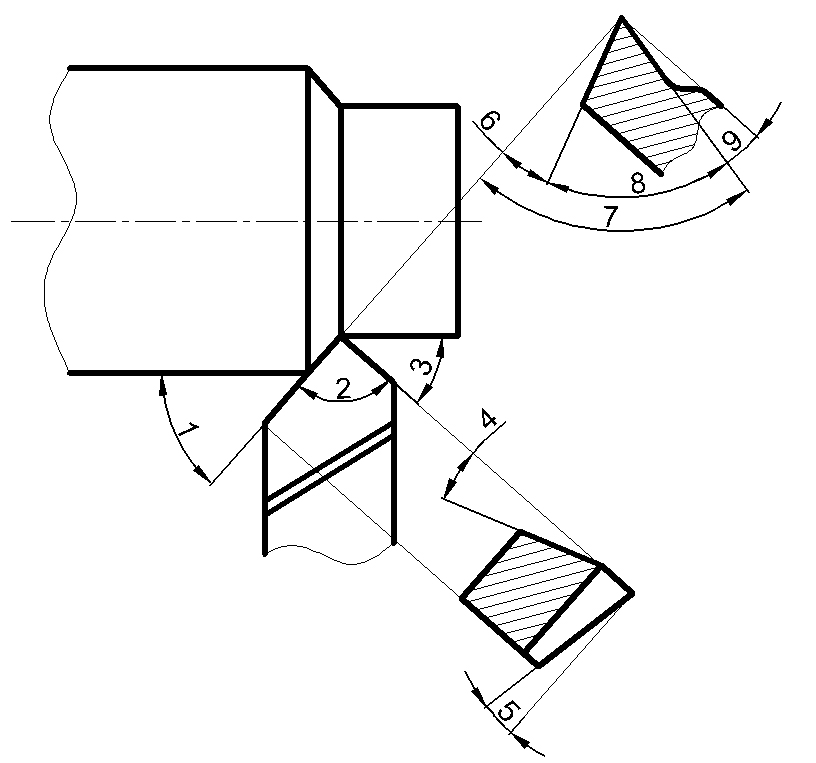

Рисунок 11 – Углы резца.

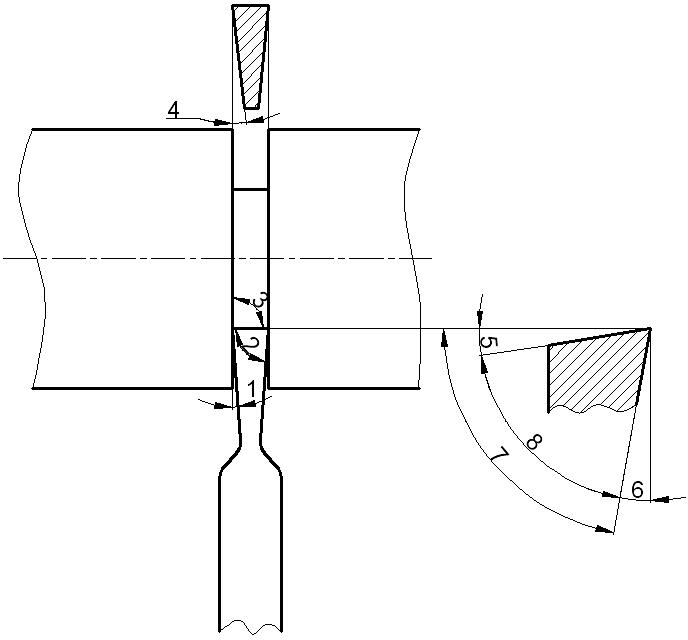

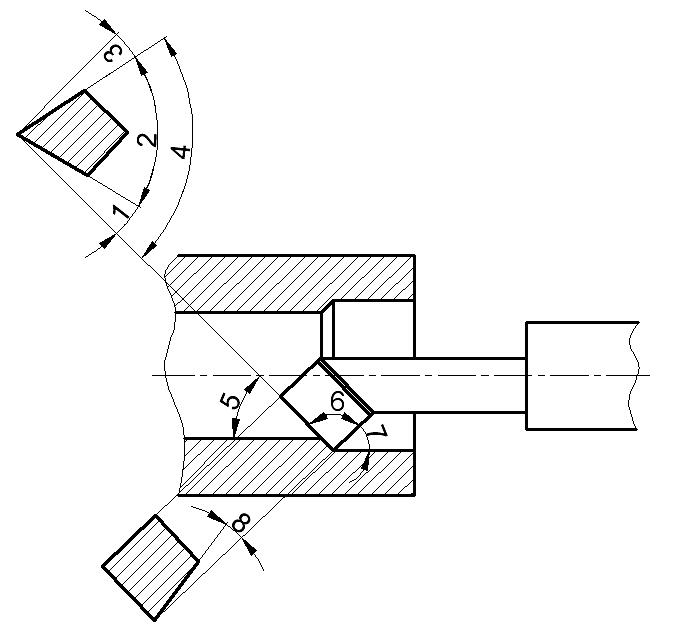

Рисунок 12 – Углы резца.
Рисунок 13 – Углы токарного резца.
