Протокол наблюдений.

Станок_______________________________________________

Тип резца_____________________________________________

Обрабатываемый материал ______________________________

Результаты определения вертикальной составляющей усилия резания - P_z.

Серия опытов	№ опыта	Диаметр заготовки	Режимы резания				Показания индикатора, h	Усилие Pz
			N	V	S	t
I	1			12	0,3	1
	2					1,5
	3					2
II	4			12	0,1	1
	5				0,3
	6				0,6

Построить график зависимости P_z от t и S в логарифмических координатах, определить показатели степени.

7. Вывести общую формулу зависимости Pz от t и S и опреде¬лить постоянный коэффициент С_Р

Содержание отчета. В отчет необходимо включить: протокол наблюдений; графики зависимости главной составляющей силы резания Р_z при точении от глубины резания t и подачи S (в двойных логарифмических координатах); расчеты и формулу типа P_z=C_pt^xS^y. В выводах полученную формулу для силы Р_z сопоставить с формулами, имеющимися в справочной литературе.

5.1. Тестовые задания для самоконтроля.

1. Как называется сила Rz?

Ответ: А) Осевая сила;

В) Радиальная.сила;

С) Равнодействующая сила резания;

Д) Сила резания.

2. По какой силе рассчитывают на прочность детали и узлы коробки скоростей станка?

Ответ: А) По равнодействующей силе резания;

В) По осевой силе;

С) По силе резания;

Д) По радиальной силе.

3. Назовите формулу для определения мощности при резании металлов.

Ответ: А) N_p = N_z; С) = Nz + Nv + Nx;

В) N_p=N_z+N_y Д) N_p=N_z+N_y+N_x

4. Чему равна мощность N_y при продольном обтачивании детали?

Ответ: А) N_y=0; С) N_y= N_x;

В) N_y= N_z; Д) N_y= N_x+ N_z.

5. Как направлена сила P_z?

Ответ: А) По радиусу обработанной детали в горизонтальной плоскости;

В) В сторону, обратную направлению подачи;

С) По касательной к поверхности резания;

Д) Перпендикулярно к передней поверхности резания.

6. Назовите фактор, увеличивающий усилие резания.

Ответ: А) Уменьшение глубины резания;

В) Уменьшение подачи;

С) Увеличение угла резания;

Д) Увеличение главного угла в плане.

7. От чего зависит коэффициент C_p в формуле: P_z = C_pt^xS^y?

Ответ: А) От физико-механических свойств обрабатываемого материала;

В) От способа измерения усилия резания;

С) От типа резца;

Д) От направления подачи.

8. Какие факторы должны быть зафиксированы при определении влияния подачи S на величину силы?

Ответ: А) S; В) V; С) t, S; Д) S, V.

9. Чему равен показатель степени X в уравнении lgP_z = lgC_p + Xlgt?

Ответ: А) Коэффициенту, характеризующему глубину резания;

В) Коэффициенту, характеризующему материал заготовки и условия обработки;

С) Коэффициенту, характеризующему подачу;

Д) Тангенсу угла наклона линии зависимости.

10. Укажите на рис. 44 график зависимости силы P_z от S в логарифмической системе координат, если зависимость выражена уравнением lgP_z = lgC_p + ylgS.

Ответ: по рис. 44.

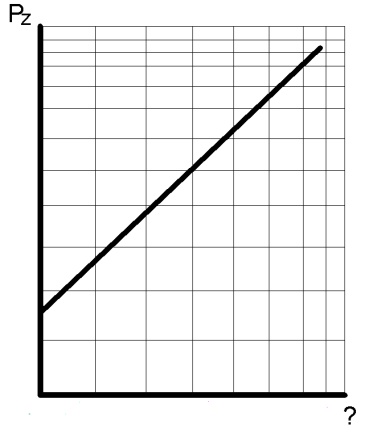

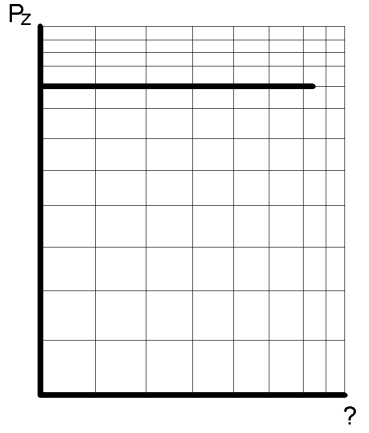

А)	В)
С)	Д)

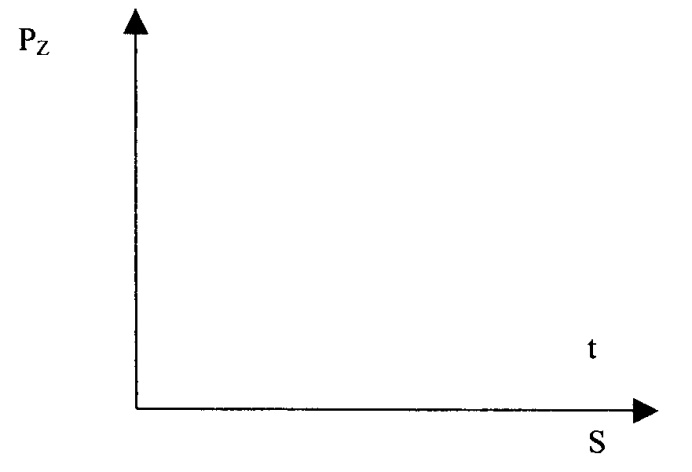

Рисунок 44 – Графики зависимости силы резания.

11. Назовите фактор, не влияющий на усилие резания.

Ответ: А) Скорость резания;

В)Угол наклона главной режущей кромки;

С) Угол резания;

Д) Обрабатываемый материал.

12. Назовите в формуле P_z = Cp_zt^xS^y коэффициент, характеризующий обрабатываемый материал и условия обработки.

Ответ: А) P_z; В) S^y; С) t^x; Д) Cp_z;

13. Назовите формулу для определения влияния глубины резания на усилие резания.

Ответ: А) P_z = C'_pt^Xpz; С) P_z = C''_pS^Ypz;

В) P_z = C_p t^XpzS^YPz; Д) P_z = t^YpzS^Yp_z;

14. Укажите на рис.45 график уравнения lgP_z = lgC_p + Xp_zlgt в логарифмических координатах.

Ответ: по рис. 45.

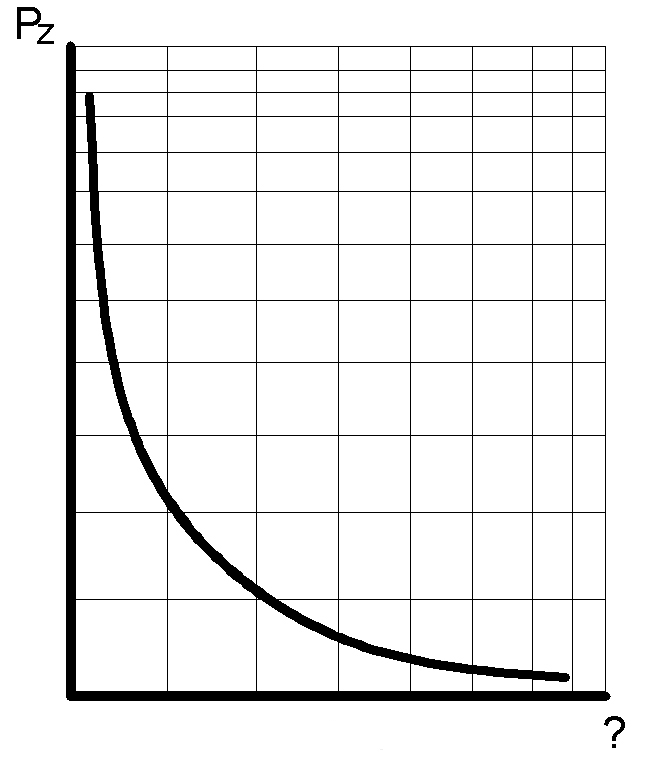

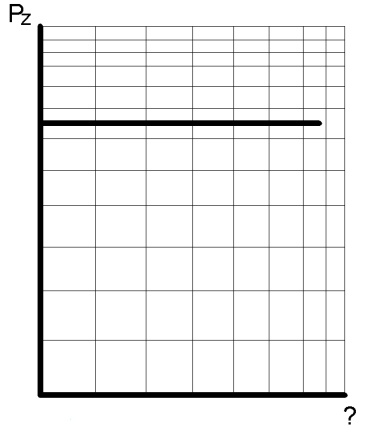

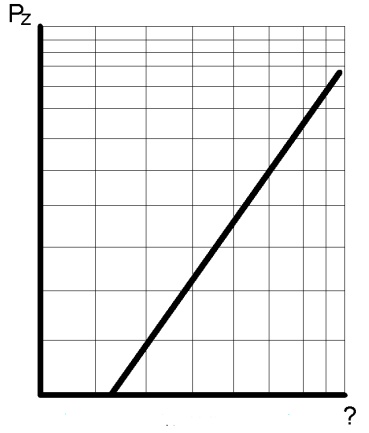

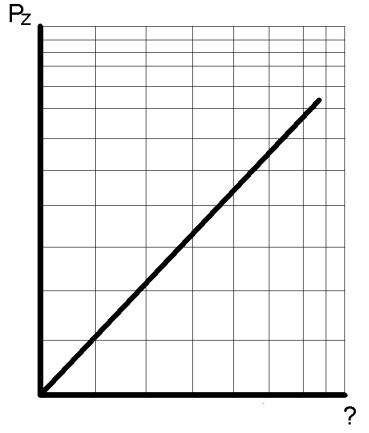

А)	В)
С)	Д)

Рисунок 45 – Графики зависимости силы резания.

15. В уравнении lgP_z = lgC_p + ylgS назовите член, который равен тангенсу угла наклона этой прямой к оси S в логарифмических координатах.

Ответ: А) lgP_z; В) lgS; С) lgC_p; Д) y;

16. Как называется сила R?

Ответ: А) Сила резания; С) Радиальная сила;

В) Осевая сила; Д) Равнодействующая сила.

17. Назовите силу, по которой рассчитывают механизм поперечной подачи токарного станка.

Ответ: А) Радиальная сила;

В) Равнодействующая сила;

С) Осевая сила;

Д) Сила резания.

18. На сколько процентов снижает усилие резания применение смазочно-охлаждающей жидкости?

Ответ: А) 90…100; С) 10…15;

В) 50…60; Д) 0…5.

19. Назовите формулу, по которой можно определить мощность резания при продольном обтачивании детали.

Ответ: А) Np = Ny; С) Np = Nz + Nx;

В) Np = Nz; Д) Np = Nz + Ny + Nx.

20. Какое примерное соотношение имеют силы Pz: Py: Px?

Ответ: А) 1:1:1; С) 1:0,1:0,2;

В) 0,5:0,8:0,1; Д) 1:0,5:0,25.

21.Как называется сила Px?

Ответ: А) Осевая сила; С) Сила резания;

В) Равнодействующая сила; Д) Радиальная сила.

22. Назовите силу, по которой рассчитывают механизм продольной подачи токарного станка.

Ответ: А) Равнодействующая сила; С) Радиальная сила;

В) Сила резания; Д) Осевая сила.

23. Чему равна равнодействующая R?

Ответ: А) С)

В) Д)

24. Чему равна мощность Nx при разрезании заготовки на токарном станке?

Ответ: А) N_x = N_z; С) N_x = 0;

В) N_x = N_p; Д) N_x = N_z + N_y.

25. Чему равен КПД станка?

Ответ: А) 1; С) 0,5 – 0,4;

В) 0,75 – 0,80; Д) 0.

26. Назовите фактор, снижающий усилие резания.

Ответ: А) Смазочно-охлаждающая жидкость;

В) Износ резца;

С) Увеличение радиуса закругления при вершине;

Д) Уменьшение главного угла в плане.

27. Какой динамометр нужно принять для измерения трех усилий?

Ответ: А) Однокомпонентный; С) Трехкомпонентный;

В) Двухкомпонентный; Д) Четырехкомпонентный.

28. Назовите формулу для определения влияния подачи S на величину силы P_z.

Ответ: А) P_z = C_pt^XpzS^YPz;

В) P_z = C''_pS^YPz;

С) P_z = C'_pt^YPz;

Д) P_z = t^XpzS^YPz;

29. Какой фактор нужно изменить при определении коэффициента C_p, учитывающего материал заготовки и условия обработки?

Ответ: А) Материал заготовки;

В) Геометрические параметры резца;

С) Глубину резания;

Д) Скорость резания.

30. Что обозначает X в логарифмическом уравнении lgP_z = lgC_p + Xlgt?

Ответ: А) Усилие резания;

В) Тангенс угла наклона прямой к оси;

С) Коэффициент, характеризующий материал и условия обработки;

Д) Глубину резания.

31. Назовите фактор, влияющий на усилие резания.

Ответ: А) Материал резца;

В) Тип станка;

С) Обрабатываемый материал;

Д) Требуемая шероховатость.

32. Какие факторы должны быть зафиксированы при определении влияния глубины резания на усилие P_z?

Ответ: А) V; В) t, S; С) t; Д) V, S.

33. Какой вид будет иметь прологарифмированное уравнение

P_z = C_pt^Xpz?

Ответ: А) lgP_z = lgC_p · lgt^Xpz; С) lgP_z = Xp_zlgC_pt;

В) lgP_z = lgC_p + Xp_zlgt; Д) lgP_z = C_p + Xp_zlgt.

34. Какие факторы нельзя изменять во время опыта при определении коэффициентов C_p?

Ответ: А) Частоту вращения заготовки;

В) Длину заготовки;

С) Направление вращения заготовки;

Д) Направление подачи.

35. Назовите формулу, по которой рассчитывают коэффициент C_p в зависимости от t и S.

Ответ: А) С) ;

В) Д)

36. Как называется сила P_y?

Ответ: А) Радиальная сила; С) Равнодействующая сила;

В) Осевая сила; Д) Сила резания.

37. Назовите силу, которая сгибает деталь при резании в горизонтальной плоскости и способствует появлению вибрации.

Ответ: А) R; В) P_y; С) P_x; Д) P_z.

38. Назовите формулу. для которой определения силы P_z при скоростном режиме более 100м/мин.

Ответ: А) P_z = C_pt^xS^yV^m; С) P_z = C'_pt^x;

В) P_z = C_pt^xS^y; Д) P_z = C«_pS^y.

39. Чему равна мощность резания заготовок на токарном станке?

Ответ: А) Np = Nz; С) Np = Nz + Ny + Nx;

В) Np = Nz + Nx; Д) Np = Nz + Ny.

40. Как направлена сила Py?

Ответ: А) Перпендикулярно к передней поверхности;

В) Перпендикулярно к главной задней поверхности;

С) По радиусу обрабатываемой детали в

горизонтальной плоскости;

Д) В сторону, обратную направлению подачи.
