ВЫБЕРИТЕ ОДИН ПРАВИЛЬНЫЙ ОТВЕТ
1. При нанесении нескольких параллельных размерных линий размерные числа располагают
а) над размерными линиями в шахматном порядке.
б) под размерными линиями одно под другим.
в)
с наклоном в 45
относительно линии основного контура

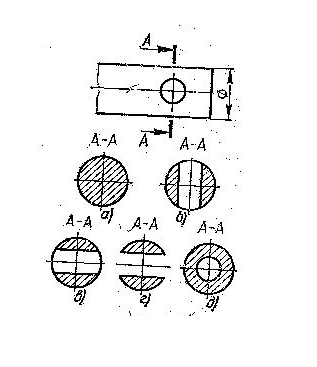

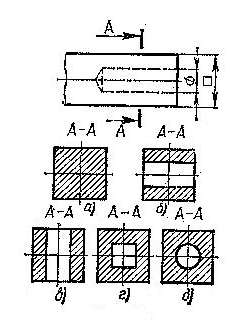

2. Определить правильно выполненное сечение.

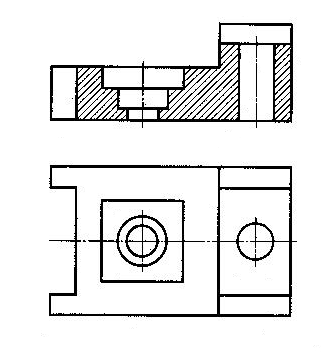

3. Какой разрез указан на чертеже
|
1) сложный комбинированный 2) простой профильный 3) сложный ломаный 4) простой фронтальный
|

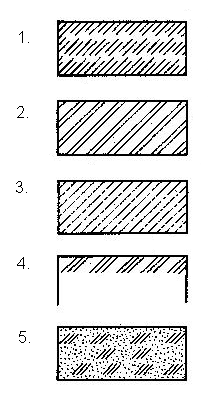

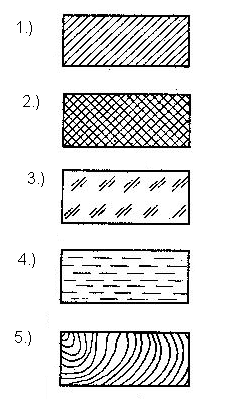

4. Металлы и твердые сплавы обозначают
5. К разъемным соединениям относятся
а) Соединение заклепками
б) Соединение шпилькой
в) Клеевое соединение
г) Сварное соединение
6. Знак обозначения уклона
Установите соответствие
7. Указать соответствие типов линий и назначений.
|
а) осевая. б) выносная в) размерная г) контура видимого д) контура невидимого |

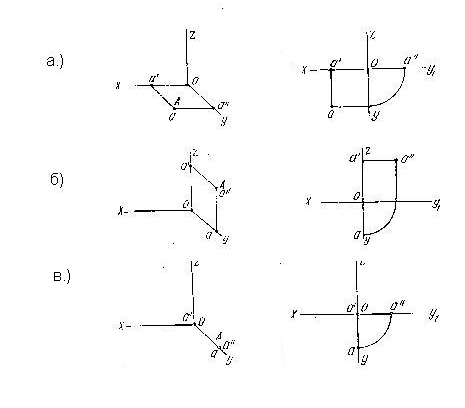

8. Определить положение точки А.
1. В плоскости V 2. В плоскости W 3. В плоскости Н
|
|

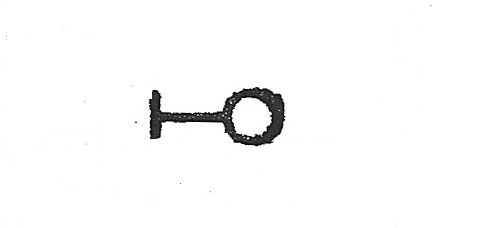

9. Указать соответствие обозначений и условных знаков, применяемых на чертежах транспорта
1 2 3 |
а) светофор
б) сортировочная горка
в) путепровод
|
Напишите правильный ответ
10. Дать название геометрических тел.
|
1. 2. 3. 4.
|
Преподаватель _________ Гарбуза Т.И.
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА Ярославский филиал федерального государственного бюджетного образовательного учреждения высшего профессионального образования «Московский государственный университет путей сообщения» |
||
РАССМОТРЕНО Цикловой комиссией «Общепрофессиональных дисциплин и специальных дисциплин «Автоматика, телемеханика и связь»» Протокол № 6 от 13.02.2013 г. |
Вариант № 2 оценочного средства для проведения директорского/срезового контроля по учебной дисциплине/МДК ОП.01 Инженерная графика 190701.51 «Организация перевозок и управление на ж/д транспорте» |
УТВЕРЖДАЮ Заместитель директора филиала по учебно-методической работе _________ М.К. Лебедев «___»___________ 201__ г. |
ВЫБЕРИТЕ ОДИН ПРАВИЛЬНЫЙ ОТВЕТ

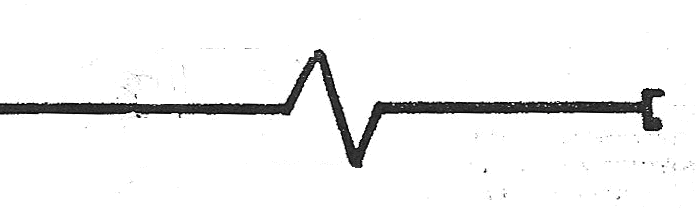

1. Линии обрыва, линии разграничения вида и разреза выполняют.
а) сплошной тонкой
б) штрихпунктирной
в) сплошной волнистой
г) разомкнутой
2. Указать правильное расположение параллельных размеров
а)
б)
в)
3. Определить правильно выполненное сечение.
4. Какой разрез указан на чертеже.
|
а) сложный ступенчатый б) соединение заклепкой в) соединение пайкой г) шлицевое соединение
|
5. Грунт естественный обозначают
6. К разъемным соединениям относится
а.) сварное соединение
б) соединение заклепкой
в.) соединение пайкой
г.) шлицевое соединение

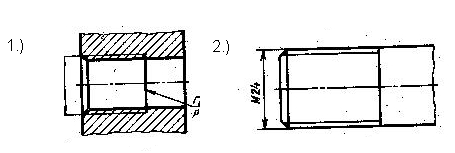

7. Укажите метрическую цилиндрическую резьбу с крупным шагом
Установите соответствие

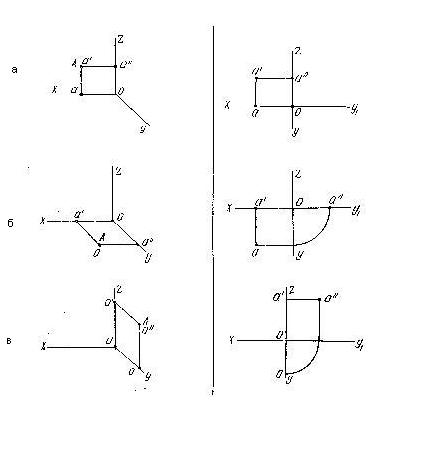

8. Определить положение точки а.
|
|
9. Указать соответствие обозначений и условных знаков, применяемых на чертежах транспорта.
1
2
3 |
А) железнодорожный путь Б) путевые весы В) вытяжка
|
напишите правильный ответ
10. Дайте название геометрических тел
Преподаватель _________ Гарбуза Т.И. |
1. 2. 3. 4.
Гарбуза Т.И. |
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА Ярославский филиал федерального государственного бюджетного образовательного учреждения высшего профессионального образования «Московский государственный университет путей сообщения» |
||
РАССМОТРЕНО Цикловой комиссией «Общепрофессиональных дисциплин и специальных дисциплин «Автоматика, телемеханика и связь»» Протокол № 6 от 13.02.2013 г. |
Вариант № 3 оценочного средства для проведения директорского/срезового контроля по учебной дисциплине/МДК ОП.01 Инженерная графика 190701.51 «Организация перевозок и управление на ж/д транспорте» |
УТВЕРЖДАЮ Заместитель директора филиала по учебно-методической работе _________ М.К. Лебедев «___»___________ 201__ г. |
ВЫБЕРИТЕ ОДИН ПРАВИЛЬНЫЙ ОТВЕТ
1. Масштабы уменьшения обозначается по типу:
а. М 1:1
б. М 1:20
в. М 10:1
2. Указать правильное расположение размерных чисел линейных размеров при наклонных размерных линиях.
3. Определите правильно выполненное сечение

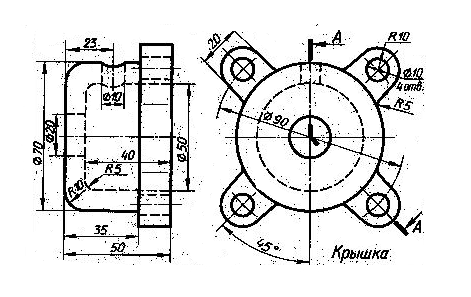

4. Какой разрез указан на чертеже
|
1) простой 2) сложный 3) комбинированный
|

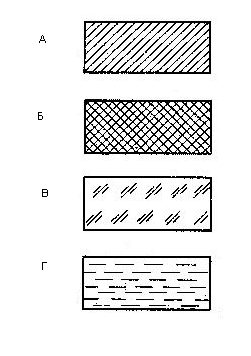

5. Стекло и другие светопрозрачные материалы обозначают
6. Как называется данное соединение
|
|
7. Укажите метрическую цилиндрическую резьбу с мелким шагом
Установите соответствие
8. Определите положение точки А
|
|
9. Указать соответствие обозначений и условных знаков, применяемых на чертежах транспорта
1 2 3 |
а) светофор
б) сортировочная горка
в) путепровод
|
напишите правильный ответ
10. Дайте название геометрических тел
|
1) 2) 3) 4) |
Преподаватель _________ Гарбуза Т.И.
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА Ярославский филиал федерального государственного бюджетного образовательного учреждения высшего профессионального образования «Московский государственный университет путей сообщения» |
||
РАССМОТРЕНО Цикловой комиссией «Общепрофессиональных дисциплин и специальных дисциплин «Автоматика, телемеханика и связь»» Протокол № 6 от 13.02.2013 г. |
Вариант № 4 оценочного средства для проведения директорского/срезового контроля по учебной дисциплине/МДК ОП.01 Инженерная графика 190701.51 «Организация перевозок и управление на ж/д транспорте» |
УТВЕРЖДАЮ Заместитель директора филиала по учебно-методической работе _________ М.К. Лебедев «___»___________ 201__ г. |
ВЫБЕРИТЕ ОДИН ПРАВИЛЬНЫЙ ОТВЕТ
1. Размер формата А3
а. 210Х297
б. 297Х420
в. 594Х420

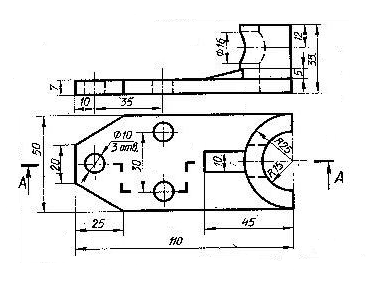

2. Надпись на чертеже обозначает
|
А) Длина угла Б) Толщина пластины В) Площадь детали |
