МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ СУМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

КАФЕДРА ЭЛЕКТРОЭНЕРГЕТИКИ

Курсовая работа

ПО КУРСУ

"РЕЛЕЙНАЯ ЗАЩИТА и АВТОМАТИКА"

на тему: "РАСЧЕТ ЗАЩИТЫ ЛИНИЙ 6 и 10 кВ"

Вариант №4

Выполнил:

Студент Дехтяренко А.В.

группа ЭТ-71

Проверил: Ноздренков В.С.

Сумы 2010

Задание

Выбрать рабочую уставку защит ВЛ-10 кВ. В исходных данных приведены: сопротивление и э.д.с. питающей системы, приведенные к шинам 10 кВ питающей подстанции; параметры участков основной линии и ответвлений; параметры трансформаторов; тип и характеристика существующей максимальной защиты питающего трансформатора 35/10 кВ, которая выполнена по двухфазной двухрелейной схеме. Э.д.с. системы принимается равной среднему номинальному напряжению (10,5 кВ).

На ВЛ-10 кВ установлена максимальная токовая защита, выполненная по двухфазной двухрелейной схеме с реле типа РТВ-IV.

Данные согласно варианта:

№ схемы	Тип предохранителя	Длина участка, км
		1	2	3	4	5	6	7
4	HS	1,4	3,6	5,8	7,1	5,5	8	4

№ вар	Тип реле	Марка провода
		1	2	3	4	5	6	7
4	РТВ-IV	ПС-35	ПС-35	ПС-35	А-25	ПС-35	ПС-25	ПС-35

№ вар	Потребляемая мощность, кВА
	S1	S2	S3	S4	S5	S6
4	120	50	60	70	80	40

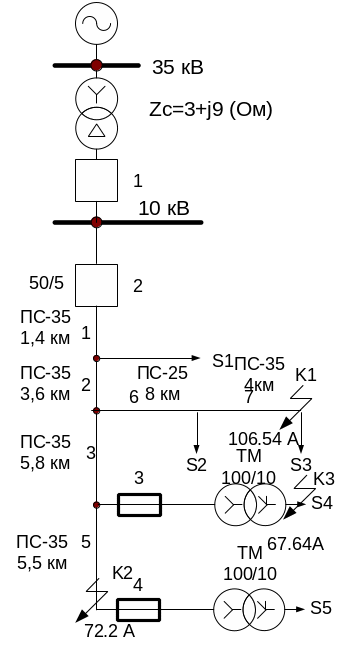

Схема замещения системы

1. Определение сопротивлений участков вл-10 кв

Рассчитываются токи к. з., для чего прежде намечаются расчетные точки к. з. электрически наиболее удаленные от питающей подстанции (точки К1 и К2). Определяются сопротивления участков линий и ответвлений. Расчет удобно свести в таблицу. Значения сопротивлений ( и ) приведены в приложении. Внутреннее индуктивное сопротивление ( ) характерно только для стальных проводов. Как известно это сопротивление зависит от значения тока в проводе и поэтому точный расчет токов к. з. для таких проводов является весьма трудоемким. Для упрощения расчетов токов к. з. для линий, у которых сопротивление участков со стальными проводами составляет незначительную часть общего сопротивления до точки к. з., допускается принимать некоторые средние значения , соответствующие току к. з. примерно 150 А. При больших токах к. з. эти сопротивления уменьшаются.

Уча-стки линии	Дли-на км	Марка провода	Сопротивление участков
			rуд , ом/км	хв. уд , ом/км	хн. уд , ом/км	хв.уд + хн. уд , ом/км	r , ом	хв + хн , ом
1	1,4	ПС – 35	4,5	1,2	0,4	1,6	6,3	2,24
2	3,6	ПС – 35	4,5	1,2	0,4	1,6	16,2	5,76
3	5,8	ПС – 35	4,5	1,2	0,4	1,6	26,1	9,28
4	7,1	А - 25	1,28	-	0,4	0,4	9,09	2,84
5	5,5	ПС -35	4,5	1,2	0,4	1,6	24,75	8,8
6	8	ПС-25	6,2	1,4	0,4	1,8	49,6	14,6
7	4	ПС -35	4,5	1,2	0,4	1,6	18	6,4

Определяются суммарные активное и индуктивные сопротивления до расчетной точки к. з. К1:

r_К1 = r_с + r₁ + r₂ + r₆ + r₇ = 93,1 ом,

х_К1 = x_с + x₁ + x₂ + x₆ + x₇ = 37,8 ом.

Полное сопротивление до точки К1

z_{K1 =} ом

Ток при трехфазном к. з. в точке К1

I_К1 = = 60 А.

Аналогично рассчитывается ток при трехфазном к. з. в расчетной точке К2.

r_К2 = r_с + r₁ + r₂ + r₃ + r₅ = 76,35 ом,

х_К2 = x_с + x₁ + x₂ + x₃ + x₅ = 35,08 ом.

Полное сопротивление до точки К2

z_{K2 =} ом

Ток при трехфазном к. з. в точке К2

I_К2 = = 72,2 А.
