15.8. Вывод в ремонт и ввод в работу из ремонта силовых трансформаторов

Вывод в ремонт трансформаторов, у которых выключатель име­ется со стороны обмоток ВН_У СН и НИ:

при отключении трехобмоточного трансформатора сначала от­ключают выключатели со стороны низшего, среднего и высшего напряжения, затем трансформаторные и шинные разъединители со стороны низшего напряжения, после чего (в той же очередно­сти) со стороны среднего и высшего напряжений;

для безопасности работ трансформатор заземляют с трех сто­рон.

Включение трансформатора в работу после ремонта выполня­ют в обратной последовательности.

При отключении и включении трансформаторов необходимо учитывать, что включение трансформатора под напряжение связа­но с кратковременным переходным режимом, вследствие чего на­магничивающий ток в обмотке резко возрастает. При двух и более параллельно работающих трансформаторах включение одного из них со стороны обмотки среднего или низшего напряжения может привести к резкому снижению напряжения на шинах СН или НН и нарушению работы потребителей. Поэтому для включения трех­обмоточного трансформатора необходимо включить шинные и трансформаторные разъединители с каждой из трех сторон, а за­тем соответствующие выключатели.

Отключение и включение ненагруженных трансформаторов на­пряжением 110…220 кВ, имеющих неполную изоляцию нейтралей, осуществляются после предварительного глухого заземления нейтрали, если она была разземлена и защищена вентильным раз­рядником. Если к нейтрали обмотки напряжением 35 кВ был под­ключен дугогасящий реактор, то для устранения возникших опас­ных перенапряжений (при неодновременном размыкании контак­тов выключателя напряжением 35 кВ) трансформатор отключают при изолированной нейтрали.

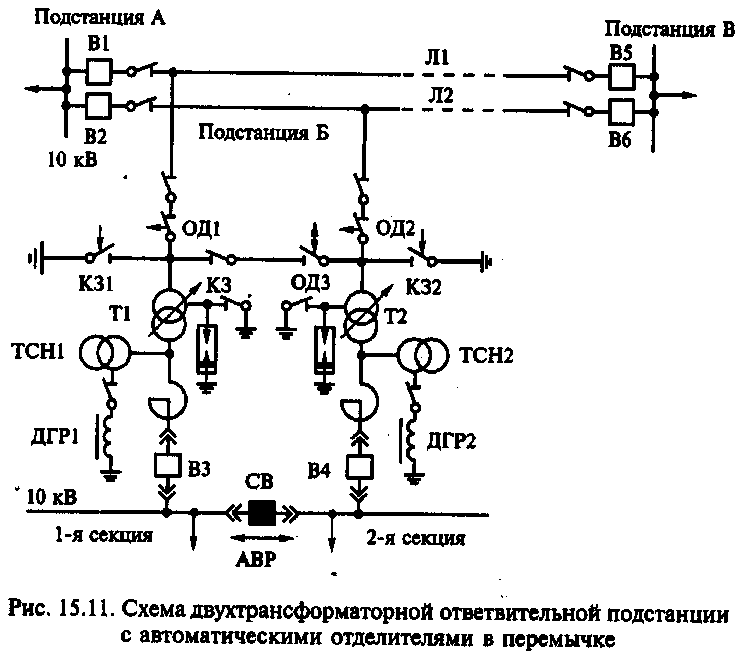

Отключение в ремонт и ввод в работу трансформаторов на под­станциях с упрощенными схемами. Отключение трансформатора Т1 в ремонт (рис. 15.11), когда включены АПВ выключателей напря­жением 10 кВ трансформаторов, АВР секционного выключателя напряжением 10 кВ и отделителей напряжением 110 кВ, выполня­ют в такой последовательности:

переводят питание нагрузки собственных нужд полностью на трансформатор ТСН2;

отключают рубильник трансформатора ТСН1 и снимают пре­дохранители со стороны обмотки напряжением 0,4 кВ, чтобы ис­ключить возможность обратной трансформации;

настраивают дугогасящий реактор ДГР2 на суммарный заряд­ный ток отходящих от шин напряжением 10 кВ линий и отключа­ют разъединитель дугогасящего реактора ДГР1;

автоматические регуляторы напряжения трансформаторов Т1 и Т2 переключают с автоматического на дистанционное управле­ние, переводят РПН трансформатора Т1 в положение, одинако­вое с положением РПН трансформатора Т2;

отключают АВР отделителей напряжением ПО кВ и при необ­ходимости (в соответствии с инструкцией) АПВ выключателя ВЗ и АВР секционного выключателя;

включают секционный выключатель (СВ) напряжением 10 кВ и после проверки на нем нагрузки отключают выключатель ВЗ трансформатора Т1;

переключают АРКТ трансформатора Т2 с дистанционного на автоматическое регулирование;

автоматический регулятор напряжения под нагрузкой (РПН) трансформатора Т1 устанавливают в положение, соответствующее номинальному напряжению, если оно было выше номинального, и отключают АРКТ;

проверяют, отключен ли выключатель ВЗ, и тележку с выклю­чателем устанавливают в ремонтное положение;

дистанционно отключают отделитель ОД1 (отключают намаг­ничивающий ток трансформатора Т1);

отключают линейные разъединители РЛ1 и разъединители в перемычке РП.

При подготовке рабочего места выполняют комплекс мероп­риятий, предусмотренных правилами безопасности.

Включение в работу трансформатора Т1 осуществляют после окончания ремонта, осмотра оперативным персоналом места ра­бот и снятия защитных заземлений. Операции и действия прово­дят в следующем порядке:

проверяют, отключен ли короткозамыкатель К31, который при работах мог быть включен ремонтным персоналом, включен ли разъединитель в нейтрали обмотки напряжением ПО кВ транс­форматора Т1, отключены ли отделители ОДЗ, после чего вклю­чают разъединители РП;

при отключенном положении выключателя ВЗ перемещают его тележку в контрольное положение и соединяют электрические разъемы в шкафу КРУ;

проверяют положение переключателя ответвлений РПН транс­форматора Т1 (оно должно соответствовать номинальному напря­жению);

включают отделители ОД1 и включением линейных разъеди­нителей трансформатор Т1 ставят под напряжение;

после проверки полнофазности включения трансформатора под напряжение, что устанавливается визуально по положению но­жей трех фаз разъединителей ЛР1, отделителей ОД1 и нормаль­ному гулу трансформатора, отключают заземляющий разъедини­тель в нейтрали обмотки напряжением 110 кВ;

вкатывают в рабочее положение тележку с выключателем ВЗ;

переключают АРКТ трансформатора Т2 с автоматического на дистанционное регулирование;

включают на дистанционное регулирование АРКТ трансфор­матора Т1 и устанавливают его РПН в положение, в котором на­ходился РПН работающего трансформатора Т2;

включают выключатель ВЗ и проверяют распределение нагруз­ки между трансформаторами Т1 и Т2, затем отключают секцион­ный выключатель СВ напряжением 10 кВ;

включают АВР секционного выключателя напряжением 10 кВ, АПВ выключателя ВЗ и АВР отделителей напряжением ПО кВ;

переключают АРКТ трансформаторов Т1 и Т2 с дистанцион­ного на автоматическое регулирование;

включают рубильник (устанавливают предохранители) на сто­роне напряжением 0,4 кВ трансформатора ТСН1 и создают нор­мальную схему питания нагрузки собственных нужд трансформа­тора Т1;

включают дугогасящий реактор ДГР1 и восстанавливают нор­мальный режим компенсации емкостных токов.

В том случае, когда к двум параллельным линиям подключена ответвлением лишь одна подстанция (см. рис. 15.11) отключение намагничивающего тока трансформатора часто выполняют не от­делителями, а выключателями на питающих подстанциях. Для этого на ответвительной подстанции переводят питание нагрузки с от­ключаемого трансформатора на другой, остающийся в работе. За­тем на питающих подстанциях отключают выключатели линий, снимая напряжение сразу с линии и подключенного к ней транс­форматора.

Далее, на ответвительной подстанции отключают отделители трансформатора и линейные разъединители, после чего линию включают в работу, а отключенный трансформатор готовят к про­изводству ремонта. При включении трансформатора в работу с линии опять снимают напряжение отключением выключателей на питающих подстанциях. На ответвительной подстанции включают отделители трансформатора и линейные разъединители, потом на линию и на трансформатор подают напряжение включением выключателя на питающей подстанции и далее линию выключа­ют в транзит. Заметим, что этот способ отключения и включения трансформатора связан с кратковременным ослаблением схемы сети и его применение зависит от режима нагрузки линий.
