Контрольные вопросы
1. Как осуществляется надзор за кабельными линиями?
2. Чем опасны блуждающие токи для металлических оболочек кабелей?
3. Почему для испытания кабеля повышенным напряжением применяют выпрямленный ток?
4. В чем заключается сущность метода испытаний кабеля напряжением 6 кВ под нагрузкой?
5. Какими методами можно определить места повреждений кабельных линий?
6. Как осуществляется контроль давления масла в маслонаполненных кабельных линиях?
Глава 15
ВЫВОД В РЕМОНТ И ВВОД В РАБОТУ
ИЗ РЕМОНТА ЭЛЕКТРООБОРУДОВАНИЯ
ЭЛЕКТРОСТАНЦИЙ И СЕТЕЙ
15.1. Подготовка рабочих мест
Условия производства работ. Работы в электроустановках станций и подстанций по требованиям безопасности разделяют на выполняемые без снятия напряжения и со снятием напряжения. В первом случае работы могут вестись под напряжением непосредственно на токоведущих частях с применением специальных защитных средств и вдали от отключенных токоведущих частей, когда применяют ограждения и плакаты по требованиям безопасности и когда расстояние до токоведущих частей больше, указанных в та§л. 15.1. Во втором случае работы ведутся, когда на отключенные токоведущие части накладывают переносные защитные заземления или же включают заземляющие ножи.
До начала работ проводят организационные и технические мероприятия, обеспечивающие безопасность работ. К организационным мероприятиям относятся выдача нарядов и распоряжений, выдача разрешений на подготовку рабочих мест и допуска, допуск, надзор во время работы, перевод на другое рабочее место, перерыв в работе и ее окончание.
Для подготовки рабочего места при работах со снятием напряжения выполняют следующие технические мероприятия:
проводят необходимые отключения и принимают меры, исключающие ошибочное или самопроизвольное включение коммутационной аппаратуры;
на приводы ручного и на ключи дистанционного управления коммутационной аппаратурой вывешивают запрещающие плакаты;
проверяют отсутствие напряжения на токоведущих частях, на которых должно быть наложено заземление для защиты людей от поражения электрическим током;
накладывают заземление (включают заземляющие ножи, устанавливают переносные заземления);
' вывешивают плакаты (рис. 15.1), ограждают при необходимости рабочие места и оставшиеся под напряжением токоведущие части (в зависимости от местных условий токоведущие части ограждают до или после наложения заземлений).
При работах со снятием напряжения в электроустановках напряжением выше 1 кВ отключают токоведущие части, на которых
Таблица 15.1 Допустимые расстояния приближения к токоведущим
Частям, находящимся под напряжением, м
Напряжение, кВ |
Расстояние от людей и применяемых ими инструментов и приспособлений, от временных ограждений |
Расстояние от механизмов и грузоподъемных машин в рабочем и транспортном положениях, от стропов, грузозахватных приспособлений и грузов |
До 1: |
|
|
наВЛ |
0,6 |
1,0 |
в остальных электроустановках |
Не нормируется (без прикосновения) |
1,0 |
$...35 |
0,6 |
1,0 |
ПО |
1,0 |
1,5 |
150 |
1,5. |
2,0 |
220 |
2,0 |
2,5 |
330 |
2,5 |
3,5 |
400... 500 |
3,5 |
4,5 |
750 |
5,0 |
6,0 |
800* |
3,5 |
4,5 |
1150 |
8,0 |
10,0 |
Примечание. Здесь электроустановки напряжением 3 кВ приравниваются к электроустановкам напряжением 6 кВ, напряжением 20 кВ — к 35 кВ, 60 кВ — к 110 кВ.
* Постоянный ток.
будут выполнять работы; неогражденные токоведущие части, к которым требуется приближение людей, механизмов и грузоподъемных машин на расстояние менее указанного в табл. 15.1. В электроустановках напряжением выше 1 кВ с каждой стороны, откуда коммутационным аппаратом может быть подано напряжение на рабочее место, создают видимый разрыв, образованный отключением разъединителей, снятием предохранителей, а также отключением отделителей и выключателей нагрузки (за исключением тех, у которых автоматическое включение осуществляется пружинами, установленными на включение для применения в схемах АВР) или в крайнем случае отсоединением или снятием шин и проводов.
Для исключения обратной трансформации трансформаторы напряжения и силовые трансформаторы, связанные с выделенным для производства работ участком электроустановки, отключают также и со стороны напряжения до 1 кВ.
В установках напряжением выше 1 кВ во избежание ошибочного или. самопроизвольного включения коммутационных аппаратов, которыми может быть подано напряжение к месту работ, их приводы запирают на механический замок. В цепях питания включающих катушек приводов вынимают предохранители.
В электроустановках напряжением до 1 кВ с токоведущих частей, на которых будут выполнять работы, напряжение со всех сторон снимают отключением коммутационных аппаратов с ручным приводом, а при наличии предохранителей — снятием последних. Во избежание ошибочного включения коммутационных аппаратов запирают рукоятки или дверцы шкафа, устанавливают между контактами изолирующие накладки и т. п.
Отсутствие напряжения в электроустановках определяют указателем напряжения, исправность которого проверена специальным прибором или приближением его к токоведущим частям, заведомо находящимся под напряжением (в электроустановках напряжением выше 1 кВ указателем напряжения пользуются в диэлектрических перчатках). Проверку осуществляет электромонтер с квалификационной группой IV в электроустановках напряжением выше 1 кВ и с группой III — в электроустановках напряжением до 1 кВ.

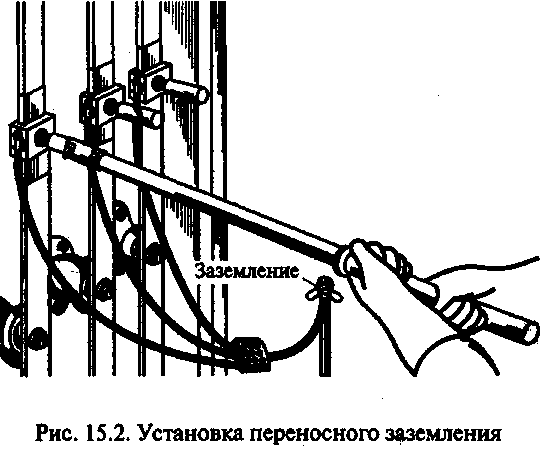

Убедившись в отсутствии напряжения, на токоведущие части накладывают заземления (рис. 15.2). Переносные заземления сна-
чала присоединяют к «земле», а затем после проверки отсутствия напряжения накладывают на токоведущие части. Снимают заземления в обратной последовательности: сначала с токоведущих частей, а затем отсоединяют от «земли».
В электроустановках напряжением выше 1 кВ переносные заземления устанавливают два электромонтера (один с квалификационной группой III, другой — IV), а снимать может один (с группой III); заземляющие ножи может включать и отключать электромонтер с группой IV. Операции с переносными заземлениями выполняют в диэлектрических перчатках с применением изолирующей штанги,
Установка ограждений и плакатов. Токоведущие части, оставшиеся под напряжением, ограждают щитами, ширмами, экранами, изготовленными из дерева или изолирующих материалов. На временных ограждениях вывешивают предупреждающие плакаты (см. рис. 15.1, а...г).
Такие же плакаты вывешивают на ограждениях ячеек, соседних с рабочим местом, а также в ОРУ при работах, проводимых с земли и на оборудовании, установленном на фундаментах и отдельных конструкциях, на канатах или шнурах, ограждающих рабочее место.
В электроустановках на подготовленных рабочих местах вывешивают предписывающие плакаты (см. рис. 15.1, з, и), а на конструкциях, соседних с той, по которой разрешается подниматься, — предупреждающий плакат (см. рис. 15.1, г).
Плакаты и ограждения, установленные при подготовке рабочих мест, до полного окончания работы не убирают и не переставляют.
