На напряжение 1... 110 кВ

(ТУ 3431.10959-94)

Тип манжеты	Диаметр оболочки кабеля, мм	Внутренний диаметр манжеты, мм		Длина манжеты, мм	Материал манжеты^
		до усадки	после усадки
МТВД 75/30. ..200 МТВД 75/30. ..400 МТВД 75/30 ...800	36 ...60 36 ...60 36 ..60	75 75 75	30 30 30	200 400 800	Полиэтилен высокого давления
МТВД 110/45 ...200 МТВД 110/45 ...400 МТВД 110/45 ...800	54 .:. 90 54 ...90 54 ...90	110 110 110	45 45 45	400 800	Тоже
МТНД 110/45 ...400 МТНД 110/45 ...800	54 ...90 54 ... 90	110 110	45 45	400 800	Полиэтилен низкого давления

Примечания: 1. Ремонтная манжета предназначена для быстрого ремонта поврежденных кабельных оболочек и обеспечивает их полную герметичность, защиту и долговечность.

2. Манжета изготовляется на базе полиэтилена высокого и низкого давления. Внутренняя поверхность манжет покрыта специальным герметизирующим слоем. Возможна поставка герметика в виде ленты (по согласованию с заказчиком).

3. Размер манжеты в зависимости от диаметра оболочки кабеля выбирается по таблице.

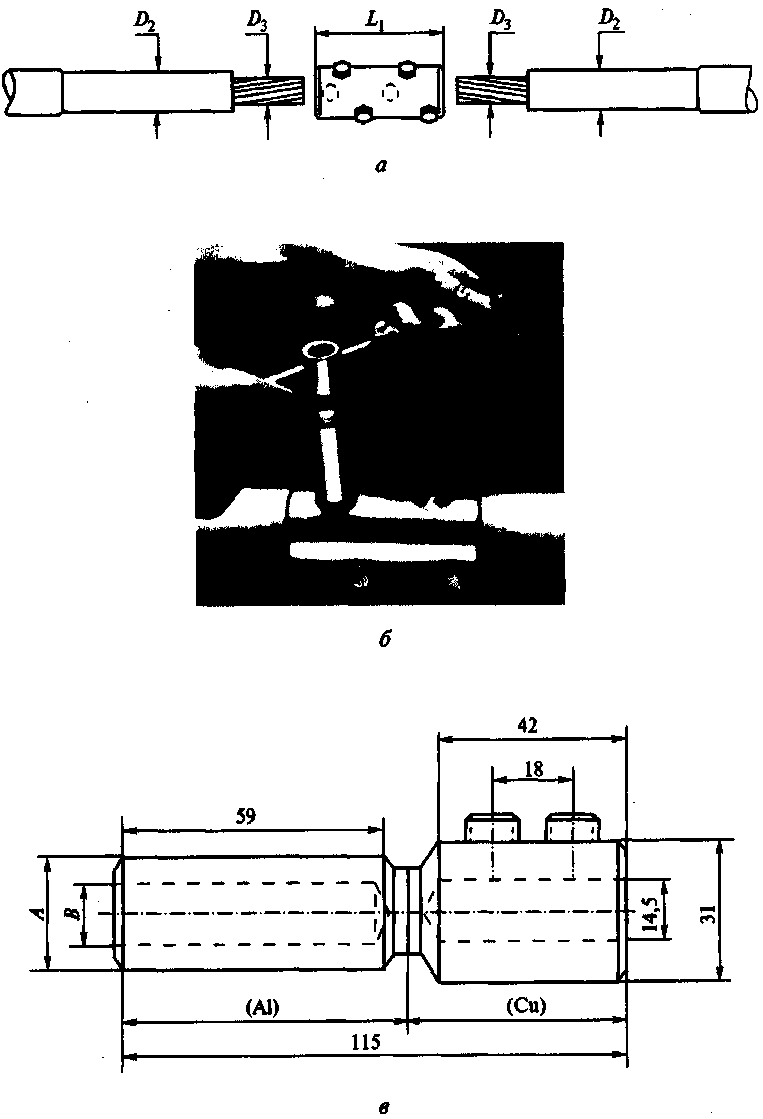

Рис. 14.14. Соединение жил кабеля с помощью гильз фирмы «Райхем»

Мосэнерго:

а — подготовка жил кабеля к соединению; б — процесс опрессовки жил кабеля; в — гильза для соединения жил кабеля комбинированным способом

Примечания: 1. Табель-перечень инструментов, приспособлений и защит­ных средств бригады ЦРБ по ремонту кабельных линий может использоваться для ремонта всех марок кабелей и монтажа всех типоразмеров кабельных муфт.

2. Для оснащения бригады по ремонту отдельных типоразмеров муфт следует выбирать из табеля-перечня необходимые инструменты, приспособления и за­щитные средства.

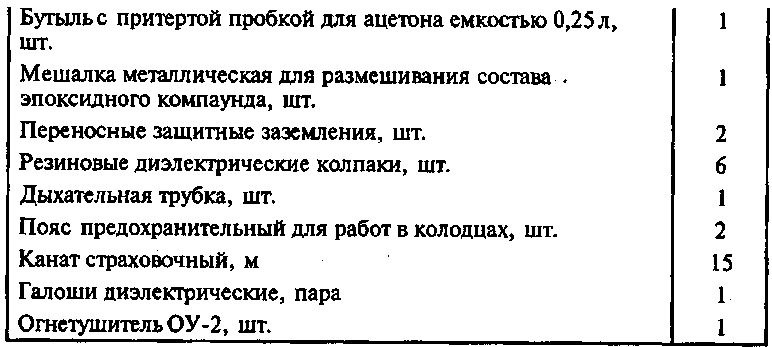

В качестве примера приведен перечень инструментов, приспособлений и защит­ных средств для монтажа эпоксидной заделки внутренней установки 1... 10 кВ с применением нейритовых трубок или односторонней прорезиненной ленты для защиты бумажной изоляции от увлажнения из воздуха (табл. 14.9).

При наличии влаги внутри кабеля вырезают поврежденный уча­сток и вставляют на его место отрезок кабеля, соответствующий по марке, сечению и длине ремонтируемому кабелю.

С обеих сторон кабельной вставки монтируют соединительные муфты.

Ремонт поврежденных токоведущих жил кабеля устраняют пу­тем установки одной соединительной муфты, если имеется запас кабеля, необходимый для ее разделки и монтажа по длине. В про­тивном случае дефектный участок вырезают, заменяют новым от­резком кабеля с установкой двух соединительных муфт. Соедине­ние между собой разрезанных медных жил производится опрессовкой или пайкой с применением гильз типа ГМ или с помо­щью кабельных гильз фирмы «Райхем» (рис. 14.14). Соединение алюминиевых жил производят путем термитной сварки, пайки и газовой сварки в ацетиленокислородном, бензинокислородном или пропанбутановом пламени.

Ремонт соединительных муфт в большинстве случаев осуще­ствляется снятием дефектной и установкой новой муфты. При не­обходимости устанавливают удлиненные муфты. Ремонт концевых

Примечание: Инструмент, приспособления и защитные средства бригады ЦРБ по ремонту кабелей размещают и хранят в одно- или двухосной передвиж­ной мастерской типа фургон.

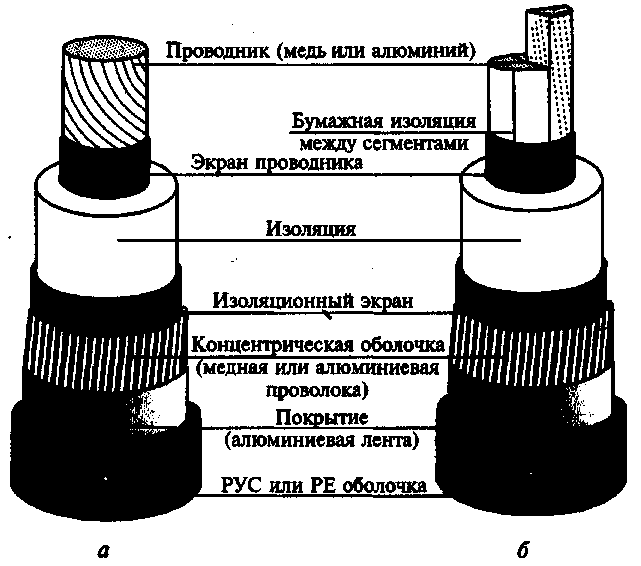

Рис. 14.15. Одножильные кабели напряжением 220...500 кВ с изоляцией из сшитого полиэтилена с медной или алюминиевой жилой:

а — компактная закругленная скрутка (медь 5≤ 1000 мм² или алюминий S ≤1200 мм²); б — шестисегментная скрутка (медь 5≤1000 мм² или алюминий 5≤1200 мм²)

муфт производят путем демонтажа поврежденной, проверки изо­ляции кабеля на влажность и монтажа новой муфты.

В процессе ремонтных работ, связанных с разрезанием жил ка­беля, необходима проверка правильности совпадения одноименных фаз соединяемых между собой концов жил. После капиталь­ного ремонта проверяют целость жил кабеля и испытывают его повышенным напряжением. Перед включением под нагрузку ка­бельная линия фазируется шинами РУ.

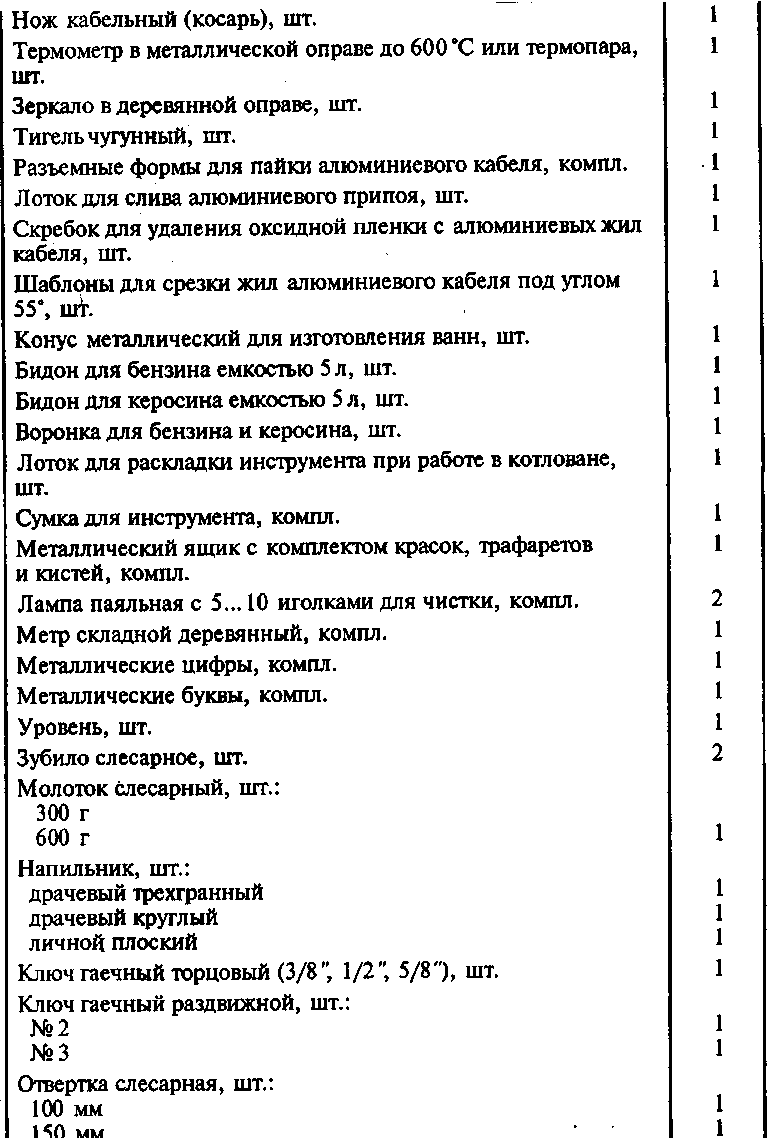

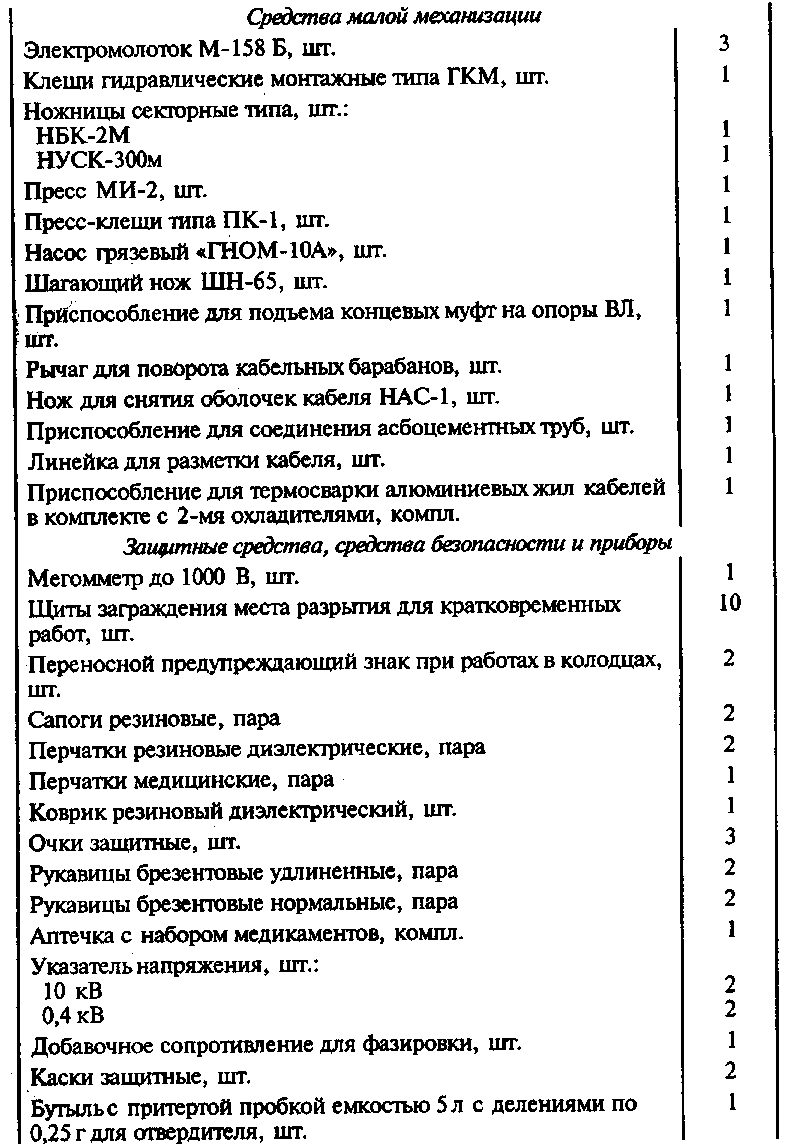

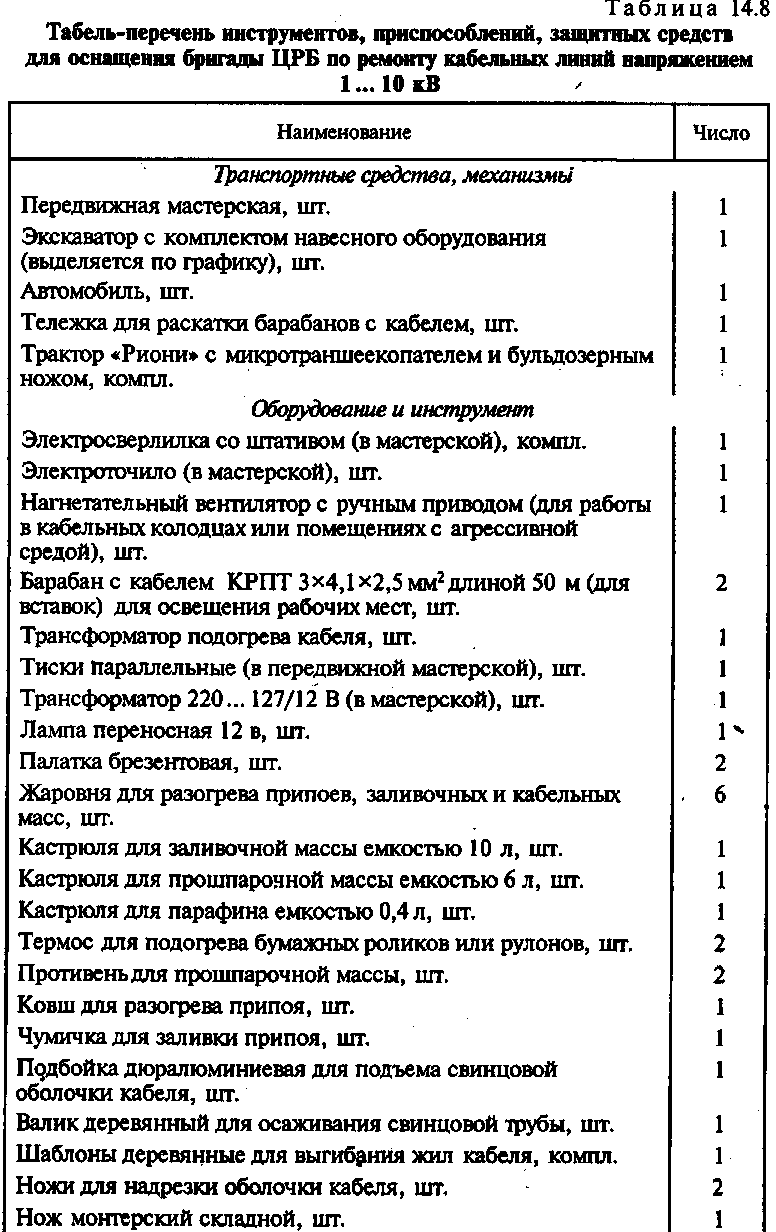

В табл. 14.8 и 14.9 приведены перечни инструментов, приспо­соблений, защитных средств для ремонта кабеля напряжением 0,4...35кВ.

В современных условиях на практике часто применяют одно­жильные кабели с изоляцией из сшитого полиэтилена напряже­нием ПО...500 кВ (например, кабели, производимые отечествен­ной фирмой «Москабельмет» совместно с французской фирмой «Алкатель кабле»), у которых жила выполнена из меди или алю­миния, а экран представляет собой свинцовую оболочку (рис. 14.15), круглую медную или алюминиевую проволоку, либо свинцовую оболочку в сочетании с плоской медной лентой.

Однофазные кабели из сшитого полиэтилена испытывают на­пряжением переменного тока и частотой 50 Гц: 36... 110 кВ — 1,5 V_HOH в течение 0,5 ч; 220 кВ — 2,2К_НОМ в течение 1 ч; 400 кВ — 1,9К_НОМ в течение 10 ч и 500 кВ — 1,65 К_ном в течение 10 ч.
