13.7. Обслуживание изолированных проводов амка вл напряжением 0,4 кВ и их арматуры

К онструкции изолированных проводов ВЛ напряжением 0,4 кВ.

Самонесущий изолированный провод АМКА (Финляндия) со­стоит из несущего нулевого про­вода, вокруг которого скручены в жгут фазные провода и при не­обходимости провода наружного освещения и контрольные про­вода. Фазные провода выполне­ны из алюминия, прочность ко­торых составляет 120 Н/мм², а не­сущий провод — из алюминие­вого сплава прочностью в 294 Н/мм².

Фазные провода имеют изо­лирующую оболочку из атмосферостойкого полиэтилена с попе­речными молекулярными связя­ми и включением газовой сажи для обеспечения длительного срока эксплуатации.

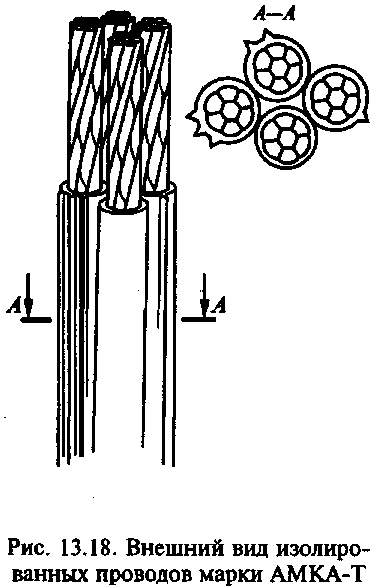

Несущий трос у проводов АМКА не изолирован (рис. 13.18), а у проводов АМКА-Т (тропи­ческое исполнение) изолиро­ван.

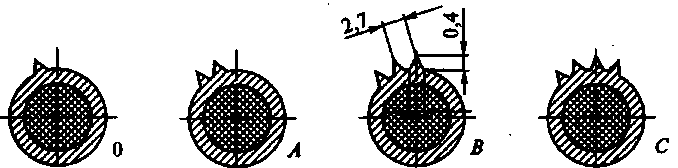

Рис. 13.19. Маркировка изолированных фазных проводов (А, Б, С) в кон­струкции АМКА и нулевого несущего провода (0) в конструкции АМКА

(АМКА-Т)

Маркировка проводов АМКА выполняется путем нанесения по­верх изоляции непрерывных продольных выступающих гребней (рис. 13.19).

Многопроволочные фазные провода (за исключением прово­дов сечением 16 мм²) состоят из 7... 19 алюминиевых проволок.

Основные технические характеристики проводов АМКА при­ведены в табл. 13.7.

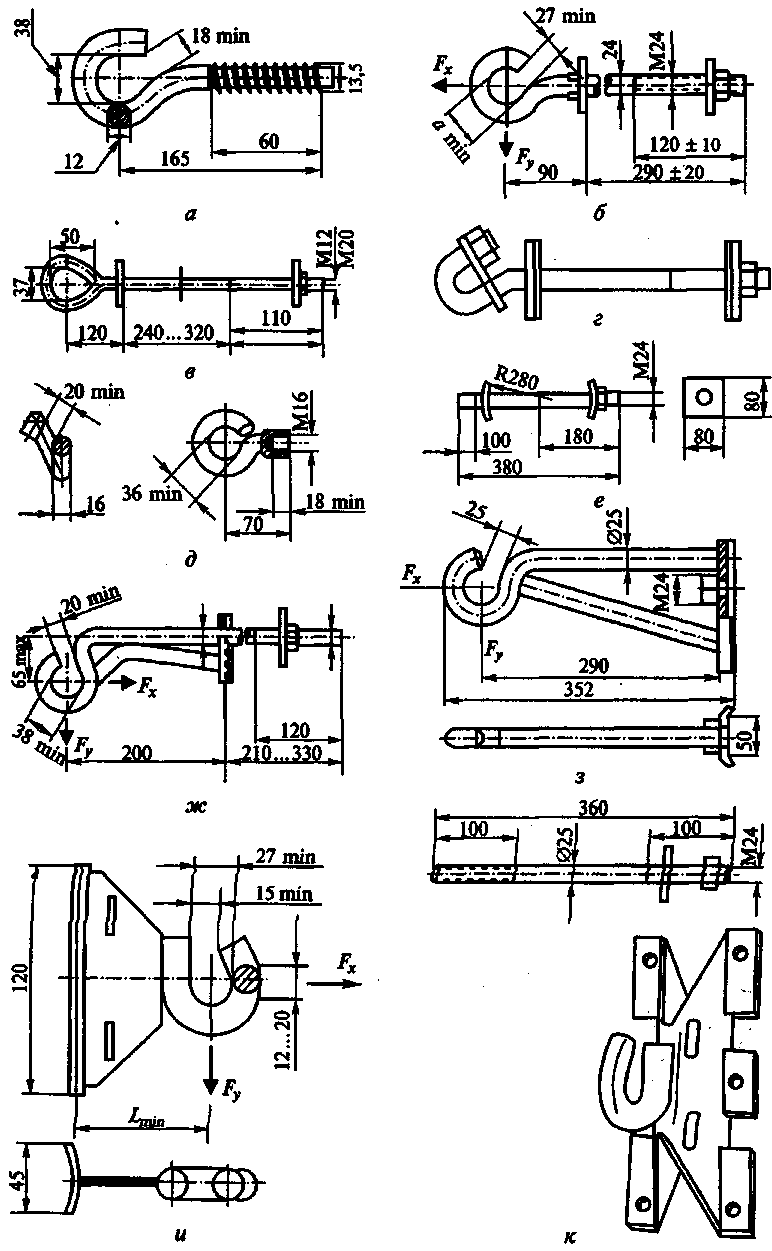

Провода АМКА подвешивают на промежуточных опорах за не­сущий трос с помощью поддерживающих крюков (рис. 13.20, а, д, и), которые ввертывают или укрепляют в деревянных опорах, подвешивают на хомутах на железобетонных опорах и крепят с

Таблица 13.7 Основные характеристики СИП АМКА

Количество и сечение проводов фаз, сечение нулевого провода, мм2	Сопротивление постоянному току, Ом/км				Реактивное сопротивле­ние, Ом/км		Ток устано­вивше- гося режима при t~ =25 'С, А	Ток термиче­ской стойкое- секунд- ный, кА, при t=70 0С
	Провод фазы		Нулевой провод		Про- вод фазы	Нуле­вой про- вод
	при +20 0С	при +70 0С	при + 20 0С	при +70 °С
1x16 + 25	1,91	2,30	1,38	1,62	0,090	0,074	75	1,03
3x16 + 25	1,91	2,30	1,38	1,62	0,108	0,074	70	1,03
3x25 + 35	1,20	1,44	0,986	1Д6	0,106	0,073	90	1,60
3x35 + 50	0,868	1,04	0,720	0,846	0,104	0,073	115	2,25
3x50 + 70	0,641	0,77	0,493	0,579	0,101	0,071	140	3,22
3x70 + 95	0,443	0,532	0,363	0,427	0,097	0,070	180	4,50
3x120+95	0,253	0,304	0,363	0,427	0,092	0,078	250	5,90
4x16 + 25	1,91	2,30	1,82	1,82	0,108	0,074	70	1,03
4x25 + 35	1,2	1,44	1,18	1,18	0,108	0,073	90	1,60

327

Рис. 13.28. Нагрев СИП марки АМКА в зависимости от токов нагрузки (а) и длительно допустимые токи нагрузки (б):

1 — для проводов сечением 3x16 мм; 2 — 3x25 мм; 3 — 3x50 мм; 4 — 3x70 мм;

5— 3x120 мм; 6— 3x150 мм

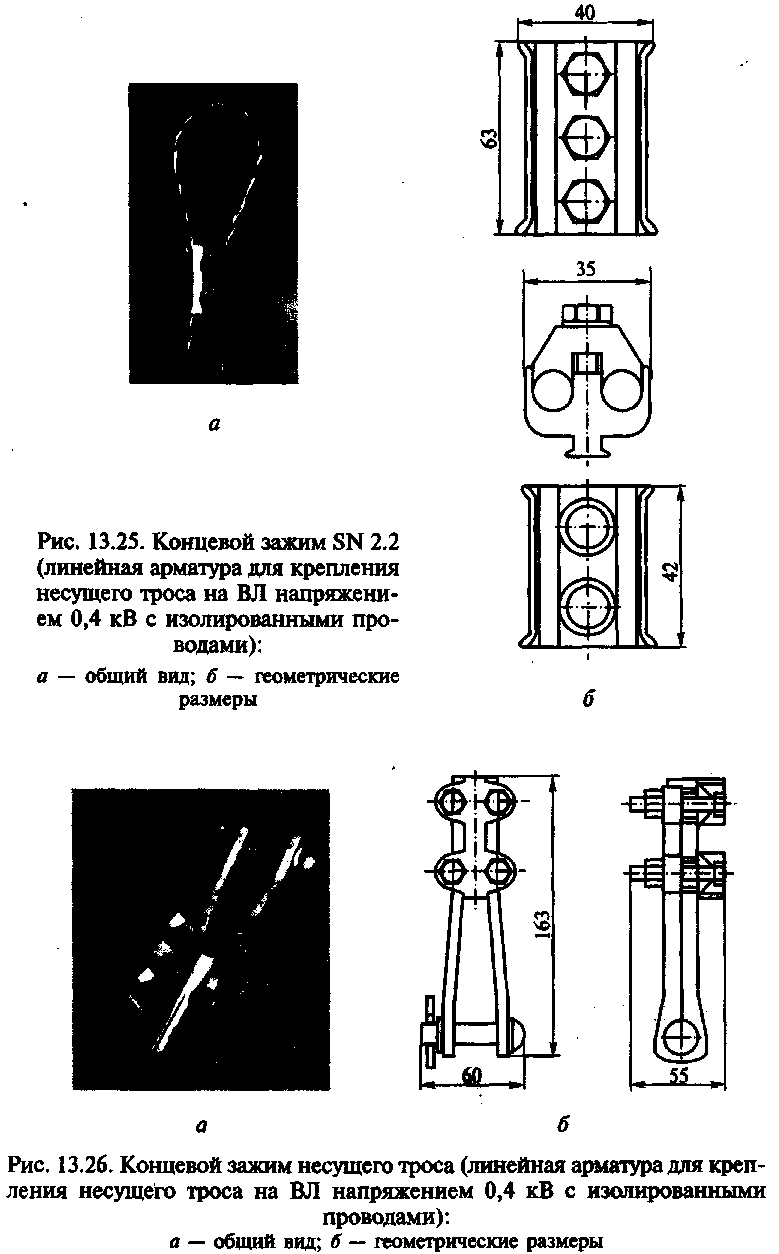

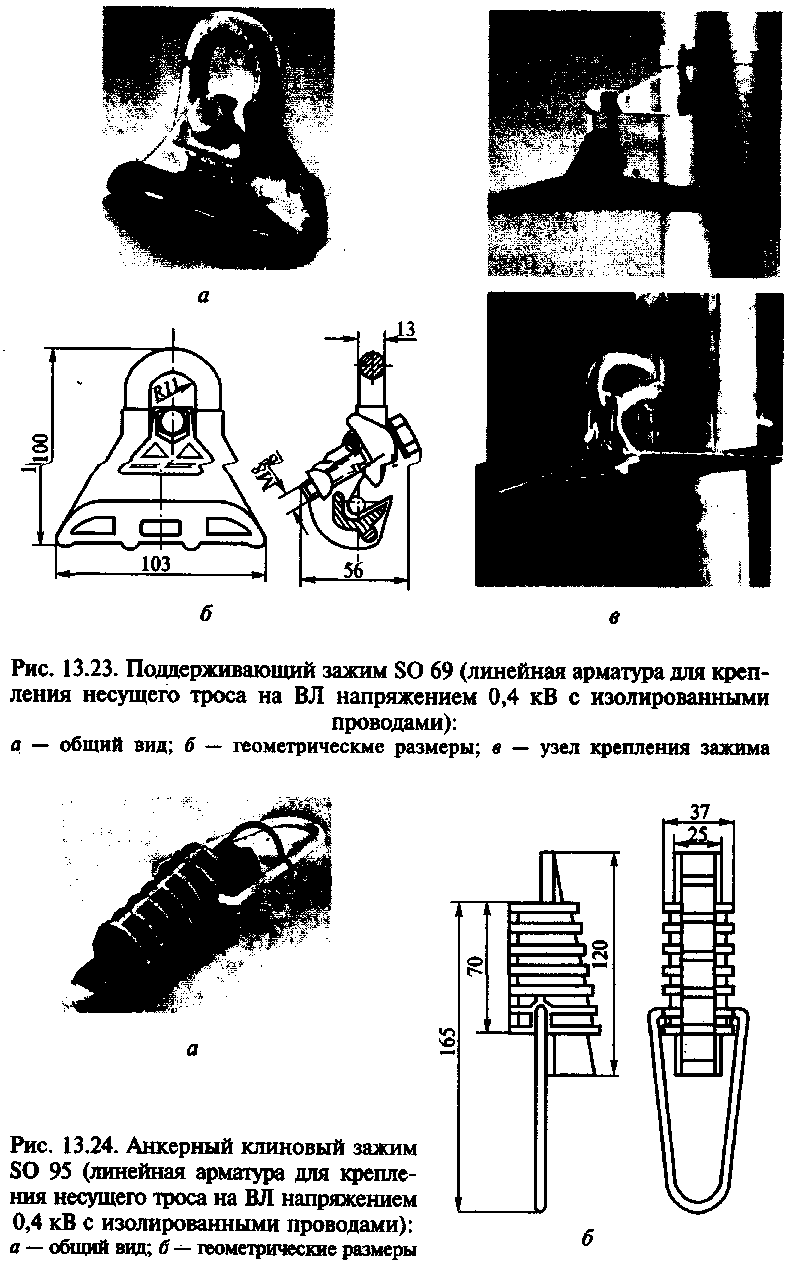

помощью анкерных крюков (рис. 13.20, б, в, г, ж, з). Для крепления несущего провода на концевых опорах используют разъемные бол­товые зажимы (рис. 13.21... 13.26) или неразъемные цанговые за­жимы. Для крепления провода непосредственно на арматуре при­меняют подвесной зажим типа SO 69 (см. рис. 13.23).

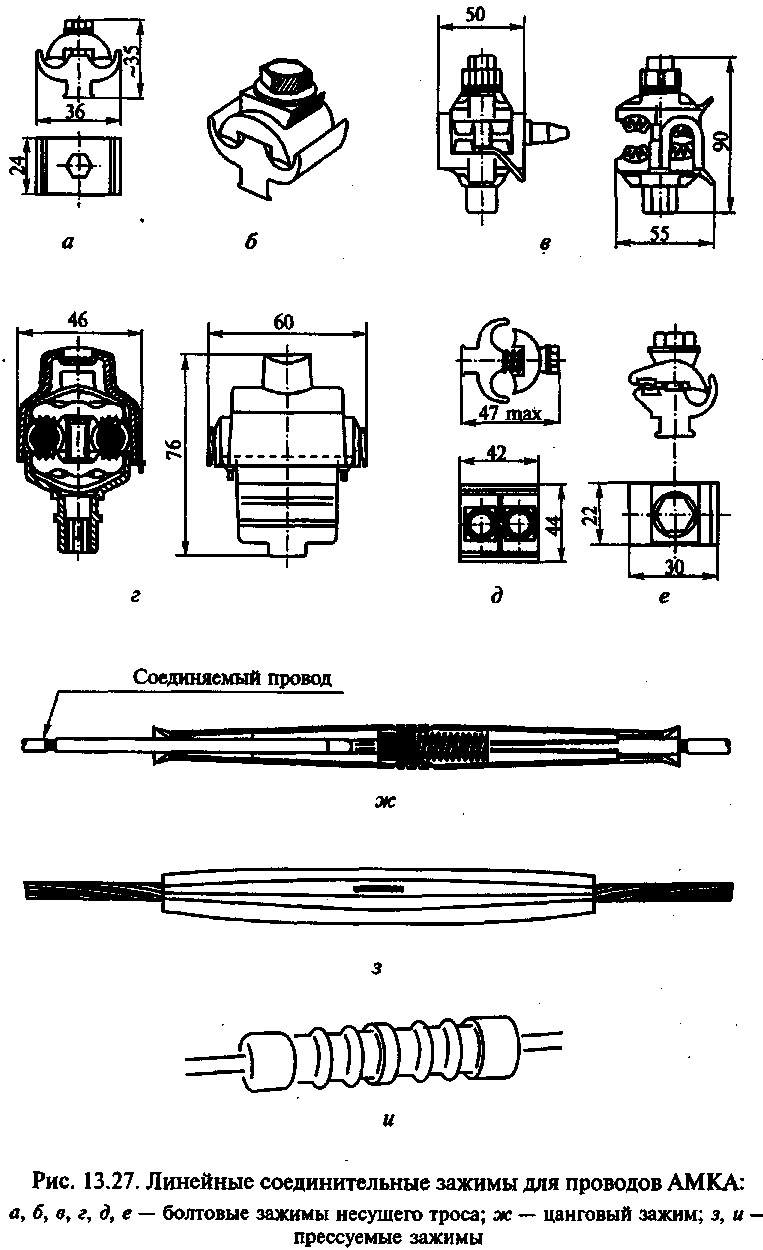

Соединение изолированного фазного провода выполняют с по­мощью болтовых зажимов, без нарушения изоляции провода (рис. 13.27, г), а соединение нулевого провода — с помощью не­изолированных автоматических (рис. 13.27, е) или прессуемых за­жимов (рис. 13.27 з, и). Чтобы прессуемый зажим нулевого прово­да не повредил изоляцию фазных проводов, на него накладывают полиэтиленовый колпачок или два слоя клейкой изолирующей ленты.

Зависимость нагрева СИП АМКА от токов нагрузки показана на рис. 13.28, а, а длительно допустимые их токи нагрузки — на рис. 13.28, б. Обслуживание изолированных проводов аналогично обслуживанию неизолированных проводов (см. подразд. 13.6).

Ремонт изолированных проводов. Замена поврежденного участка фазного провода в пролете. При обнаружении повреждения (обго-рания) изоляции одного из фазных проводов необходимо его за­менить на новый (без замены пучка проводов). В этом случае ис­пользуются ответвительные зажимы.

Ремонт провода выполняют как на обесточенной линии, так и под напряжением с использованием телевышки или гидроподъ­емника.

Ремонт выполняется следующим образом. С помощью пласт­массовых клиньев поврежденный участок провода отделяют от ос­тального пучка.

Определяют длину поврежденного участка и заготавливают но­вый кусок провода на 10... 15 см длиннее заменяемого. При этом сечение и маркировка нового и заменяемого кусков провода дол­жны быть одинаковыми.

Определяется положение зажима в зависимости от направле­ния установки нового куска провода.

Соединение проводов выполняют с использованием зажимов, контакт в которых обеспечивается прокалыванием изоляции. Со­единение выполняют без снятия изоляции с проводов. Для этого снимают защитный футляр, шестигранным ключом ST 32 вывин­чивают стяжные болты зажима настолько, чтобы в образовавшее­ся между зубцами пространство свободно вошел новый провод. При этом конец провода не должен выступать за пределы футляра. Вручную подтягивают болты, чтобы зажим удерживался на про­воде. Операция последовательно проводится на обоих концах по­врежденного участка провода. Новый провод с зажимами подво­дят к заменяемому участку основного провода. Провод заводится в свободное пространство между зубцами зажимов с противопо­ложной стороны от нового провода. Шестигранным ключом затя­гивают болты обоих зажимов с использованием держателя зажи­мов (момент затяжки болтов — 20 Нм). Секторными ножницами удаляют поврежденный участок провода, оставляя при этом ми­нимальными выступающие концы провода. С верхней части за­щитных футляров ножом отрезают часть выступов с таким расче­том, чтобы диаметры образовавшихся в футлярах отверстий соот­ветствовали диаметрам соединяемых проводов. Выступы со сторо­ны свободных концов проводов не срезают. На зажим надевают футляр, сначала нижнюю его часть, затем верхнюю и закрепляют защелками. На обе стороны зажимов на расстоянии 15...20 см от них накладывают бандажи из скрепляющей ленты или пластмас­совые хомуты.

При использовании зажимов с гладкими контактными поверх­ностями изоляцию проводов в местах их установки удаляют. Сво­бодные от изоляции места проводов зачищают стальной щеткой и покрывают смазкой.

Замена протяженного участка проводов (рис. 13.29). При обна­ружении повреждения изолирующего покрытия двух и более про­водов на протяженном (более 1 м) участке жгута производится егр замена. После проверки отсутствия напряжения (работу вы­полняют со снятием напряжения) на ремонтируемом участке ра­бочее место заземляют с обеих сторон с помощью переносных заземлений, присоединяемых к проводам посредством специаль­ных ответвительных зажимов. Затем из ответвительных зажимов

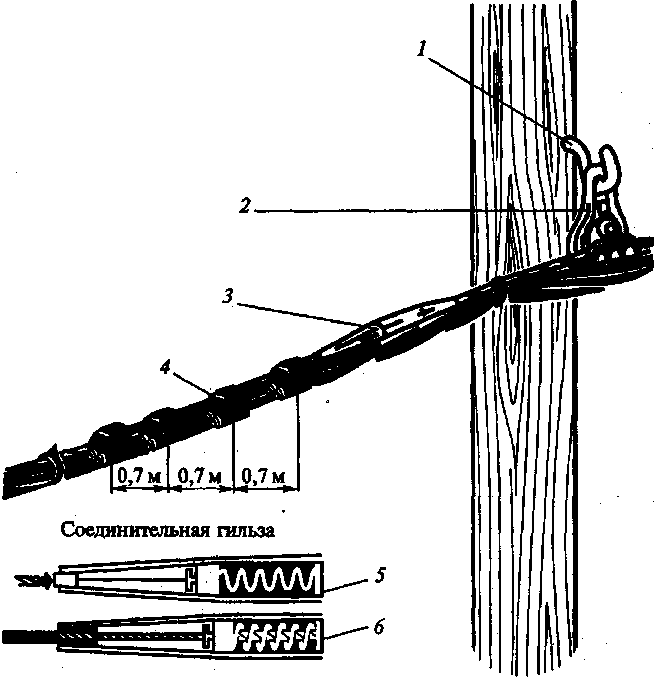

Рис. 13.29. Крепление проводов АМКА на промежуточной опоре магист­ральной части ВЛИ напряжением 0,4 кВ:

1 — подвесной крюк; 2 — поддерживающий зажим типа SO 69; 3 — соединитель­ная муфта несущего троса; 4 — соединительный зажим фазного провода в изо­лирующем футляре; 5 — половина цангового зажима до ввода троса; 6 —то же, с зажатым тросом

вынимают концы проводов всех ответвлений на опорах, с кото­рых предполагается временно демонтировать провода ВЛИ.

На одной или двух опорах (в зависимости от места поврежде­ния) несущий (нулевой) провод освобождают от поддерживающе­го зажима и жгут опускают на землю. При этом необходимо при­нять меры, исключающие возможность дополнительного повреж­дения изоляции: укладывать провод на прокладки, не допуская трения жгута о поверхность опор. В тех случаях, когда несущий про­вод на ближайших опорах закреплен с помощью комплектов кон­цевого крепления, дополнительное усиление опор не требуется.

Если места концевых креплений провода удалены от места ре­монта более чем на два промежуточных пролета, рекомендуется выполнить следующие дополнительные операции:

укрепить ближайшие к ремонтируемому участку промежуточ­ные опоры с помощью оттяжек, устанавливаемых вдоль трассы;

установить на этих опорах комплекты концевого крепления не­сущего провода;

с помощью монтажного зажима и ручной лебедки с тросом (грузоподъемность не менее 550 даН) переложить несущий про­вод из поддерживающего зажима в концевой разъемный зажим (поддерживающий зажим не демонтируется) последовательно на обеих опорах. Затем снять монтажные зажимы и лебедку.

Далее производят разметку мест установки соединительных за­жимов с обеих сторон поврежденного участка. На удалении 1 м от последней отметки (в сторону концевого крепления) на несущий провод с обеих сторон устанавливают монтажные зажимы, на ко­торые посредством ручной лебедки с тросом передают полное тя-жение с поврежденного участка (тяжение в поврежденном участ­ке несущего провода при этом отсутствует).

При разметке мест установки соединительных зажимов следует учесть, что расстояние между близлежащими зажимами должно быть не менее 0,2 м.

В соответствии с разметкой удаляют поврежденный участок про­водов АМКА, включая несущий провод. Для его замены готовят новый кусок жгута такой же длины, одинакового конструктивно­го исполнения и комплектуют соединительные зажимы.

Концы всех соединяемых проводов с помощью специального ножа освобождают от изоляции на длине, соответствующей тиду соединительного зажима, очищают металлической щеткой от окис­лов и покрывают специальной смазкой.

Ручным прессом выполняют опрессовку зажимов всех изоли­рованных проводов и несущего троса (если используется прессуе­мый зажим) с обеих сторон заменяемого участка жгута. При этом необходимо убедиться в качестве заделки провода, отсутствии в местах соединения изолированных проводов незащищенных учас­тков, идентичности маркировки соединяемых проводов. Для соединения несущего троса может быть использован зажим-авто­мат, опрессовка которого не требуется.

Для сохранения формы жгута и предотвращения его раскручи­вания на расстоянии 0,2 м от зажимов с обеих сторон устанавли­вают фиксирующие хомуты или скрепляющую ленту. Затем ослаб­ляют тяжение лебедки, снимают монтажные зажимы и лебедку.

В местах соединения проводов с поддерживающими зажимами выполняют зачистку участка неизолированного провода стальной щеткой и наносят смазку.

Далее отремонтированный жгут поднимают на опору (опоры), и несущий провод заводят в поддерживающий зажим таким обра­зом, чтобы положение ответвительных зажимов соответствовало первоначальному (до ремонта) положению.

На опорах, где временно были установлены концевые крепле­ния, их демонтируют в обратной последовательности. Затем сни­мают оттяжки с опор и переносные заземления, проверяют фази-ровку проводов и восстанавливают схему электроснабжения.

Ремонт концевого (анкерного) зажима проводов АМКА выпол­няют как на обесточенной линии, так и под напряжением с при­менением гидроподъемника или телевышки следующим образом:

на вершине опоры (выше кронштейна подвески) с помощью хомутов устанавливают вспомогательный кронштейн или тросо­вую петлю, прочность которых должна быть не менее 550 даН;

фазные провода освобождают от нулевого провода со снятием фиксирующей ленты или хомута перед зажимом, на расстоянии 0,5 м от концевого зажима на несущем проводе устанавливают монтажный зажим, прочность которого должна быть не менее 500 даН;

с помощью соединительных скоб вспомогательный зажим на опоре соединяют с ручной лебедкой или полиспастом грузоподъ­емностью соответственно 500...550 даН, которые, в свою оче­редь, присоединяют к монтажному зажиму;

с помощью лебедки создают дополнительное тяжение в несу­щем проводе, позволяющее освободить концевой зажим и снять гибкий стальной трос зажима, разъемный концевой зажим сни­мают с провода.

При установке зажима необходимо соблюдать последователь­ность операций:

из жгута проводов выделяют несущий неизолированный провод;

место установки зажима тщательно зачищают стальной щет­кой, а затем покрывают слоем смазки. Слой смазки наносят и на контактные поверхности зажимов;

на анкерном зажиме откручивают (не до конца) обе гайки и отводят в сторону прижимную планку. Развернув зажим стальной полупетлей в сторону крюка анкерной опоры, накладывают на него несущий провод, устанавливают на место прижимную планку и затягивают гайки (зажим SO 113) или болты (зажим SO 28). Момент затяжки составляет 25 Н- м;

медленно уменьшают усилие в несущем проводе лебедкой (по­лиспастом) до того момента, когда усилие от тяжения проводов будет полностью воспринято концевым зажимом;

снимают монтажный зажим, лебедку и вспомогательный крон­штейн;

устанавливают фиксирующие ленты до и после зажима;

осматривают место установки нового зажима.

Ремонт ответвления к зданию или сооружению (рис. 13.30) не­обходим в случае повреждения изоляции проводов ответвления, повреждения или разрушения зажимов ответвления либо разру­шения концевых зажимов.

Работы в этом случае выполняют как на обесточенной линии, так и под напряжением. При производстве работ под напряжени­ем нагрузка потребителя должна быть отключена.

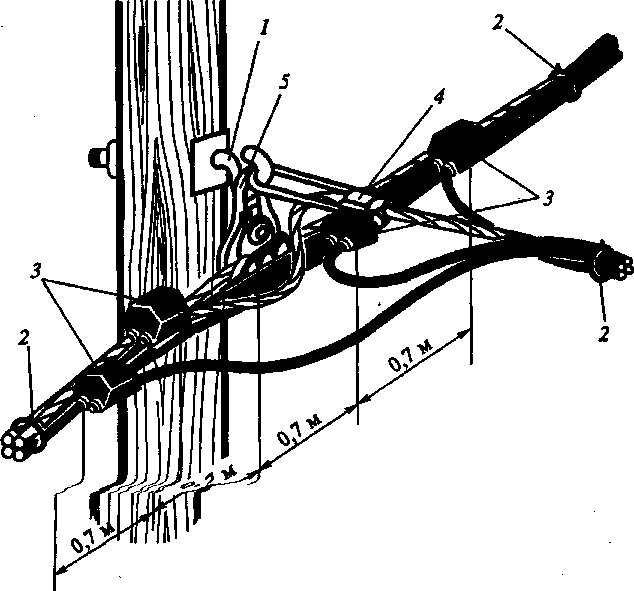

Рис. 13.30. Внешний вид ответвления от магистральной части линии с проводами АМКА, выполненный на деревянной опоре ВЛИ напряже­нием 0,4 кВ:

1 - зажим типа SOT 15; 2 - фиксатор SO 66; 3 - соединительный зажим SO 4 2-4— анкерный зажим SO 3.25; 5- анкерный зажим SO 14.I

Для выполнения ответвления к вводу в здание используют от-ветвительные зажимы и концевые зажимы типа SO 3.25 и SO 28.

Отсоединение проводов ответвления следует начинать с фаз-, ного провода, при этом специальными клиньями отжимают его от жгута.

Операции выполняют в такой последовательности:

в нижней части зажима устанавливают держатель зажимов;

снимают верхнюю часть защитного футляра зажима, торце­вым или накидным ключом ослабляют болт (болты) крепления провода, зажим сдвигают с места его установки, чтобы были видны следы проколов изоляции (если использованы зажимы с прокалыванием изоляции) или неизолированный участок про­вода (если использованы зажимы с гладкими контактными по­верхностями).

В последнем случае это место закрывают пластмассовой втул­кой, чтобы избежать случайного касания. Специальной клейкой изолирующей лентой защищают места проколов изоляции;

провод ответвления удаляют из зажима;

зажим снимают с магистрального провода.

С кронштейна подвески на опоре снимают концевой зажим. При этом должны быть приняты меры, предотвращающие паде­ние проводов на землю или на другие провода, например с помо­щью страховочной веревки. Провода опускают на землю и с них снимают концевой зажим.

Далее аналогичные операции выполняют со стороны потреби­теля (вытягивают провода из ответвительных зажимов и снимают концевой зажим).

Восстановление поврежденного ответвления выполняют в об­ратной последовательности.

Важно учитывать, что после затяжки болта (болтов) зажима на магистральном проводе (если использован зажим с прокалы­ванием изоляции) этот болт и соответствующий провод ответвле­ния находится под напряжением.

Ремонт изоляции поврежденных участков фазного провода осу­ществляется под напряжением, если не требуется замена этого участка провода полностью. Необходимо принять меры, исключа­ющие касание неизолированного провода, используя отделитель­ные клинья и изолированные накладки. Ремонт заключается в на­ложении на поврежденный участок специальной клейкой изолиру­ющей ленты в два слоя. При этом для облегчения работы повреж­денный провод отодвигают от остальных проводов с помощью пла­стмассовых клиньев, по окончании работы клинья снимают.

В распределительных сетях напряжением 0,4 кВ иногда приме­няют французские провода «Торсада» и отечественные провода фирмы «Севкабель» (Санкт-Петербург) марки СИП-1, СИП-1А, СИП-2 и СИП-2А, у которых несущий трос изолирован.

Ремонт линий с изолированными проводами напряжением 0,4 кВ выполняют не реже одного раза в 6 лет (для ВЛИ на дере­вянных опорах) и не реже одного раза в 12 лет (для ВЛИ на желе­зобетонных опорах).
