Технические характеристики и надежность работы
Технические параметры изолятора |
Нормальное исполнение |
|||||||
ПС |
ПС |
ПС |
ПС |
ПС |
ПС |
ПС |
ПФ |
|
40 |
70Е |
120Б |
160Д |
210В |
зоов |
400Б |
70Д |
|
Диаметр, мм |
175 |
255 |
255 |
280 |
300 |
320 |
390 |
255 |
Строительная высота, мм |
ПО |
127/ 146 |
146 |
146/ 170 |
170 |
195 |
205 |
127/ 146 |
Длина пути |
185 |
303 |
320 |
370 |
370 |
385 |
475 |
303 |
утечки тока, мм |
|
|
|
|
|
|
|
|
Масса, кг |
1,7 |
3,4 |
3,8 |
6,0 |
7,3 |
10,0 |
15,0 |
4,5 |
Механическая |
40 |
70 |
120 |
160 |
160 |
300 |
400 |
70 |
разрушающая нагрузка, кН |
|
|
|
|
|
|
|
|
Выдерживаемое напряжение, кВ: |
|
|
|
|
|
|
|
|
импульсное |
70 |
100 |
100 |
ПО |
ПО |
130 |
130 |
ПО |
частотой 50 Гц |
30 |
40 |
40 |
45 |
; 45 |
50 |
55 |
40 |
под дождем |
|
|
|
|
|
|
|
|
Среднегодовой уровень отказов: по электрической прочности по механической прочности
|
. — |
0,001 |
0,001 |
0,0005 |
0,001 |
|||
— |
0,000005 |
0,000005 |
0,0000001 |
0,00001 |
||||
Районы применения |
—
|
1...ШСЗА
|
||||||

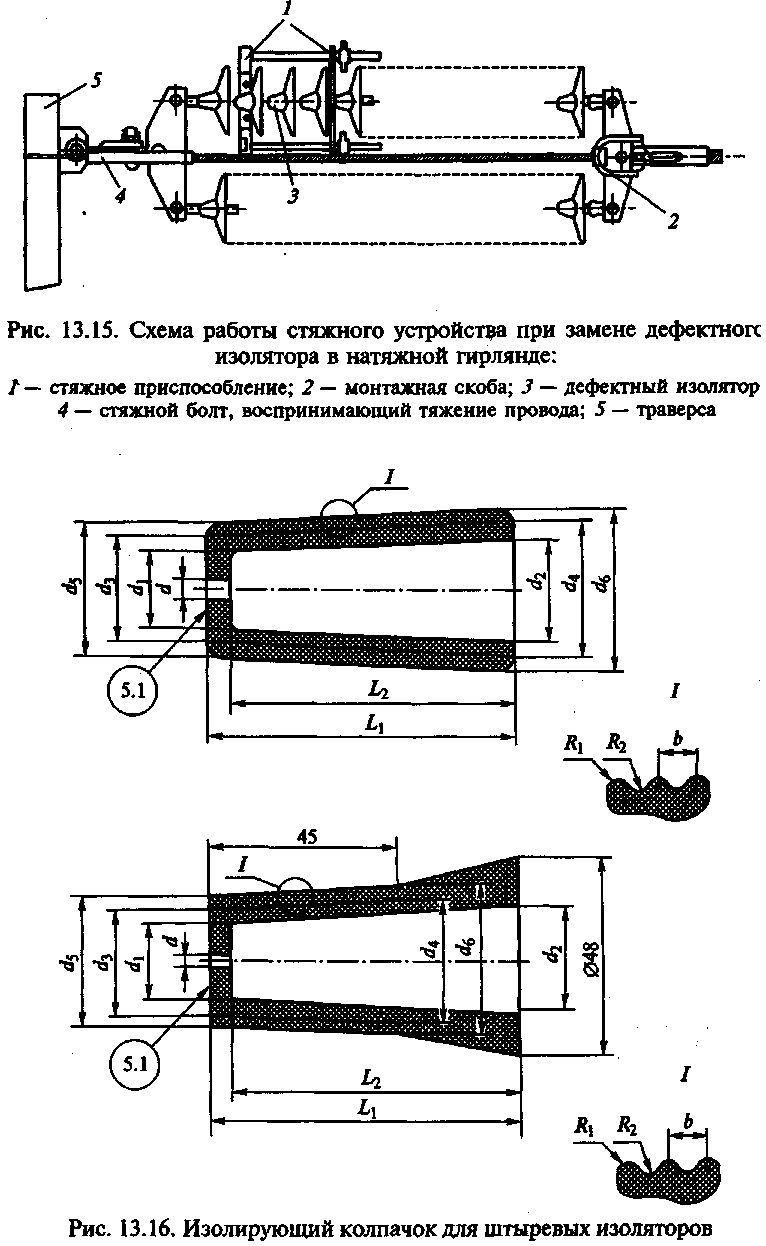

При замене дефектных изоляторов гирлянды стягивают с помощью стяжных устройств, одно из которых показано на рис. 13.15. Стяжные устройства принимают на себя тяжения проводов и позволяют расцепить гирлянду для замены дефектного изолятора без опускания гирлянды на землю.
При необходимости замену дефектных изоляторов в гирлянде выполняют без снятия напряжения с ВЛ, применяя изолирующие средства: тяги, подвесные лестницы, телескопические вышки с изолирующими звеньями из дельтадревесины и другие приспособления.
Таблица 13.2 подвесных изоляторов (ГОСТ 27661 — 88Е)
Грязестойкое исполнение |
Аэродинамическое исполнение |
||||||||
Сферические |
Конические |
||||||||
псд |
пев |
ПСА |
пес |
ПФС |
пес |
пес |
ПФК |
пек |
пек |
70Е |
120Б |
160А |
70В |
70А |
120Б |
210Б |
70А |
210А |
ЗООА |
270 |
290 |
350 |
310 |
310 |
330 |
410 |
330 |
410 |
450 |
127 |
146 |
146 |
127 |
127/ 170 |
127/ 146 |
156 |
133 |
156 |
180 |
411 |
442 |
440 |
310 |
310 |
330 |
410 |
314 |
410 |
460 |
4,6 |
5,6 |
7,7 |
4,0 |
4,5 |
5,0 |
9,0 |
5,5 |
8,6 |
12,4 |
70 |
120 |
160 |
70 |
70 |
120 |
210 |
70 |
210 |
300 |
ПО |
125 |
130 |
80 |
90 |
80 |
90 |
90 |
90 |
90 |
45 |
50 |
60 |
40 |
45 |
45 |
55 |
45 |
55 |
52 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,00-05 |
0,001 |
0,001 |
||
0,000005 |
0,00005 |
0,00001 |
0,0000£ |
10,000001 |
0,000005 |
0,000001 |
|||
III. ..VII |
III ...VII |
III. ..IV |
I...V |
I...V |
I...V |
I...V |
I...V |
I...V |
I...V |
СЗА |
СЗА |
СЗА |
СЗА* |
СЗА |
СЗА* |
СЗА* |
СЗА |
СЗА* |
СЗА* |
Чтобы повысить надежность работы изоляторов ВЛ в зонах с зафязненнои атмосферой, применяют покрытия для наружной поверхности изоляторов водоотталкивающими (гидрофобными) веществами (паста ОРГРЭС-150, кремнийоргаюйеский вазелин КВ-3). Эти вещества снижают образование сплошной пленки воды на поверхности изоляторов. В зонах с загрязненной атмосферой применяют изоляторы с большой длиной утечки тока по его поверхности (изоляторы исполнения ПСД 70Е, ПСВ 120Б, ПСА 160А).
Штыревые изоляторы надевают на крюки и штыри, используя полиэтиленовые колпачки (рис. 13.16 и табл. 13.5), которые в до-

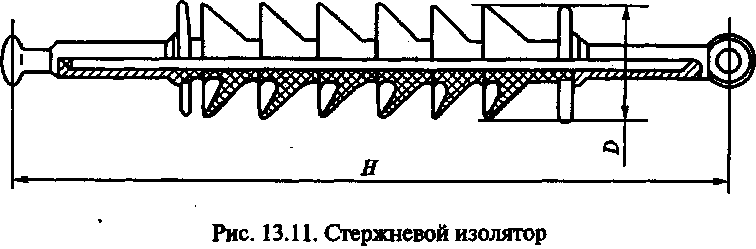

Таблица 13.3 Электрические и механические характеристики стержневых изоляторов
Характеристика |
Тип изолятора |
||
ЛК 70/35 |
ЛК 70/1 10 |
ЛК 70/220 |
|
Номинальное напряжение, кВ |
35 |
110 |
220 |
Изоляционная высота , мм |
380 |
1010 |
1820 |
Выдерживаемое коммутационное напряжение, кВ |
250 |
450 |
650 |
Разрушающая сила при растяжении , кН |
70 |
70 |
70 |
Масса, кг |
1,4 |
2,6 |
4,3 |
Размеры, мм: |
|
|
|
строительная высота, Н |
594 |
1246 |
2046 |
диаметр, D |
80 |
80 |
80 |
Таблица 13.4 Количество изоляторов в поддерживающих гирляндах
Тип изолятора |
Количество изоляторов, шт., при номинальном напряжении линии, кВ |
||||||
35 |
ПО |
150 |
220 |
330 |
500 |
750 |
|
ПФ70 |
3 |
7 |
9... 10 |
12 ...14 |
18...20 |
— |
— |
ПС 70 |
3 |
8 |
10 |
14 |
21 |
29 |
— |
ПС 120 |
3 |
7 |
9 |
13 |
19 |
26 |
2x38 |
ПС 160 |
— |
6 |
8 |
12 |
17 |
24 |
2x33 |
ПС210 |
— |
— |
— |
10 |
15 |
21 |
30 |
ПС 300 |
— |
— |
— |
11 |
16 |
22 |
29 |
полнение ко всему в определенной степени изолируют изолятор от земли.
Для подвесных изоляторов применяется линейная арматура, с помощью которой гирлянды крепятся к траверсам опор, а прово-
Таблица 13.5 Геометрические размеры полиэтиленовых колпачков, мм
Марка колпачка |
d |
d1 |
d2 |
d3 |
d4. |
d 5 |
d6 |
L1 |
L2 |
r1 |
R2 |
b |
К-1
К-2
К-3 К-4 К-5
К-6
К-7 К-8 К-9 |
3 |
10 |
11,4 |
13,7 |
15,2 |
16,7 |
18,2 |
30 |
28 |
0,5 |
0,3 |
4,2 |
14,7 |
16,6 |
17,7 |
19,6 |
|||||||||
15,8 |
16,8 |
18,8 |
19,8 |
|||||||||
13 |
14,9 |
19,0 |
21Д |
22,0 |
24,1 |
35 |
33 |
|||||
4 |
15 |
16,9 |
21,0 |
23,1 |
26,0 |
28,1 |
||||||
19 |
19,6 |
29,5 |
32,9 |
32,5 |
35,9 |
43 |
40 |
1,5 |
2,0 |
6,0 |
||
21 |
23,9 |
|||||||||||
26,3 |
33,0 |
36,0 |
75 |
72 |
||||||||
23 |
27,9 |
35,0 |
38,0 |
70 |
67 |

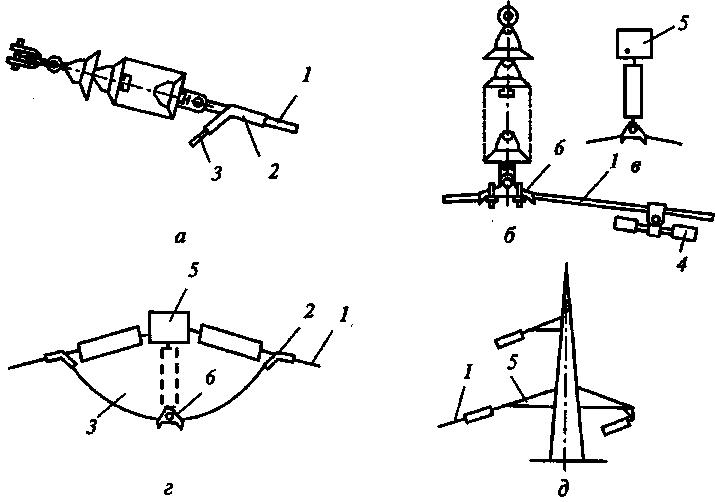

Рис. 13.17. Варианты крепления проводов ВЛ на опорах:
а и б — с помощью натяжной и поддерживающей гирлянд; в, г и д — на промежуточной, анкерно-угловой и промежуточно-угловой опорах; 1 — провод; 2 и 6 — натяжной и поддерживающий зажимы; 3 — петля провода; 4 — гаситель вибрации; 5 — траверса опоры
да — к гирляндам изоляторов (рис. 13.17). Гасители вибрации, дистанционные распорки, защитные кольца, различного рода соединительные зажимы проводов и тросов также относятся к линейной арматуре. Линейная арматура подразделяется на сцепную,
предназначенную для крепления гирлянд изоляторов и тросов к опорам и составления гирлянд изоляторов; поддерживающую, применяемую для крепления проводов к гирляндам изоляторов; натяжную, служащую для крепления и удержания проводов и тросов в натянутом состоянии.
Все детали линейной арматуры изготовляют из черных металлов и оцинковывают, так как главной причиной их повреждения является коррозия.
Для защиты от коррозии арматуру покрывают защитной электротехнической смазкой. Дефекты и изношенность арматуры в эксплуатации выявляются при осмотрах. Сцепная арматура заменяется, если площадь ее сечения отличается от нормальной более чем на 20 %. Способы замены дефектной арматуры аналогичны способам замены изоляторов.

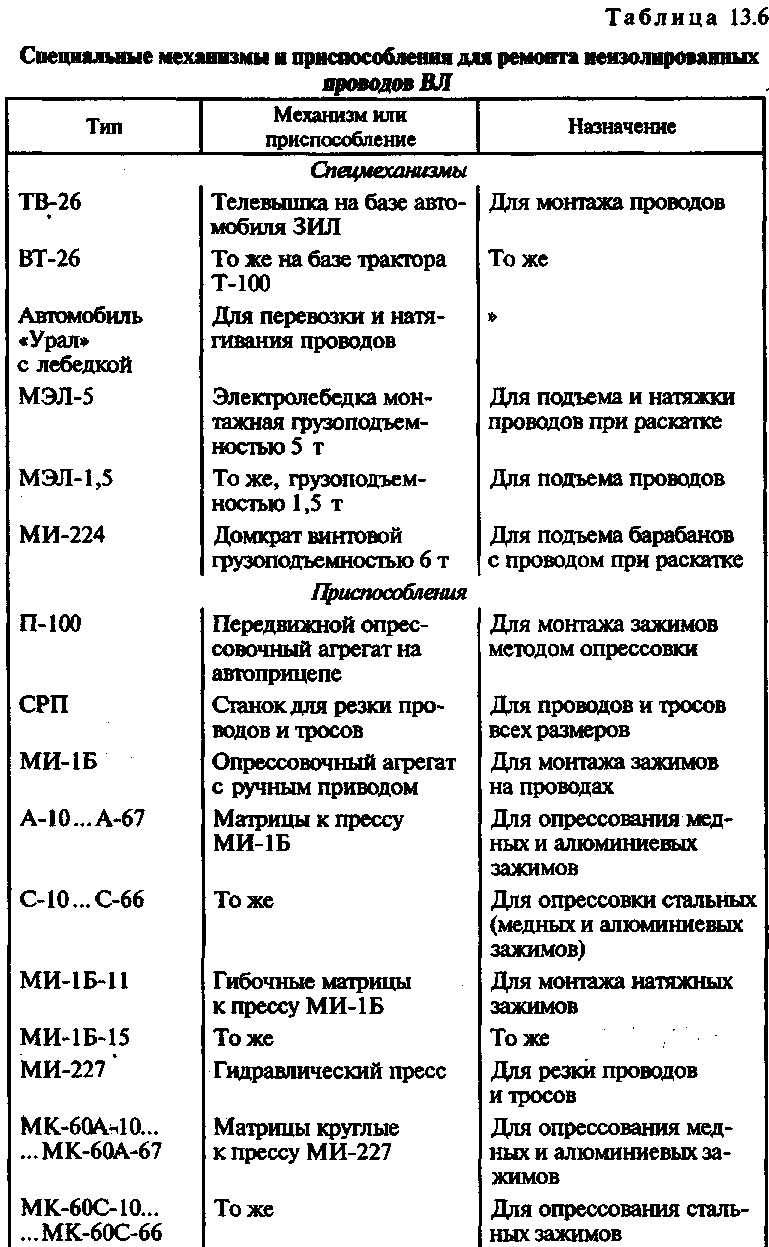

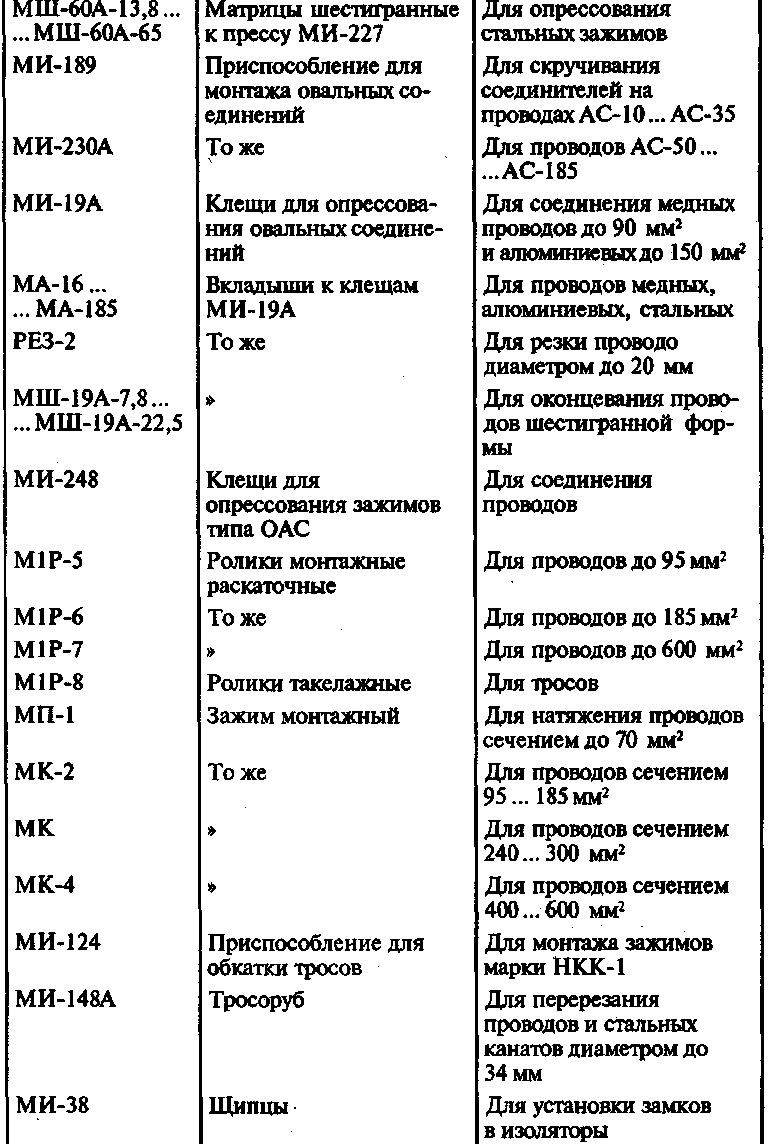

В табл. 13.6 приведены необходимые для ремонта неизолированных проводов механизмы, приспособления и инструменты.
