8.9. Обслуживание маслонаполненных и элегазовых вводов
Особенности конструкций. Вводы предназначены для ввода высокого напряжения в баки силовых трансформаторов и масляных реакторов, маслонаполненных выключателей, а также для прохода через стены помещений закрытых РУ.
Маслонаполненные вводы изготовляют на напряжение 100... 1150 кВ и ток 200...2000 А.
Вводы состоят из токоведущей системы, наружной и внутренней изоляции.
Токоведущая система ввода представляет собой медную трубу с контактным зажимом сверху и экранированным контактным узлом снизу. У вводов силовых трансформаторов через медную трубу обычно пропускают гибкий отвод обмотки.
Наружная изоляция состоит из двух фарфоровых покрышек, закрепленных на соединительной металлической втулке. Для крепления токоведущей трубы, маслорасширителя и экранов на фарфоровых покрышках имеются армированные фланцы (на вводах старой конструкции) или специальное пружинное стяжное устройство, которое также выполняет роль своеобразного компенсатора при температурных изменениях длины трубы и покрышек.
По выполнению внутренней изоляции вводы изготовляют; бумажно-масляными (БМ) (рис. 8.11), маслобарьерными (МБ) (рис. 8.12), твердыми бумажными и элегазовыми.
У вводов с бумажно-масляной изоляцией токоведущая труба имеет бумажную изоляцию, накладываемую слоями непосредственно на трубу или бакелитовый цилиндр и пропитанную трансформаторным маслом. Между слоями бумаги закладывают уравнительные обкладки из алюминиевой фольги для выравнивания напряженности электрического поля в изоляционном остове.
По способу защиты внутренней изоляции маслонаполненные вводы разделяют на герметичные и негерметичные.
Р
ис.

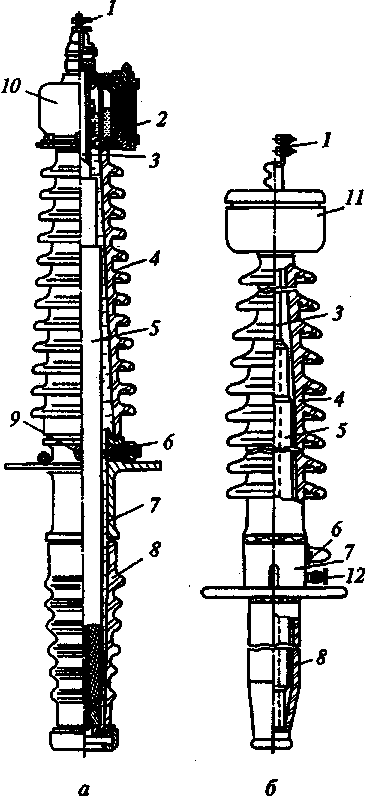

8.11. Маслонаполненные бумажно-масляные
вводы для трансформаторов на ПО кВ:
а — негерметичный; б— герметичный; 1 — контактный зажим; 2 — масло-указатель; 3 — трубы; 4 и 8 — верхняя и нижняя фарфоровые крышки; 5 — изоляционный остов; 6— выводы; 7— соединительная втулка; 9 — маслоот-борное устройство; 10 — корпус мас-лорасширителя; 11 — компенсатор давления; 12 — вентиль к манометру
В
воды
с бумажно-масляной изоляцией раньше
выпускались в негерметичном исполнении
(вводы старой конструкции, еще находящиеся
в работе), в последнее время — только в
герметичном исполнении. В негерметичном
исполнении ввод имеет расширитель с
масляным затвором и воздухоосушителем
и маслоуказатель. У вводов герметичного
исполнения компенсация температурного
изменения объема масла обеспечивается
встроенными во ввод или выносными (для
вводов на 220 кВ и выше — рис. 8.13)
компенсаторами давления. Масло во
вводе находится под избыточным
давлением, которое измеряется
манометром.
В конструкции вводов с твердой бумажной изоляцией (изоляционный сердечник из бумажной намотки, пропитанной бакелитовой смолой) отсутствует нижняя фарфоровая покрышка. После установки такого ввода его нижняя часть оказывается погруженной в масло, находящееся в трансформаторе.
В маслобаръерных вводах основной изоляцией между токоведущей трубой и заземленными частями ввода (втулка, соединяющая покрышки, заземляется) служит трансформаторное масло. Для повышения электрической прочности масляный промежуток разделен на слои барьерами из бумажно-бакелитовых цилиндров. Вводы, устанавливаемые на трансформаторе, имеют общий объем масла с силовым трансформатором, Нижней фарфоровой покрышки у них нет.

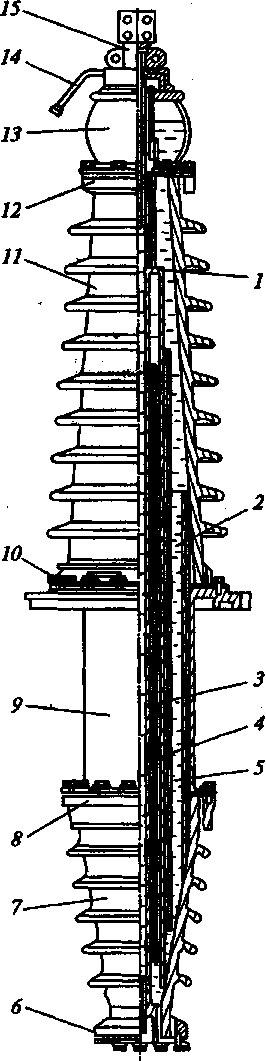

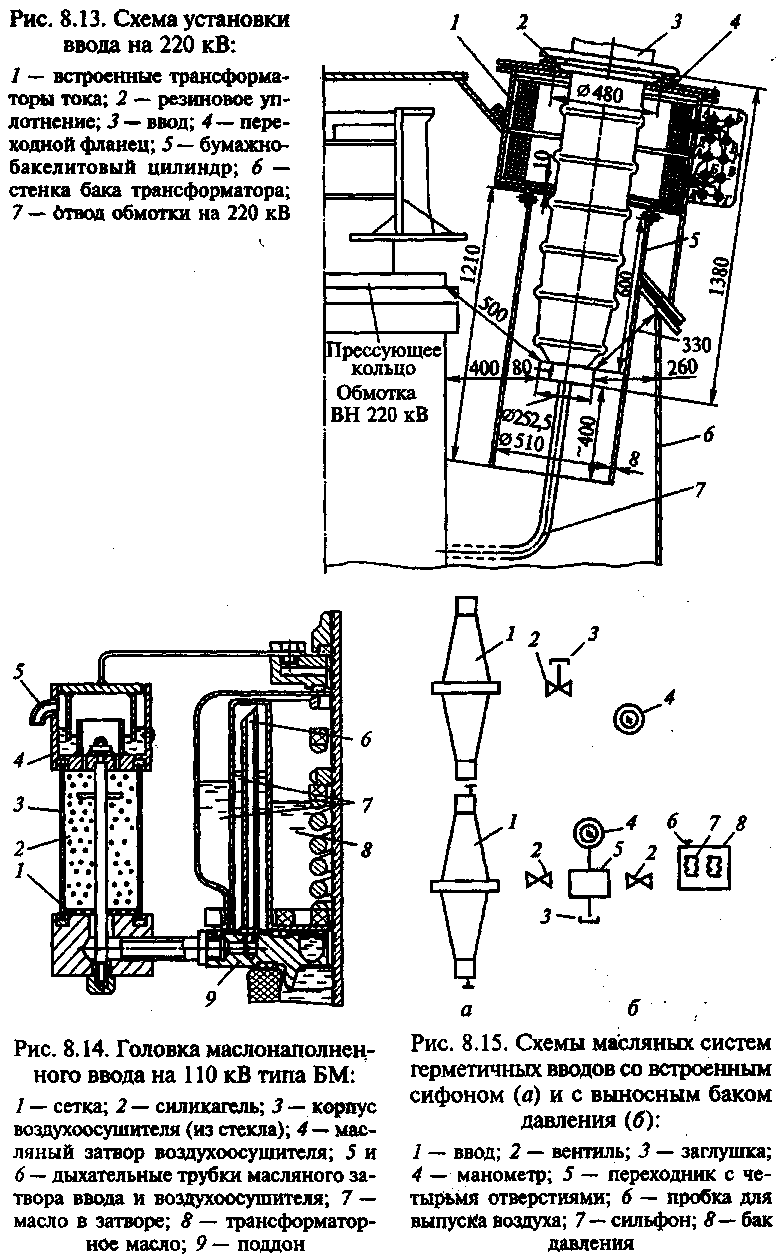

Рис. 8.12. Маслонаполненный ввод с масло-барьерной изоляцией:
1 — дистанционная шайба; 2 — заземленный экран; 3 и 5 — внутренний и внешний цилиндры; 4 — токоведущая труба с бумажной изоляцией; 6, 8, 10 — фланцы; 7 — покрышка нижняя; 9 — соединительная втулка; 11 — верхняя покрышка; 12 — фланец; 13— стеклянный расширитель; 14— дыхательная трубка; 75 — контактный зажим
Вводы с маслобарьерной и бумажно-масляной изоляцией имеют вывод для присоединения к нему приспособления для измерения напряжения (ПИН). Вывод для ПИН выполняется от двух специальных изолированных между собой обкладок, накладываемых на последние слои бумаги ввода. Одна обкладка является измерительной, а вторая заземляется на корпус соединительной втулки. Отсутствие заземления или обрыв вывода ПИН вызывает перераспределение напряжения по слоям бумажной изоляции, что может в конечном счете привести к ее пробою. Поэтому применение ПИН в эксплуатации не получило широкого распространения.
Заполнение маслом вводов негерметичного исполнения обеспечивается маслорасширителями, снабженными маслоуказателями и устройствами защиты масла от увлажнения и загрязнения. На рис. 8.14 показан расширитель маслонаполненного ввода с масляным затвором (работающим по принципу сообщающихся сосудов) и воздухоочистительным фильтром.
Корпусом фильтра служит стеклянная трубка, заполненная силикагелем. Масса силикагеля берется из следующего расчета: 0,5... 1 кг на 1000 кг масла. Индикаторный силикагель размещается
сверху и снизу трубки вблизи входного и выходного отверстий. Активность силикагеля в фильтре контролируется по изменению цвета индикаторного силикагеля из голубого в розовый. Замена масла в масляном затворе производится через специальные отверстия в расширителе.
В герметичных вводах конденсаторного типа, постоянно находящихся под некоторым избыточным давлением, компенсация температурных изменений объема масла осуществляется с помощью компенсирующих устройств (силъфонов, заполненных азотом и герметически запаянных), Силъфоны размещают в расширителях или в баках давления.
На рис. 8.15 показаны схемы масляных систем наиболее распространенных герметичных вводов. Контроль за давлением в герметичных вводах осуществляется с помощью манометров. В зависимости от температуры допустимое давление определяют по графику. Оно не должно выходить за пределы рабочей части графика (0,02...0,05 МПа).
Для удобства обслуживания отметки предельных значений давлений наносят на шкалах манометров. В случае снижения нормируемых значений давления производят проверку мест уплотнений во вводе,
Осмотр маслонаполненных вводов. При осмотре вводов, находящихся под напряжением, проверяют:
уровень масла во вводе по маслоуказателю расширителя (при температуре окружающего воздуха 20 °С уровень масла должен находиться на половине высоты маслоуказателя);
состояние и цвет силикагеля в воздухоочистительном фильтре;
давление масла в герметичных вводах;
отсутствие течей масла в местах соединений фарфоровых покрышек с соединительной втулкой, а также в соединениях отдельных деталей в верхней части ввода;
отсутствие загрязнений поверхности, трещин и сколов фарфора;
состояние фланцев и резиновых уплотнений;
отсутствие потрескиваний и звуков разрядов;
отсутствие нагрева контактных соединений,
Контроль изоляции вводов (КИВ). Вводы конденсаторного типа с бумажно-масляной изоляцией заполняются небольшим количеством масла и имеют повышенные градиенты электрического поля. В этих условиях причинами повреждений вводов обычно являются тепловые пробои бумажной изоляции.
Большую часть повреждений связывают с увлажнением и технологическими дефектами бумажной основы. Развитие повреждений происходит в течение более или менее продолжительного периода времени.
Для выявления повреждений внутренней изоляции вводов в начальной стадии применяют устройства контроля изоляции вводов. Особенно широко их используют для непрерывного контроля изоляции трансформаторных вводов напряжением 500 кВ и выше.
