Ю.Д. СИБИКИН М.Ю. СИБИКИН

Эксплуатация и ремонт электрооборудования

промышленных предприятий и установок

Рекомендовано Экспертным советом

по профессиональному образованию

Министерства образования Российской Федерации

в качестве учебного пособия для учащихся

начального профессионального образования

Москва

«Высшая школа» 2003

ПРЕДИСЛОВИЕ

Структурные преобразования в экономике России, планируе­мые правительством в долгосрочной концепции, предусматривают до 2020 г. не только ее стабилизацию, но и существенное развитие, в первую очередь, за счет производства новых видов материалов, комплектующих изделий, высокопроизводительного специального технологического оборудования для выпуска конкурентноспособной продукции.

Реализация намеченных правительством программ возможна только при условии технического, перевооружения предприятий, успешного проведения конверсии оборонно-промышленного ком­плекса, восстановления научно-технического и технологического паритетов России на мировом рынке достижений науки и техники. Все это позволит преодолеть, кризисные явления и дополнительно в указанный период создать более 2500 тыс. новых рабочих мест.

В этих условиях большое значение приобретает выпуск техни­ческой литературы, освещающей основные вопросы монтажа, экс­плуатации и ремонта современных электроустановок. В такой комплексности заключается основное отличие данной книги от других известных трудов в этой области, что расширяет круг ее возможных читателей.

В настоящем пособии обобщены нормативные материалы и практические рекомендации по прогрессивным технологиям элек­тромонтажных работ, обслуживанию и ремонту основных видов электротехнических установок, используемых в схемах электроснаб­жения, силовом и осветительном электрооборудовании.

Материал книги поможет электромонтерам повысить квалифи­кацию без отрыва от производства, а учащимся технических училищ и техникумов приобрести глубокие знания по широкому кругу технологических вопросов ведения монтажных работ, техническому обслуживанию и ремонту электрооборудования. Состав и объем сведений, сконцентрированный в данном пособии, соответствует требованиям подготовки электромонтеров по монтажу электрообо­рудования и сетей промышленных предприятий, а также программе слушателей электротехнических техникумов по специальности «Электрооборудование промышленных предприятий и установок».

Авторы

Раздел 1. Организация эксплуатации электрооборудования и сетей промышленных предприятий

Глава 1. Структура эксплуатационного обслуживания электроустановок

§ 1. Общие сведения о правилах устройства и технической эксплуатации электроустановок

Все вновь сооружаемые, реконструируемые, расширяемые или технически перевооруженные электроустановки промышленных предприятий выполняют в соответствии с Правилами устройства электроустановок (ПУЭ), за исключением специальных электро­установок, в отношении которых ПУЭ обязательны в той мере, в какой они не изменены специальными правилами.

К промышленным предприятиям относят комбинаты (в том числе опытные заводы научно-исследовательских институтов), фаб­рики, шахты, карьеры, производственные и ремонтные базы, типо­графии, предприятия железнодорожного, водного, воздушного, трубопроводного и городского транспорта, ремонтно-механические заводы «Сельхозтехника» и др. Действующими считают электроуста­новки, которые имеют источники электроэнергии, полностью или частично находящиеся под напряжением, или установки, на кото­рые в любой момент может быть подано напряжение включением коммутационной аппаратуры.

ПУЭ требуют, чтобы в электроустановках была обеспечена возможность легкого распознавания частей, относящихся к отдель­ным их элементам (простота .и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, рас­цветка).

В каждой электроустановке окраска одноименных шин должна быть одинаковой. При переменном токе фазу А окрашивают в желтый, фазу В — зеленый и фазу С — красный, нулевую шину, при изолированной нейтрали — белый, при заземленной нейтрали — черный цвет.

При однофазном токе: проводник, присоединенный к началу обмотки источника питания окрашивают в желтый, к концу обмот­ки — черный цвет.

При постоянном токе: положительную шину (+) окрашивают в красный, отрицательную (—) — синий и нейтральную — белый цвет.

В закрытых распределительных устройствах при переменном трехфазном токе шины окрашивают в следующие цвета:

сборные шины при вертикальном расположении: верхняя шина (А) — желтый, средняя шина (В) — зеленый, нижняя шина (С) — красный цвет. При расположении шин горизонтально, наклонно или по треугольнику: шина, наиболее удаленная от персонала (А) — желтый, средняя (В) — зеленый и ближайшая к персоналу (С) — красный цвет;

ответвления от сборных шин: левая шина (А) — желтый, средняя шина (В) — зеленый, правая шина (CJ) — красный цвет, если смот­реть на шины из коридора обслуживания.

В открытых распределительных устройствах при переменном трехфазном токе шины окрашивают в следующие цвета:

сборные и обходные шины: шина (А), ближайшая к силовым трансформаторам — желтый, средняя шина (В) — зеленый, отда­ленная (С) — красный цвет;

ответвления от системы сборных шин: левая шина (А) — жел­тый, средняя шина (В) — зеленый, правая шина (С) — красный цвет, если смотреть из открытого распределительного устройства на выводы от трансформаторов;

при постоянном токе шины окрашивают в следующие цвета: сборные шины, расположенные вертикально: верхняя шина, нейтральная — белый, средняя (—) — синий, нижняя (+) — крас­ный цвет;

сборные шины, расположенные горизонтально: шина нейтраль­ная, наиболее удаленная — белый, средняя (—) — синий, ближай­шая (+) — красный цвет, если смотреть на шины из коридора обслуживания;

ответвления от сборных шин; левая шина, нейтральная — бе­лый, средняя (—) — синий, правая (+) — красный, если смотреть на шины из коридора обслуживания.

В отношении обеспечения надежности электроснабжения элек­троприемники ПУЭ разделяют на три категории:

1-я категория — электроприемники, нарушение электро­снабжения которых может повлечь за собой: опасность для жизни людей, значительный ущерб народному хозяйству, повреждение оборудования, массовый брак продукции, расстройство сложного технологического процесса;

2-я категория — электроприемники, перерыв в электро­снабжении которых связан с массовым недоотпуском продукции, простоем рабочих, механизмов и промышленного транспорта;

3-я категория — все остальные электроприемники, не под­ходящие под определения 1-Й и 2-й категорий (например, электроприемники цехов несерийного производства, вспомогательных це­хов, и т. п.).

Электроприемники 1-й категории обеспечивают электроэнер­гией от двух независимых источников питания, и перерыв их электроснабжения может быть допущен лишь на время автомати­ческого ввода резервного питания.

При небольшой мощности электроприемников 1-й категории в качестве второго источника питания могут быть использованы передвижные электростанции, аккумуляторные батареи, перемычки на низшем напряжении от ближайшего пункта, имеющего незави­симое питание с автоматическим включением резерва (АВР).

Если автоматическим резервированием электроснабжения нель­зя обеспечить необходимой непрерывности технологического про­цесса, последний должен обслуживаться двумя или большим числом совместно действующих технологических агрегатов одинакового значения, приводы которых питают от независимых источников питания, если это экономически целесообразно.

Для электроустановок, работающих круглосуточно и в течение всего года, производство и технология которых не допускают пере­рывов питания электроэнергией, систему электроснабжения выпол­няют так, чтобы при выводе в длительный ремонт любого ее элемента сохранилось в действии электроснабжение объекта от двух независимых источников.

Для электроприемников 2-й категории допустимы перерывы электроснабжения на время, необходимое для включения резерв­ного питания действиями дежурного персонала или выездной опе­ративной бригады.

Средневзвешенный коэффициент мощности электроустановок, присоединяемых к электрическим сетям, должен быть не ниже 0,92-0,95.

Уменьшение указанной величины допускают лишь по согласо­ванию с энергосистемой в случае наличия избытков реактивной мощности в энергосистеме питающей электроустановки потреби­теля непосредственно от шин генераторов электростанций.

Установку на предприятиях всех видов компенсирующего элек­трооборудования производят только с разрешения энергосистемы.

Важнейшим условием правильной эксплуатации является сво­евременное проведение планово-предупредительных ремонтов и пе­риодических профилактических испытаний оборудования и сетей. Организационные и технические положения по эксплуатации элек­трохозяйства предприятий изложены в «Правилах технической экс­плуатации электроустановок потребителей» (ПТЭ), которые обязательны для всех отраслей народного хозяйства. Применитель­но к конкретным условиям каждого предприятия руководитель, ответственный за эксплуатацию электрохозяйства, утверждает мес-

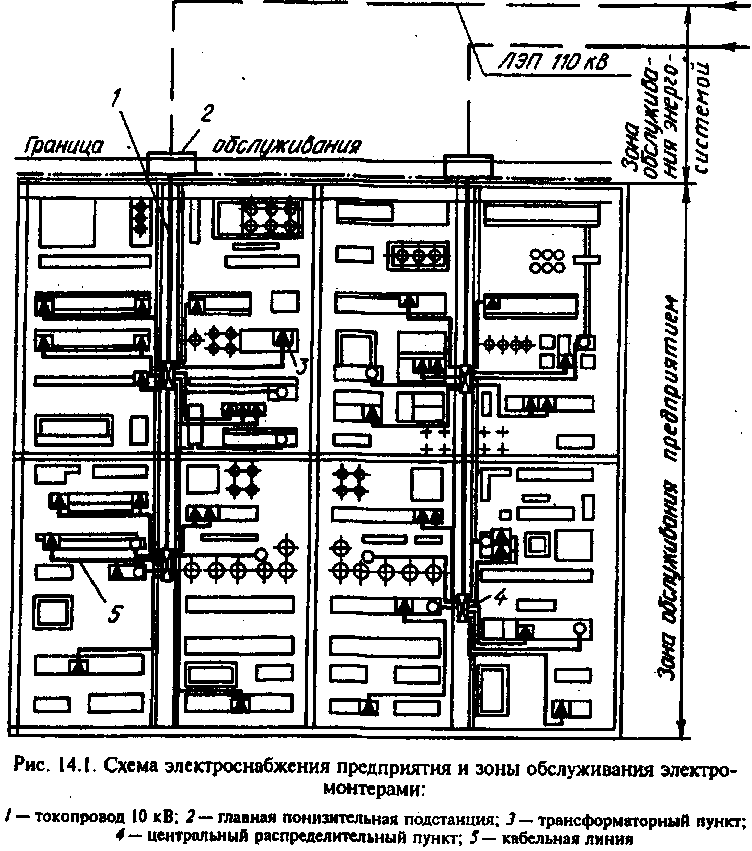

тные инструкции, базирующиеся на межотраслевых правилах без­опасности при эксплуатации электроустановок. В основные обя­занности электротехнического персонала промышленных предп­риятий входит эксплуатация электросетей и электрооборудования напряжением до 10 кВ от границы разделения эксплуатационной ответственности между снабжающей организацией и предприятием до цеховых установок включительно (рис. 14.1).

Структурой управления эксплуатацией электроустановок назы­вают совокупность взаимосвязанных органов управления, обеспе­чивающих нормальное функционирование всех элементов электроснабжения предприятия как одного из звеньев общей производст­венной системы. Производственный участок представляет опреде­ленное количество рабочих мест, размещенных на обособленной территории, где выполняют однородные технологические операции. Первичным элементом производственной структуры является ра­бочее место. Это закрепленная за одним рабочим либо за рабочей бригадой часть производственной площади с находящимися на ней орудиями и средствами труда соответственно характеру работ, вы­полняемых на данном рабочем месте. Эксплуатация включает в себя техническое обслуживание, ремонт, использование и хранение электроустановок. Техническое обслуживание представляет сово­купность организационных и технических мероприятий, проводи­мых в межремонтный период, направленных на поддержание надежности и готовности использующихся и хранящихся в резерве электроустановок. Для восстановления ресурса электроустановок кроме текущих ремонтов проводят капитальные, при выполнении которых оборудование выводят из состояния использования. Ос­новная часть эксплуатации — непосредственное использование электроустановок. Некоторые электроустановки используют в тече­ние сравнительно коротких промежутков времени, остальное время их хранят на складе или в состоянии «холодного» резерва. Цель контрольных мероприятий — выявление возникающих в процессе работы или хранения неисправностей. Контроль состояния элект­роустановок проводят визуально и проверяют выходные параметры с помощью обычных измерительных приборов.
