ЛЕКЦИЯ 4.В
ХАРАКТЕРИСТИКИ ПРОЕКТОРОВ
Световой поток
Яркость изображения зависит от величины светового потока проектора и от размеров изображения на экране. В характеристиках проекторов величина светового потока приводится в ANSI-люменах и в зависимости от типа проектора находится в пределах 250-3000 ANSI-лм.
Из физики известно, что световой поток измеряется в люменах (лм). Американский институт национальных стандартов (American National Standard Institute) задал такую методику определения величины светового потока для проекторов: в девяти точках экрана измеряется освещенность, усредняется и умножается на площадь изображения - получается значение величины светового потока в люменах, в ANSI-люменах
Световой поток - одна из важнейших характеристик проекторов. Чем выше световой поток, тем с большими размерами экрана может работать проектор и тем меньше требования к затемнению помещения. Сейчас портативные проекторы массой 1,0 - 2,4 кг обладают световым потоком 1200 - 2500 ANSI лм - достаточным для проведения презентаций на переговорах или во время семинаров и тренингов, просмотра видеофильмов в небольших залах.
Сверхмощный поток 3500 - 6500 ANSI-люменов имеют модели массой от 3,5 до 15 кг - они могут использоваться в больших конференц-залах и даже кинотеатрах.
При выборе проектора рассчитывать величину необходимого светового потока нужно с учетом следующих факторов: требуемый размер изображения, размеры и форма помещения, где будет установлен проектор, а также характер освещенности помещения.
Например, в большом, но сильно затемненном помещении можно получить большое и яркое изображение, используя проектор с относительно небольшим световым потоком. В то же время, в небольшой, но очень светлой комнате может потребоваться проектор с мощным световым потоком. С величиной светового потока напрямую связана яркость экранного изображения (она прямо пропорциональна световому потоку), поэтому многие производители в технических характеристиках мультимедиа-проекторов предпочитают использовать термин "яркость", как более понятный большинству потребителей, хотя это и не совсем точно с точки зрения физики.
Технические характеристики
Геометрическая коррекция изображения
Когда проектор установлен под значительным углом к оси экрана, изображение получается слегка искаженным, принимая форму трапеции. Устранить трапецеидальные искажения можно различными способами:
Изменяя наклон экранного полотна (эта возможность предусмотрена в некоторых моделях проекционных экранов).
Используя алгоритм цифровой коррекции.
Используя проектор, имеющий функцию – вертикального смещения объектива.
Последний способ наиболее эффективен, так как не допускает потерь качества изображения, но доступен он преимущественно в дорогих и мощных моделях, а также в проекторах, предназначенных для каскадного использования (когда для демонстрации изображения используются два и более проектора одновременно).
Рассмотрим пример

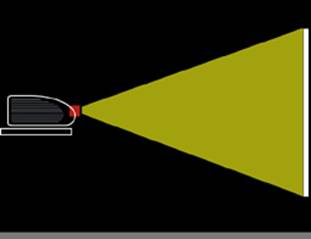

Большинство потенциальных пользователей проекторов считают, что луч, проецирующий изображение, идет из проектора, как из обычного фонарика.

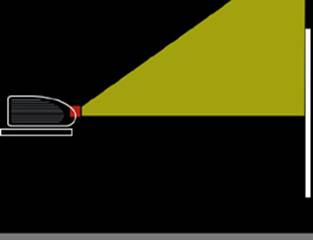

На самом деле во всех проекторах он направлен вверх.

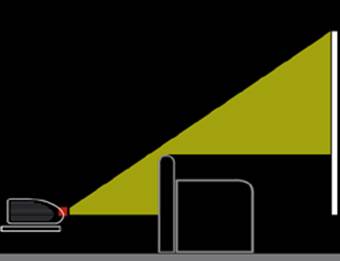

Если проектор поставить внизу, то мебель и зрители будут заслонять луч.

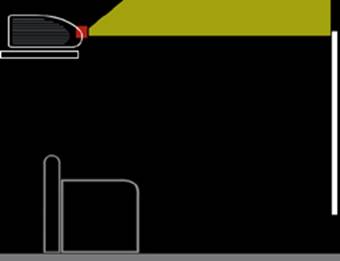

Если поставить на высокую полку, то проектор будет светить в потолок.

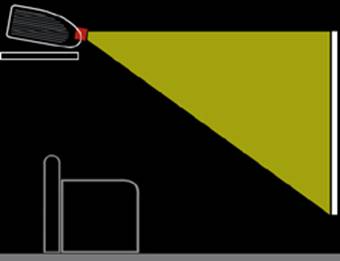

Можно наклонить проектор,

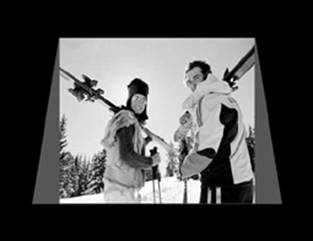

но при наклоне проектора изображение становится трапецевидным

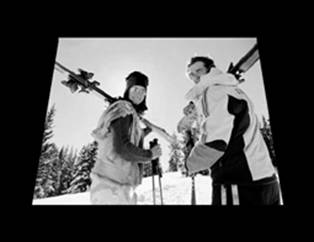

Трапецию можно исправить цифровой коррекцией, но появятся незадействованные светящиеся поля, и станет недоступной часть функций отвечающих за масштабирование изображения.

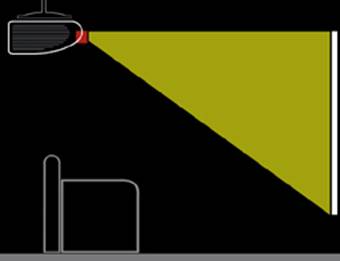

Таким образом, кажется единственным вариант - перевернуть проектор и подвесить его на потолок. Но здесь возникают солидные дополнительные расходы: потолочные крепления, дополнительные провода, монтажные работы, косметический ремонт.
Но существует целый класс проекторов, которые имеют очень полезную функцию - вертикальное смещение объектива и соответственно проецируемого изображения.
Проектор с функцией смещения объектива не требует специальных монтажных работ по установке. Стоят они дороже других моделей, поэтому стоит соотнести итоговую стоимость модели проектора и монтажных расходов, и выбрать приемлемый вариант для конкретного случая.
В остальных случаях используется алгоритм цифровой коррекции геометрических искажений, основанный на методе компрессии, при небольшом ухудшении качества изображения, за счет сжатия.
Оптика
Мультимедиа-проекторы имеют объективы с переменным фокусным расстоянием (вариообъективы). Эти объективы позволяют изменять размер изображения на экране, не перемещая сам проектор.
Сейчас стали выпускать проекторы со сдвижными крышками объективов - это удобно, поскольку крышка не теряется и не выступает за габариты передней панели. Более того, сдвижная крышка часто выполняется с функцией паузы - сдвинув крышку, вы автоматически выключаете проектор на несколько минут - например, для общения с аудиторией. Затем, отодвинув крышку, можно сразу же продолжать показ. На некоторых проекторах изменение фокусного расстояния производится вручную, другие снабжены моторизованными объективами, позволяющими масштабировать изображение с помощью пульта дистанционного управления. Ручное управление быстрее и точнее, а моторизованный объектив удобен, когда им приходится управлять на расстоянии, например, если проектор укреплен высоко под потолком. Некоторые производители предусматривают в наиболее дорогих и мощных моделях своих проекторов использование сменной оптики: дополнительные длиннофокусные объективы позволяют использовать проекторы в больших залах, а широкоугольные объективы - в условиях ограниченного пространства, а также позади просветного экрана. Лампы В большинстве современных проекторов применяются сверхдолговечные лампы со сроком службы 2000-4000 часов, а это значит, что даже при частом использовании проектора
замена лампы потребуется лишь через несколько лет. В каждом проекторе устанавливается счетчик лампы, который своевременно напомнит о необходимости ее замены.
Поскольку, обычно стоимость лампы составляет половину стоимости проектора, рассмотрим несколько вопросов на тему – сколько реально служит лампа в проекторе.
Что означает срок службы лампы, приведенный в спецификации проектора?
Дело в том, что лампы проекторов принципиально отличаются от обычных осветительных ламп. Обычная лампочка освещения работает, не теряя яркости, и потом моментально сгорает. Лампа проектора не сгорает моментально, а с самого начала плавно и постепенно теряет яркость. Возникает вопрос, какой срок жизни лампы указан в сопровождающей технической документации.
Для первых проекторов, было принято указывать срок до 50% потери яркости. К сожалению, это нигде не записали в качестве обязательного стандарта. Именно поэтому, простой способ увеличения срока службы ламп "на бумаге" и является, сегодня самым популярным. С помощью этого "бумажного" способа очень легко догнать конкурента, если он изобрел реальный метод увеличения срока службы ламп. А существуют ли "небумажные" способы реального увеличения срока службы ламп?
От чего зависит срок службы лампы?
Срок службы лампы, практически, не зависит от ее конструкции и определяется тем, как управляет лампой проектор. Чрезвычайно важен режим отключения. Если при отключении лампы подогревать катод, чтобы он остывал медленнее остальных частей лампы, то он не загрязняется и сопротивление его не растет. Для загрязненных катодов с высоким сопротивлением при запуске требуется большее напряжение, что резко ускоряет срок старения лампы. Использование режима подогрева катодов при отключении ламп описано только для проекторов Sharp. Возможно, кто-то из производителей также использует аналогичный прием, но официально он, ни у кого не заявлен.
Есть ли простые практические способы определения "живучести" ламп, которыми можно воспользоваться при выборе проектора?
Очень легко определить - использует ли проектор метод подогрева катода при отключении лампы. Любой проектор по команде отключения выдает на экран запрос подтвердить или отменить эту команду. После получения подтверждения проектор сразу гасит лампу или плавно гасит лампу. При резком отключении лампы экран сразу становится черным. При плавном отключении лампы на темном экране 20-30 секунд горит фраза "идет отключение" (возможны разные варианты фразы, но смысл тот же). В обоих случаях вентилятор продолжает работать.
После отключении лампы вентилятор проектора продолжает какое-то время работать - это имеет значение для продления службы лампы?
Абсолютно никакого, но это важно для электроники проектора. Вентилятор для лампы вреден, так как для стекла предпочтительней медленное охлаждение, а вентилятор только ускоряет этот процесс. Вентилятор жизненно необходим электронным платам проектора, поэтому, если вы, отключая проектор, просто выдерните шнур из сети, то платы проектора перегреются от неохлажденной лампы и через какое-то время выйдут из строя. Ближняя к лампе плата стоит в блоке ее запуска и при выходе из строя она, обычно, взрывает лампу.
Кто производит лампы и зависит ли срок службы лампы от марки?
До настоящего времени подавляющее большинство ламп производится всего тремя компаниями - Philips, Osram и Ushio. Все лампы однотипны и имеют непринципиальные отличия, касающиеся форм отражателя, положения электродов и т.п., что делается только с одной целью - чтобы не было взаимозаменяемости ламп, так как это очень выгодно при их, до сих пор, очень высокой цене.
Почему в спецификациях приводят два срока жизни лампы?
Большинство проекторов имеют два режима: оптимальный с максимальным сроком службы лампы и форсированный с увеличением яркости на 20%, при котором срок службы лампы снижается вдвое.
В спецификациях форсированный режим называют стандартным, т.к. легче продать проектор более высокой яркости, а оптимальный именуют экономичным режимом работы.
В рекламе обычно приводят форсированную яркость, а срок службы лампы указывают для оптимального режима, т.к. так еще легче продавать. Пользователю, конечно, все равно как называть каждый режим, но, наверняка, далеко не безразлично, сколько РЕАЛЬНО проработает лампа, если на ее долю приходится до половины стоимости проектора.
Сколько реально прослужит лампа?
В проекторах с резким отключением лампы визуальная потребность в смене лампы (это и есть примерно 50% потери яркости) появляется через 1000 часов эксплуатации в стандартном режиме и через 2000 часов в экономичном.
В проекторах с плавным отключением лампы эти сроки примерно вдвое больше - 2000 и 4000 часов соответственно. Средства управления
Удобство управления - чрезвычайно важный показатель, который нужно обязательно учитывать при выборе мультимедиа-проектора. Основным средством управления проектором является инфракрасный пульт ДУ, которым комплектуется каждая модель. Полностью или частично контрольные функции продублированы на панели управления, размещенной на корпусе самого проектора. К ряду функций доступ можно получить только через пульт ДУ. Большинством современных проекторов можно управлять специальными командами, передаваемыми с компьютера через интерфейс RS-232. Возможно, осуществлять управление компьютерной презентацией непосредственно с проектора, соединенного через последовательный или USB-порт с компьютером.
Мультимедийные возможности проекторов
Уже сам термин «мультимедиа-проектор» говорит, что возможно не только отображение визуальной информации, но и воспроизведение звука. Как правило, мощности встроенной в проектор аудиосистемы бывает вполне достаточно, чтобы обеспечить полноценное звуковое сопровождение презентации или видеоролика в помещении для небольшой аудитории (до 50 человек). В больших залах потребуется подключение внешних колонок. Совместимость с видеостандартами
Рост популярности мультимедиа-проекторов в качестве средства демонстрации видеозаписей не случаен. Ведь все мультимедиа-проекторы поддерживают наиболее распространенные стандарты цветового кодирования: PAL, SECAM, NTSC, а многие новейшие модели полностью совместимы с форматом HDTV - телевидения высокой четкости. Поэтому мультимедиа-проекторы прекрасный выбор для тех, кто хочет создать у себя дома настоящий кинотеатр.
