3.5 Ультразвуковая/инфракрасная технология

Система, запатентованная под названием eBeam, использует различие в скорости распространения световых и звуковых волн. Электронный маркер испускает одновременно и ИК-свет, и ультразвук. Размещенные по углам доски ИК-датчик и ультразвуковые микрофоны принимают сигналы, и встроенная электронная система по разности времени их прихода вычисляет координаты маркера. Скорость выдачи информации - около 80 пар координат в секунду (рис. 5).

Электронный маркер работает от батарейки, как и электронный ластик. Основной недостаток ультразвуковой/инфракрасной технологии тот же, что у электромагнитной и лазерной - необходимо использовать специальный электронный маркер. На случай, когда нужно "оцифровать" традиционную презентацию или лекцию, проводимую с использованием маркерной доски, предлагаются специальные насадки для обычных маркеров.

Интерактивные доски с использованием ультразвуковой/инфракрасной технологии выпускают компании Hitachi, Panasonic и ReturnStar.

Поскольку набор ультразвуковых микрофонов и ИК - датчиков с блоком преобразователя не зависит от вида, материала и размеров доски, он может быть исполнен в виде отдельного изделия, которое крепится к любой маркерной доске и настраивается под любые размеры рабочего поля. Подобные решения предлагают компании Mimio, Emkotech, Luidia, и Quartet.

Рис. 5. Ультразвуковая / инфракрасная доска

3.6 Технология безбатареечного беспроводного пера

Сетка проводов, расположенная внутри электромагнитной интерактивной доски, служит то излучателем, то приемником слабого высокочастотного электромагнитного поля (режим работы меняется порядка 100 раз в секунду). При излучении поля электрические импульсы поочередно пробегают по проводам сетки. Внутри кончика пера размещен резонансный контур, настроенный на частоту этого поля. В контуре наводятся электрические колебания, фаза которых зависит от местоположения контура относительно координатной сетки. Энергия колебаний (после выпрямления и стабилизации напряжения) питает встроенный в перо микропроцессор.

Последний анализирует показания датчика нажатия на кончик пера и состояние кнопок, после чего формирует сигнал для модулятора, который меняет форму колебаний в контуре в момент, когда перо работает на излучение, а проводная сетка принимает сигнал. Полученный ответный сигнал анализируется микропроцессором доски, который с большой точностью определяет положение пера на поверхности и получает информацию о нажатии на его кнопки и кончик (рис. 6.).

Рис. 6. Безбатареечное беспроводное перо

4. РАЗНОВИДНОСТИ ИНТЕРАКТИВНЫХ УСТРОЙСТВ

В данном разделе рассмотри конкретные модели и их характеристики.

4.1 Электронные копировальные блоки

Данные устройства, выпускаемые компаниями Panasonic и Plus, позволяют перенести на бумажный носитель или передать в компьютер информацию, нанесённую маркером на специальную пластиковую поверхность, выполненную в виде гибкого полотна. Пластиковое полотно перемещается мимо системы датчиков, считывающих информацию, наподобие обычных факсимильных аппаратов. В стационарных копировальных блоках полотно сшито в виде кольца, воспринимающие датчики расположены по вертикали на задней поверхности блока.

После нанесения маркером (специальным фломастером) информации нажимается кнопка копирования, полотно проворачивается слева направо или в другую сторону, записанный материал считывается датчиками и распечатывается на факсимильной бумаге с помощью термопринтера в необходимом количестве экземпляров (в последних моделях - на обычной бумаге).

Одновременно файл может быть передан в компьютер, сохранён в нём, обработан и распечатан, а при необходимости - выведен на большой экран с помощью мультимедийного проектора, подключённого к компьютеру.

После копирования полотно с нанесённой информацией оказывается на невидимой задней стороне устройства, на переднем плане оказывается чистое полотно, и сеанс записи и копирования можно повторить.

Нанесённая маркером информация легко стирается обычной губкой. Стационарные блоки выпускаются в разных модификациях, различающихся, в частности, размерами и количеством рабочих поверхностей.

Характеристики некоторых копировальных блоков приводятся в таблице.

Модель	Конструкция	Тип бумаги	Поле(см) копирования	Габариты(см)	Вес(кг)
Plus Manager	2 рабочие поверхности	Термобумага в рулоне	88 х 124	92х147х20 (без подставки)	30
Plus Color	2 рабочие поверхности	Стандартная, А4 (цветная печать)	85 х 124 (без подставки)	92х147х20	41,6
Panasonic KX-BP 635	2 рабочие поверхности	Стандартная, А4	85 х 168	145х191х24 (без подставки)	36,5

4.2 Интерактивные доски.

Технологии и принципы работы ИД были рассмотрены выше. Отметим некоторые практические моменты.

Интерактивные доски могут использоваться в 4-х режимах:

а) Как обычная белая маркерная доска. Нанесённые маркером надписи стираются губкой или сухой салфеткой.

б) Как безбликовый экран.

в) Совместно с компьютером - как копировальный электронный блок.

г) Совместно с компьютером и мультимедийным проектором (проекционный режим)- как интерактивная система, обеспечивающая общение с компьютером в режиме "On Line". При этом компьютер может использовать любое программное обеспечение, работающее под Windows.

В режимах в) и г) информация вводится с помощью специального пера (маркера). Запись на доске передается в компьютер в реальном времени.

В качестве перьев, в зависимости от используемой технологии фиксации информации, могут использоваться непишущие пластмассовые указатели, электромагнитные карандаши либо обычные маркеры (фломастеры). В большинстве моделей маркеры и ластик хранятся в лотке доски, на специально отведённых местах. Если взять из лотка маркер определённого цвета, доска автоматически переключается на этот цвет. В некоторых моделях цвет маркера задаётся нажатием специальной клавиши.

Перед началом работы в режиме г) производится калибровка координатных меток, которые последовательно высвечиваются через проектор. Перемещая маркер по поверхности доски, можно ввести в машину любую графическую информацию. Кроме того, нажав на специальную кнопку у нижнего края доски, можно вызвать изображение клавиатуры и, касаясь виртуальных клавиш, набирать текст, вводить цифры и знаки и т.п. При этом маркер выступает в качестве курсора мыши. Предусмотрены также индивидуальные настройки на распознавание рукописного текста: написанное от руки преобразуется в заданный формат.

Следует отметить совместимость ИД с системами видео конференций, позволяющими создать систему реального времени, передающую информацию, нанесённую на доску, отдаленным абонентам.

Доски могут крепиться к стене либо стоять на полу. Для напольной установки досок дополнительно поставляются специальные подставки с регулировкой по высоте.

Интерактивные доски имеют достаточно большие размеры (диагональ от 43 до 104 дюймов при соотношении сторон 4:3), позволяющие эффективно воспринимать информацию.

Интерактивные доски Hitachi используют электромагнитную технологию. В комплект входят специальные электромагнитные маркеры и ластики. Могут использоваться также обычные маркеры и губки при работе в режиме маркерной доски. Доски имеют высокое разрешение - 1000 линий на дюйм, что обеспечивает очень высокую точность позиционирования карандаша или курсора. Допустимая скорость маркера - 200 см/сек.

Модель	Диагональ, см	Размеры, (см)	Рабочее поле, (см)	Вес, (кг)
Hitachi Star Board 50	50 дюймов/127,0	114,0 х 89,0 х 4,5	102,0 х 76,0	13,5
Hitachi Star Board 70	70 дюймов/177,8	154,0 х 120,0х 4,5	142,0 х 107,0	18,0

  Интерактивные доски PolyVision Webster TS (Touch Sensitive) основаны на технологии контактного сенсора. Не требуются какие-либо специальные перья - система использует стандартные, легко стираемые маркеры. Прикоснувшись к одной кнопке, можно передать нанесённую информацию в компьютер и запомнить её, а затем распечатать, послать по электронной почте или по факсу. С добавлением проектора Webster TS становится интерактивной системой, позволяя пользователям управлять множеством компьютерных приложений непосредственно с доски.

Интерактивные доски Webster LT (Laser Tracking) используют технологию прецизионного лазерного сканирования на высококачественной керамической поверхности. Система использует перья, специально разработанные для лазерного слежения и обеспечивающие автоматическое определение цвета (встроен код цвета).

В интерактивных досках Webster LT используется запатентованный специальный материал, разработанный компанией Alliance (подразделение Polyvision). Этот материал представляет собой стальной лист, покрытый слоем керамики, что обеспечивает долговечность и высокие эксплуатационные качества поверхности доски. Интерактивные доски Webster LT рекомендуются для использования в тех случаях, когда предполагается интенсивная эксплуатация оборудования.

4.3 Сенсорные системы типа "антенна на поверхности"

Основным производителем этих досок является фирма Mimio. Здесь реализована ультразвуковая / инфракрасная технология.

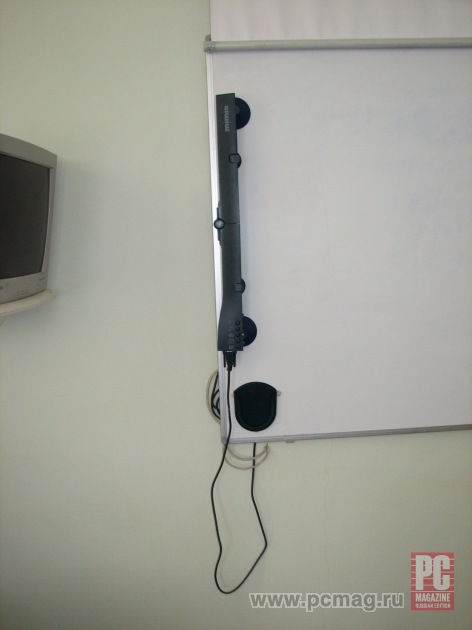

В отличие от других ИД, доски Mimio не имеет специальной рабочей поверхности, но превращает обычную аудиторную маркерную доску в электронную. Прибор поставляется в виде небольшого складного устройства, закрепляемого с помощью вакуумных присосок, как показано на рисунке.

Устройство представляет собой акустическую антенну, воспринимающую ультразвуковые сигналы, возникающие при движении маркера по доске.

Дополнительно используется также инфракрасное сканирование. В комплект входят 4 разноцветных маркера, губка для стирания и ПО. Как и вышеописанные сенсорные доски, Mimio при использовании проектора позволяет осуществлять управление компьютером.

4.4 Интерактивные доски обратной проекции

Помимо досок прямой проекции, некоторые фирмы выпускает также интерактивные доски обратной проекции. Конструкция такой доски аналогична проекционному телевизору - проектор располагается позади сенсорного экрана, и докладчик, подходя к экрану, не перекрывает световой поток проектора, что очень удобно в работе. Кроме того, яркий свет проектора не попадает в глаза докладчику.

Фирма PolyVision поставляет семейство интерактивных досок обратной проекции, использующих лазерную технологию. Семейство включает 2 стационарные доски и один мобильный блок. Все доски оборудованы просветными усилительными безбликовыми экранами, обеспечивающими яркую и контрастную картинку. Нанесение информации и управление компьютером осуществляется специальным карандашом. Во всех моделях предусмотрено соединение с системами видеоконференций, что существенно расширяет возможности использования досок.

4.5 Интерактивные насадки на плазменные панели

Помимо интерактивных досок, некоторые фирмы выпускают сенсорные насадки на плазменные панели, превращающие обычные панели в интерактивные устройства. Такая насадка, толщиной 1,5-2,5 см, легко надевается на плазменную панель. В компьютер загружается соответствующий драйвер, и плазменная панель, подключённая к компьютеру, становится интерактивным устройством, управляемым нажатием пальца или электронного маркера. Разрешающая способность насадки - 2000х2000 точек, т.е. выше, чем у самой лучшей плазменной панели. Выпускаются насадки для панелей с диагональю 32, 37, 40, 42, 50, 60 дюймов. Насадка практически не уменьшает яркость плазменной панели (потери света - не более 15%) и не меняет допустимый угол обзора. При выборе насадки необходимо знать модель используемой плазменной панели - от этого зависит расположение отверстия в насадке для ИК - приёмника панели. Вес насадки может составлять 10-15 кг. Недостаток – высокая стоимость.

5. Работа с программами на интерактивной доске

Если какая-либо программа открыта на компьютере, с ней можно работать прямо на интерактивной доске.

Палец работает, как мышь.

Одно прикосновение к поверхности интерактивной доски равносильно щелчку левой кнопкой мыши. Откройте программу так же, как вы делаете это на компьютере, но вместо того, чтобы выделять и открывать файлы мышью, сделайте то же самое пальцем. Чтобы курсор соответствовал нажатию пальцем, необходимо откалибровать экран.

Экранная клавиатура

Позволяет набивать и редактировать текст, не отходя от интерактивной доски.

Выпадающее меню клавиатуры: Позволяет выбрать вид клавиатуры. Классическая (Classic) выглядит, как обычная клавиатура. В Простой (Simple) - буквы расположены в алфавитном порядке, что удобно при обучении учащихся начальных классов. Также есть Цифровая клавиатура (Number Pad), Отрывки (Shortcut) и Заглавные буквы (Simple Caps).

Программы, с которыми работает ИД

В качестве примера приведем некоторые программы, с которыми работают ИД. Это не все программы, но, как правило, они обязательны для всех ИД.

Microsoft Office	Microsoft Word, Microsoft Excel, PowerPoint
Графические редакторы	CorelDraw, Microsoft Imaging, Corel Grafigo, Microsoft Paint
Презентационные программы	PowerPoint, Corel Presentations, Microsoft NetMeeting
Другие программы	AutoCAD, VoloView Express, AutoVue Professional, Microsoft Windows Journal, Microsoft Visio, Adobe Acrobat
