Оформление пояснительной записки
Структура пояснительной записки.
Титульный лист.
Задание.
Схема привода.
Введение.
Выбор электродвигателя, кинематический расчёт привода.
Выбор материалов зубчатой пары и определение допускаемых напряжений.
Определение параметров передачи и геометрических размеров колёс.
Силы в зацеплении передач.
Проверка зубьев колеса по контактным напряжениям и напряжениям изгиба.
Проектировочный расчёт валов редуктора.
Конструктивные размеры зубчатой пары.
Конструктивные размеры корпуса и крышки редуктора.
Подбор, подшипников и проверка их долговечности.
Подбор шпонок и проверочный расчёт шпоночных соединений.
Смазка зацепления и подшипников редуктора.
Литература.
Пояснительная записка выполняется рукописным способом чёрными или фиолетовыми чернилами на одной стороне листов бумаги формата А4. Записка может быть изготовлена на компьютере шрифтом Times New Roman № 14. Каждая страница пояснительной записки должна иметь рамку. Образцы рамок приведены в приложениях. Расстояние от боковых линий рамки до границ текста не менее 5 мм. Расстояние от верхней или нижней строчки текста до соответствующей линии рамки – не менее 10 мм. Абзац в тексте должен быть не менее 15 мм.
Разделы пояснительной записки нумеруются арабскими цифрами, название раздела записывается заглавными буквами.
Формулы нумеруются сквозной нумерацией арабскими цифрами в круглых скобках. Допускается нумерация в пределах раздела. В этом случае номер формулы состоит из номера раздела и номера формулы.
В тексте пояснительной записки допускаются ссылки. Номер литературного источника выделяется двумя косыми чертами.
Таблицы нумеруются сквозной нумерацией арабскими цифрами. Допускается нумерация таблиц в пределах раздела. Слева над таблицей записывается слово «Таблица» и её номер. Долее размещается название таблицы.
Иллюстрации необходимо нумеровать арабскими цифрами сквозной нумерацией. Допускается нумерация в пределах раздела.
ПРИЛОЖЕНИЯ
Приложение А.
Схемы для курсового проектирования.

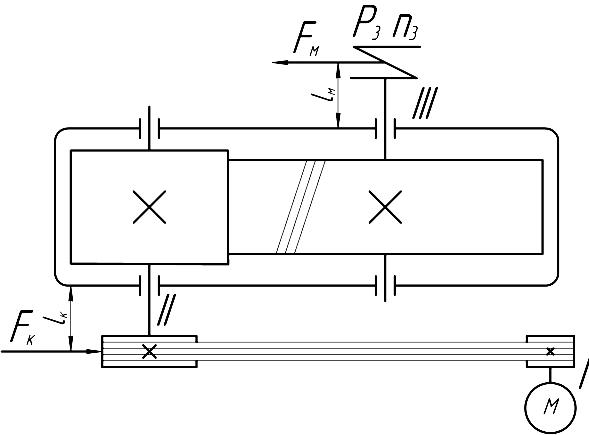

Схема 1
|

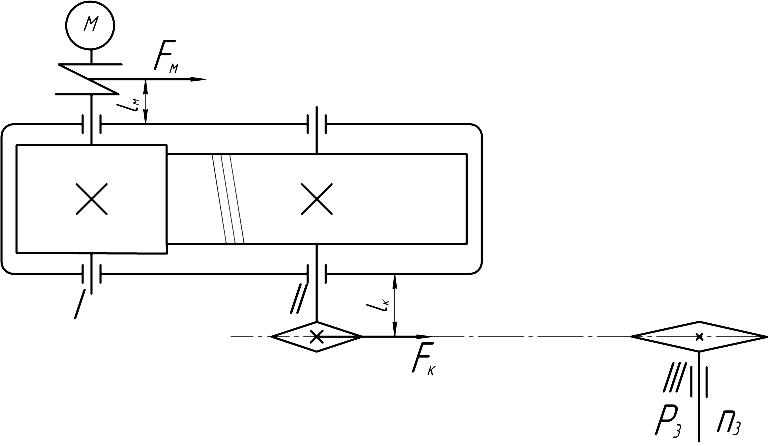

Схема 2
|

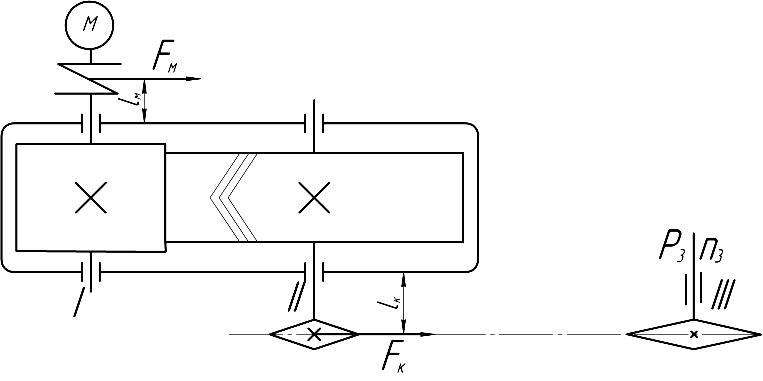

Схема 3
|

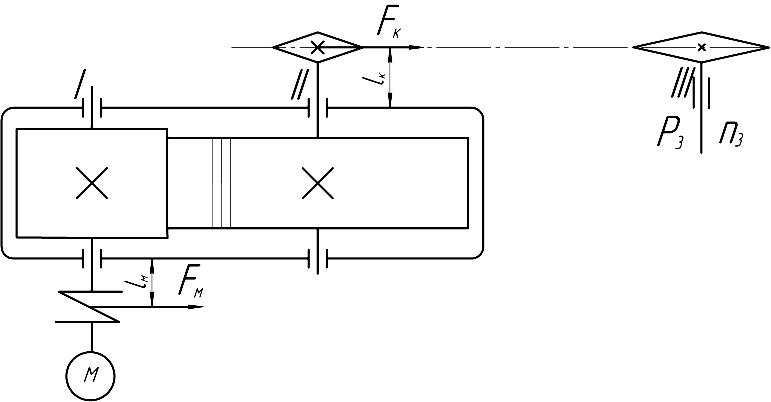

Схема 4
|

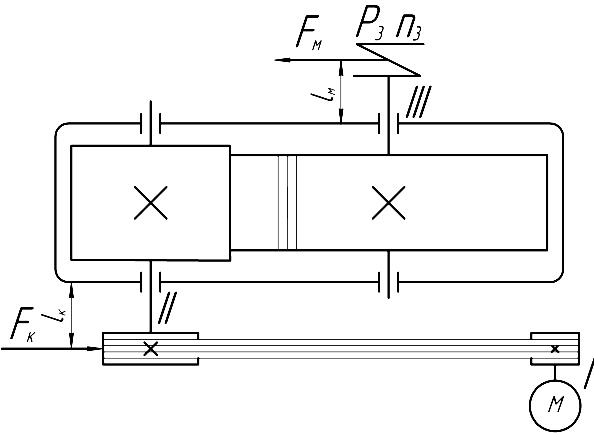

Схема 5
|

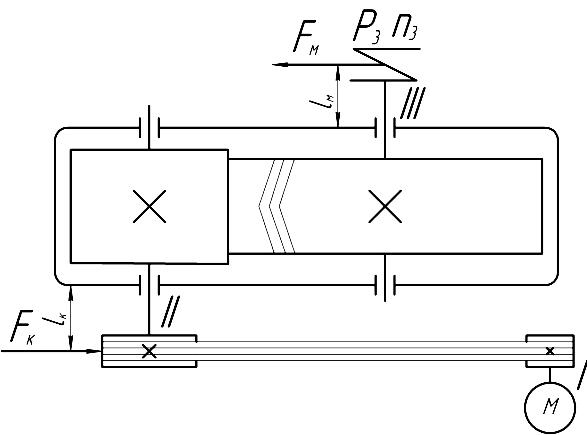

Схема 6
|
Приложение Б

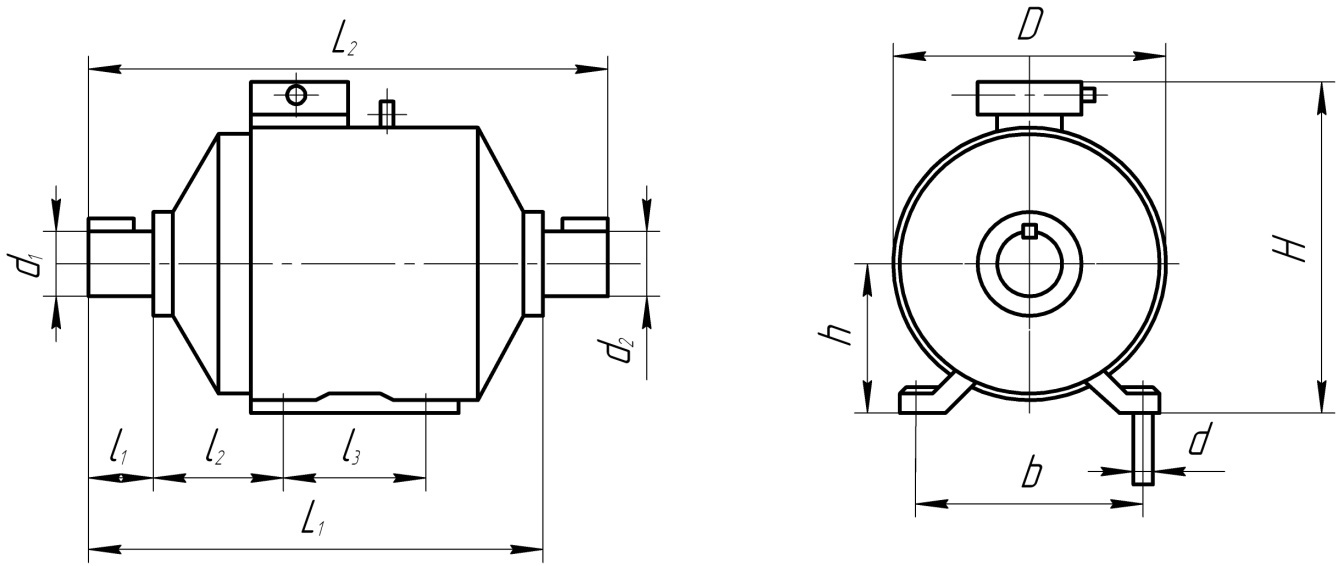

Электродвигатели серии 4А.
Исполнение закрытое обдуваемое (по ГОСТ 19523 – 81).
-
Типо-размер
Число полюсов
Габаритные размеры, мм
установочные и присоединительные размеры, мм
L1
L2
H
D
d1
d2
l1
l2
l3
b
d
4АА50
2; 4
174
198
142
112
9
9
20
32
63
80
5,8
4АА56
2; 4
194
221
152
128
11
11
23
36
71
90
5,8
4АА63
2; 4; 6; 8
216
250
164
138
14
14
30
40
80
100
7
4А71
4А80А
4А80В
4А90L
2; 4; 6; 8
285
330
201
170
19
19
40
45
90
112
7
2; 4; 6; 8
300
355
218
186
22
22
50
50
100
125
10
2; 4; 6; 8
320
375
218
186
22
22
50
50
100
125
10
2; 4; 6; 8
350
405
243
208
24
24
50
56
125
140
10
4A100S
2; 4; 6; 8
365
427
265
235
28
28
60
63
132
160
12
4A100L
2; 4; 6; 8
395
457
280
235
28
28
60
63
140
160
12
4A112M
2; 4; 6; 8
452
534
310
260
32
32
80
70
140
190
12
4A132S
2; 4; 6; 8
480
560
350
302
38
38
80
89
178
216
12
4A132M
2; 4; 6; 8
530
610
350
302
38
38
80
89
178
216
12
4А160S
2
624
737
430
358
42
42
110
108
178
254
15
4; 6; 8
624
737
430
358
48
42
110
108
178
254
15
4A160M
2
667
780
430
358
42
42
110
108
210
254
15
4; 6; 8
667
780
430
358
48
42
110
108
210
254
15
4A180S
2
662
778
470
410
48
48
110
121
203
279
15
4; 6; 8
662
778
470
410
55
48
110
121
241
279
15
4A180M
2
702
818
470
410
48
48
110
121
241
279
15
4; 6; 8
702
818
470
410
55
48
110
121
241
279
15
4A200M
2
760
875
535
450
55
55
110
133
267
318
19
4; 6; 8
780
905
535
450
60
55
140
133
267
318
19
4A200L
2
800
915
535
450
55
55
110
133
305
318
19
4; 6; 8
830
945
535
450
60
55
140
133
305
318
19
4А225М
2
810
925
575
491
55
55
110
149
311
356
19
4; 6; 8
840
985
575
491
65
60
140
149
311
356
19
4A220S
2
915
1060
610
554
65
65
140
168
311
406
19
4; 6; 8
915
1060
610
554
70
70
140
168
311
406
19
4A250M
2
955
1100
610
554
65
65
140
168
349
406
24
4; 6; 8
955
1100
610
554
75
70
140
168
349
406
24
Приложение В
