3.Определение рабочих отметок hраб(рис.5)
±hраб=Нчер- Нкр. (8)
Знак (+) перед значением рабочей отметки означает, что в данной точке нужно делать срезку грунта; знак (-) говорит о необходимости сделать в данной точке насыпку.
Вычисленные черные, красные и рабочие отметки наносятся у вершин квадратов нивелирной сетки соответствующим цветом в строго определенном месте.
4. Построение нулевой линии.

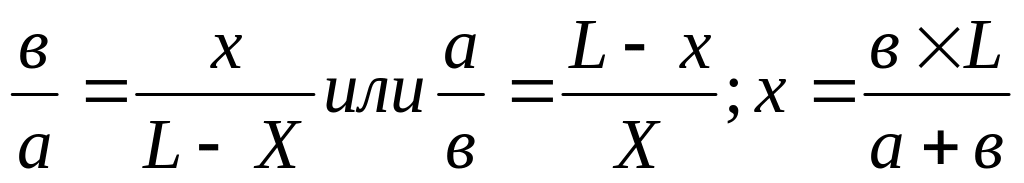

Линия нулевых работ является линией пересечения поверхности планировки с рельефом местности, отделяет зону насыпей на площадке от зоны выемок (срезок). Ее положение определяется графически, путем построения вертикальных сечений по сторонам тех квадратов, вершины которых имеют отметки разных знаков.
(9)
Рис.6 (пример)
|
Рис.6 |
Рис.7

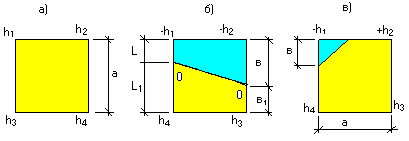

5.Объемы грунта по методу четырехгранных призм в каждой квадратной призме определяются как произведение площади, основания на среднюю рабочую отметку [4,5]. При подсчете объемов по методу квадратных призм:

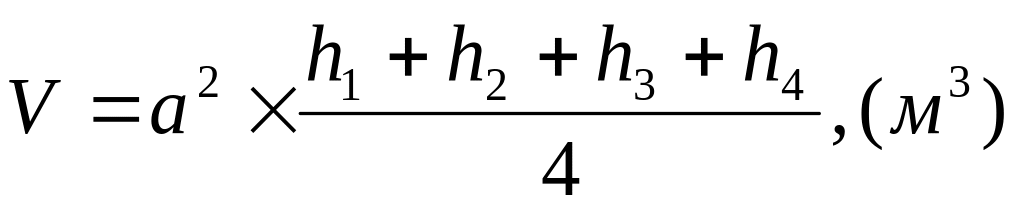

Объем «чистой» призмы равен: Рис.7a.
(10)
Объем «смешанной» призмы равен: Рис.7в
,-треугольник
(11)
-
пятиугольник (12)
Рис.7б
(13)
(14)

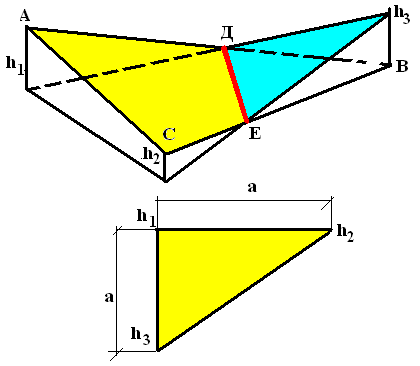

При подсчете объемов работ по методу треугольных призм, объемы «смешанной» призмы производится в три этапа:
а)
Рис. 8
1)0пределение разности объемов: Рис.8а
(15)
2)0бьем трехгранной пирамиды: а)
(16)

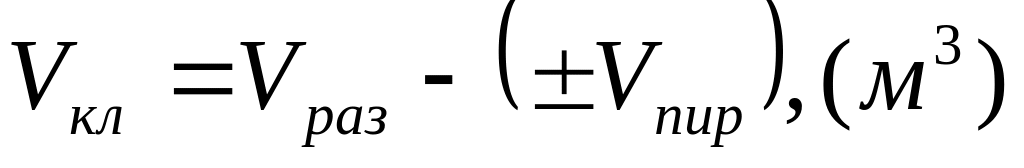

3)Объем клина: Рис.8б
(17)
При подсчете по методу объемов треугольных призм:

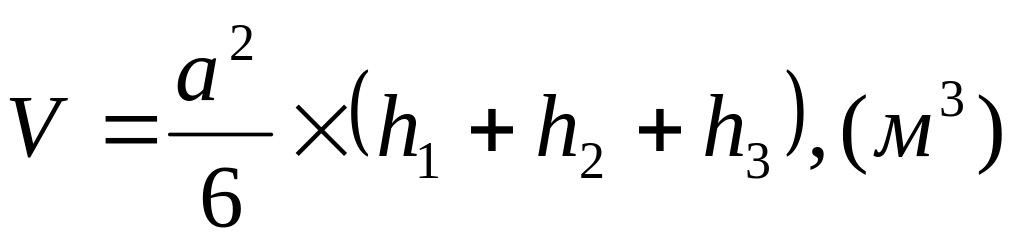

Объем «чистой» призмы равен:
(18)
Расчеты выполняются в табличной форме (табл. 1)
Таблица1
Данные по объемам насыпей и выемок на площадке
№ квадратов |
Площадь фигуры м2 |
Рабочие отметки квадрата, м |
Средняя рабочая отметка, м |
Объемы фигур, м |
||||
h1 |
h2 |
h3 |
h 4 |
hср |
выемки |
насыпи |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Для подсчета объемов земляных работ целесообразно использовать таблицы и монограммы [6,7].
6.Проверка баланса земляных масс.

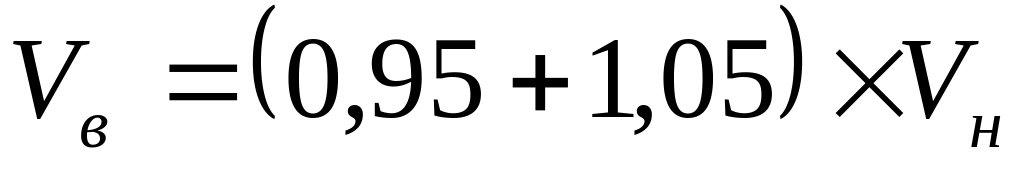

Объем выемки и насыпи должен расходится не более, чем на пять процентов.
(19)
7.0бъем грунта в откосах, расположенных по периметру площадки, можно определить по приближенной формуле:
,(м3)
(20)
где: h— сумма всех рабочих отметок, расположенных по периметру выемок (насыпей);
n—количество отметок;
Z — длина основания всех откосов насыпи (выемок);
m—коэффициент откоса.
Результаты сводятся в таблицу 2.
Таблица 2
№№ квадра тов |
Геометрические объемы |
Объемы грунта с учетом остаточного разрыхления |
||||
Насыпи м3 |
Выемки м3 |
расхождение,% |
Насыпи м3 |
выемка м3 |
расхождение,% |
Основные объемы
(см. табл. 1)
Объемы в откосах
Итого
Примеры расчета объемов земляных работ при вертикальной планировке и по возведению линейно протяженных сооружений приведены в работах [4,8,9].

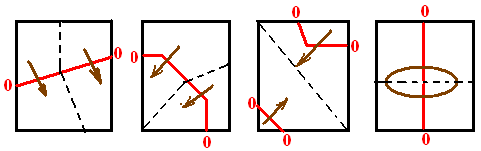

8.Составление плана распределения земляных масс производится с целью четкой организации работ каждого комплекта машин. Количество участков зависит от рельефа площадки, характера расположения нулевых линий, объемов работ, габаритов площадки и ряда других факторов. Контуры отдельных участков должны быть расположены таким образом, чтобы объем насыпи соответствовал объему выемок. При этом надо стремиться к тому, чтобы момент перемещения (произведение объема грунта на расстояние перемещения) был наименьшим. На площадке должно быть не менее двух участков, каждый состоит при этом из выемки и насыпи. Могут встретиться несколько случаев (дается примерная схема распределения земляных масс):
а)для случая нулевого баланса
Рис.9
б)для случая планировки под заданную отметку расстояние перевозки (см. задание)
Рис.10
