3.5. Туристські вузли
З’єднання та кріплення мотузок виконується за допомогою вузлів. Безпека туристів, а інколи і життя, залежить від вміння правильно зав’язувати та застосовувати. У самих різних випадках можна обійтися невеликою кількістю вузлів, але в їх зав’язуванні потрібно досягти повного автоматизму. До цих вузлів можна віднести вузли внесені до Правил змагань з спортивного туризму: прямий, академічний, зустрічний, ткацький, брам шкотовий, грейпвайн, провідник (одним кінцем), подвійний провідник, провідник “вісімка”, серединний провідник, стремено, булінь, удавка, схоплюючий (прусик), австрійський схоплюючий, бахмана.
Всі вузли можна поділити на робочі, які використовуються для навіски, страхування (словом, таким вузлам сміливо довіряєш життя) і допоміжні – вони при всіх своїх чималих перевагах позбавлені головного – стовідсоткової надійності.
До властивостей вузлів можна віднести: швидкість зав’язування, легкість розв’язування, не затягуватися, схильність до само розв’язування, втрата міцності мотузки в місці вузла.
Знання вузлів на практиці важлива річ, тому що правильно або не достатньо швидко зав’язаний вузол може призвести до трагічних наслідків. Туристам часто доводиться в’язати вузол дуже швидко і в незручних умовах в походах та у змаганнях, тому він повинен це робити автоматично, не задумуючись.
Для перевірки вміння в’язати вузли існує на змаганнях з туристського багатоборства такий етап, як конкурс “В’язання вузлів”.
Прямий
Міцний, поширений вузол. Недолік - здатність до само розв’язування без навантаження. Обов’язково повинні бути контрольні вузли.
350
Мал. 109

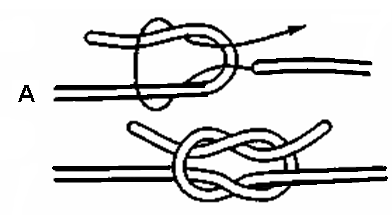

Застосовується для зав’язування мотузок однакового діаметра (недостатньо надійний). На одному кінці робиться петля, в неї знизу вгору просиляється кінець другої мотузки, петля обноситься ззаду і знизу і він виймається із петлі назад (мал. 109 А).

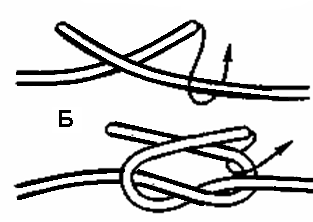

Можливі і інші способи, мотузки накладаються одна на одну і зав’язуються два простих вузла в різні сторони (мал. 109 Б).

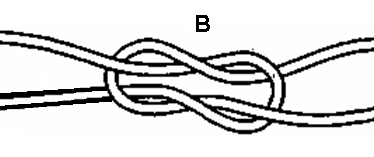

Якщо один ходовий кінець мотузки буде згори, а другий знизу або навпаки (мал. 109 В), то вузол зв’язаний невірно і він має назву «бабський вузол».
Ходові кінці повинні входити і виходити із однієї сторони петлі. На двох кінцях в’яжуться контрольні вузли.
Академічний (мал.110)
Застосовується для зв’язування мотузок різного діаметру, як допоміжний. Спочатку на більшій мотузці роблять петлю, в цю петлю пропускають кінець другої мотузки, роблять два оберти навколо основної петлі. Далі кінець пропускають назад в петлю. Вузол розправляється, затягується і зав’язуються контрольні вузли.
351
Мал. 110
Зустрічний (мал.111)
Для зв’язування мотузок однакового діаметру, він більше надійний чим прямий. На кінці однієї мотузки зав’язуємо простий контрольний вузол, потім кінцем другої мотузки проходимо йому на зустріч, після чого розправляємо та натягуємо вузол. Вузол розправляється, затягується і зав’язуються контрольні вузли.
Вільні кінці мотузки виходять з нього у різні кінці.
Мал. 111
352

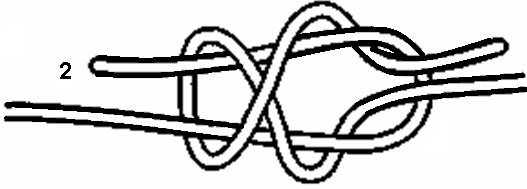

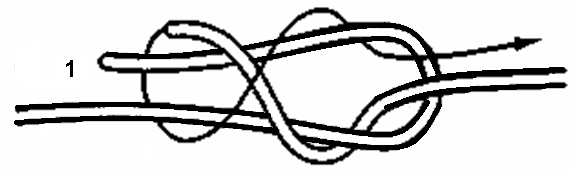

Зустрічна вісімка (мал.112)
Мал. 112
Володіє високою міцністю за рахунок великого тертя.
Для зав’язування мотузок однакового діаметра. На одній із мотузок зав’язуємо вузол у формі вісімки, далі кінцем другої мотузки проходимо вісімку на зустріч, після чого розправляємо і затягуємо вузол. Контрольні вузли не обов’язково.

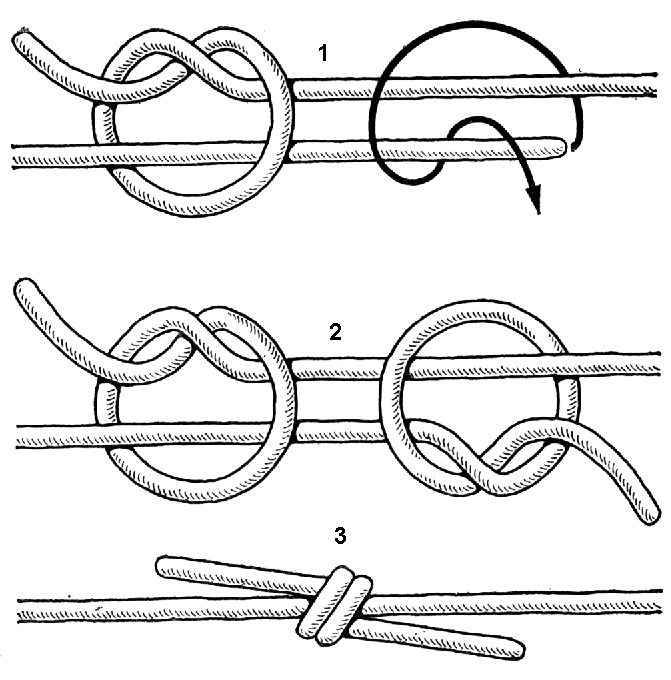

Ткацький (мал.113)
Ткацький, або подвійний рибацький - міцний вузол, але він повинен мати контрольні вузли з двох сторін. В’язання елементів ткацького вузла нагадує зав’язування контрольних вузлів на мотузці.
Для зв’язування мотузок однакового діаметра. Дві мотузки складаються кінцями назустріч: кінцем однієї мотузки обводимо навколо другої і в утворене кільце пропускаємо його. Теж виконуємо з кінцем другої мотузки.
353
Мал. 113

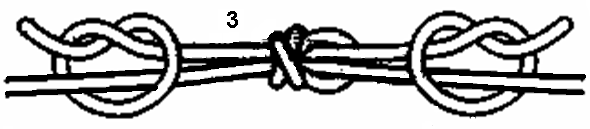

Потягнувши за мотузки підтягуємо вузли один до одного. На двох кінцях в’яжуться контрольні вузли. Розв’язати ткацький вузол після затягування під навантаженням важко. Він практично ніколи не розв’язується і не слабшає.
Брамшкотовий (мал.114)
Мал. 114
354
Найкращий вузол для зав’язування двох мотузок різного діаметра. Його головна перевага - висока міцність, надійність, які збільшуються при виконанні контрольних вузлів. Брамшкотовий вузол міцніший, ніж академічний.
На мотузці більшого діаметру робиться петля, куди пропускають мотузку меншого діаметру, роблять обніс кругом петлі і пропускають два рази кінець між петлею та робочими кінцями.
Вузол розправляють та затягують, обов’язково зав’язують контрольні вузли.

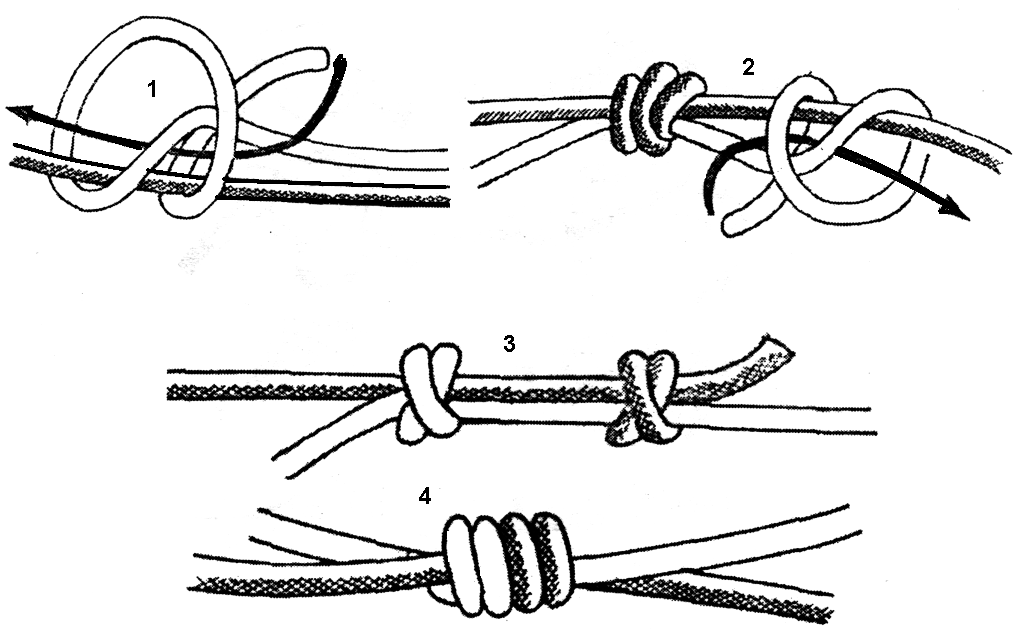

Грейпвайн (мал.115)
Мал. 115
Для зв’язування мотузок однакового діаметра. Грейпвайн - замінює ткацький вузол, відрізняється високою надійністю, відноситься до само зашморгуючих вузлів. Значний недолік: після зняття навантаження важко розв’язується (інколи його називають подвійний ткацький). Спосіб зав’язування подібний ткацькому. Складаємо дві мотузки одна на одну кінцями назустріч. Кінець однієї мотузки згинаємо на 90 град. і охоплюємо два рази обидві мотузки в сторону першої. У створені кільця першої мотузки
355
пропускаємо її кінець. Те ж саме робимо з кінцем другої мотузки.
Контрольні вузли не обов’язкові.
Голдобіна (мал. 116)
Мал. 116
Для зв’язування мотузок однакового та різних діаметрів. Маючи десять переплетінь, цей вузол сильно не затягується, не сунеться і навантаження розподіляється по вузлу рівномірно. Після звільнення від навантаження легко розв’язується.
356
Звичайний провідник (мал. 117)
Мал. 117
Звичайний провідник (дубова петля) відноситься до саморозв’язуючих вузлів, які використовують для страхування, для прикріплення їх до мотузки, для закріплення мотузки до опори.
В’яжеться на кінцях мотузок для закріплення на рельєфі або на страхуючій системі учасника, на кінцях перильних мотузок, що використовуються для страхування. Вузол провідника обов’язково потребує контрольного вузла, тому що тертя в ньому недостатньо велике. Зменшує міцність мотузки, сильно затягується та важко розв’язується.
357

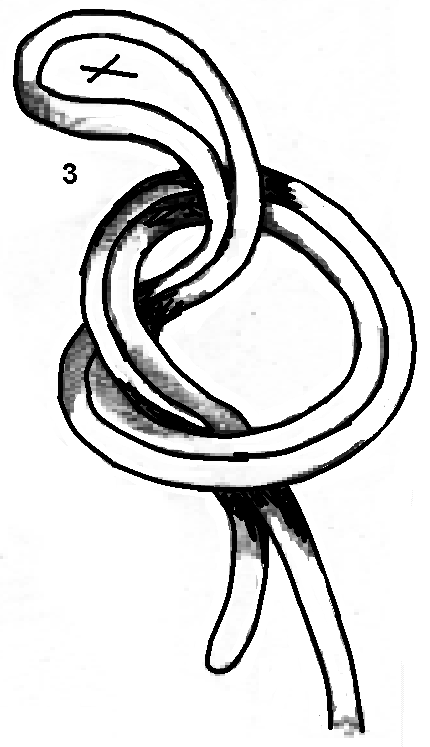

Провідник (одним кінцем) (мал. 118)

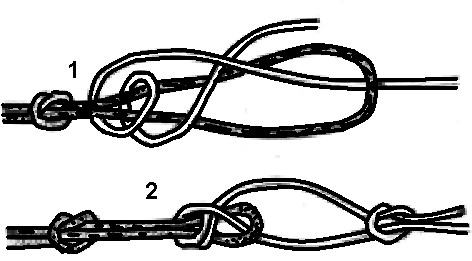

Для закріплення мотузки і в інших випадках вузол провідника зав’язується одним кінцем. Спосіб в’язання: спочатку в’яжеться контрольний вузол, потім робочий кінець обводиться навколо опори, каменю, дерева, тощо. Далі робочим кінцем повторюється зав’язаний раніше контрольний вузол аналогічно зустрічному вузлу. Недоліки ті ж, що і у провідника. Обов’язково зав’язується контрольний вузол.
Мал. 118
358
Подвійний провідник (мал. 119)
Б
Мал. 119
359
Серед туристів має назву “заячі вуха”. Застосовується у випадках, коли із вузла повинно виходити дві петлі, для защіпання репшнура в карабін, зв’язування “бесідки”, в рятувальній справі. Вузол надійний та має велике тертя, під навантаженням сильно затягується.

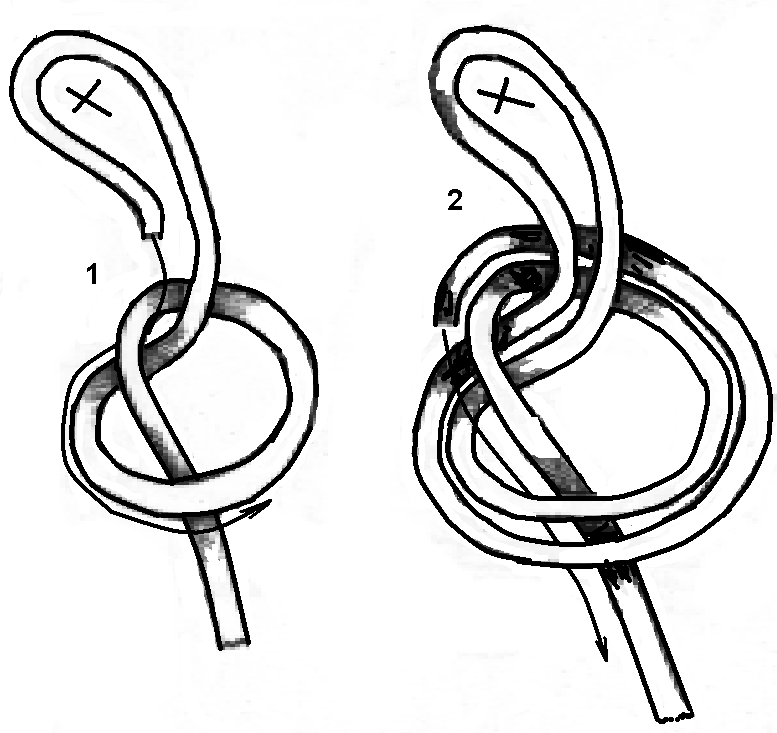

Мотузка складається у двоє, вузол зав’язується петлею, де дві мотузки протягуються у петлю (мал. 119-1). Петля із двох мотузок затягується, вільна петля перекидається через

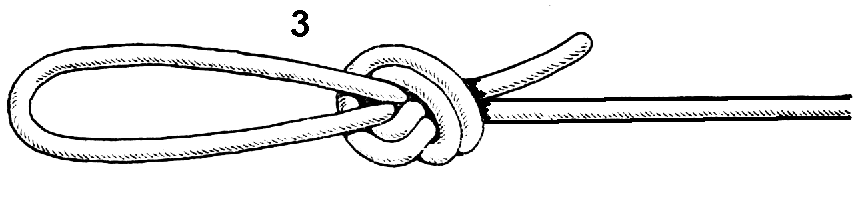

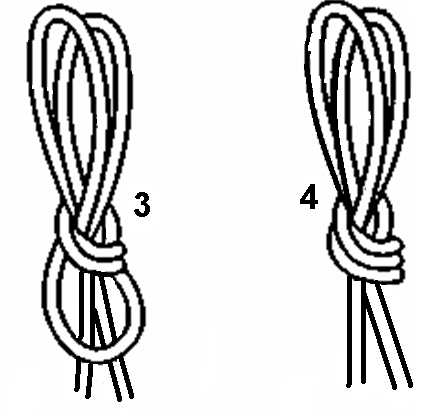

весь вузол, одягається на подвійну петлю (мал. 119-2), після чого вузол зашморгується (мал. 119 – 3 і 4). Бажано слідкувати, щоби під час зав’язування вузла не було захлисну мотузок. «Подвійний провідник не має контрольних вузлів.
Серед туристів має назву “заячі вуха”. Застосовується у випадках, коли із вузла повинно виходити дві петлі, для защіпання репшнура в карабін, зв’язування “бесідки”, в рятувальній справі. Вузол надійний та має велике тертя, під навантаженням сильно затягується.

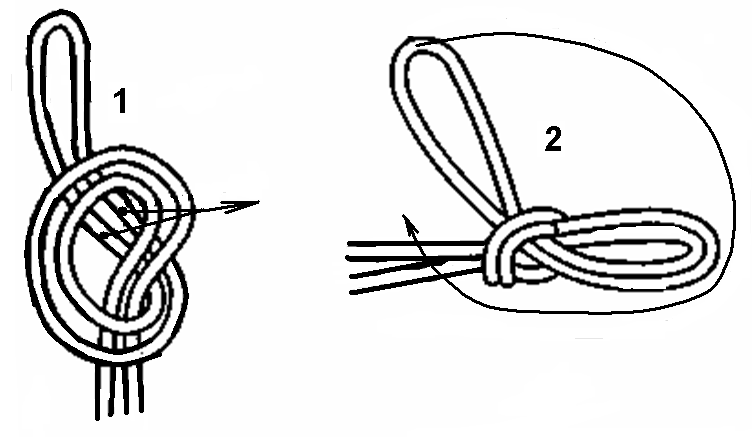

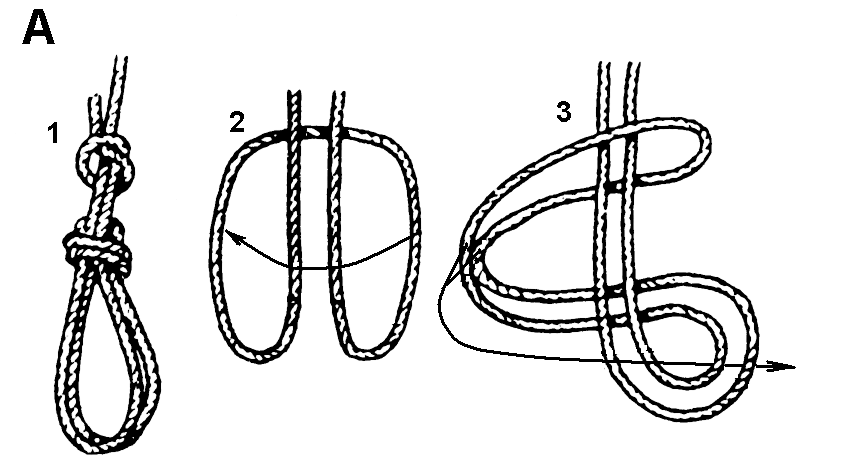

Перший варіант зображено на малюнку 119 –А. Другий - мал. 119 – Б, мотузка складається у двоє, вузол зав’язується петлею, де дві мотузки протягуються у петлю (мал. 119-Б-1). Петля із двох мотузок затягується, вільна петля перекидається через весь вузол, одягається на подвійну петлю (мал. 119-2), після чого вузол зашморгується (мал. 119 Б – 3 і 4). Бажано слідкувати, щоби під час зав’язування вузла не було захлисну мотузок. «Подвійний провідник не має контрольних вузлів.

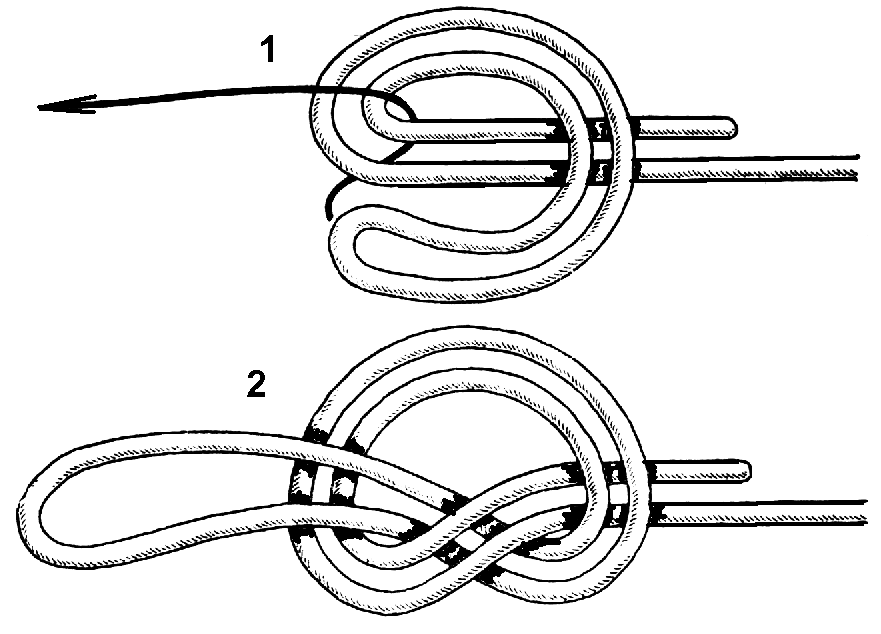

Провідник “вісімка” (мал. 120)
Прийоми застосування такі ж як, у провідника: у “вісімки”, “фламандської петлі” або “швейцарського провідника” є перевага – надійність, крім того він не затягується. Техніка в’язання як у провідника, тільки додатково робиться обніс навколо петлі. Вузол розправляється і затягується. Вузол має характерний малюнок, який нагадує вісімку. Контрольні вузли не в’яжуться.
360
Мал. 120
