2.4.3. Обработка результатов измерения длины сторон и углов.
В камеральных условиях проверяют записи, вычисляют углы, длины сторон, в измеренные расстояния вводят поправки за компарирование, наклон и температуру. Составление схема теодолитных ходов с указанием величин измеренных углов и горизонтальных расстояний.
Для вычисления угловой невязки суммируют все внутренние измеренные правые по ходу углы замкнутого хода и вычисляют теоретическую сумму.
Σβтеор = 180 (n-2)
Разность fβ суммы измеренных углов Σβизм и теоретической суммы углов замкнутого многоугольника, называют угловой невязкой
fβ = Σβiизм – Σβi теор, i = 1.2…., n
Для разомкнутого хода.
Σβтеор = αк – (αн + 180 n)
n – количество углов
αк – αн – дирекционные углы, начальный и конечный fβ не должна превышать допустимую fβ доп = 1,5 t или fβ доп = 1/
где t – точность теодолита для 2 Т - 30 П. t =30//
Если fβ > fβдоп – измерения повторить
Если fβ < fβдоп то ее распределяют поровну, с обратным знаком во все измеренные углы с округлением до 0,1/
Дирекционные углы сторон теодолитного хода вычисляют по формуле
αпос = αпред. + 180 – βправ.
αпос = αпред. - 180 + βлев.
βпр; βлев. – уравненные углы справа и слева по ходу лежащие.
Контролем вычислений являются совпадение конечного угла с известным.
По дирекционным углам определяем румбы с учетом четвертей.

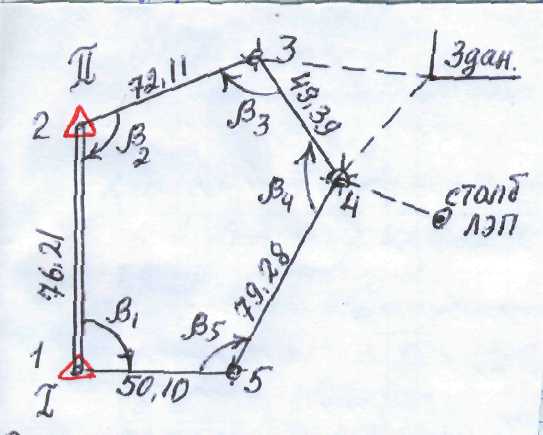

Рис. 66 Схема замкнутого теодолитного хода.
2.4.4. Вычисление и уравнение приращений координат.
Приращения координат вычисляют по формуле х = dcos r; у = dsin r
Где d – горизонтальное проложение сторон с учетом поправок за наклон сторон хода к горизонту, если угол наклона больше 1,50. Приращения координат можно взять по таблицам приращений координат.
Невязки приращений координат по осям координат fх и fу.
fх = Σ хiвыч - Σ хтеор.
fу = Σ уiвыч - Σ утеор.
В замкнутом ходе Σ хтеор = 0; Σ утеор. = 0
fх - линейная невязка по оси х.
fу – линейная невязка по оси у.
тогда fх = Σ хiвыч ;
fу = Σ уiвыч .
Линейная невязка хода или абсолютная вычисляем по формуле
f
абс =
;
Относительная невязка периметра хода вычисляется по формуле
fотн
=
р – периметр хода
Для разомкнутого хода
fх = Σ х – (хк – хн);
fу = Σ у – (ук – ун).
При этом должно выполняться условие:
fотн/р≤1/2000 = 0,0005.
Если относительная невязка допустима, то приращения координат уравнивают. Способ уравнивания состоит в распределении невязок fх и fу с их обратным знаком на все вычисленные приращения координат пропорционально длинам сторон хода.
2.4.5. Вычисление координат вершин теодолитного хода.
Вычисление координат точек хода производится по формулам путем последовательного решения прямой геодезической задачи
хn = хn-1 + х исп.
уn = уn-1 + у испр. Начиная от исходного пункта до возвращения к нему же – в замкнутом ходе до второго твердого пункта – в разомкнутом ходе.
Пример 1. вычисление координат точек теодолитного хода.
Рис. 67 Схема теодолитной съёмки
Вычисление дирекционных углов:
αпосл. = αпред. + 180 – βпр.ур. т.е.
α 2 3 = 34022/ +1800 – 95014/ = 119008/ и т.д.
х = 132,31 х08251 = 109,155 м
у = 132,31 х 0,5641 = 74,622 м
х = d ∙ сos r
у = d ∙ sin r
Вычисление координат точек хода:
Х2 = 240,00 + 109,143 = 349,143 м
У2 = 250,00 + 74,621 = 324,621 м
