2.3.3. Устройство нивелиров с уровнем и с компенсатором, нивелирных реек

Нивелир – геодезический прибор, предназначенный для определения превышений «h» между точками , а так же их высоты «Н_А» над принятой уровенною поверхность рис. 50

Нивелиры разделяются на 3 группы:

1. Нивелир с цилиндрическим уровнем (с элевационным винтом).

2. Нивелир с самоустанавливающейся линией визирования с (компенсатором).

3. С наклонным лучом визирования (теодолит).

Рис. 50 Схема нивелира Н-3

1. Круглый уровень

2. Закрепляющий винт

3. Наводящий винт

4. Цилиндрический уровень

5. Зрительная труба

6. Элевационный винт

7. Подъемный винт

8. Окуляр

9. Кремальера

10. Целик и мушка.

Рис. 51 Схема зрительной трубы нивелира

1. Объектив

2. Линза

3. Стеклянная пластинка с сеткой нитей

4. Окуляр (фокусировочное кольцо)

5. Визирная ось.

Линия, соединяющая оптический центр объектива и перекрестие сетки нитей называется визирной осью трубы.

Цилиндрический уровень представляет собой стеклянную ампулу заполненную жидкостью (спирт, эфир).

Устройство нивелира с компенсатором НЗК

Рис. 52. Призменный компенсатор

1. Подвижная призма

2. Неподвижная призма

3. Демпфер

4. Сетка нитей

5. Визирная ось трубы.

Призменный компенсатор состоит из двух призм (подвижной и неподвижной).

Компенсатор автоматически (в течении 2 сек) устанавливает визирную ось в горизонтальное положение (погрешность до 5).

Демпфер способствует затуханию колебаний подвижной призмы (заполнен жидкостью).

Круглый уровень снабжен зеркалом, для удобства наблюдений.

Устройство нивелирной рейки

Нивелирная рейка состоит из двух брусков двутаврового сечения, на которых нанесены сантиметровые деления. Каждый дециметр оцифрован.

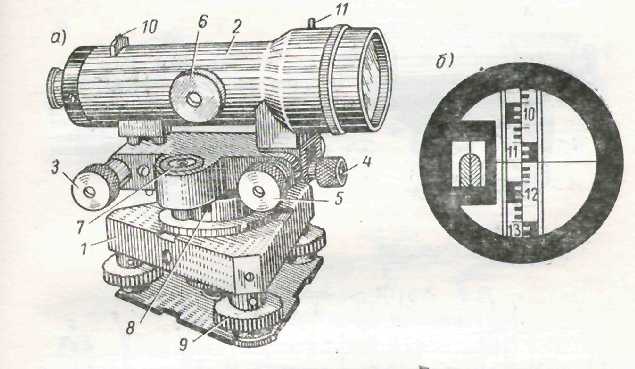

Рис. 53 Нивелир а) общий вид, б) поле зрения трубы

Рейки бывают двух видов:

а) для прямого изображения

б) для нивелиров перевернутого изображения

Для контроля отсчетов деления на рейках нанесены на двух сторонах (красная и черная)

РН – 3ПС – рейка нивелирования, длиной 3 м.

Перед работой рейка должна быть поверена. Поверка реек состоит в определении (компарировании) их общей длины, метровых и дециметровых делений. Производится с помощью контрольного метра.

У реек III класса допустимая разность.

Основные оси нивелира

Н-Н – ось вращения нивелира

В-В – визирная ось зрительной трубы

К-К – ось круглого уровня

Ц-Ц – ось цилиндрического уровня

Штатив – служит для крепления, установки и центрирования над точкой геодезических приборов.

0,5мм. на 1 дм.

IV класса высот нулей обеих сторон рейки проверяются взятием отсчетов по сторонам рейки.

Отсчет по рейке – это расстояние от пятки рейки (на башмаке, колышке) до горизонтальной визирной оси нивелира по средней нити.

Отсчет состоит из 4 – четырех цифр (в мм) (мм оценивают на глаз)

Превышения измеряют черным и красным отметкам должно быть одинаковым (погрешность до 4 мм).

При нивелировании рейку плавно покачивают вдоль линии нивелирования, наименьший отсчет соответствует отвесному положению рейки (вертикально).
