2.2.1. Знаки для закрепления и обозначения геодезических пунктов на местности и на строительных объектах

Геодезические пункты, применяемые для геодезических изысканий и строительных работ закрепляют на местности постоянными и временными знаками.

Планово-высотные геодезические знаки ГГС называют центрами. В верхней части знака закрепляется металлическая пластина или полусферическая головка с высверленным отверстием. Знаки изготавливают из бетона, стальных труб и стрежней.

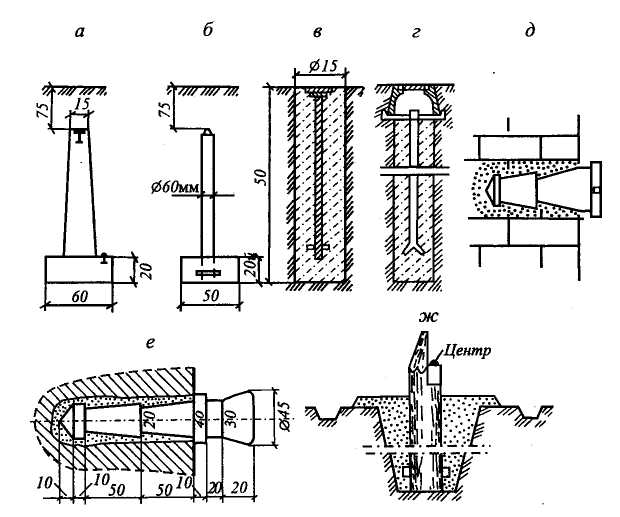

Рис. 39 Знаки закрепления геодезических пунктов

2.2.2. Механические приборы для непосредственного измерения расстояний.

Измерение линий состоит в том, что мерный прибор последовательно откладывают между начальной и конечной точками измеряемой линии.

Измерения длин линий производят метрами (деревянные, металлические), рулетками, землемерными лентами и инварными проволоками.

а) рулетками выпускаются стальные и тесемочные длиной 1,2, 5, 10, 20, 30, 50 и 100 м.

Деления наносятся через 1 мм по всей длине

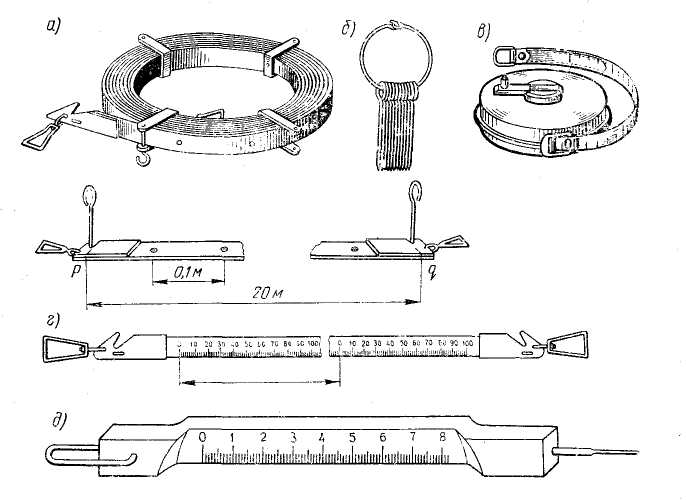

Рис. 40 Приборы для линейных измерений

а – штриховая лента, б – шпильки; в – рулетка,

г – шкаловая лента, д – школа мерных проволок

б) Землемерные ленты изготавливают из стальной полосы шириной 10-15 мм, толщиной 0,4-0,5 мм.

Их обозначают: ЛЗ-20, ЛЗ-50 и т.д.

Землемерная шкаловая лента отмечается миллиметровыми делениями на её концах.

в) для точных измерений применяют инварные проволочки. Инвар (сплав 64 % железа и 36 % никеля) обладает незначительными коэффициентами теплового расширения их относительная погрешность 1: 25000 – 1: 100000. С помощью стальных лент и рулеток с точностью 1: 1000 - 1÷500.

2.2.3. Компарирование лент и рулеток

Компарирование – это сравнение длины рабочей ленты «lp» с длиной это лона «lэ» которое выполняется на компараторе

Δl_к = l_{р –} l_э

Длина «l_р^» – мерного прибора выражена уравнением l_р = l₀ + Δl_к + Δl_t, где длина ленты при t₀ = 20⁰ С.

l₀ – номинальная

Δl_к – поправка за компарирование

поправка из-за температуры

Δl_t = l₀ · α (t-t₀), где α – коэффициент линейного расширения при изменении температуры на 1⁰

α =12,5 х10^-6 =0,0000125

t – температура окружающего воздуха

Пример: Рулетка 30 м, t =- 6⁰С,

Δl_к = +-3,8 мм

l ₃₀ = 30000 + 3,8 – 9,8 = 29924 м

Δl_t = α (t-t₀) х 30000 = 0,0000125 (-6-20)х30000 =-9,8 мм

2.2.4. Подготовка линии на местности к измерениям. Вешение измеряемых линий. Техника измерений

Перед началом работ полосу местности конечными точками расчищают от препятствий (трава, кусты и т.д.). Вемами о обозначают створ – вертикальная плоскость проходящая через конечные точки полосы шириной 1,5 – 2 м.

Начальную, конечную точки и места перегиба фиксируют кольями или штырями.

Расстановка промежуточных вех через 50 м называется венением.

Различают визуальное (на глаз) и инструментальное венение линии.

Везуальное выполняется двумя способами:

а) «от себя»

б) «на себя»

Рис. 41 Вешение створа

Для установки промежуточных вех «на себя» наблюдатель располагается в 2-3 м позади всех В, по его сигналам помощник в створе А-В выставляет всех и 1.2.3.

При установке промежуточных вех способом «от себя» наблюдатель (рис. 41 а) и помощник ставят вехи в створ В-А, начиная с ближней к наблюдателю вехи 3.

При отсутствии видимости (рис 41 б и в).

Измерение линии производят дважды.

• в прямом и обратном направлении.

Техника измерения линий

Д = n х l + ч, где ^{Д пр}

^{Д обр}

n – количество пролетов целых уложений лекты

ч – остаток

l – длина ленты

Измерения считаются выполненным правильно, если расхождение результатов измерений Д_пр. и Д_обр. не превышают допустимой, т.е

ΔД = Д_пр. – Д_обр.

, среднее значение

Д=

Пример: Д_пр = 98,78 м

Д_обр =98,76 м

Д = 98,77 м

что допустимо.
