4.2.1. Расчет и подбор аппарата воздушного охлаждения
Технологический расчет АВО включает в себя тепловой и гидравлический расчеты, в результате которых определяют необходимую поверхность теплообмена, основные размеры аппарата, расход воздуха, потери напора при движении продукта в трубах и воздуха, проходящего через пучок оребренных труб.
Рассчитаем АВО для конденсации и охлаждения паров, отводимых с верха ректификационной колонны.
Задание. Охлаждаемый продукт - смесь пентана и гексана с содержанием НКК 96% масс. Производительность аппарата 12000 кг/час. Давление на входе в аппарат 2,2 атм. Начальная температура продукта Т1 рассчитывается, конечная температура Т2 принята равной 45°С. Температура воздуха на входе в аппарат Т1=27°С. (конечная температура охлаждаемого продукта должна быть на 15-20°С выше температуры воздуха на входе в аппарат).
4.2.1.1. Определение температуры продукта на входе в аппарат т1
Температура продукта на входе в аппарат определяется как температура начала однократной конденсации с использованием уравнения изотермы паровой фазы
где
-
мольная доля i-го
компонента;
-

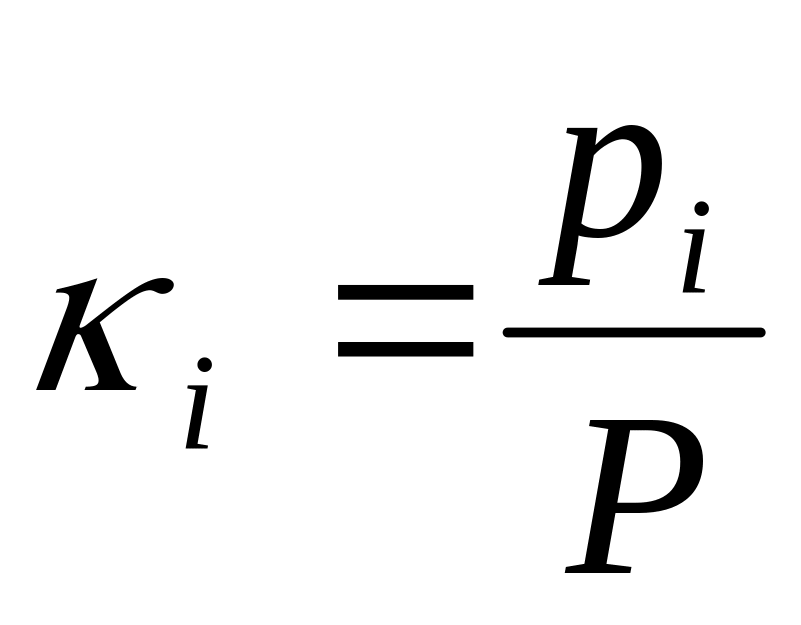

константа
фазового равновесия i-го
компонента.
,
где Рi
–
давление i-го
компонента при Т
Массовые концентрации: хпентана=0,96%масс., хгексана=0,04

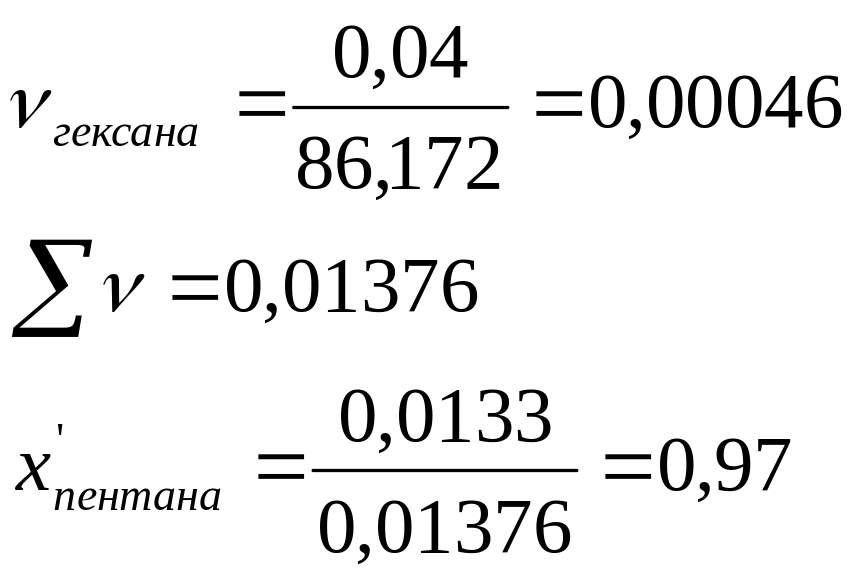

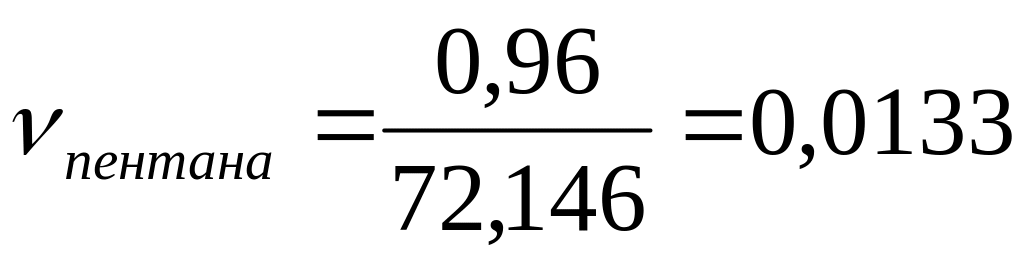

Перевод массовых концентраций в мольные концентрации.
Тогда,
|
50 |
60 |
70 |
80 |
90 |
100 |
110 |
|
0,71 |
0,96 |
1,27 |
1,65 |
2,1 |
2,65 |
3,29 |
|
0,24 |
0,34 |
0,47 |
0,64 |
0,85 |
1,1 |
1,4 |
|
1,4912 |
1,09865 |
0,8276 |
0,63475 |
0,4972 |
0,39331 |
0,31626 |

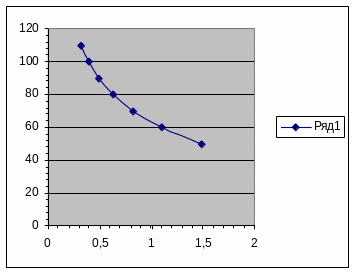

Рис.4.4.Определение температуры конденсации
4.2.1.2 Тепловая нагрузка и предварительный подбор аво
Поскольку трубное пространство аппарата по принципу действия близко к аппаратам идеального вытеснения, его можно разделить на две зоны: конденсации и охлаждения конденсата. Примем по всей длине зоны конденсации температуру постоянной и равной 64°С при давлении 2,2 атм.
Теплофизические
свойства конденсата при этих условиях
следующие: плотность
=
581,97кг/м3;
вязкость
=1,78·10-4
Па·с; удельная теплоемкость
=
2348,784
Дж/кг·К; теплопроводность
=
0,106
Вт/м·К; удельная теплота конденсации
=
336,997кДж/кг. Теплофизические свойства
конденсата в зоне охлаждения при средней
его температуре будут следующими:
плотность
=592,78
кг/м3;
вязкость
=1,87·10-4

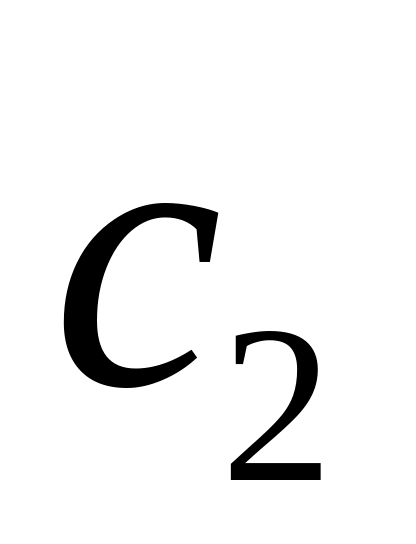

Па·с; удельная теплоемкость
=
2287,1
Дж/кг·К; теплопроводность
=
0,109
Вт/м·К удельная теплота конденсации
=344,55кДж/кг.(
для определения величин см.справочники,
например [22]).

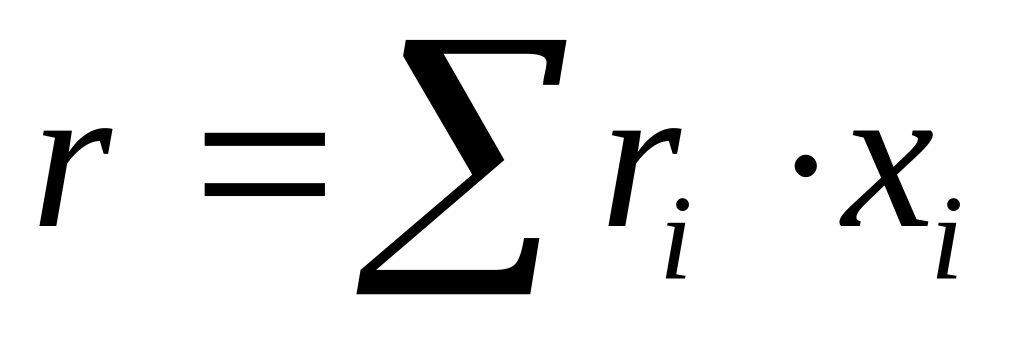

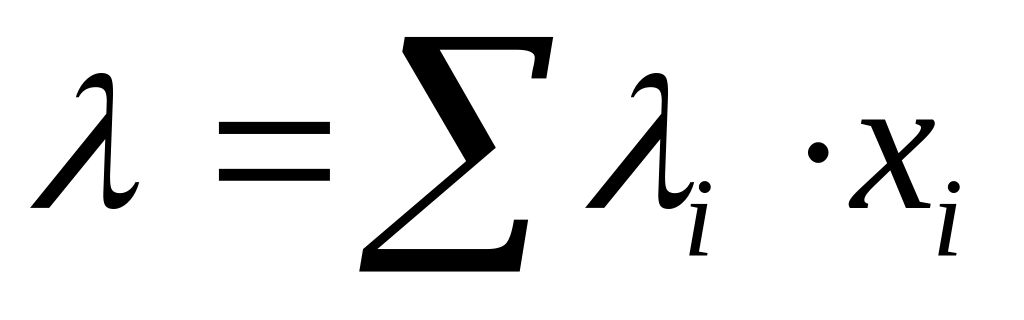

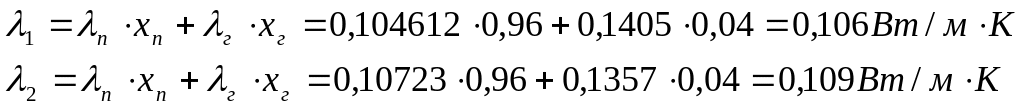

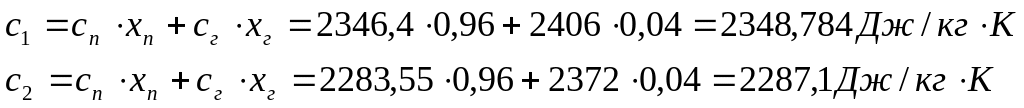

Теплофизические свойства конденсата определены как свойства смеси компонентов. Теплоемкость, теплопроводность, теплота конденсации определяется по правилу аддитивности:

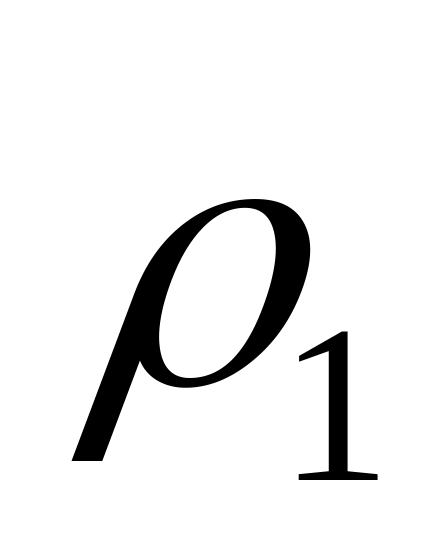

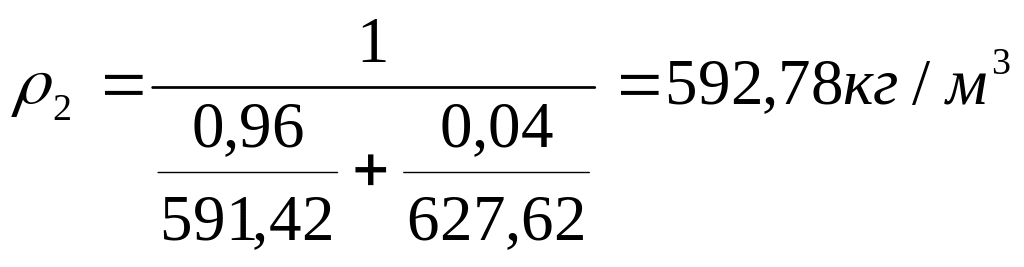

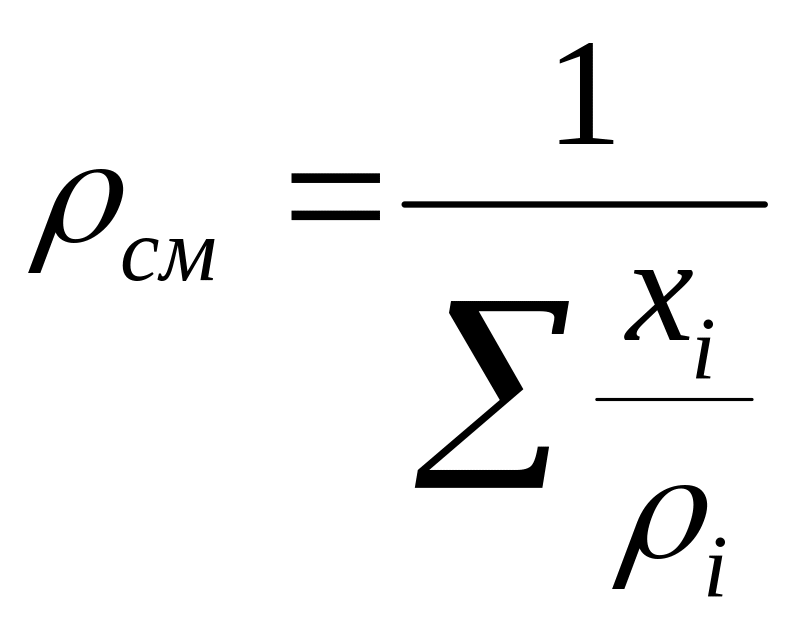

плотность
определяется по уравнению

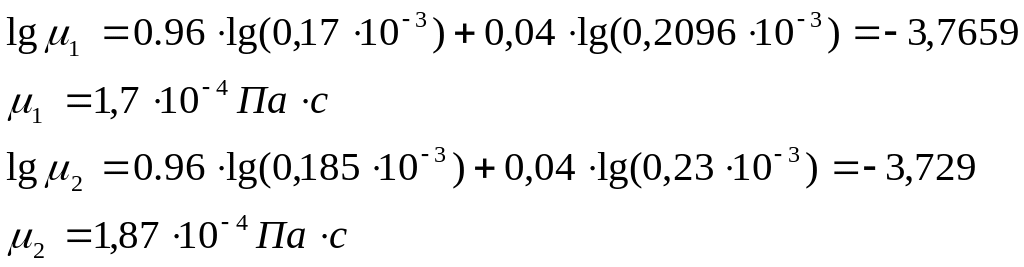

вязкость
определяется по уравнению:
где
- массовая доля компонента в смеси.

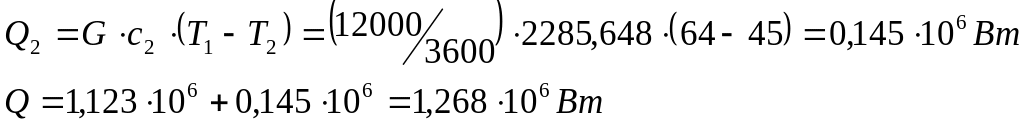

Тепловая нагрузка аппарата складывается из тепла конденсации продукта и тепла его охлаждения до конечной температуры и будет равна:
Задаваясь
теплонапряженностью
Вт/м2,
отнесенную к оребренной поверхности,
определим необходимую теплопередающую

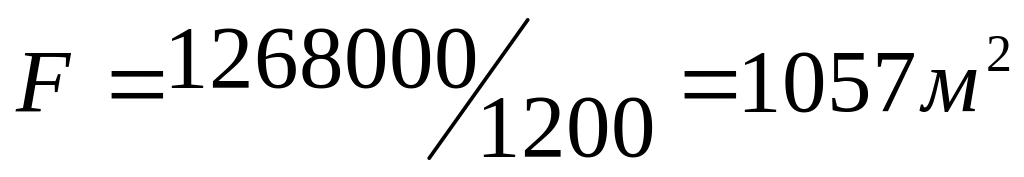

поверхность по формуле
Для АВО всех типов = 1000-2100 Вт/м2. Большая теплонапряженность соответствует большей разности температур воздуха на входе и выходе в аппарат. Примем для расчета = 1200 Вт/м2, тогда:
Принимаем
аппарат типа АВГ с полной наружной
поверхностью 1320 м2
, который состоит из трех четырехрядных
трубных секций с трубами длиной
= 4 м; коэффициентом оребрения
= 9;
общее число труб в секции 141, число
возможных ходов продукта в трубной
секции 1,2,3,6; труба монометаллическая
из алюминиевого сплава с

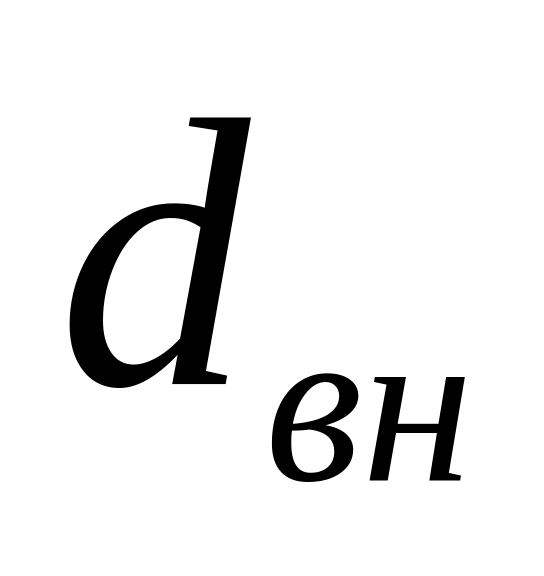

внутренним диаметром
=
22
мм.
