Использование плана скоростей и плана ускорений для определения радиуса кривизны траектории движения точки

Радиус кривизны траектории движения точки (например, точки К) можно вычислить по формуле

,

где аⁿ_К – нормальная составляющая ускорения точки К.

Для определения величины (и направления) аⁿ_К следует вектор полного ускорения а_К на плане ускорений разложить на нормальную и тангенциальную составляющие, причём аⁿ_К перпендикулярна вектору скорости V_К, а^_К параллельна последнему. Для этого сначала через полюс плана ускорений Р_а проводится прямая, параллельная вектору скорости точки К, а через точку k` – перпендикуляр к этой прямой; на их пересечении получают точку m.

Использование плана скоростей и плана ускорений для определения мгновенного центра скоростей (мцс) и мгновенного центра ускорений (мцу) звена

Для определения МЦС и МЦУ используют теорему подобия, а на плане механизма строят фигуры, подобные фигурам (треугольникам) на планах скоростей и ускорений (рис. 2.3).

Из теоретической механики известно, что плоскопараллельное движение звена механизма в каждый момент времени может быть представлено как вращение вокруг некоторой точки, которую называют мгновенным центром вращения или мгновенным центром скоростей (МЦС). Если данная точка относится к станине (стойке) механизма, т.е. является неподвижной, то соответствующий МЦС называют мгновенным центром скоростей в абсолютном движении рассматриваемого звена. Таким образом, если мы представим, что точка P_V2 принадлежит шатуну (рис. 2.3), то её скорость будет равна нулю.

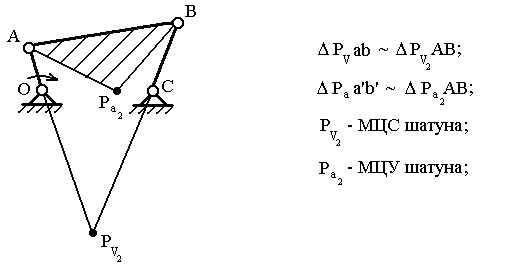

Рис. 2.3. Определение положений мгновенных центров скоростей P_V2 и ускорений Р_а2 шатуна

Если же рассматривается движение звена относительно любого подвижного звена механизма, то соответствующий МЦС называют мгновенным центром скоростей в относительном движении рассматриваемых звеньев.

Аналогично может быть найдена условная точка, принадлежащая звену, абсолютное ускорение которой в данный момент времени равно нулю. Эта точка называется мгновенным центром ускорений (МЦУ) звена. Если звено механизма совершает сложное плоскопараллельное движение, то меняются и положения МЦС и МЦУ.

2.5. Планы скоростей и ускорений кривошипно-ползунного механизма

План скоростей – это чертеж, выполненный в виде отрезков-векторов, показывающих скорость точек в данном положении механизма.

Последовательность построения планов скоростей и ускорений кривошипно-ползунного механизма (рис. 2.4) аналогична той, которая приведена в предыдущем случае. В дальнейшем некоторые подробности (расчёты масштабов, длин _е, масштабов планов скоростей _v и ускорений _а и т.д.) будут пропущены.

План скоростей кривошипно-ползунного механизма начинают строить после построения плана механизма в заданном положении, в выбранном масштабе длин _L, составления векторного уравнения скоростей и выбора масштаба плана скоростей _v.

Векторное уравнение скоростей шатуна 2 (рис. 2.4):

где V_А = ₁ L_OA – скорость точки А, м/с; вектор этой скорости направлен перпендикулярно прямой ОА кривошипа 1 (рис. 2.4) на плане механизма; V_ВА – вектор скорости точки В относительно А; имеет направление, перпендикулярное прямой АВ на плане механизма; V_В – вектор полной (абсолютной), скорости ползуна 3; должен быть параллельным направлению движения ползуна.

Для построения плана скоростей сначала из полюса плана Р_v (рис. 2.4) проводится вектор скорости точки А относительно О – V_А, т.е. векторный отрезок Р_va. Затем через точку а проводится перпендикуляр к прямой АВ плана механизма и через полюс Р_v – прямая, параллельная движению ползуна 3. На пересечении этих двух прямых получается точка b. Направления векторов скоростей V_В и V_ВА обозначают стрелками.

Например, необходимо определить скорость точки S₂, принадлежащей шатуну 2 и расположенной на середине отрезка АВ. Используя теорему подобия, на отрезке ab плана скоростей находят его середину (точка S₂), которая, будучи соединенной с полюсом Р_v, даст вектор V_S2, изображающий абсолютную (полную) скорость точки S₂.

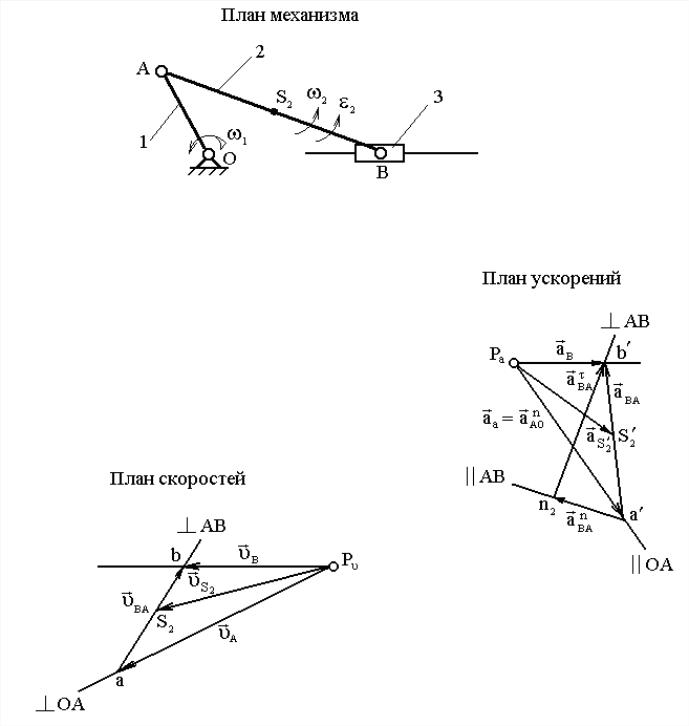

Рис. 2.4. Построение планов скоростей

и ускорений кривошипно-ползунного механизма

Рассчитаем величину линейных скоростей и угловую скорость шатуна:

, м/с,

, м/с,

, м/с,

, с^-1.

Направление вектора угловой скорости шатуна ₂ определяется следующим образом. Вектор скорости V_ВА условно переносится в точку В плана механизма. Куда он будет вращать шатун относительно точки А, в ту сторону и направлена угловая скорость ₂ шатуна.

План ускорений кривошипно-ползунного механизма строят после того, как будет составлено векторное уравнение ускорений шатуна, учитывая, что он совершает сложное движение:

где а_А – ускорение точки А; его величину и направление можно определить, используя векторное уравнение ускорения точки А относительно оси О вращения кривошипа:

причём ускорение точки А относительно О можно разложить на две составляющие – нормальное ускорение аⁿ_АО и тангенциальное а^_АО, т.е.:

Так как точка О неподвижна и ускорение её равно нулю (а_О = 0 и а^_АО = 0 при условии, что угловая скорость вращения кривошипа постоянна: ₁ = const и его угловое ускорение ₁ = 0), то векторное уравнение ускорения точки А можно записать в виде:

Величина нормальной составляющей ускорения (нормальное ускорение) рассчитывается по формуле:

(его вектор направлен по радиусу вращения кривошипа от точки А к точке О).

Затем вычисляется нормальное ускорение точки В относительно А по формуле:

(его вектор направлен от В к А).

После выбора масштаба плана ускорений по формуле:

величина нормального ускорения aⁿ_BA переводится этим масштабом в векторный отрезок длиной:

, мм.

Затем строится план ускорений (см. рис. 2.4). Из произвольно выбранного полюса Р_а параллельно отрезку ОА плана механизма проводится вектор ускорения aⁿ_AО, длина которого была выбрана произвольно при расчёте масштаба _а. Из конца этого вектора (точки ) проводится вектор ускорения aⁿ_BA длиной , который должен быть параллелен отрезку АВ плана механизма и направлен от точки В к А. Перпендикулярно ему через точку n₂ проводят прямую до пересечения с прямой, проведённой через полюс Р_а параллельно линии движения ползуна 3. Полученная точка их пересечения b' определяет длины векторов ускорений a_BA и a_B.

Для нахождения величины ускорения точки S₂, принадлежащей шатуну, можно применить теорему подобия. При этом необходимо на векторе, изображающем на плане ускорений относительное ускорение a_BA, найти соответствующую точку S₂', делящую отрезок a'b' в той же пропорции, что и точка S₂ делит отрезок АВ на плане механизма.

Угловое ускорение шатуна вычисляется по формуле:

, с^-1,

где n₂b' – длина вектора на плане ускорений, изображающего тангенциальное ускорение а .

Для определения направления вектора углового ускорения шатуна ₂ необходимо вектор тангенциального ускорения а условно перенести в точку В плана механизма. Куда он будет вращать шатун относительно точки А, в ту сторону и направлено ускорение ₂ шатуна.
