2.Расчёт обмоток.
2.1.Расчёт обмотки низкого напряжения.

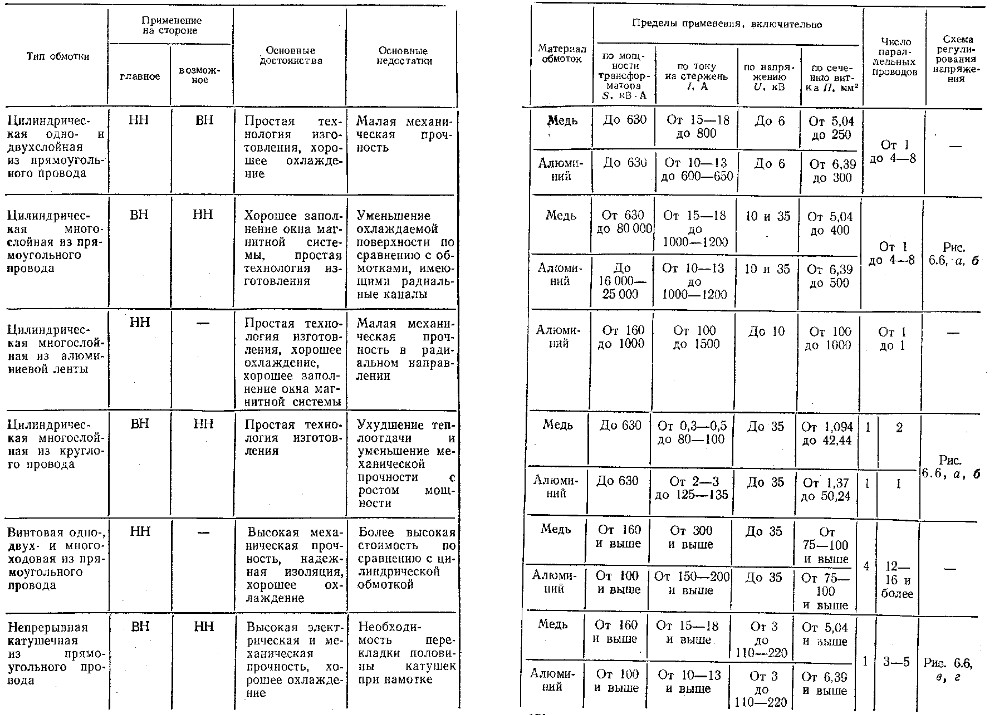

По Таблице 9 (Тихомиров П.М.”Расчёт трансформаторов. Учебное пособие для вузов,1986” табл. 5.8 с. 258) тип обмотки низкого напряжения – винтовая.
Таблица 9
Предварительное
сечения витка обмотки,
:
(16)
Выбираем
конструкцию винтовой обмотки из
прямоугольного провода.В витке – 1
провод .Тогда ориентировочная площадь
провода:
Ппр`1=
По Таблице 10(Тихомиров П.М.”Расчёт трансформаторов. Учебное пособие для вузов,1986”табл. 5.2 [с. 212]) выберем провод.
Таблица 10
Соответственно
выбран провод ПБ
.
Площадь провода : Ппр1=75,1 . Следовательно
площадь витка обмотки
24,7
* 1=24,7
Фактическая плотность тока в обмотке, А/мм2:
(17)
А/мм2
Размер радиального канала предварительно hК1 = 6 мм.Определим высоту витка обмотки учитывая всевозможную изоляцию, :
hв1=(a1 + 0,5)*1 + 1 + 1, (18)
где а1 = 4,75 толщина провода без изоляции.
hв1=(2,5 + 0,5)*1 + 1 + 1 = 5

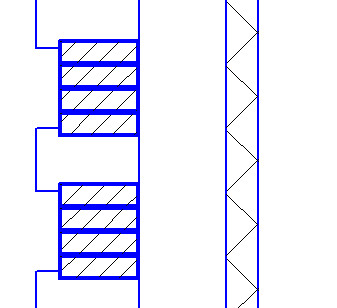

Для того чтобы избежать выполнения транспозиций, выполним обмотку таким образом как на Рисунке 3:
Рисунок 3.
Опредедлим высоту обмотки,м:
м
1.1. Расчет обмотки
1.1.Расчет обмотки нн.
Число витков обмотки НН:
w1 = 330 витков.
Число катушек на одном стержне:
(20)
где l1 = l - высота обмотки НН, м;
- высота (ширина)
радиального масляного канала между
катушками, мм.
Осевой размер (ширина) радиального масляного канала между катушками, обозначенный на рис. 8 hк, выбирают по условиям электрической прочности и проверяют по условиям охлаждения (отвода тепла от обмоток). По условиям электрической прочности hк может быть определен по формуле hк = 6Uкат10-7, м, где Uкат - рабочее напряжение одной катушки, В.
Из соображения нормального охлаждения обмотки в масляных трансформаторах hк выбирают по табл. 9.2, а 1, с. 426.
В данном расчете
при выборе
можно пользоваться следующими
рекомендациями.
При UВН 35 кВ ширина каналов масляных трансформаторов может составлять от 4 до 6 мм, а в трансформаторах большой мощности и при напряжении 110 и 220 кВ ширина каналов может быть выбрана до 1215 мм.
nкат1=1.029*1000/(10.5+6)=60,6
Принимаем nкат1=60
Число витков в катушке ориентировочно:
.
(22)
Wкат1=330/60=5,5 Округляем до Wкат1=6
Осевой размер обмотки, м:
,
(22)
где hкат1 - высота катушки, равная в данном случае большему размеру провода в изоляции b (см. рис. 8), мм;
hк1 - высота радиального масляного канала между катушками, мм;
Kус - коэффициент, учитывающий усадку межкатушечных прокладок после сушки и опрессовки обмотки, принимают равным 0,940,96;
y1
- число масляных каналов размером
;
и
- размеры масляных каналов, отличающихся
друг от друга на величину, кратную 0,5
мм.
Если размеры масляных каналов между всеми катушками приняты одинаковыми, то y1 = 0 и формула (23) принимает вид
.
(23)
Сечение витка ориентировочно:
По табл. 5.8[1] при мощности 1600 кВ·A, току на один стержень 1338,8 A, номинальному напряжению обмотки 399 В и сечению витка 396,09 мм2 выбираем конструкцию винтовой обмотки из прямоугольного провода. Размер радиального канала предварительно hК = 5 мм. Согласно §5.1[1] число реек по окружности обмотки 12, ширина междувитковых прокладок bПР = 40 мм.
Ориентировочный осевой размер витка:
По графикам 5.34а выбираем двухходовую обмотку с радиальными каналами в витках и между витками с равномерно распределенной транспозицией.
По полученным ориентировочным значениям П'В и hВ1 по табл. 5.2[1] подбираем сечение витка из 16 параллельных проводов:
,
разделенных на две группы по 8 проводов с каналами по 5 мм между группами витка и между витками.
Полное сечение витка:
П1 = 16 · 24,7 = 395,2 мм2 = 395,2 · 10-6 м2.
Плотность тока:
Высота обмотки:
l1 = (24 + 1) · 2 · 7,6 · 10-3 + ((2 · 24) + 1) · 0,95 · 5 · 10-3 = 0,613 м.
Радиальный размер обмотки:
a1 = 8 · 4,05 · 10-3 = 0,032 м.
По табл. 4.4[1] для UИСП = 5 кВ, S = 1600 кВ·А и винтовой обмотки находим а01 = 15 мм. Обмотка наматывается на 12 рейках на бумажно-бакелитовом цилиндре размерами:
Внутренний диаметр обмотки:
D'1 = d + 2 · a01 = 0,26 + 2 · 0,015 = 0,29 м.
Внешний диаметр обмотки:
D''1 = D'1 + 2 · a1 = 0,29 + 2 · 0,032 = 0,354 м.
Плотность теплового потока на поверхности обмотки по (7.19):
Масса металла обмотки по (7.6):
GO1 = 28 · 103 · c · DСР · w1 · П1 = 28 · 103 · 3 · 0,322 · 24 · 395,2 · 10-6 = 256,5 кг.
Масса провода по табл. 5.5[1]:
GПР1 = 1,02 · 256,5 = 261,6 кг.
