1.2.Определение основных размеров трансформатора.

Основные размеры магнитной системы вместе с основными размерами обмоток определяют главные размеры активной части и всего трансформатора.

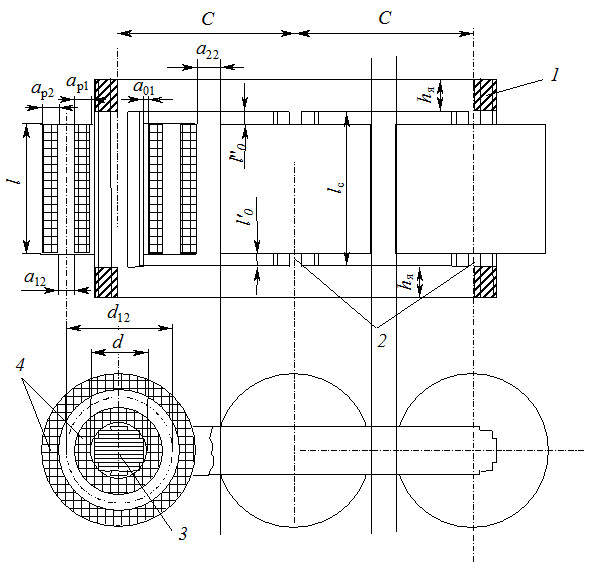

В данном проекте двухобмоточный трехфазный трансформатор выполним с плоской магнитной системой стержневого типа со стержнями, имеющими сечение в форме симметричной ступенчатой фигуры, вписанной в окружность, и с концентрическим расположением обмоток из медного или алюминиевого провода в виде круговых цилиндров. Магнитная система такого трансформатора с обмотками схематически изображена на Рисунке 2.

Рисунок 2.

Основными размерами трансформатора являются: диаметр окружности d, в которую вписано ступенчатое сечение стержня 3; осевой размер l (высота) обмоток; средний диаметр витка двух обмоток или диаметр осевого канала между обмотками d₁₂, связывающий диаметр стержня с радиальными размерами обмоток a_р1 и a_р2 и осевого канала между ними a₁₂.

Средний диаметр витка обмоток НН и ВН, м:

d₁₂ = a*d (9)

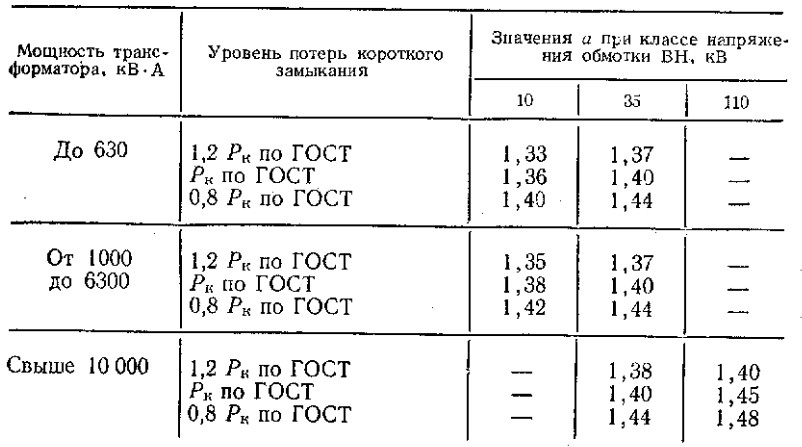

где a - коэффициент, принимаемый по Таблице 5 (Тихомиров П.М.”Расчёт трансформаторов. Учебное пособие для вузов,1986” табл. 3.4 [с. 123]),d пинимается по Таблице 4.

Таблица 5

Соответственно а = 1,4; d = 0,26м.

d₁₂ = 1,4*0,26=0,364 м

Активное сечение стержня (чистое сечение стали) по 3.73[1]:

П_с = K_сП_{ф. с}, (10)

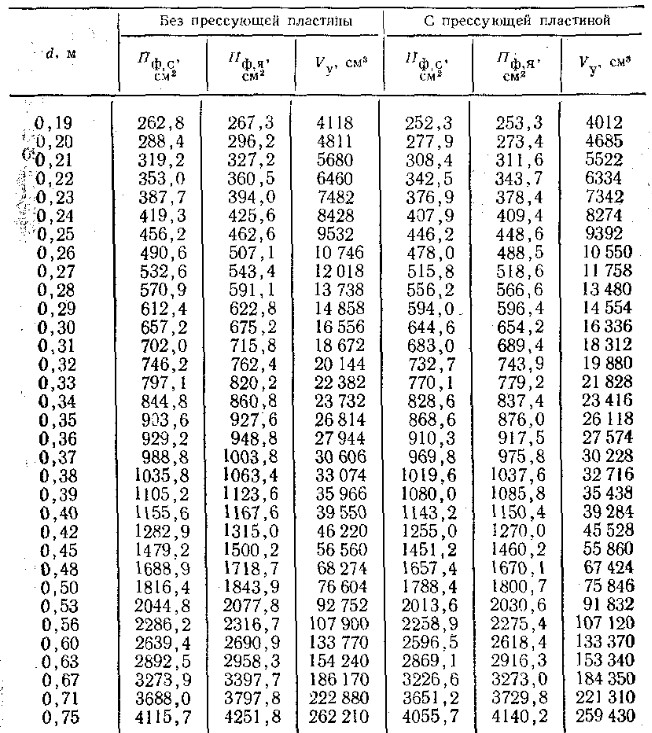

где П_{ф. с} - площадь сечения стержня (выбирается в зависимости от диаметра стержня d по Таблице 6 (Тихомиров П.М.”Расчёт трансформаторов. Учебное пособие для вузов,1986” табл. 8.7 [с. 365]).

Таблица 6.

Так как магнитная система была выбрана с прессующей пластиной соответственно П_{ф. с} = 408 .

П_с = 0,868*408= 354,34

Напряжение одного витка обмотки (предварительно), В:

, (11)

где - максимальное значение индукции в стержне, Тл (принято предварительно по приведенным рекомендациям 1,3 Тл.);

В

Число витков в обмотке НН (предварительно):

, (12)

, округляя : =330.

Уточненное напряжение одного витка, В:

(13)

В

Уточненное значение индукции, Тл:

(14)

Тл

Средняя плотность тока, для медных обмоток:

(15)

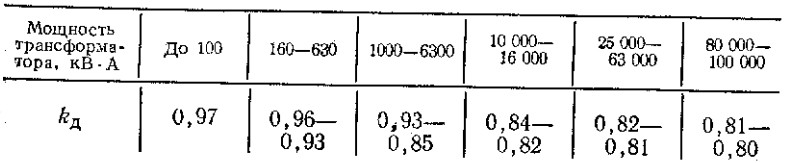

где K_д - коэффициент, учитывающий добавочные потери, принимается по Таблице 7 (Тихомиров П.М.”Расчёт трансформаторов. Учебное пособие для вузов,1986”табл. 3.6 с. 131 );

Таблица 7.

Соответственно K_д = 0,93.

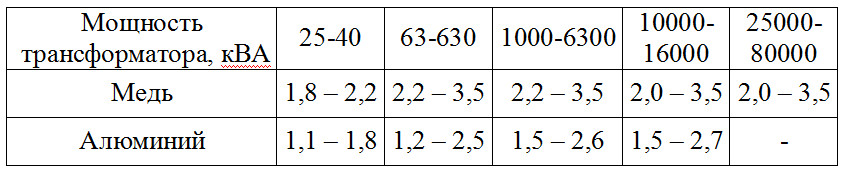

Что соответствует максимально допустимым значениям средней плотности тока по Таблице 8:

Таблица 8
