5.1.4 Требования к заголовкам

Текст пояснительной записки состоит из разделов, подразделов, пунктов.

Разделы нумеруются арабскими цифрами, набираются заглавными буквами (шрифт 14 пт.) и выравниваются по центру. После цифры ставиться точка. Перенос слов в заголовках не допускается, точка в конце не ставится. Заголовок, состоящий из двух и более строк, печатается через один межстрочный интервал. Слово «раздел» не пишется.

Например: 3. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

Подразделы нумеруются арабскими цифрами в пределах данного раздела и номера данного подраздела по порядку.

Например: 3.1 Состояние разработки Федоровского месторождения

В конце заголовка точку не ставят.

Пункты нумеруются арабскими цифрами в пределах данного подраздела. Нумерация их ставится в начале первой строки абзаца, которым начинается пункт.

Например: 3.1.1 Анализ проектных документов…

5.1.5 Требования к оформлению таблиц, схем и рисунков

Название таблицы помещают над таблицей слева, без абзацного отступа в одну строку с ее номером через тире. В конце заголовков и подзаголовков таблиц точки не ставятся. При переносе части таблицы название помещают только над первой частью таблицы, нижнюю горизонтальную черту, ограничивающую таблицу, не проводят. При заимствовании таблиц из какого-либо источника, после нее оформляется сноска на источник в соответствии с требованиями к оформлению сносок.

Например:

Таблица 2.1 – Изменение фильтрационных свойств образцов керна из пласта ЮК₁₀

Талинского месторождения в процессе эксперимента¹

№ образца	Моющий состав	Проницае- мость по газу, мД	Проницае-мость по керосину, мД	Проницае-мость после жидкости ГРП,мД	Проницаемость после моющего состава, мД	Коэфф-т снижения проницаемости	Коэфф-нт восстан. проницаемости
0005-05	10% раствор HCl	102,3	34	16,0	27,2	0,47	0,80
0004-05	8% HCl+ 2,5% HF+Д	61,1	22,3	10,0	18,9	0,45	0,85
0001-05	8% HCl+ 2,5% HF+Д	15,5	5,7	2,4	4,7	0,43	0,83

_________

¹ Занкиев М.М. «Разработка и исследование технологических жидкостей для добычи и транспортировки нефти» Автореф. Дисс. г. Тюмень, 2009.

Таблицу располагают в тексте после первого упоминании о ней (возможно на отдельной странице). При этом если в тексте указывается, что в данной таблице помещены следующие данные, то слово «таблица» пишется полностью.

Например:

1. Данные проницаемости газа пласта ЮК₁₀ приведены в таблице 2.1, средняя проницаемость составляет 59,6 мД.

2.Анализ изменения фильтрационных свойств образцов (табл. 2.1) показал, что…

При повторных ссылках писать так: (см. табл. 2.1).

Все графические материалы, предоставленные в записке, называются рисунками. Таблицы, схемы и рисунки, занимающие страницу и более, можно поместить в приложение, а небольшие – на страницах работы. В самой работе ссылку на рисунок можно указать так: «…На рис. 3.2 представлена графическая зависимость……», либо «…Оптимизация работы скважин (рис. 3.3) позволила увеличить….». При повторной ссылке, указывают сокращенно слово «смотри» (см. рис.3.2). Если рисунок составлен автором с помощью компьютерных программ, то в тексте указывается ссылка из списка используемых источников. В работе, можно указать так: «…На рисунке 1.1 представлена зональная карта по кровле пласта БС₁₀ Федоровского месторождения, которая построена с помощью программы Isoline [7]..». Рисунки и схемы располагаются сразу после ссылки на них в тексте.

Нумеруются рисунки арабскими цифрами в пределах данного раздела. Номер рисунка состоит из номера раздела и номера по порядку данного рисунка (на примере рисунок номер 1, первого раздела). Схема и рисунок подписываются снизу по центру.

Например:

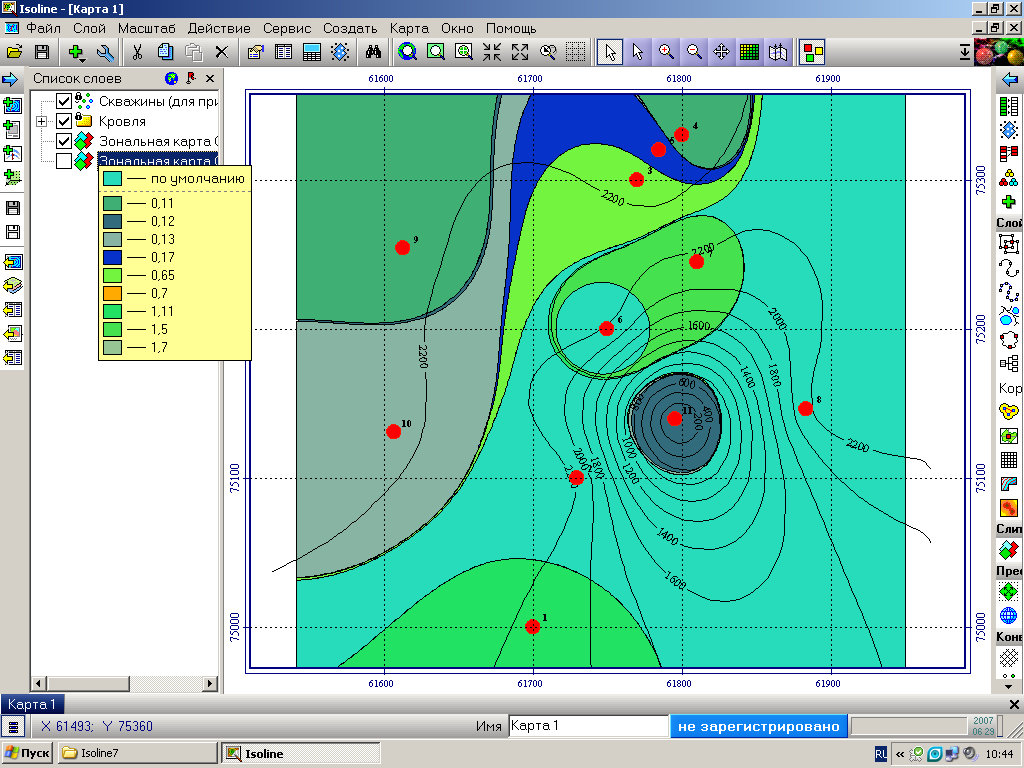

Рисунок 1.1 – Зональная карта по кровле пласта БС₁₀ Федоровского месторождения

Например:

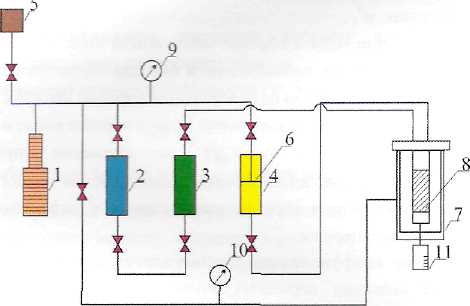

Рисунок 1.2 – Схема приставки к установке УИПК-1М для исследования

проникновения фильтрата раствора в образцы пород:

1. гидравлический пресс; 2 - буферная емкость; 3, 4, 5 - емкости для нефти, раствора, масла; 6 - поршень;

7 - кернодержатель; 8 - образец керна; - манометры; 11 - мерная бюретка.
