Федеральное агентство по образованию РФ

Томский Государственный Архитектурно-

Строительный Университет

кафедра

Металлические и деревянные конструкции.

Курсовой проект

Конструирование и расчет ограждающих конструкций покрытия и несущих трехшарнирных арок

Выполнила: Иванова Е.В. студентка гр.128/2 Проверила: Офицерова Л.И.

Томск 2012

Порядок проектирования арочных покрытий

Проектирование осуществляется в следующем порядке:

1. Конструирование и расчет прогонов покрытия.

2. Конструирование и расчет несущей арки покрытия.

2.1 Подбор размеров поперечного сечения арки и затяжки.

2.2. Конструирование и расчет опорного и конькового узла.

Исходные данные

Тип арки – треугольная;

Пролет несущих конструкций - 9 м;

Шаг арок – 4 м; Расчетная снеговая нагрузка – 2,4 кН/м²; Порода древесины – пихта; Режим эксплуатации - А1; Класс ответственности здания – II;

Строительная высота - ;

1. Конструирование и расчет прогонов покрытия.

Перед началом расчета прогонов необходимо выполнить геометрический расчет арок, для определения снеговой нагрузки с учетом угла наклона оси полуарки.

Геометрический расчет ароки:

А. Треугольная арка

Строительная высота треугольных арок принимается 1/6 от пролета.

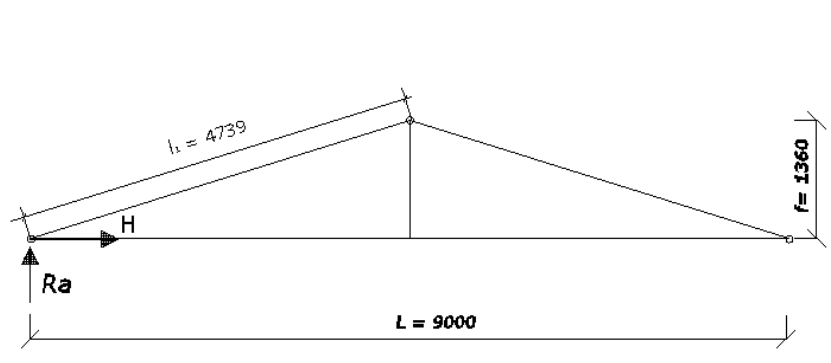

Рис. 1 Геометрическая схема треугольной арки

Для отношения 1/6 угол наклона полуарки составляет 17, sinα =0.3137; cosα=0.9495.

Длина полуарки = L/(2*cosα) = м, (рис. 1);

Сбор нагрузок

На данном этапе необходимо определяемся с кровельным материалом, с общим составом и конструктивным решением ограждающего покрытия.

Нагрузки, действующие на прогоны, подсчитываются, как правило, на 1 проекции покрытия, с учетом угла наклона оси полуарки и представляются в табличной форме. Расчетное значение снеговой нагрузке устанавливается по СНИП 2.01.07-85* [3].

Таблица 1

Сбор нагрузок на 1 проекции покрытия

(для холодной кровли)

Вид нагрузки	Нормативное значение кН/		Расчетное значение кН/
Кровельное покрытие (металлочерепица стальная) 0,06/ = =0,06/0,9495	0,064	1,05	0,063
Настил = =0.04*500/100*0.9495	0,21	1,1	0,23
Собственный вес прогонов (ориентировочно)	0,15	1,1	0,165
Итого:	0,424		0,458
Снеговая нагрузка	1,68		1,68
Итого:			q=2,14

Конструирование и расчет прогонов из бруса

Так как шаг несущих конструкций 4 м, прогоны являются разрезными.

Шаг прогонов по скату принимаю 1 м.

С учетом принятого шага прогонов устанавливается значение линейной расчетной нормативной нагрузки.

Линейная нагрузка:

• нормативное значение

• расчетное значение

;

где a – шаг прогонов (м).
